​1. 什么是SD卡控制器？​​

​​SD卡控制器​​（SD Controller）是嵌入在SD卡内部的​​专用芯片​​，负责管理​​物理存储介质（NAND Flash）​​与​​外部主机（如单片机、电脑）​​之间的通信和数据操作。

• ​​角色​​：相当于SD卡的“大脑”，协调数据读写、错误处理、磨损均衡等关键任务。
• ​​位置​​：位于SD卡的PCB板上，通常与NAND Flash芯片封装在一起（见下图）。

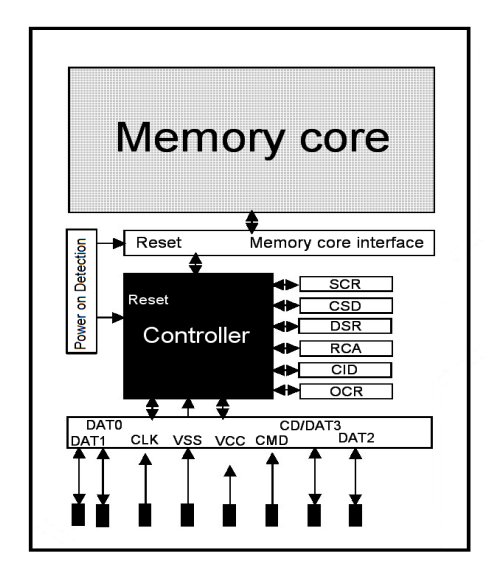

（SD卡内部结构示意图：CSNP4GCR01-BOW型号 控制器 + NAND Flash）

---

​​2. SD卡控制器的核心功能​​

​​（1）协议转换​​

• ​​SD/MMC协议​​：控制器将主机的​​SDIO/SPI命令​​转换为NAND Flash的底层操作（如页编程、块擦除）。
• ​​兼容性​​：支持不同主机接口（如STM32的SDIO、ESP32的SPI模式）。

​​（2）坏块管理（Bad Block Management, BBM）​​

• ​​自动屏蔽坏块​​：NAND Flash的某些存储单元会随着擦写次数增加而失效，控制器会标记并跳过这些区域。
• ​​动态映射​​：将逻辑地址（主机看到的扇区）映射到物理地址（实际Flash块），隐藏坏块细节。

​​（3）磨损均衡（Wear Leveling）​​

• ​​均匀分布写入​​：避免频繁写入同一Flash块，延长寿命（NAND Flash通常支持10万~100万次擦写）。
• ​​实现方式​​：
  • ​​动态磨损均衡​​：动态调整逻辑-物理地址映射。
  • ​​静态磨损均衡​​：定期移动冷数据（不常修改的数据）。

​​（4）错误校正（ECC, Error Correction Code）​​

• ​​硬件ECC​​：自动检测和纠正数据错误（如1-bit错误/512字节）。
• ​​算法​​：常用BCH或LDPC编码（高端卡支持多位纠错）。

​​（5）垃圾回收（Garbage Collection）​​

• ​​合并碎片​​：将分散的有效数据集中到新块，释放无效块以供重用。
• ​​触发条件​​：空闲时或存储空间不足时自动执行。

​​（6）掉电保护（Power-Loss Protection）​​

• ​​应急机制​​：突然断电时，确保正在写入的操作完成或回滚，避免数据损坏。
• ​​实现​​：部分工业级SD卡使用电容临时供电完成操作。

---

​​3. 控制器如何影响SD卡性能？​​

​​功能​​	​​低端卡（无优化）​​	​​高端卡（优化控制器）​​
​​磨损均衡​​	无或简单算法	动态+静态均衡，寿命延长10倍
​​ECC纠错​​	1-bit/512字节	4-bit/1KB（更抗干扰）
​​垃圾回收​​	被动触发，速度慢	主动后台执行，写入延迟低
​​掉电保护​​	无	有（工业级卡）

​​示例​​：

• ​​SanDisk Extreme Pro​​：高性能控制器，支持高速写入和掉电保护。
• ​​廉价SD卡​​：可能省略磨损均衡或ECC，导致频繁损坏。

---

​​4. 如何验证SD卡控制器的能力？​​

​​（1）查看SMART信息（Linux）​​

sudo smartctl -a /dev/sdX # 显示控制器统计信息（如坏块数、ECC错误）

• ​​关键字段​​：
  Total_LBAs_Written（总写入量）、Hardware_ECC_Recovered（硬件纠错次数）。

​​（2）压力测试工具​​

• ​​F3​​（Linux）：检测虚假容量和控制器可靠性。

  sudo apt install f3 f3write /mnt/sd # 写入测试文件 f3read /mnt/sd # 验证数据完整性

​​（3）拆解分析（硬核方法）​​

• 物理拆解SD卡，观察控制器芯片型号（如群联PS5018、慧荣SM2705）。
• 查询芯片手册确认功能（如是否支持LDPC ECC）。

---

​​5. 嵌入式开发中的注意事项​​

​​（1）选择适合的SD卡​​

• ​​通用场景​​：选择支持 ​​磨损均衡+ECC​​ 的卡（如SanDisk Industrial）。
• ​​高频写入​​：优先选择 ​​高耐久卡​​（如ATP的SLC NAND卡）。

​​（2）避免控制器瓶颈​​

• ​​SPI模式​​：低速（≤25MHz），适合小数据量。
• ​​SDIO模式​​：高速（≤50MHz），需优化4-bit总线时序。

​​（3）代码优化​​

• ​​减少小文件写入​​：合并写入以减少控制器负担。
• ​​定期trim​​：通知控制器回收闲置块（FatFs的 f_fastfmt 或Linux的 fstrim）。

---

​​6. 常见问题解答​​

​​Q1：SD卡控制器会损坏吗？​​

• 会！控制器芯片可能因电压不稳、静电等故障，导致卡无法识别（表现为“请格式化”）。

​​Q2：为什么同一张卡在不同设备上速度不同？​​

• 主机接口（如USB 2.0 vs SDIO 4-bit）和控制器优化策略差异导致。

​​Q3：工业级和消费级SD卡控制器有何区别？​​

• 工业级控制器支持宽温、掉电保护、更强ECC，但成本高5~10倍。

---

​​总结​​

• ​​SD卡控制器是核心枢纽​​，负责协议转换、坏块管理、ECC纠错等关键任务。
• ​​性能与可靠性​​取决于控制器算法（如磨损均衡、垃圾回收）。
• ​​嵌入式开发中​​，选择高可靠性SD卡并优化写入模式，可大幅延长寿命。
