一、STM32定时器简介

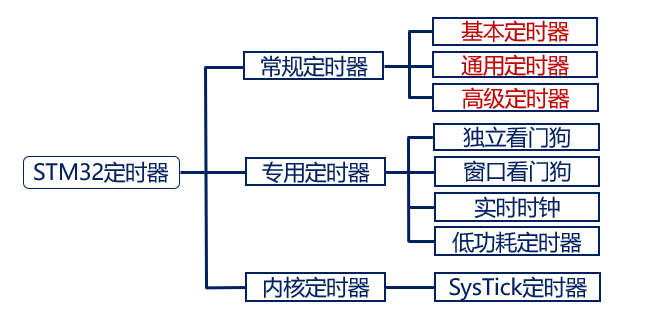

（一）分类

常规定时器：

• 基本定时器（TIM6和TIM7）：拥有定时中断、主模式触发DAC的功能
• 通用定时器（TIM2到TIM7，TIM9到TIM14）：拥有基本定时器全部功能，并额外具有内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等功能。
• 高级定时器（TIM1和TIM8）：拥有通用定时器全部功能，并额外具有重复计时器、死区生成、互补输出、刹车输入等功能。

定时器种类	位数	计数器模式	产生DMA请求	捕获/比较通道	互补输出	特殊应用场景
高级定时器 (TIM1,TIM8)	16	向上，向下 向上/向下	可以	4	有	带可编程死区互补输出
通用定时器 (TIM2,TIM5)	32	向上，向下 向上/向下	可以	4	没有	定时计数、PWM输出、 输入捕获、输出比较
通用定时器 (TIM3,TIM4)	16	向上，向下 向上/向下	可以	4	没有	定时计数、PWM输出、 输入捕获、输出比较
通用定时器 (TIM9~TIM14)	16	向上	没有	2	没有	定时计数、PWM输出、 输入捕获、输出比较
基本定时器 (TIM6,TIM7)	16	向上，向下 向上/向下	可以	0	没有	主要应用于驱动DAC

（二 ）各种定时器的结构框图

1、基本定时器

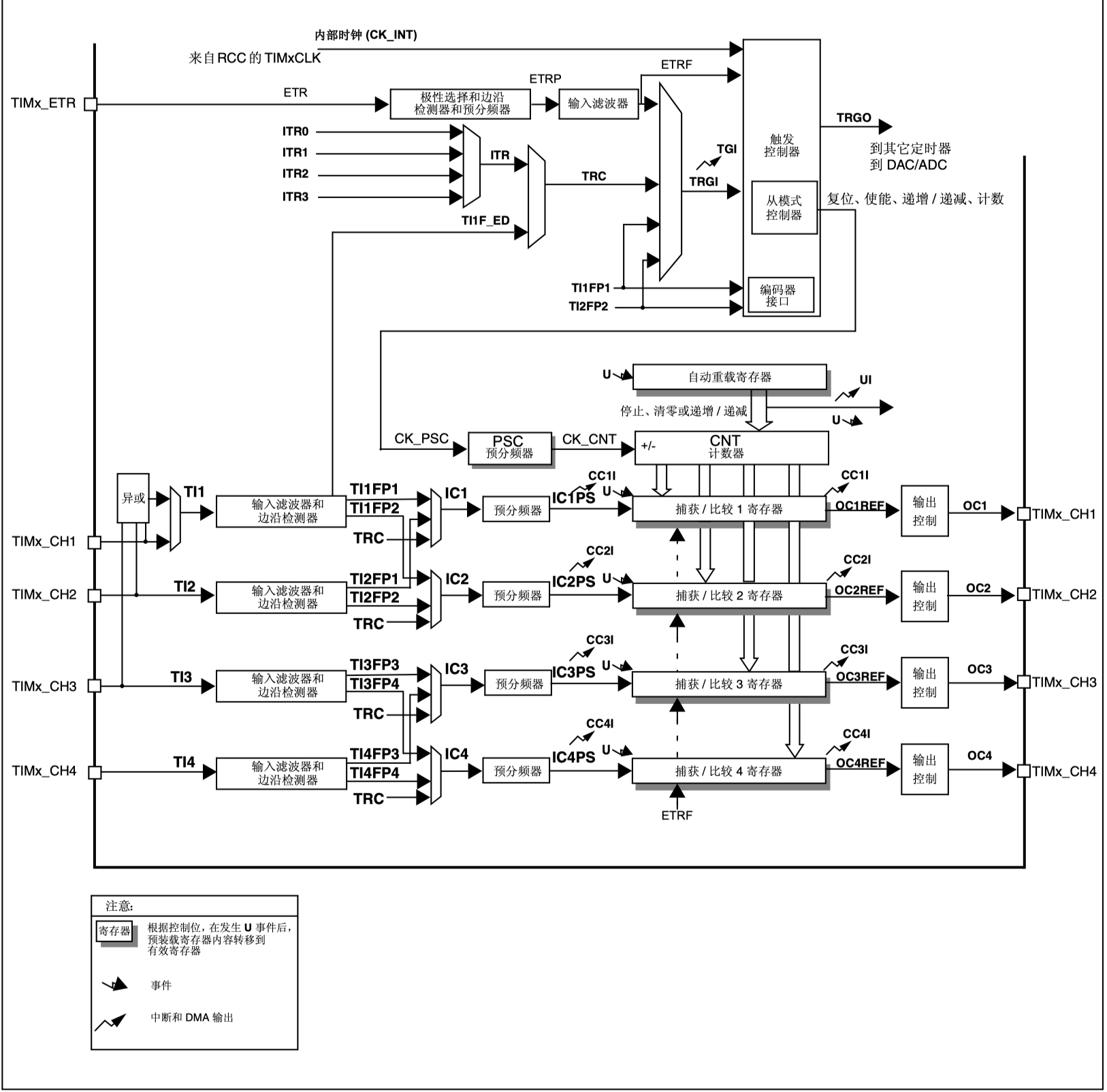

2、通用定时器

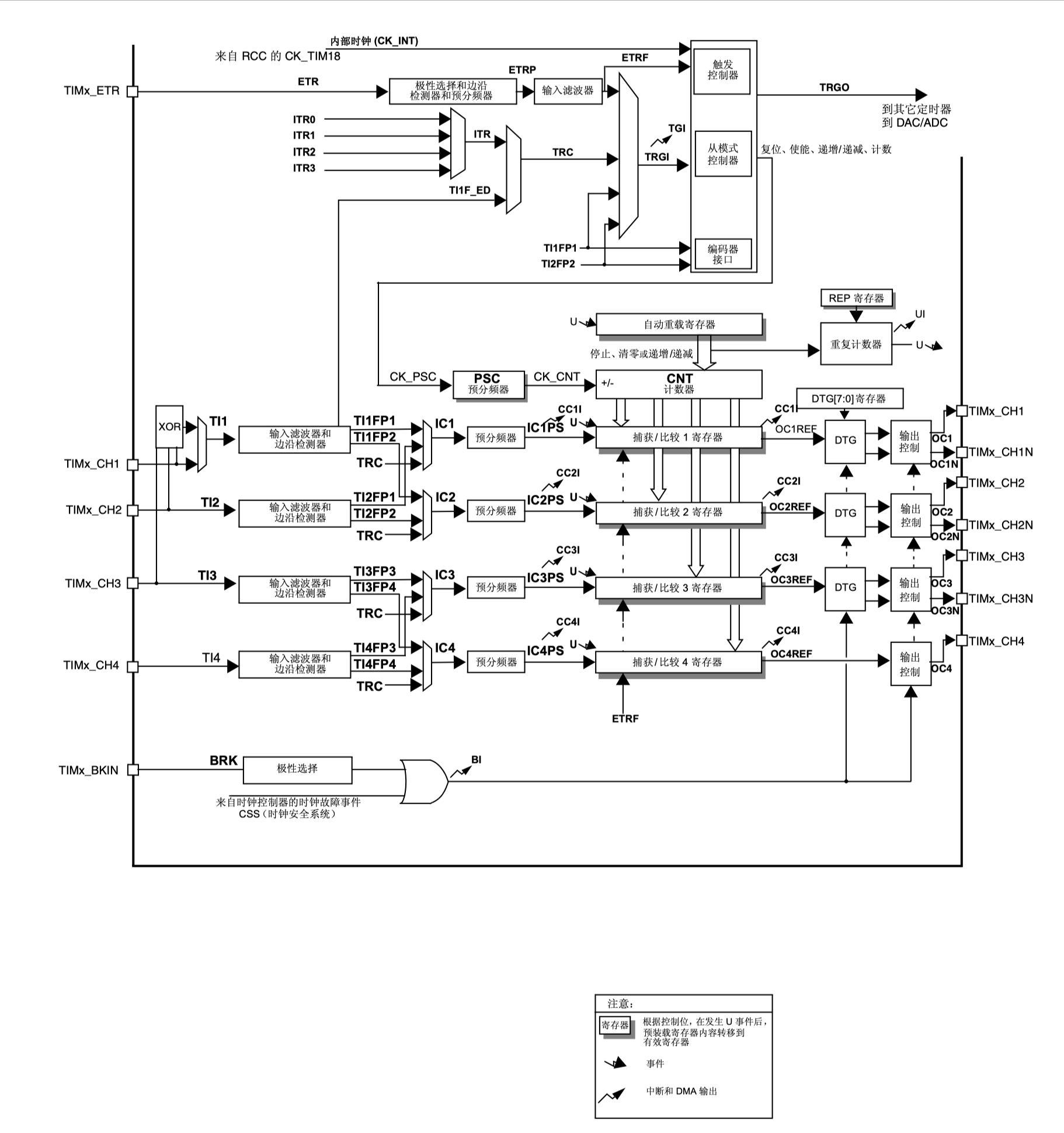

3、高级定时器

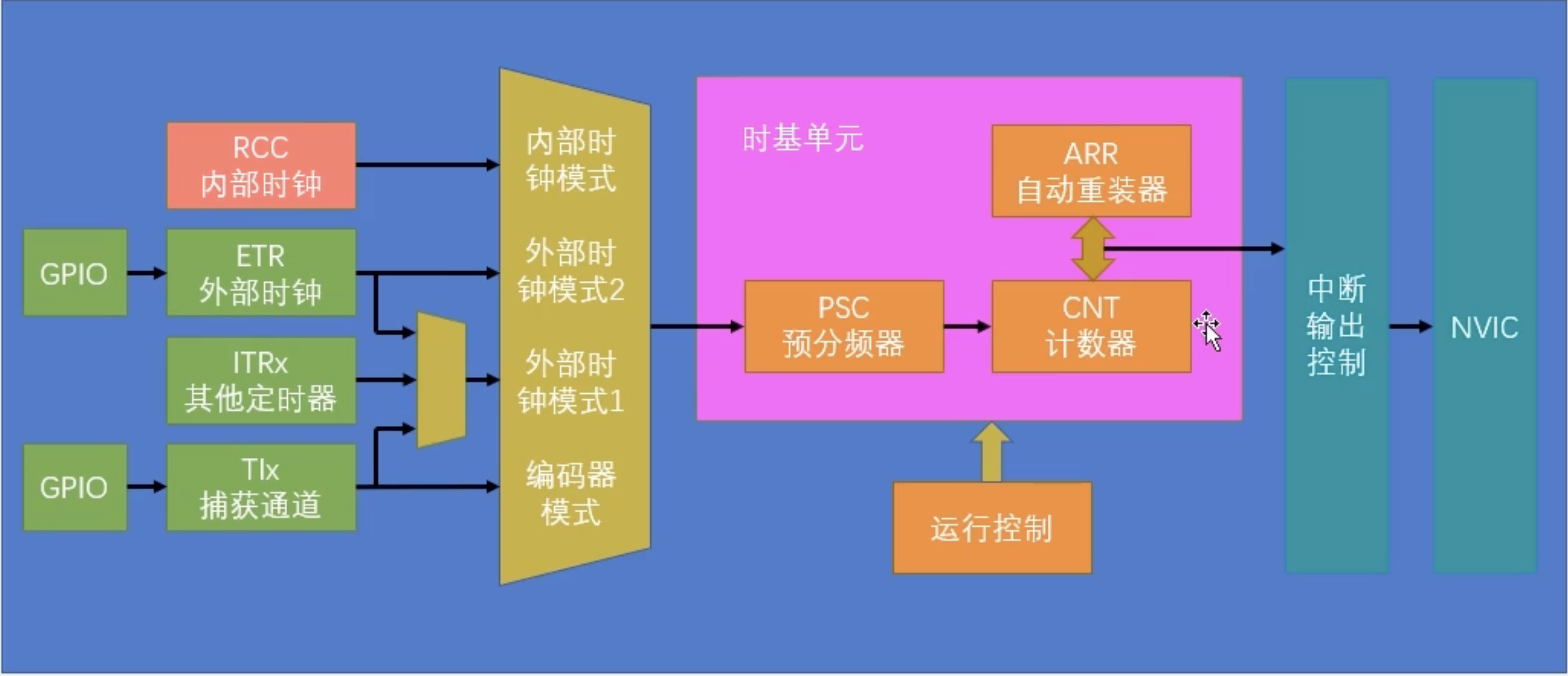

二、定时器定时中断

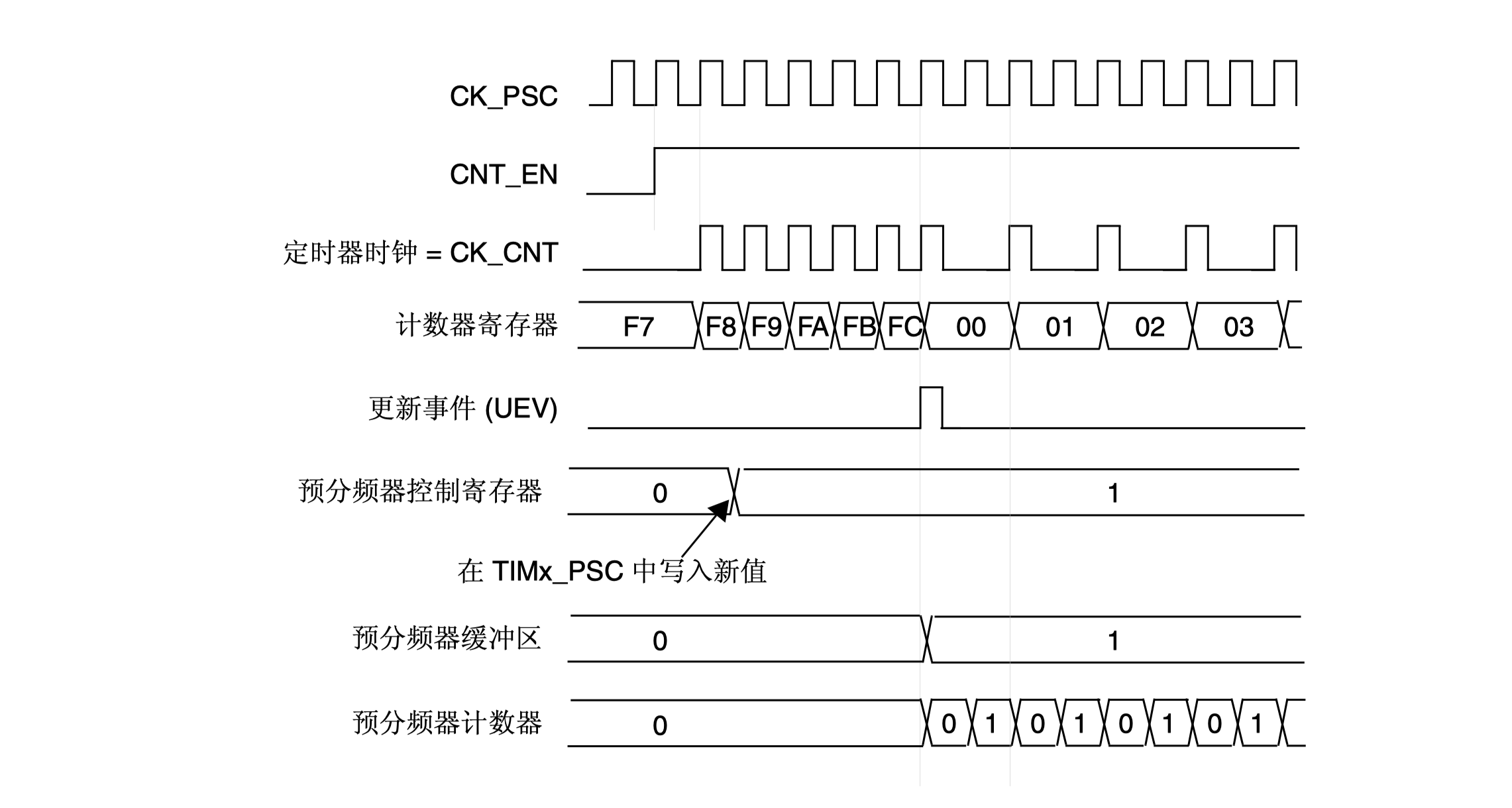

（一）定时器定时时序

• 计数器计数频率：CK_CNT = CK_PSC / (PSC+1)
• 计数器溢出频率：CK_CNT_OV = CK_CNT/( ARR+ 1) = CK_PSC/(PSC+1)/(ARR + 1)
• 计数器溢出时间：(PSC+1)(ARR + 1) / CK_PSC

（二）定时器中断基本结构

（三）配置流程

（四）代码实现

TIM_HandleTypeDef htim2;


/*
计数器计数频率：CK_CNT = CK_PSC / (PSC+1)
计数器溢出频率：CK_CNT_OV = CK_CNT/( ARR+ 1)
                                = CK_PSC/(PSC+1)/(ARR + 1)
计数器溢出时间：(PSC+1)(ARR + 1) / CK_PSC
*/

//定时器中断初始化
void Timer_Tnit(u16 arr, u16 psc){
    htim2.Instance = TIM2;
    htim2.Init.Period = arr;        //自动重装载值ARR
    htim2.Init.Prescaler = psc;     //预分频值PSC
    htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;      //时钟分频因子
    htim2.Init.CounterMode = TIM_COUNTERMODE_UP;        //向上计数
    if(HAL_TIM_Base_Init(&htim2) != HAL_OK){
        Error_Handler();
    }

    HAL_TIM_Base_Start_IT(&htim2);  //开启定时器中断
}

//定时器基础MSP回调初始化函数
void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim){
    if(htim->Instance == TIM2){
       //使能定时器7的时钟
       __HAL_RCC_TIM2_CLK_ENABLE();

       HAL_NVIC_SetPriority(TIM2_IRQn,2,0);
       HAL_NVIC_EnableIRQ(TIM2_IRQn);
    }
}

//定时器中断服务函数
void TIM2_IRQHandler(void){
    HAL_TIM_IRQHandler(&htim7);
}

//定时器中断回调函数(溢出中断)
void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim) {
    if(htim->Instance == TIM2){
       LED1_TOGGLE();
    }
}

三、输出比较（PWM输出）

（一）输出比较介绍

•  OC(Output Compare) ： 输出比较
• 输出比较可以通过比较CNT和CRR寄存器值的关系，来对输出电平进行置0、置1或者翻转的操作，用于输出一定频率和占空比的PWM波形
• 每个高级定时器和调用定时器都用4个输出比较通道
• 高级定时器的前三个通道额外拥有死区生成和互补输出的功能

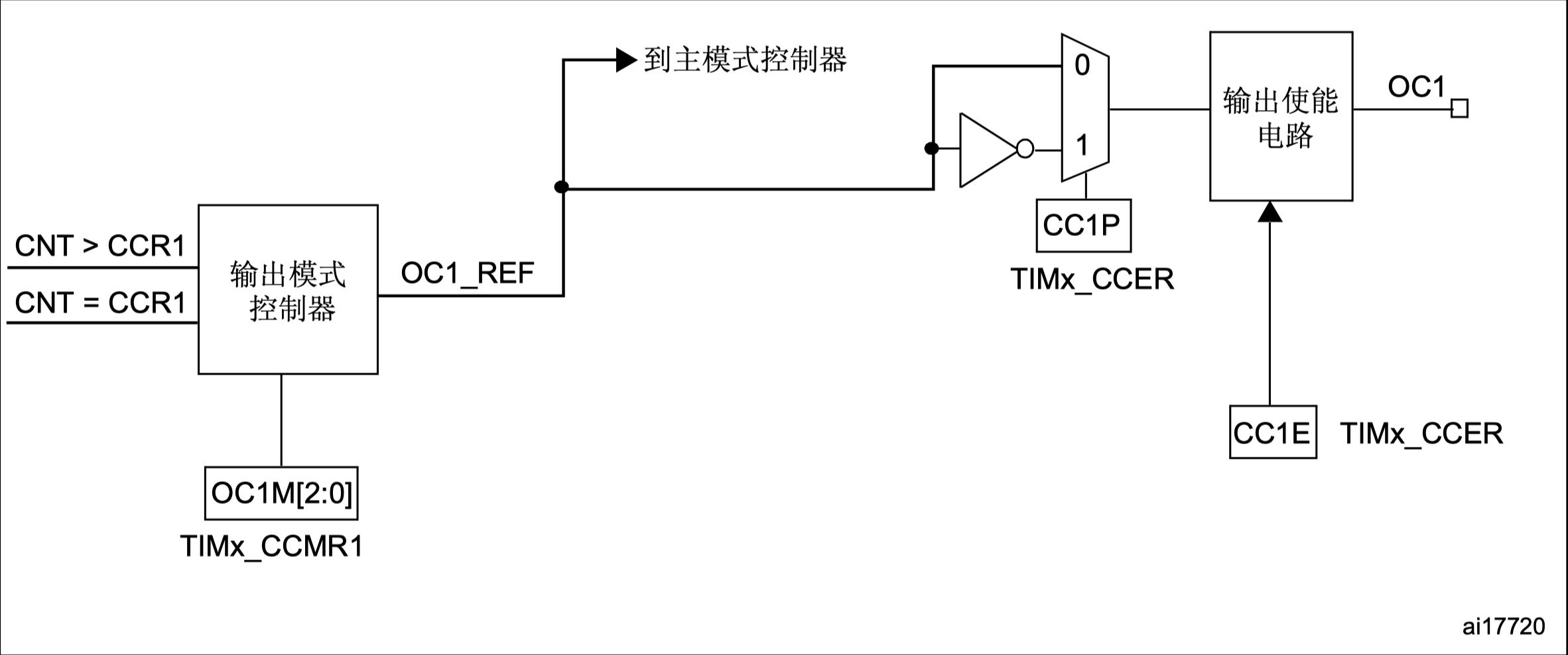

（二）STM32输出比较模块

输出比较模式（输出模式控制器逻辑）：

模式[OC1M]	描述
冻结[000]	CNT=CCR时，REF保持为原状态
匹配时置有效电平[001]	CNT=CCR时，REF置有效电平
匹配时置无效电平[010]	CNT=CCR时，REF置无效电平
匹配时电平翻转[011]	CNT=CCR时，REF电平翻转
强制为无效电平[100]	CNT与CCR无效，REF强制为无效电平
强制为有效电平[101]	CNT与CCR无效，REF强制为有效电平
PWM模式1[110]	向上计数:CNT<CCR时，REF置有效电平，CNT>=CCR时，REF置无效电平 向下计数:CNT>CCR时，REF置无效电平，CNT<=CCR时，REF置有效电平
PWM模式2[111]	向上计数::CNT<CCR时，REF置无效电平，CNT>=CCR时，REF置有效电平 向下计数::CNT>CCR时，REF置有效电平，CNT<=CCR时，REF置无效电平

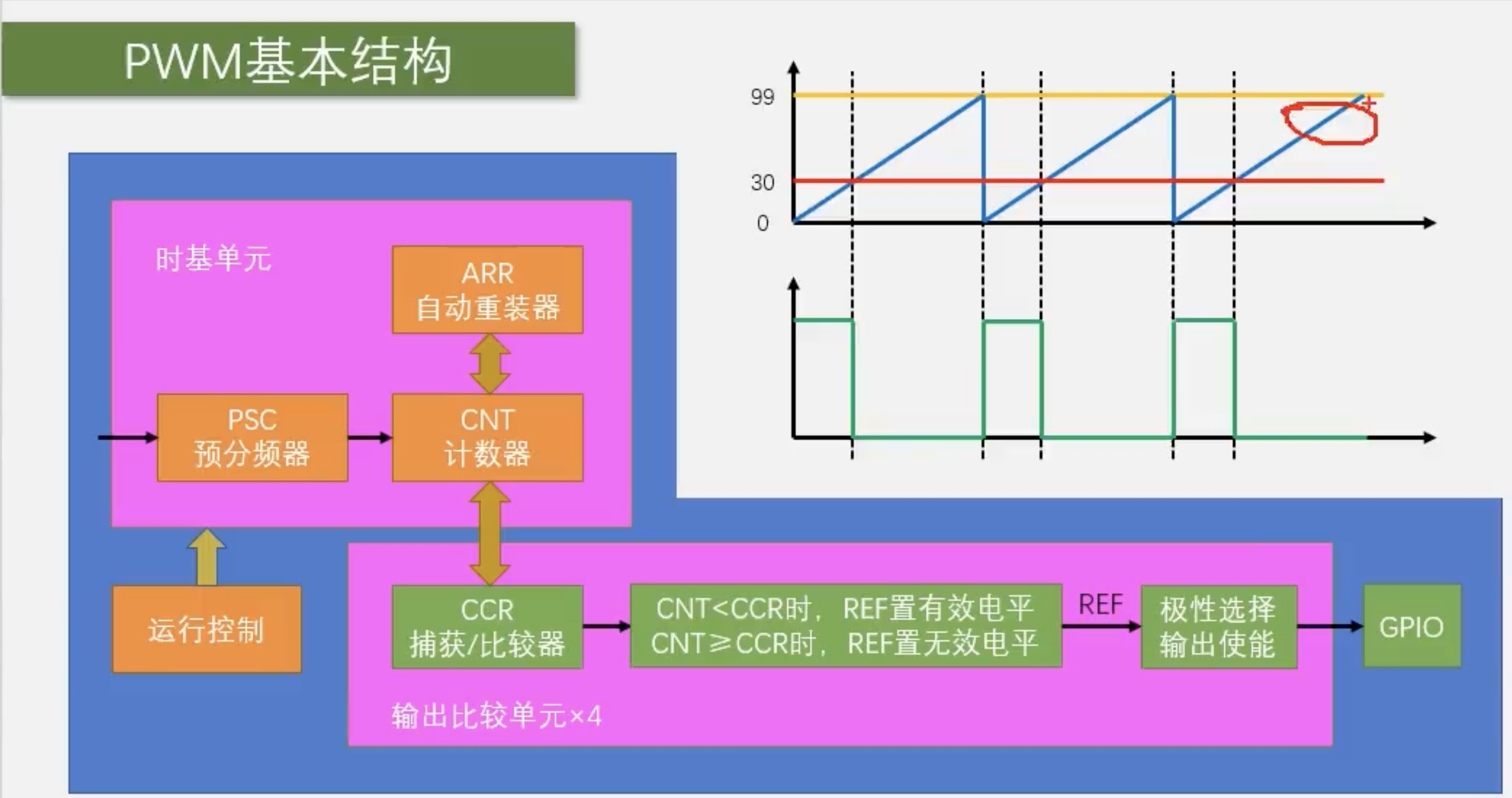

（三）PWM基本结构

• PWM频率：Freq = CK_PSC /(PSC + 1) / (ARR + 1)
• PWM占空比： Duty = CRR / (ARR + 1)
• PWM分辨率：Reso = 1 / (ARR + 1)

（四）配置流程

（五）代码实现

TIM_HandleTypeDef htim3;
void MYPWM_Init(u16 arr, u16 psc)
{
    // 初始化定时器3
    //配置定时器基础工作参数
    htim3.Instance = TIM3;
    htim3.Init.Prescaler = psc;     // PSC
    htim3.Init.CounterMode = TIM_COUNTERMODE_UP;    //向上计数模式
    htim3.Init.Period = arr;     // ARR值,
    htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_PWM_Init(&htim3);

    // 配置PWM通道1
    sConfigOC.OCMode = TIM_OCMODE_PWM1;    //PWM模式1
    sConfigOC.Pulse = 500; // 占空比 = 500/1000 = 50%
    sConfigOC.OCPolarity = TIM_OCPOLARITY_LOW;    //低电平有效
    HAL_TIM_PWM_ConfigChannel(&htim3, &sConfigOC, TIM_CHANNEL_1);

    // 启动PWM
    HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);
}
//PWM初始化回调函数
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim){
    if(htim->Instance == TIM3){        //将PA6复用为定时器3通道1
        GPIO_InitTypeDef GPIO_InitStruct = {0};
        __HAL_RCC_TIM3_CLK_ENABLE();           //使能定时器3
        __HAL_RCC_GPIOA_CLK_ENABLE();           //开启GPIOA时钟

        GPIO_InitStruct.Pin=GPIO_PIN_6;             //PA6
        GPIO_InitStruct.Mode=GPIO_MODE_AF_PP;   //复用推挽输出
        GPIO_InitStruct.Pull=GPIO_NOPULL;          //不上下拉
        GPIO_InitStruct.Sped=GPIO_SPEED_FREQ_LOW;     //高速
        HAL_GPIO_Init(GPIOF,&GPIO_InitStruct);
    }
}

//修改占空比的值：修改比较值CRR
void ChangeDuty(float per){
    u32 compare = 0;
    uint32_t arr = __HAL_TIM_GET_AUTORELOAD(&htim3); // 获取ARR值
    compare = (uint32_t)((float)arr * per); // 计算CCR值
    TIM14->CCR1=compare;
}
