一 前言

我最近在学oled查相应的代码时，我发现网上的资源和讲解良莠不齐，我现在分享一下我的思路，我会用大概两篇的文章来说一下oled显示字符串、汉字的原理以及代码如何写，最后也会提供相应的我写的项目工程，这篇文章呢，会先讲解iic的原理以及硬件iic的代码如何写，我会一步步教大家的。

由于我使用硬件i2c写的，可能会和网上的大部分人的代码不太一样，因为网上的博主们大部分用的是软件i2c写的，还请大家认真阅读下去本篇文章，希望大家有不一样的收获。

二 iic通信

通信协议目前来说我自己了解到的有IIC和uart，IIC和uart之间的区别是：uart是两个设备进行信息传递和交互的，iic是多设备之间的交互，我们将这种“支持多设备进行通信的通信协议”称为总线协议；在iic中一共只有三条线：GND、SCL、SDA。在进入下面的各种专有名词讲解前，要有一个理念：一般来说SCL、SDA默认是高电平。

1 i2c的底层知识

（1）线路

GND：只进行接地，是为了保护电路的作用

SCL：负责提供精准的频率，他一直以1、0、1、0的电平进行传递

SDA：进行信息的传递，1代表高电平，0代表低电平

IIC引脚

引脚	IIC1	IIC2
SCL	PB5/PB8（要用重映射）	PB10
SDA	PB6/PB9（要用重映射）	PB11

  在stm32f10x的i2c引脚，i2c一共有两种模式，常用IIC1模式，同时要说明，在用PB5、PB6和PB8、PB9这两对要进行重映射，重映射的话就说明要给对应的引脚配置成复用xxx

（2）位和字节的关系

位：最小的数据单位，也就是二进制中的一个“0”、“1”，相当于硬件的高电平

字节：由8个位构成的数据单位，我们在之后iic传输命令、数据的时候，都是以一个字节来传输的，也就是发送八个二进制数

 （3）起始位、停止位

• 起始位：当SCL是高电平时，SDA从高到低的跳变
• 停止位：当SCL是高电平时，SDA从低到高的跳变

 （4）应答位

现在让单片机读取SDA的电平

若SDA=高电平，从设备并没有收到数据；

SDA=低电平，从设备有应答，设备收到了数据。

特别说明一点：在传输数据的时候，要保证传输数据的有效性，当SCL是高电平的时候，必须要保证SDA传输数据的时候电平不能跳

 2 数据传输

在数据传输的过程中，对于地址来说有两种，7位、10位，我们这次只讲7位地址的传输。有写和读两个过程，在我们本次oled屏幕中，我们只有到了写过程，但是两个部分都要会，在后续的eeprom、adc、dac等，就需要运用到了，本次呢，主要侧重讲写的过程，主发送。

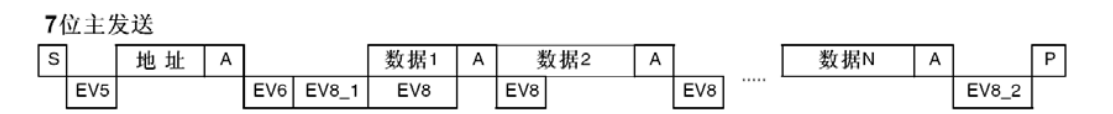

 i2c的主发送过程（来自stm32f10x中文参考手册），这里结合代码进行讲解：

 如果在代码里面体现我们就需要写成这样，一步步的分析：

while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

这一行是检查I2C1模式对应的路线是否繁忙，如果I2C_GetFlagStatus是繁忙的，那也就是返回值是1，while(1);不进行下一行的代码，他就会卡死在这里。

I2C_GenerateSTART(I2C1, ENABLE);

这是发送一个起始信号，这里的代码是在stm32f10x_i2c.h中

while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));

这行是检查事件EV5，主机模式已经成功发送了起始信号START，前面I2C_GenerateSTART写完就紧跟一个EV5事件

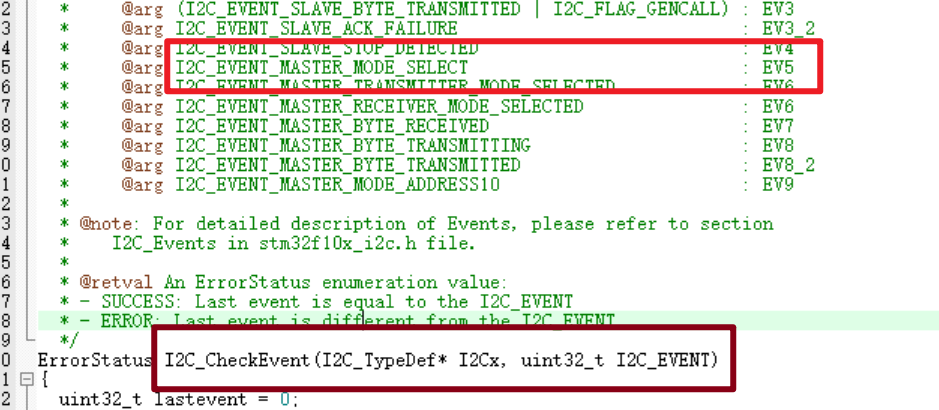

这里大家不必担心，打开这个I2C_CheckEvent函数，即可看见EV5等所有的事件

这里为什么要在这个函数前面加一个！呢？
while (!“门开了”);，言外之意就是门没打开就一直等，换到上面这个代码上就是EV5没触发就一直等

剩下的步骤请大家自行理解，若不理解，请留言评论区，我再单独给每个人解释。

同时还需要解释一件事：这里传输的addr和data是什么？

addr：这里是寄存器地址，oled在iic的地址是0x3c,但是我们不能这么写，我们要将0x3c向左移动一位，把最后一位给空出来，然后再在最后加一个0（读是1，写是0），最后的呈现的代码OLED_ADDRESS是0x78

data：这里的数据，并不是oled传输的数据，而是你要让oled干什么，oled有命令、数据两种模式

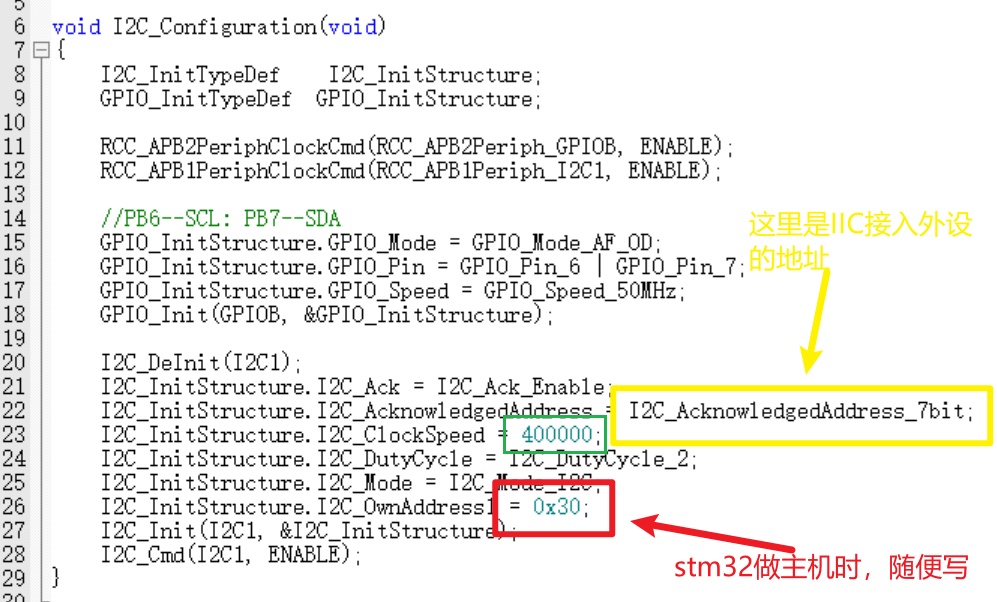

3 IIC的初始化配置

 这里我是选择I2C1模式，将SCL接入了PB6，SDA接入了PB7，大家也可以接PB8，PB9，大家记得引脚是复用功能哈

1 这里为什么用复用开漏输出呢？

AF：引脚复用功能，不当普通 GPIO 用，而作为 I2C 功能使用

OD（开漏模式）：因为SCL、SDA默认是接入了上拉电阻，为了避免“多个设备同时驱动导致短路”，所有设备只能拉低线，而不能直接输出高电平

 2 I2C_DutyCycle_2是什么东西？

Duty Cycle = 占空比，就是 I2C 时钟（SCL）的低电平时间和高电平时间的比例，

• 如果一个 SCL 周期是 10μs，高电平占了 4μs，低电平 6μs；

• 那它的占空比就是 6：4，也可以写成 3：2

其中传输速度上有标准模式100k和快速模式400k，下面两种模式都是快速模式下的占空比

配置宏	Tlow:Thigh	占空比含义
I2C_DutyCycle_2	1:1	高电平 = 低电平（标准对称方波）
I2C_DutyCycle_16_9	16:9	低电平时间略长（兼容某些设备）

 一般来说选I2C_DutyCycle_2，这两个没什么速度上太大的区别

 3 为什么要写这行代码I2C_DeInit(I2C1);？

把之前 I2C1 配置过的东西全清空，重新开始配置

三 总结代码

关于iic硬件的底层代码，就已经到这里讲完了，关于oled显示的讲解，请看下一篇文章，相关oled.c的i2c底层代码如下：

void I2C_Configuration(void)
{
    I2C_InitTypeDef    I2C_InitStructure;
    GPIO_InitTypeDef  GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
    RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);

    //PB6--SCL: PB7--SDA
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    I2C_DeInit(I2C1);
    I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;
    I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;
    I2C_InitStructure.I2C_ClockSpeed = 400000;
    I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;
    I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
    I2C_InitStructure.I2C_OwnAddress1 = 0x30;
    I2C_Init(I2C1, &I2C_InitStructure);
    I2C_Cmd(I2C1, ENABLE);
}

void I2C_WriteByte(uint8_t addr, uint8_t data)
{
    while (I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));  //检查I2C总线是否繁忙
    I2C_GenerateSTART(I2C1, ENABLE);           //开启I2C1

    while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT)); //EV5，主模式
    I2C_Send7bitAddress(I2C1, OLED_ADDRESS, I2C_Direction_Transmitter); //发送器件地址

    while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));
    I2C_SendData(I2C1, addr);  //寄存器地址

    while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING));
    I2C_SendData(I2C1, data);

    while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTING));

    I2C_GenerateSTOP(I2C1, ENABLE);  //关闭I2C1总线
}
