基于陈邦媛《射频通信电路》的笔记总结

第7/8章频率合成技术

一、振荡器的类型和指标

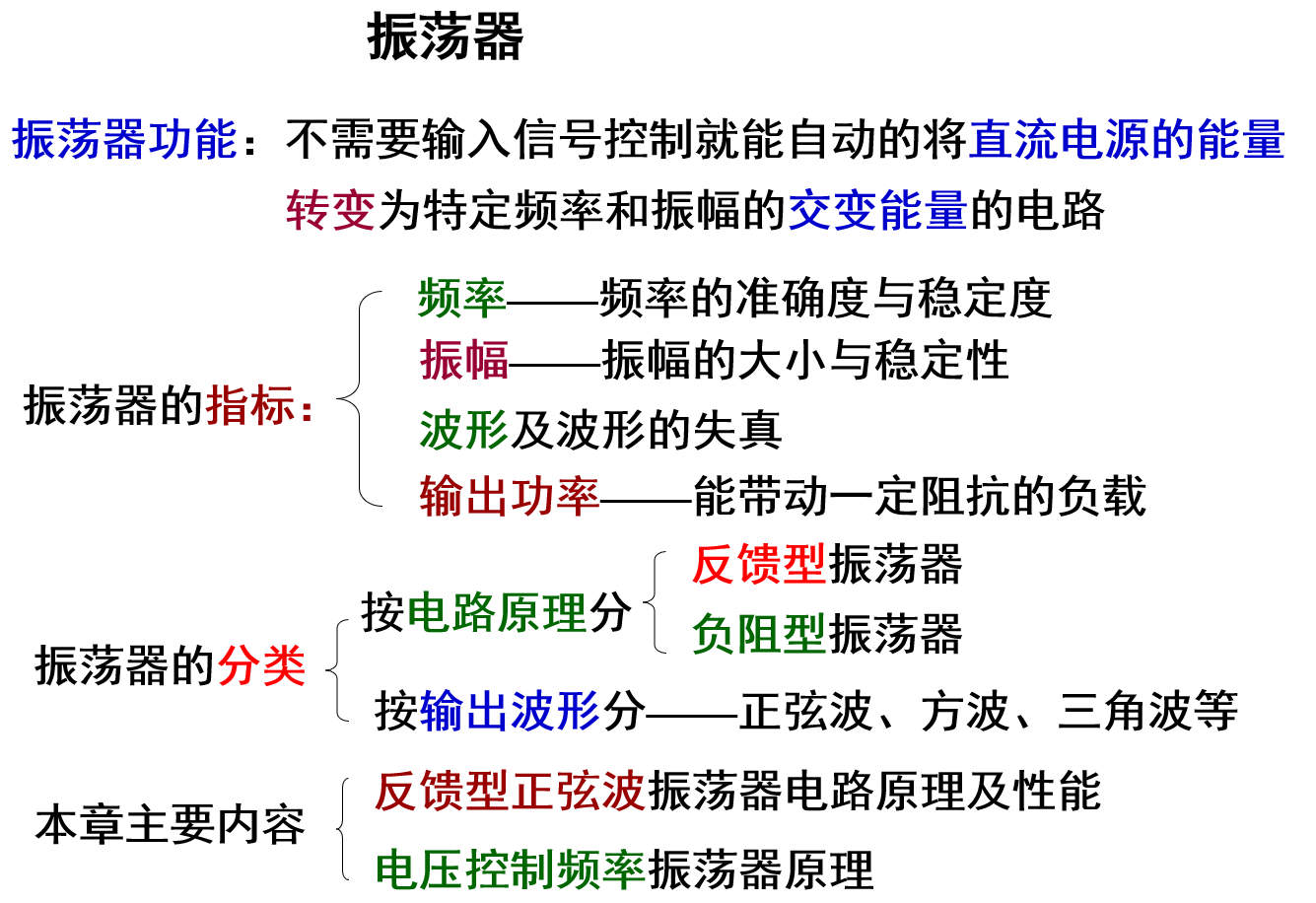

1.振荡器简介

振荡器：产生周期性信号的电路，是时钟源的核心。

频谱仪和示波器区别：频域和时域

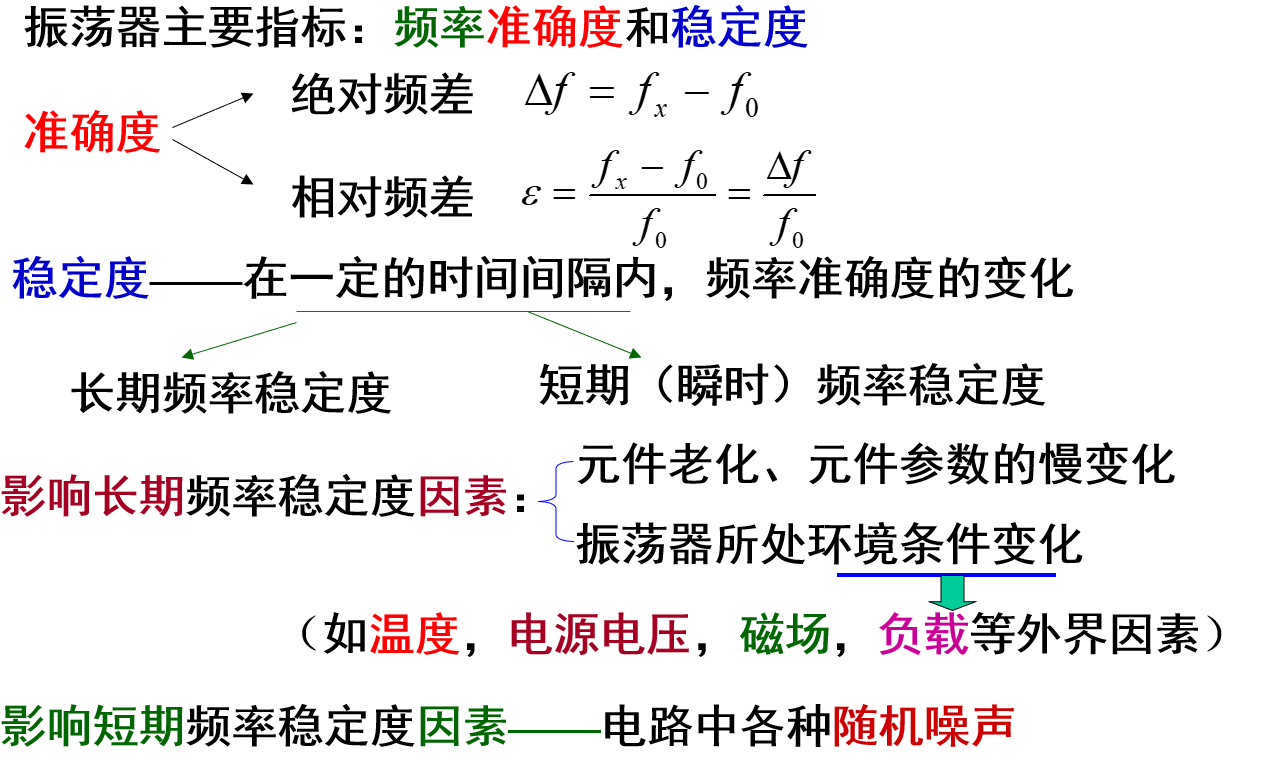

2.振荡器的性能指标

收发信机——（频率源）—>振荡器——(性能指标）—>频率准确度

                                                                                   —>频率稳定度(长期/短期）

（1）频率稳定度——>相位噪声

研究短期频率稳定度就是研究其相位噪声：

正弦波振荡器存在幅度和相位调制（固有噪声干扰/非线性调制），由于自限幅功能，幅度调制可以忽略。

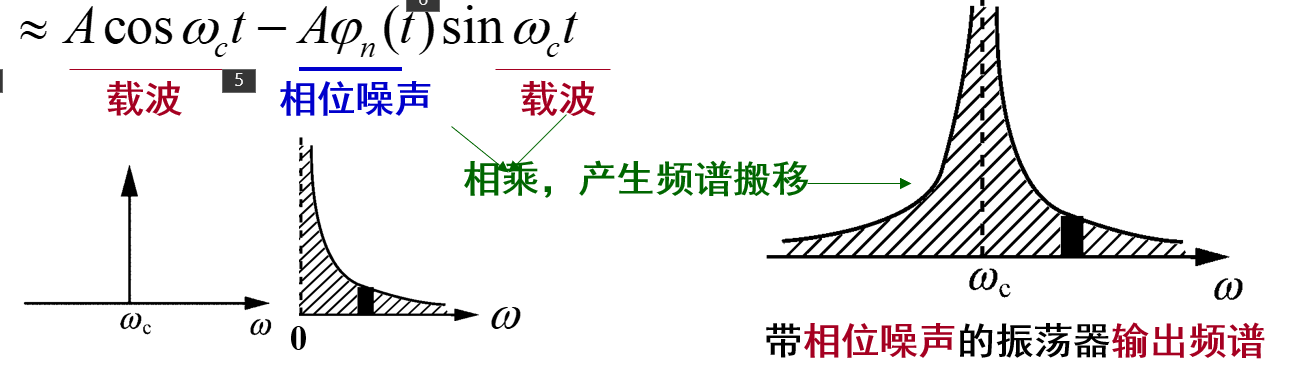

相位噪声：相位噪声与载波相乘产生频谱搬移（带宽BW）

（2）相位噪声的影响：

对模拟信号

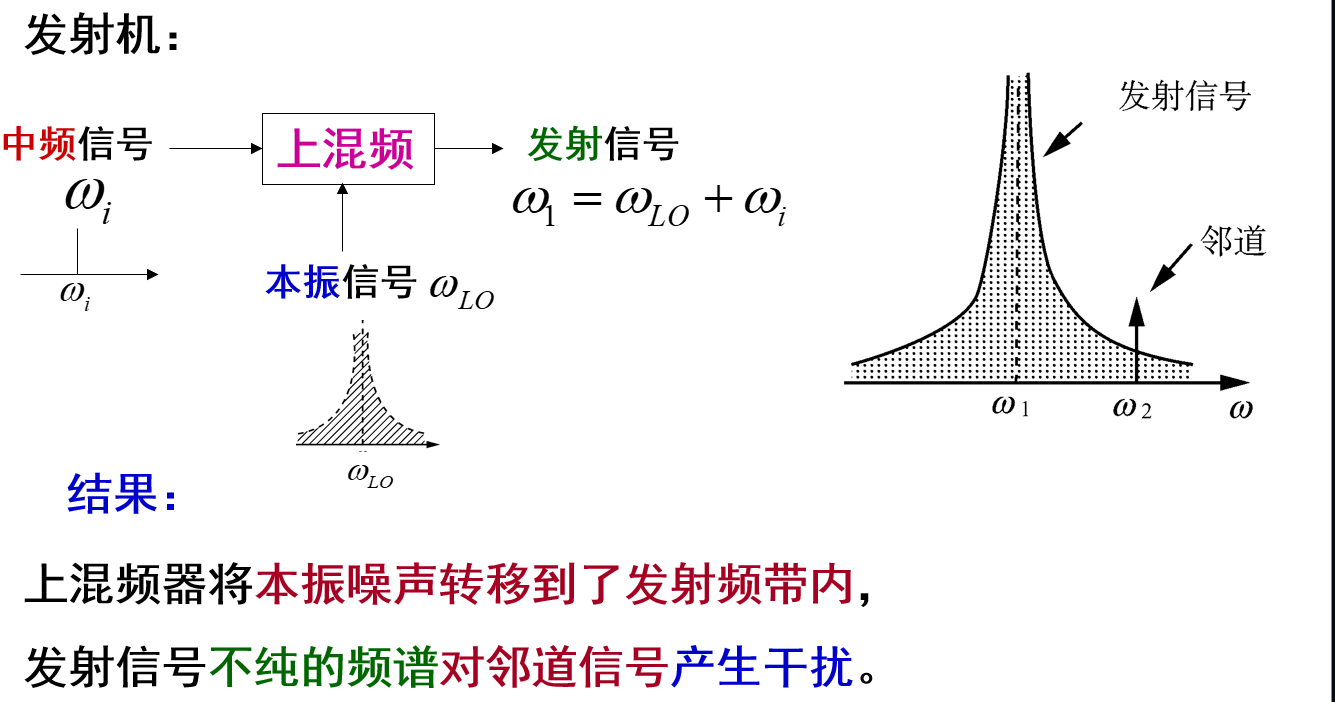

（1）发送机

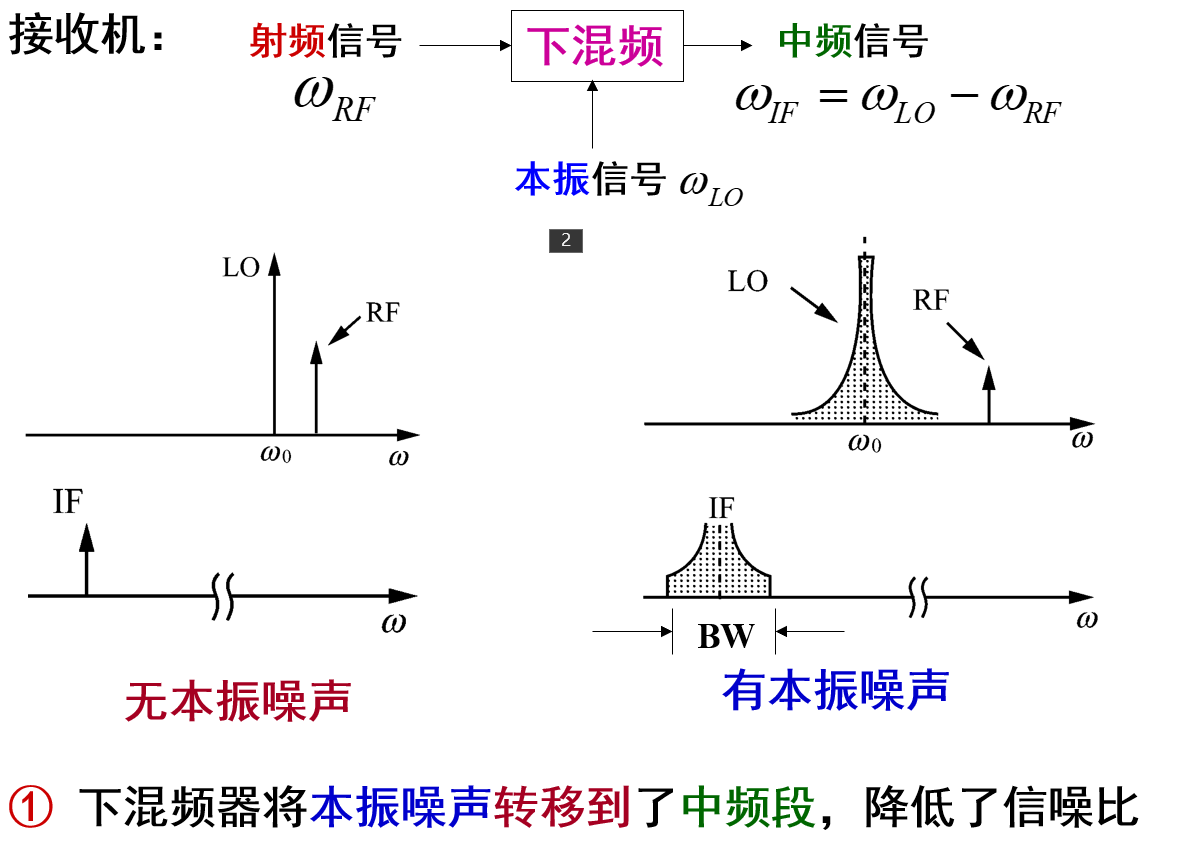

（2）接收机

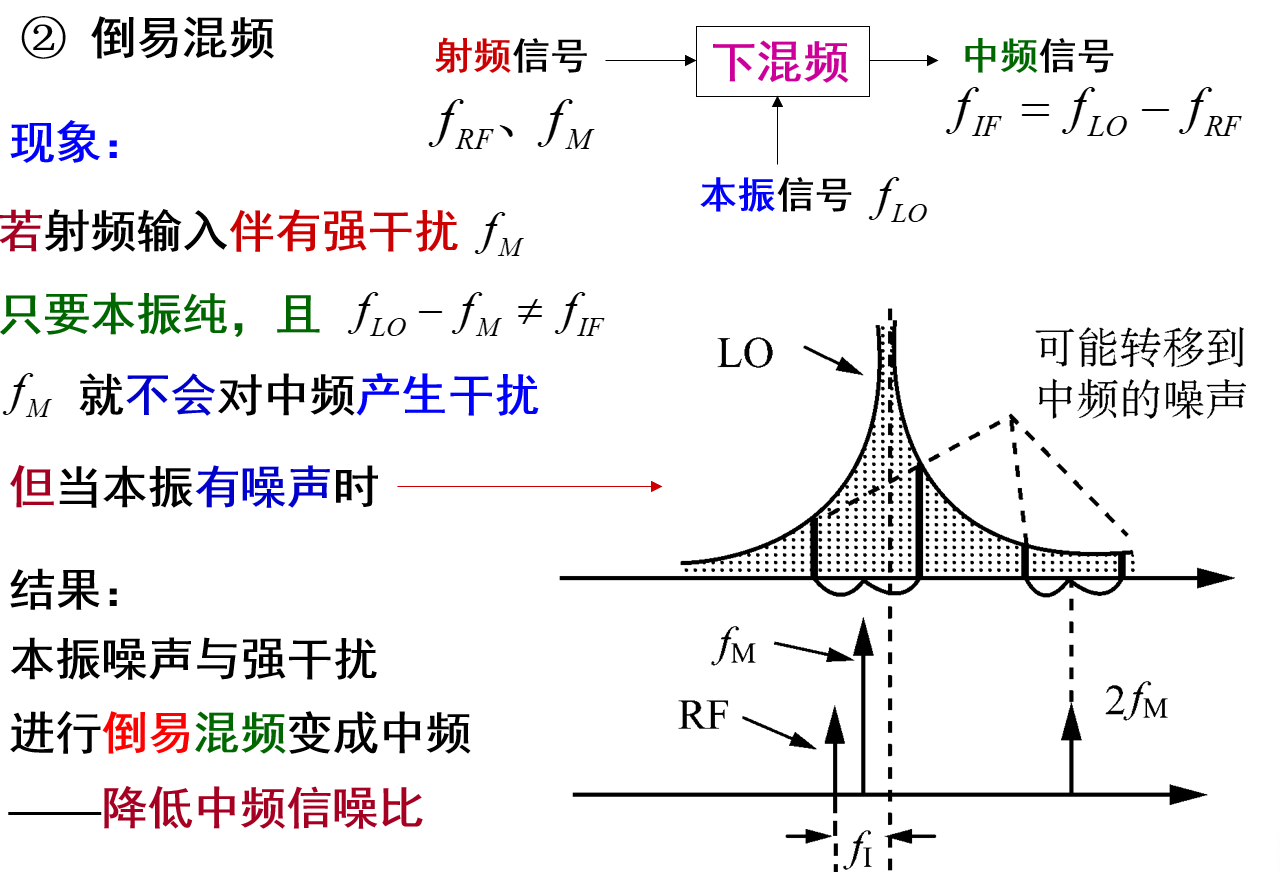

（3）倒易混频

对数字信号：提高误码率

3.频率稳定度表示方法

时域：阿伦方差

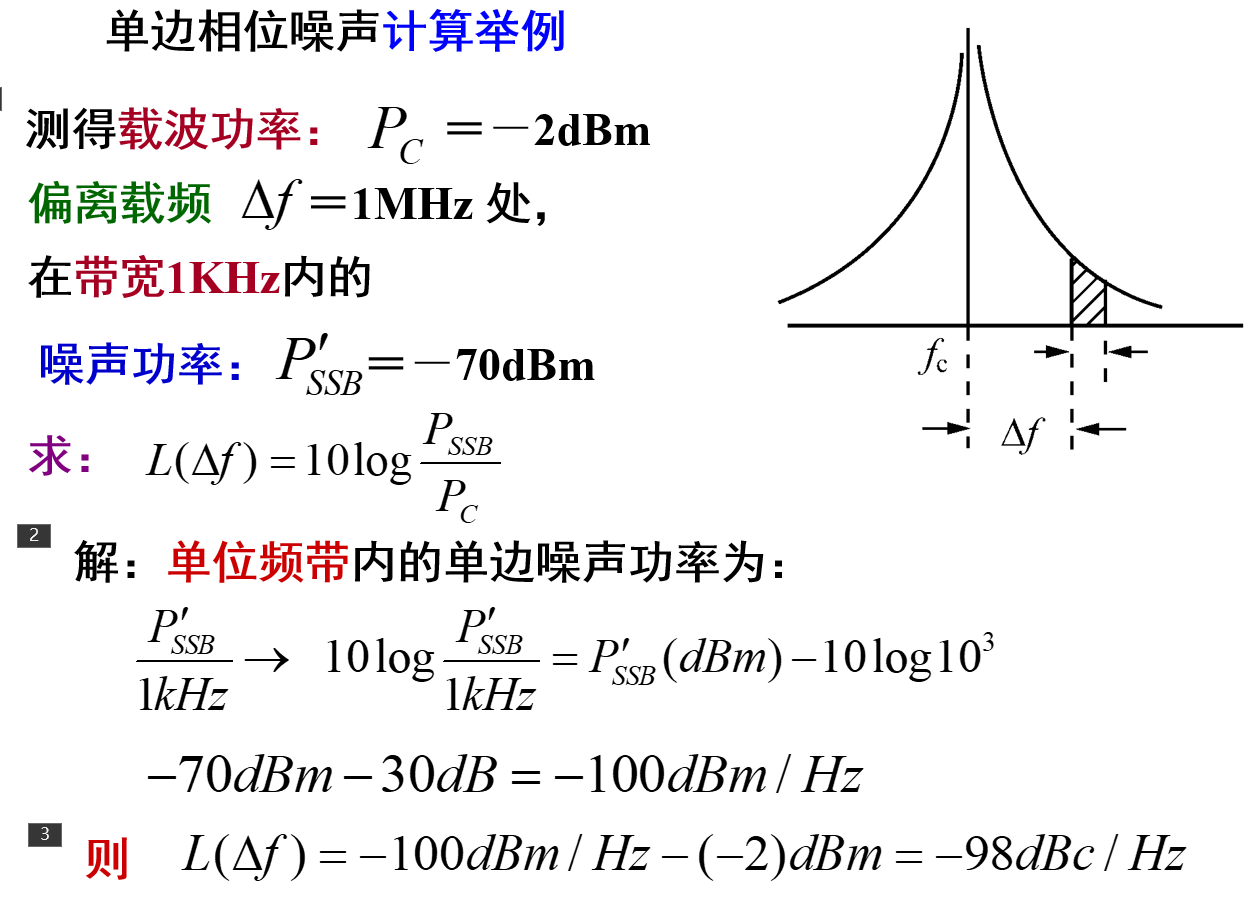

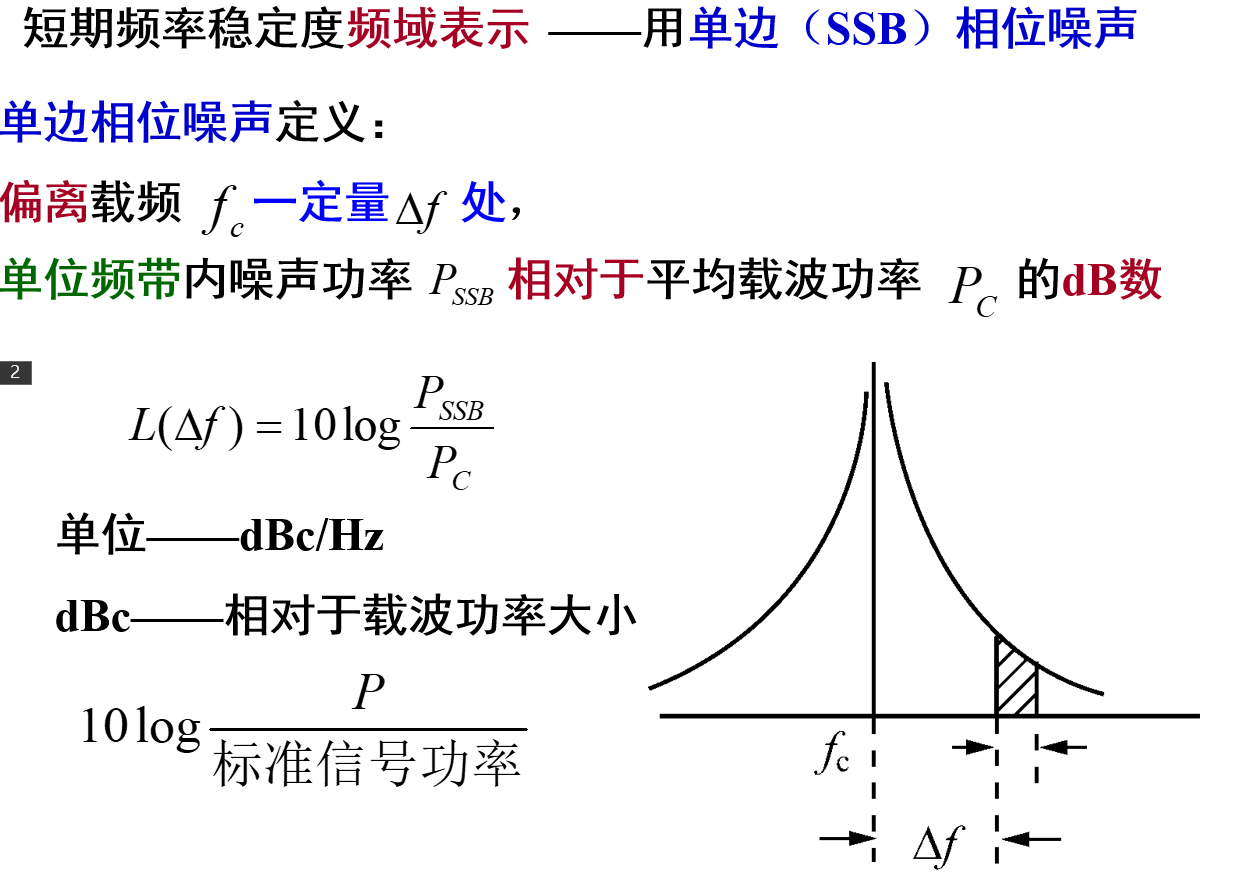

频率：单边相位噪声功率

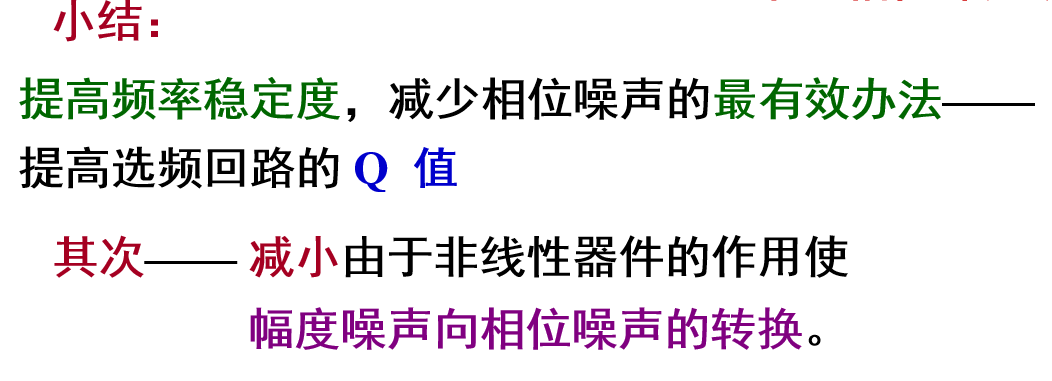

4.小结和提高频率稳定度

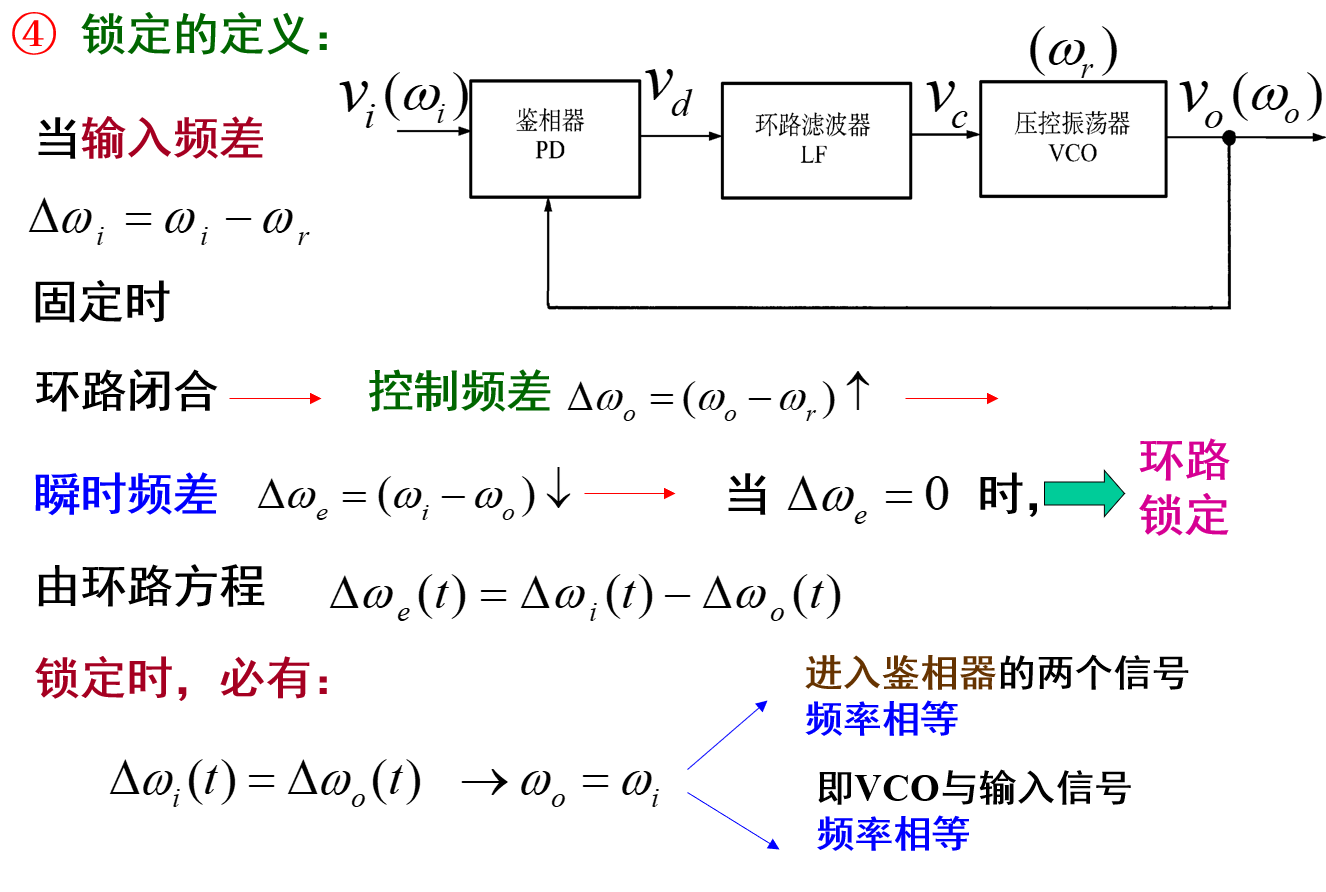

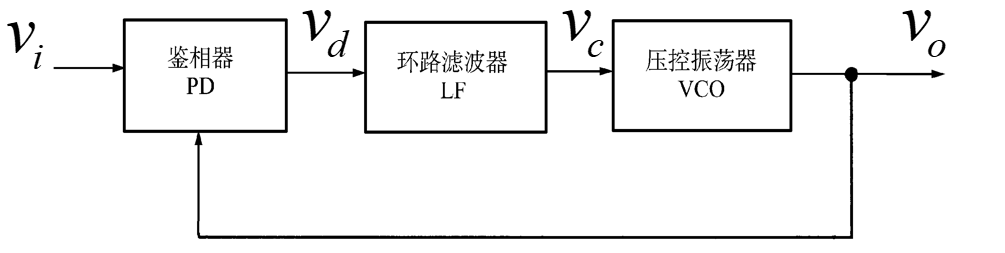

二、锁相环基本结构

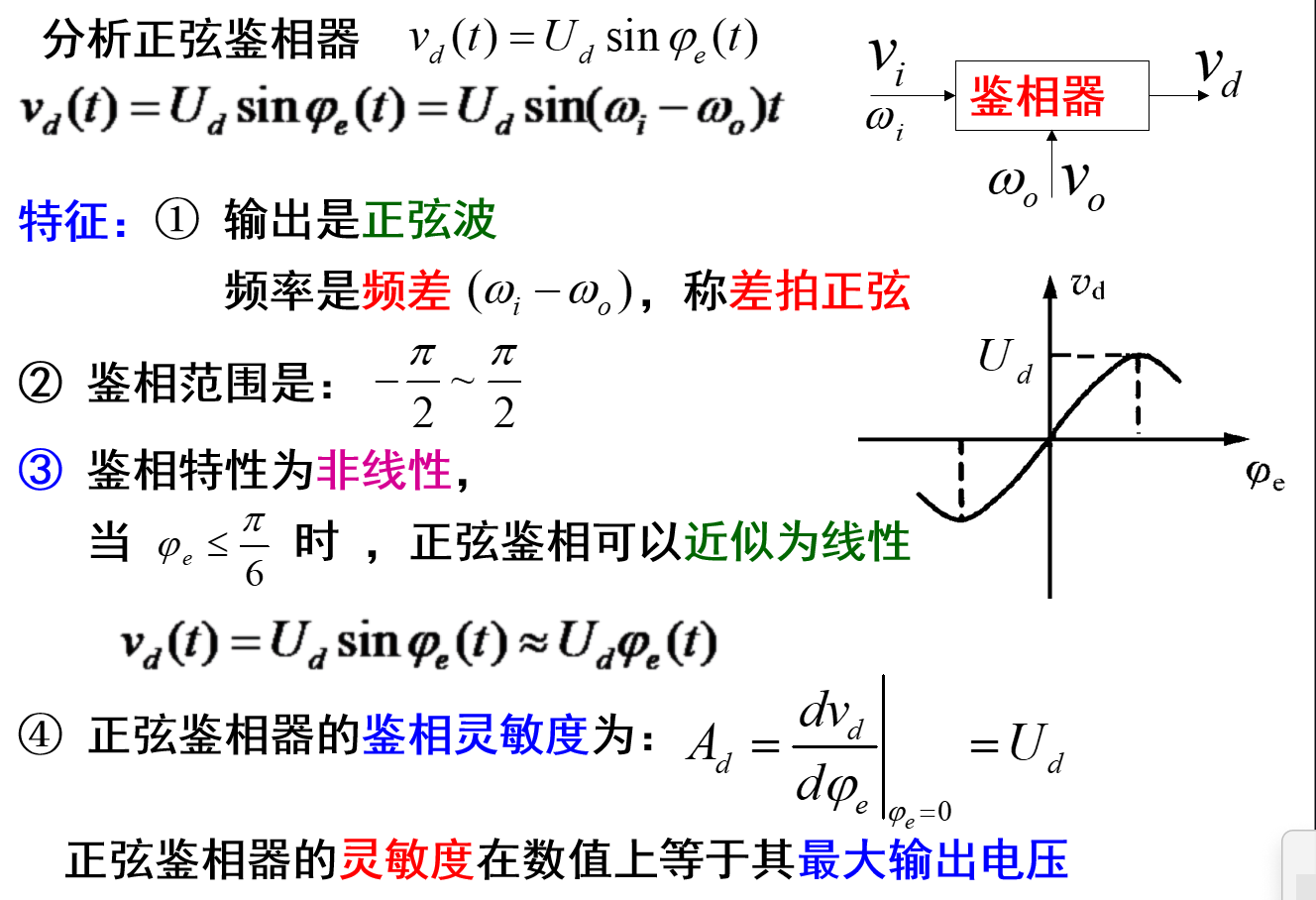

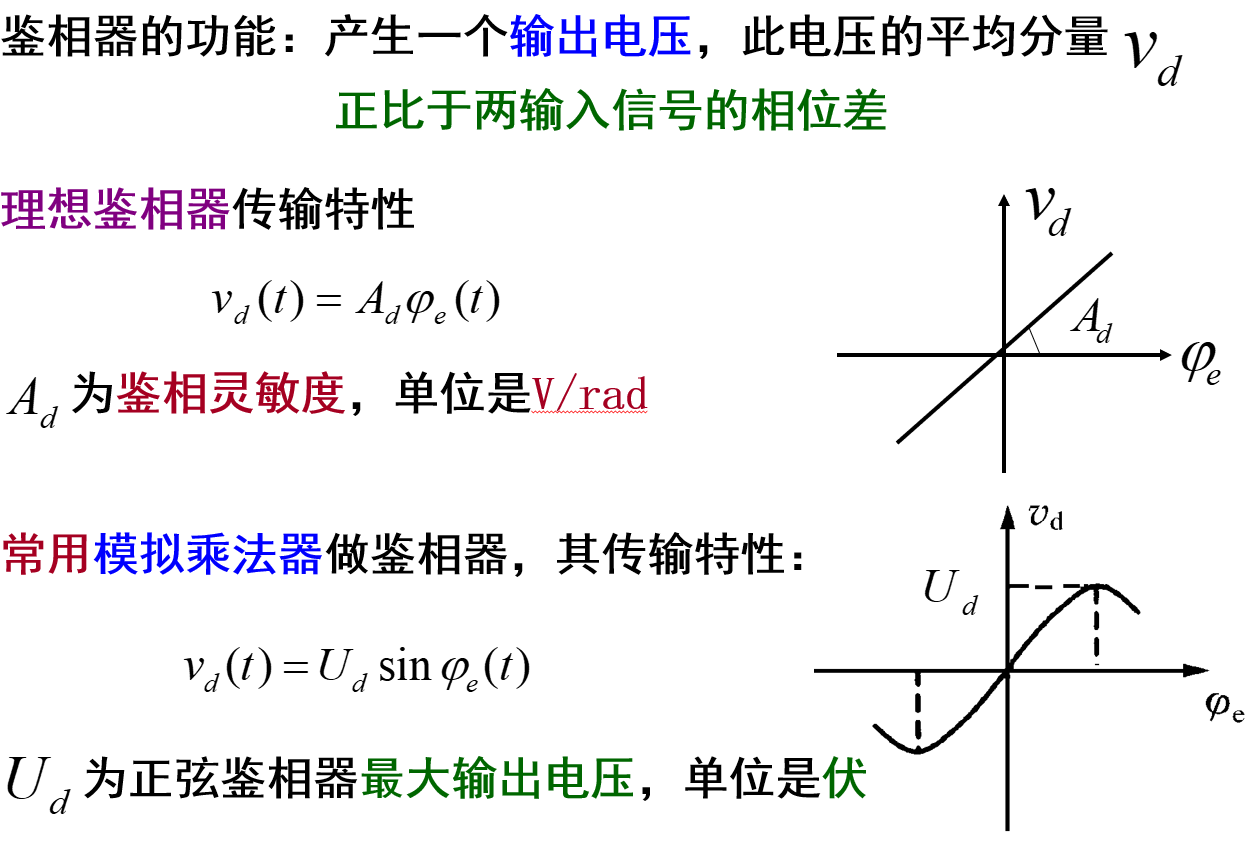

1.鉴相器PD

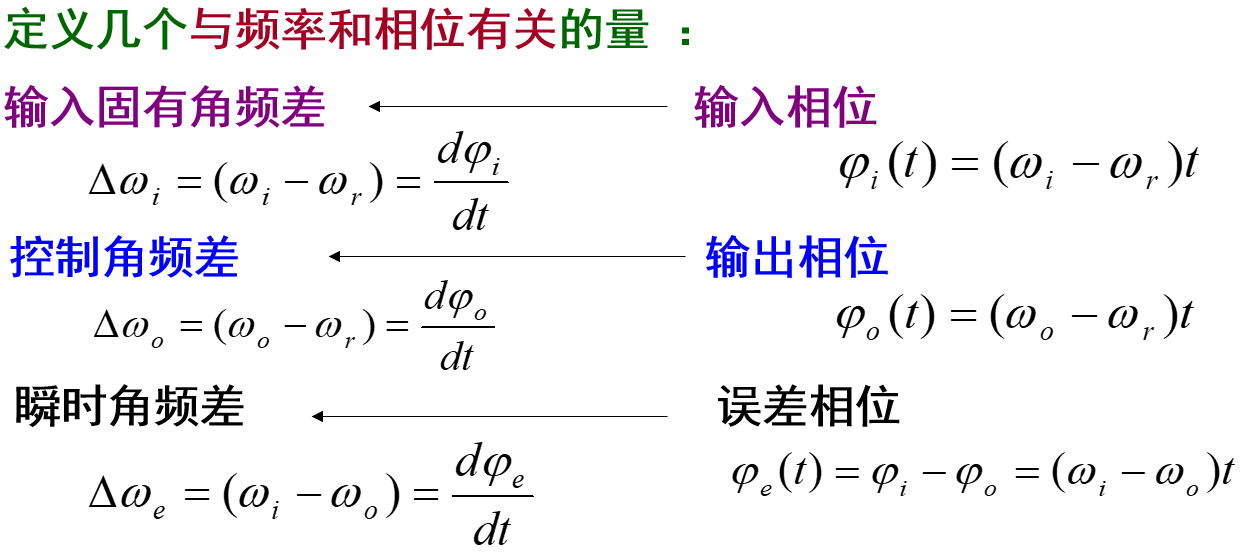

输入信号wi,wo(VCO闭环角频率）;输出信号wr(VCO开环自由振荡角频率）

2.环路滤波器LF

低通滤波器 ，滤除    中高频与噪声

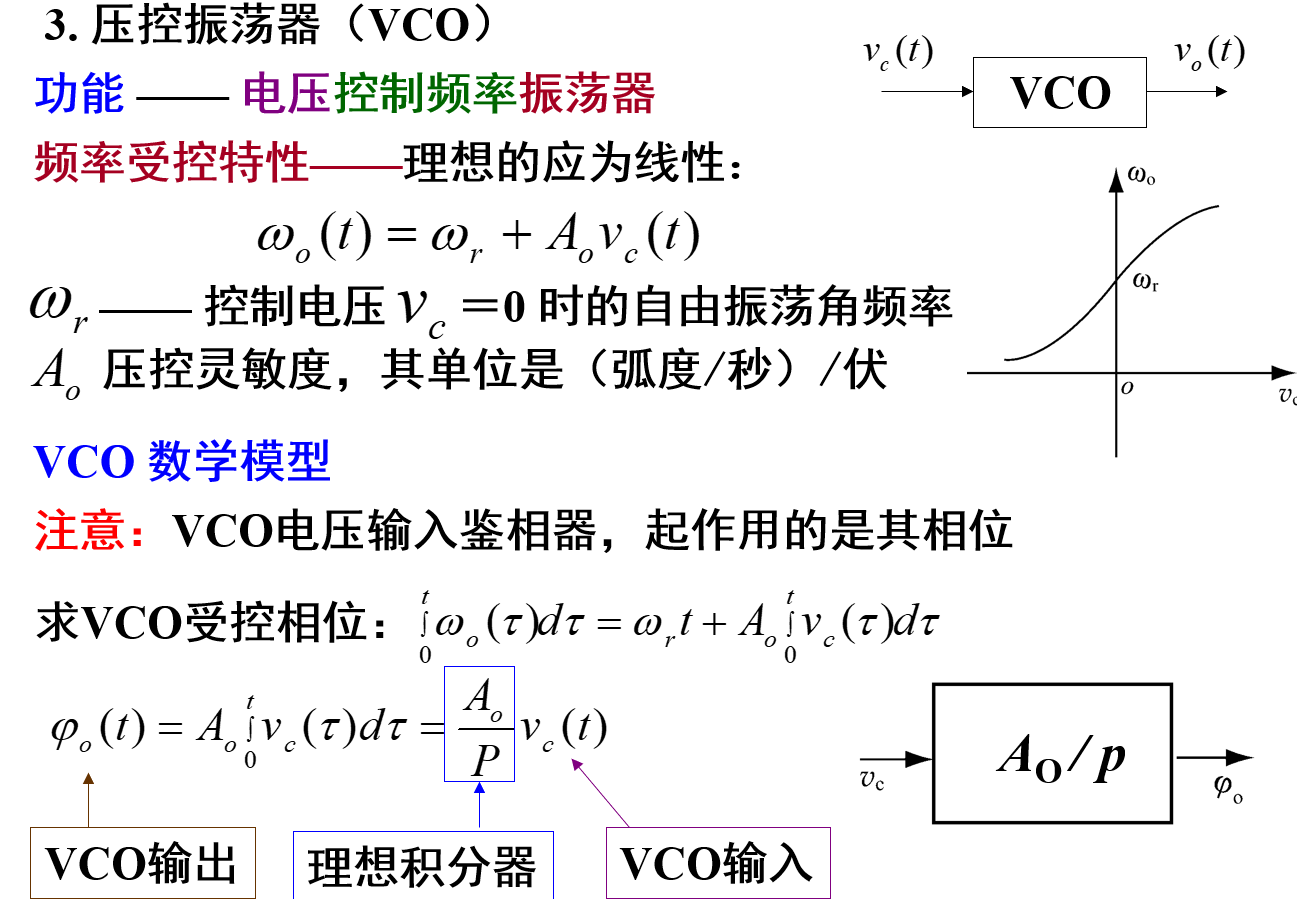

3.压控振荡器VCO

电压-频率转换

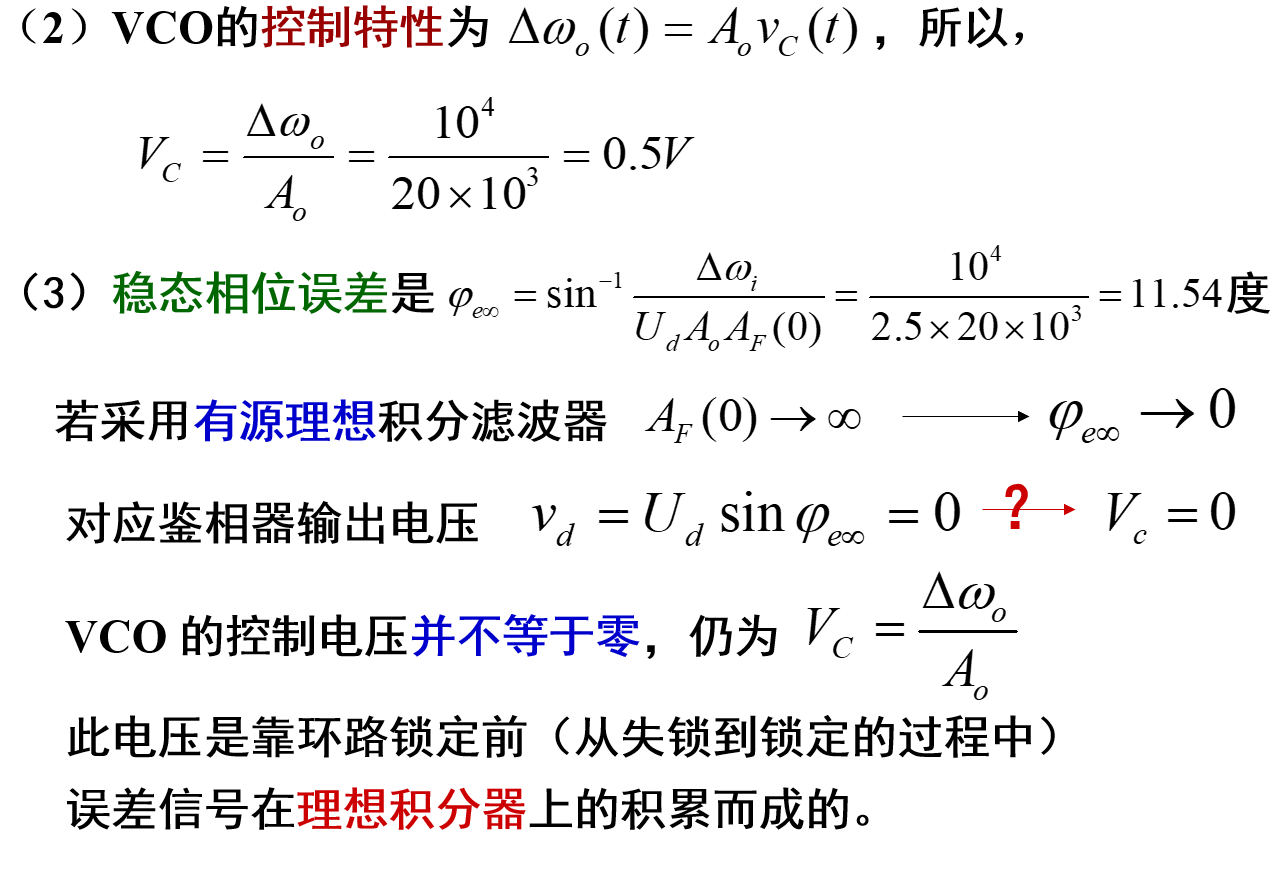

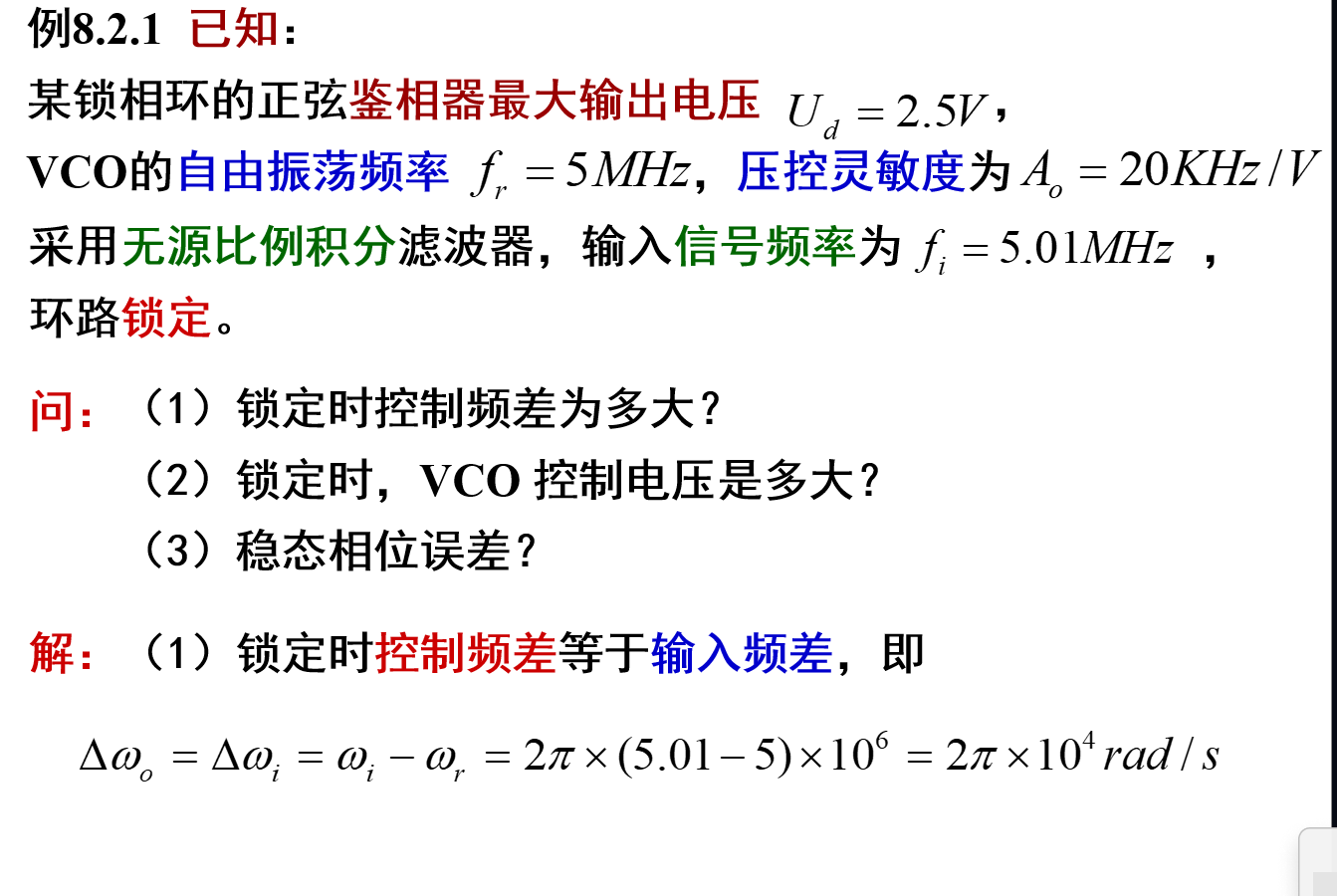

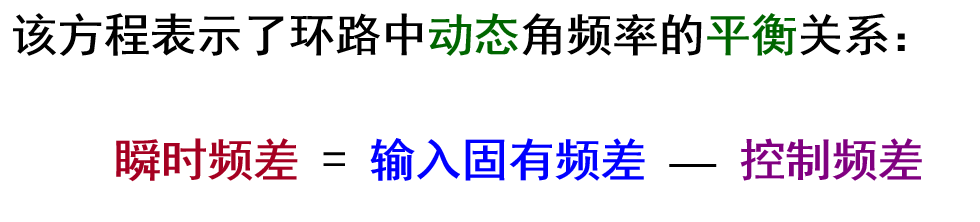

环路方程

频率合成器
