在现代数字电路设计中，计数器是一种不可或缺的时序逻辑电路。它通过触发器的组合实现对脉冲信号的计数功能，广泛应用于定时、分频、计数以及各种控制逻辑中。本文将从计数器的基本原理出发，结合实际应用案例，深入浅出地讲解计数器的工作机制及其在日常生活中的生动体现。

目录

1. 计数器的基本概念

计数器是一种典型的时序逻辑电路，由触发器组成，能够记录输入脉冲的个数并输出相应的计数值。根据计数方式的不同，计数器可以分为同步计数器和异步计数器。

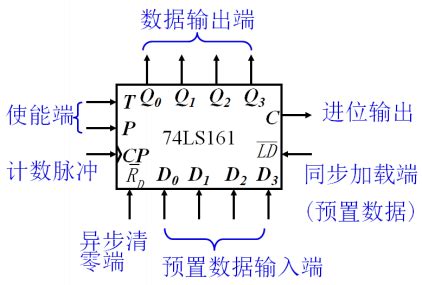

• 同步计数器：所有触发器的时钟信号统一来源于同一个时钟信号，因此输出变化是同步发生的。例如，74LS161芯片就是一种典型的同步十进制计数器。

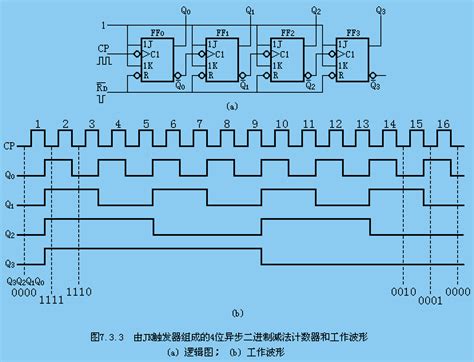

• 异步计数器：触发器的时钟信号可能来源于不同的时钟源，因此输出变化是异步发生的。例如，74LS191芯片常用于实现异步二进制加减计数。

2. 同步计数器与异步计数器

同步计数器和异步计数器的主要区别在于触发器的时钟信号来源不同。同步计数器具有较高的稳定性和可靠性，而异步计数器则具有较简单的结构和较低的成本。

同步计数器的特点

• 所有触发器共享同一个时钟信号。
• 输出变化是同步发生的，适合需要高精度计数的应用场景。
• 例如，在数字钟的设计中，同步计数器可以用来精确地计算秒、分钟和小时的进位。

异步计数器的特点

• 每个触发器的时钟信号独立。
• 输出变化是异步发生的，适合对速度要求较高的场合。
• 例如，在简单的交通灯控制系统中，异步计数器可以用来控制红绿灯的切换。

3. 常见计数器类型及其特点

计数器按进制分类可分为二进制计数器、十进制计数器、任意进制计数器等；按功能分类可分为加法计数器、减法计数器和可逆计数器。

二进制计数器

二进制计数器是最基本的计数器类型，每个触发器的状态表示一个二进制位。例如，四位二进制计数器可以表示从0到15的数值。

十进制计数器

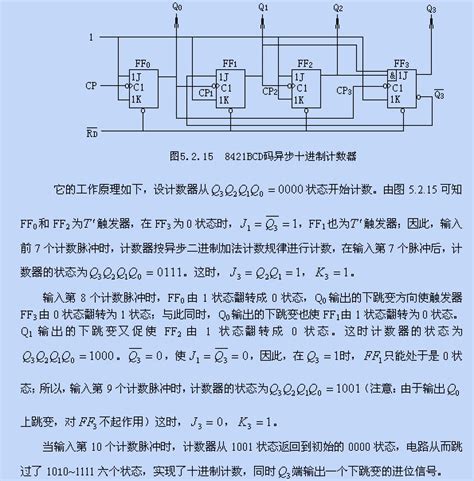

十进制计数器用于表示0到9的数值，常用于显示设备中。例如，74LS192芯片可以实现十进制加法计数。

可逆计数器

可逆计数器不仅可以实现加法计数，还可以实现减法计数。例如，通过控制输入信号，可以实现正向或反向计数。

4. 计数器的应用实例

定时与分频

在数字电路中，计数器常用于生成定时信号和分频信号。例如，通过将时钟信号输入到一个十进制计数器中，可以实现秒表功能。

控制逻辑

在控制系统中，计数器可以用来实现复杂的控制逻辑。例如，在交通灯控制系统中，通过设置不同的计数值，可以实现红绿灯的定时切换。

数据处理

在数据处理领域，计数器可以用来统计特定事件的发生次数。例如，在火灾报警系统中，按键信号可以通过计数器统计按键次数，并触发报警。

5. 生活中的计数器实例

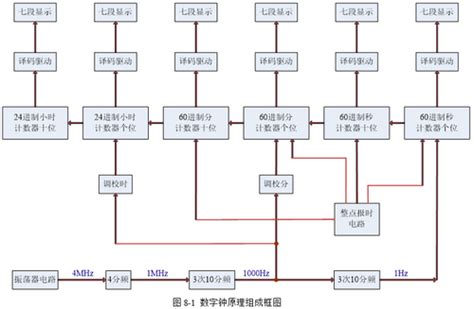

数字钟

数字钟是生活中最常见的计数器应用之一。它通过同步十进制计数器来实现秒、分钟和小时的进位功能。

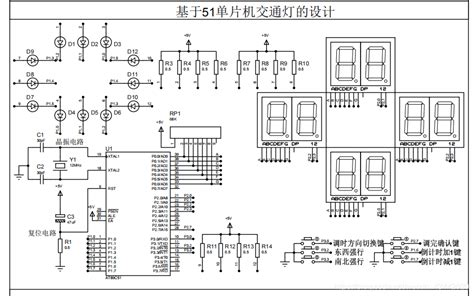

交通灯

交通灯控制系统中使用异步计数器来控制红绿灯的切换时间。这种设计简单且高效。

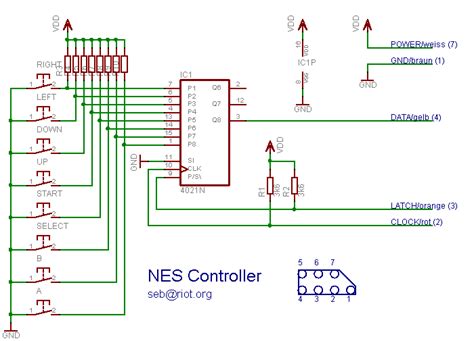

游戏控制器

在电子游戏控制器中，按键输入可以通过计数器统计玩家的操作次数，并根据操作次数触发不同的游戏事件。

6. 总结与展望

计数器作为数字电路中最基础且重要的组成部分，其应用范围广泛且深入。无论是定时、分频还是控制逻辑，计数器都扮演着至关重要的角色。随着数字技术的不断发展，未来计数器的设计将更加高效、灵活，并在更多领域发挥重要作用。
