引言：为什么芯片需要“全速体检”？
　　随着芯片工艺进入深亚微米时代（如110nm以下），芯片的工作频率飙升至GHz级别，但传统的“静态测试”就像用慢动作检查高速赛车，难以发现因信号延迟引发的缺陷。如何让芯片在真实工作频率下完成“全速体检”？答案就藏在OCC（片上时钟控制器）这一关键电路中。
　　
一、OCC是什么？
　　OCC（On-Chip Clock Controller）全称片上时钟控制器，被誉为DFT（可测试性设计）中的“交通指挥官”。它的核心任务是在测试中动态切换时钟信号，解决两大难题：
　　１．低速ATE设备 vs 高速芯片：自动测试设备（ATE）的时钟频率通常低于50MHz，而芯片实际工作频率高达GHz级。
　　２．精准控制测试脉冲：捕捉延时故障需要精确生成高速时钟脉冲（如Launch和Capture脉冲），模拟真实工作场景。
　　类比解释：OCC就像智能红绿灯，在“测试道路”上灵活切换低速ATE时钟（交通疏导）和高速内部时钟（赛车冲刺），确保测试效率与准确性。
　　

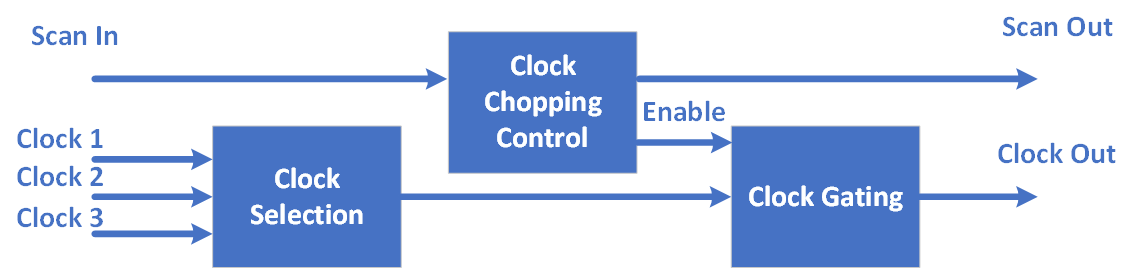

二、OCC的三大核心功能
１．时钟切换
　　Shift模式：使用ATE低速时钟（如10MHz）加载测试数据到扫描链。
　　Capture模式：切换到内部PLL生成的高速时钟（如500MHz），模拟真实工作频率。
２．脉冲斩波控制
　　通过移位寄存器和门控逻辑，精准截取高速时钟的脉冲序列。例如，Transition测试需两个连续脉冲（Launch触发故障，Capture捕获结果）。
３．时钟门控
　　避免测试期间时钟信号干扰，确保逻辑电路稳定。
　　技术亮点：Synopsys OCC 1.0通过同步单元（Sync Cell）消除信号抖动，确保Scan Enable信号稳定切换（需3个同步周期），防止误操作。

三、OCC如何工作？三种模式解析
１．功能模式（Function Mode）​
　　Test_mode=0，OCC透明化，直接传递PLL时钟用于芯片正常工作。
２．Shift模式
　　Test_mode=1, Scan_en=1，ATE低速时钟加载测试向量到扫描链，类似“慢速填装弹药”。
３．Capture模式
　　Bypass模式：由ATE直接控制单脉冲，用于传统Stuck-at测试。
　　Fast模式：OCC启用PLL高速时钟生成双脉冲，完成At-speed测试。
　　关键操作：Capture阶段需先通过同步单元稳定Scan Enable信号，再结合预加载的时钟链数据（如0110）控制脉冲时序，确保Launch和Capture精准触发。

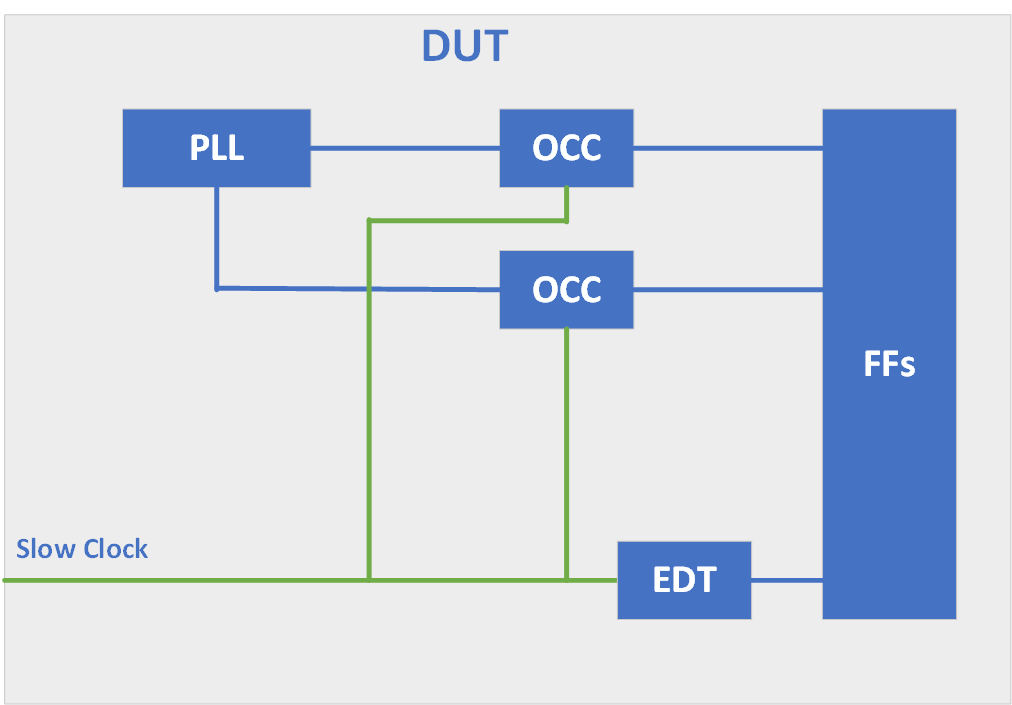

四、OCC插入规则：位置决定成败
　　OCC的插入位置直接影响测试有效性，规则如下：
　　１．必须插入的场景：
　　内部时钟（如PLL或分频器输出）驱动的电路。
　　无法通过外部引脚直接控制的时钟路径。
　　２．禁止插入的场景：
　　外部时钟（Primary Input）直接驱动的电路（ATE可直接控制）。
　　分频器（Divider）前端（避免破坏Free-running时钟）。
　　错误案例：若OCC插在分频器之前，分频器的输入时钟已被“斩波”，导致输出频率混乱，测试失效。

五、设计挑战与未来趋势
　　１．挑战
　　时序收敛：OCC逻辑可能引入额外延迟，需预留时序余量。
　　跨时钟域：避免扫描链跨域导致信号冲突。
　　验证复杂度：需通过LEC（逻辑等效检查）和动态仿真确保功能无误。
　　２．趋势
　　自动化工具：Synopsys、Cadence等EDA工具支持OCC自动插入与优化。
　　低功耗集成：结合时钟门控技术，降低测试功耗。
　　
六、总结：OCC——高可靠芯片的基石
　　在芯片复杂度与频率持续攀升的今天，OCC通过“时钟动态调度”解决了全速测试的核心难题。从手机处理器到自动驾驶芯片，OCC默默守护着每一颗芯片的可靠性。未来，随着3D封装和AI芯片的普及，OCC将继续演进，成为芯片设计中不可或缺的“隐形守护者”。
　　技术共鸣：正如交通指挥官确保道路畅通，OCC让芯片测试在“高速赛道”上精准无误。无论是设计工程师还是测试工程师，掌握OCC的原理，就能在芯片质量战中赢得先机！
