1. 死区时间的定义

死区时间是指在一个开关电路（如 H 桥、半桥或全桥电路）中，为了防止上下两个功率开关管（如 MOSFET 或 IGBT）同时导通而人为插入的短暂延迟时间。在此期间，两个开关管均处于关闭状态。

2. 死区时间的作用

(1) 避免短路（直通电流）

问题：在上下管切换过程中，如果上管未完全关闭时下管已开启（或反之），会导致电源（如电池或电源总线）直接短路到地，产生极大的 直通电流（Shoot-Through Current）。

后果：功率管瞬间过热烧毁。电源电压骤降系统不稳定
解决：插入死区时间，确保上下管切换时存在一段“全关”的间隔，避免同时导通。

(2) 保护功率器件

功率开关管（如 MOSFET/IGBT）的开关需要一定时间（如关断延迟、上升/下降时间）。死区时间可覆盖这些物理延迟，确保开关过程安全。

(3) 降低电磁干扰（EMI）

快速切换的电流尖峰会引发高频噪声，死区时间可减缓电流变化率，减少电磁干扰。
3. 死区时间的工作原理

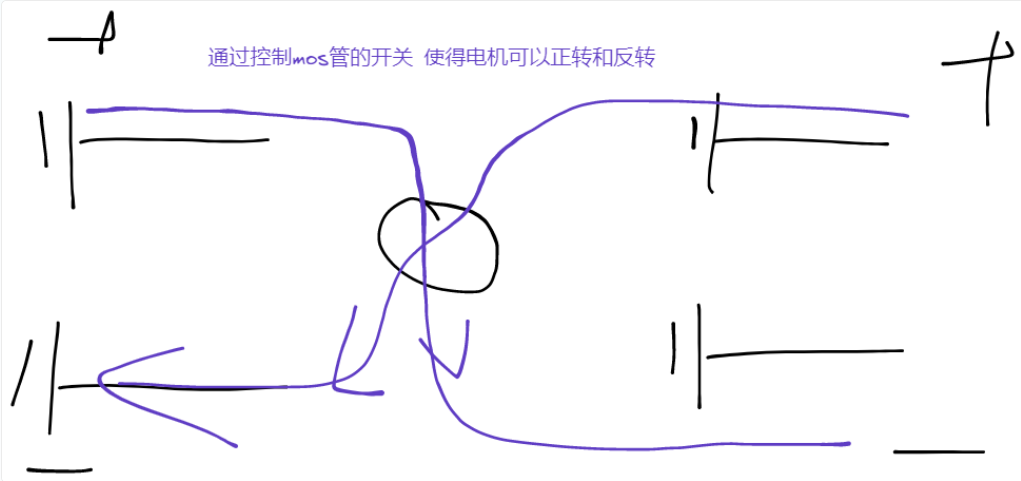

以 H 桥电机驱动电路 为例：
1. 正常切换
上管 A 开启 → 下管 B 关闭 → 电流流经电机。

上管 A 关闭 → 下管 B 开启 → 电流反向。

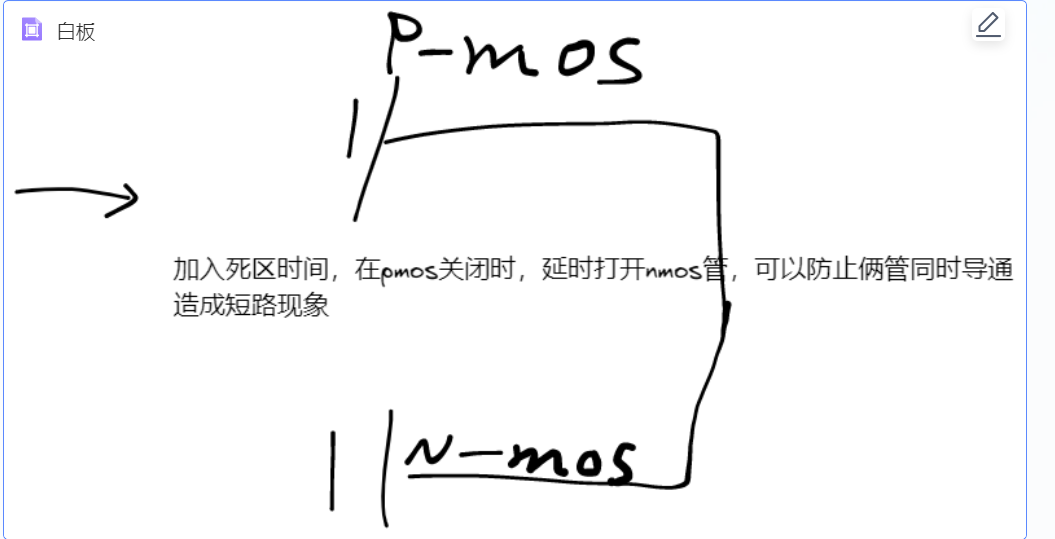

1. 插入死区时间
2. 当需要切换方向时：

  先关闭上管 A →插入死区时间 → 再开启下管 B。

  在死区时间内，上下管均关闭，确保无直通路径。

  4. 死区时间的影响

  (1) 负面影响

  输出电压失真

  死区时间会略微改变 PWM 波形的占空比，导致输出电压降低或畸变。

  效率降低

  死区时间内负载电流需通过续流二极管（体二极管）维持，增加损耗。

  (2) 优化权衡
  - 死区时间需根据功率器件的开关速度和电路特性选择：
  太短

  无法避免直通电流，风险高。

  太长
  增加损耗和波形失真。
  5. 死区时间的典型设置

  (1) 时间范围
  通常为
  几十纳秒到几微秒，具体取决于：
  功率器件的开关速度（如 MOSFET 关断延迟）。

  驱动电路的响应时间。

  PWM 频率（高频 PWM 需更短的死区时间）。
  (2) 设置方法
  硬件自动插入
  ：专用驱动芯片（如 IR2110）或 MCU 定时器（如 STM32 的高级定时器）支持硬件死区时间控制。
  软件插入
  ：通过编程在 PWM 信号切换时插入延时（适用于简单系统）。
  6. 实际案例

  (1) STM32 定时器的死区时间配置

  STM32 的高级定时器（如 TIM1）支持硬件死区时间插入：

  // 配置死区时间为 100 ns（假设时钟频率为 72 MHz） TIM_HandleTypeDef htim; TIM_DeadTimeConfigTypeDef sDeadTimeConfig; sDeadTimeConfig.DeadTime = 7; // 72 MHz 下，1个计数周期 ≈ 13.9 ns，7 → ~100 ns sDeadTimeConfig.AutomaticOutput = ENABLE; HAL_TIMEx_ConfigDeadTime(&htim, &sDeadTimeConfig);

  (2) 电机驱动电路中的死区时间

  在电机驱动器中，死区时间通常设置为

  200 ns - 1 µs，具体根据 MOSFET 的关断时间和驱动能力调整。

  7. 总结

  死区时间是功率电子系统中的关键保护机制：

  核心作用

  避免上下管直通短路，保护硬件。

  代价

  引入少量效率损失和波形失真。

  设计要点

  根据器件参数和 PWM 频率合理设置时间。

  优先使用硬件支持的死区时间控制功能。

  在高频或高功率场景中需严格验证死区时间。
