ADC多通道采样基于双轴推杆-stm32f103c8t6HAL库

ADC多通道采集、双轴推杆、

yuan030629

1280人浏览 · 2025-05-21 23:28:27

yuan030629 · 2025-05-21 23:28:27 发布

这篇笔记以及学习参考了大佬的文章STM32CubeMX | HAL库的ADC多通道数据采集（轮训、DMA、DMA+TIM)、读取内部传感器温度_tim+adc+dma采集-CSDN博客

江科大笔记—ADC模式转换_adc左对齐和右对齐区别-CSDN博客

一、基本原理

1、ADC采样关键参数

ADC的分辨率：

是指它能够将输入信号分成多少个离散的量化级别（份数）。通常用比特数来表示，例如stm32f103c8t6就是12位ADC，则分辨率为2^12=4096个量化级,(也可以一定程度上理解成精度)

ADC采样时间

：完成一次采样的时间，这里以ADC时钟周期为单位

例：我使用的这款芯片ADC的时钟频率最高不能超过14Mhz，当我们的系统时钟频率为72Mhz时，ADC通道则必须使用6分频或者8分频，来保证ADC的时钟频率最高不能超过14Mhz

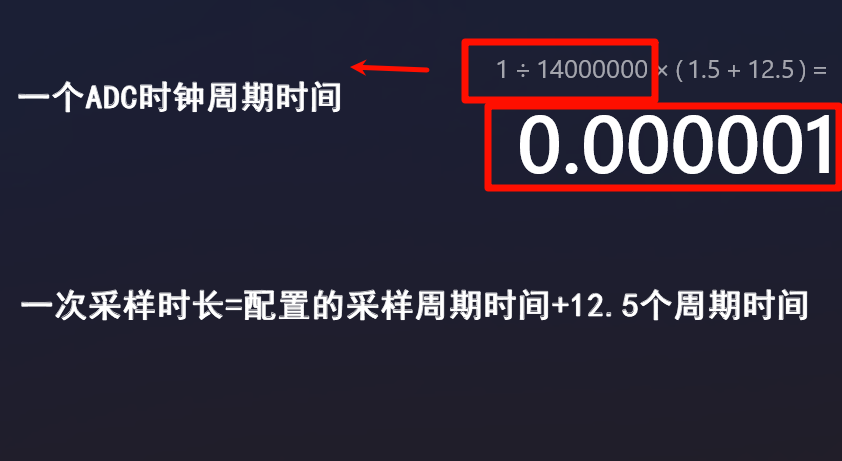

计算采样时间

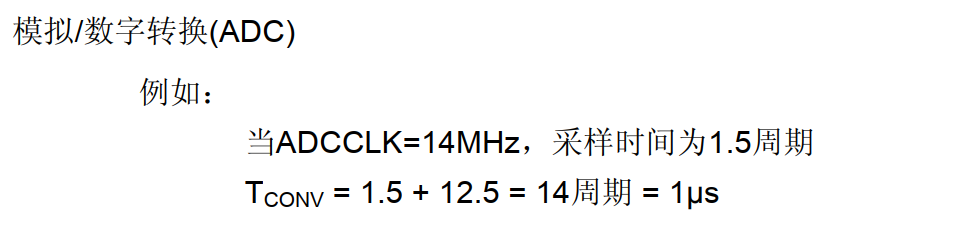

TCONV = 采样时间（由用户配置）+ 12.5个周期

采样间隔时间

如果ADC的采样触发选用事件触发时，为保证采样准确性，间隔时间要大于采样时间

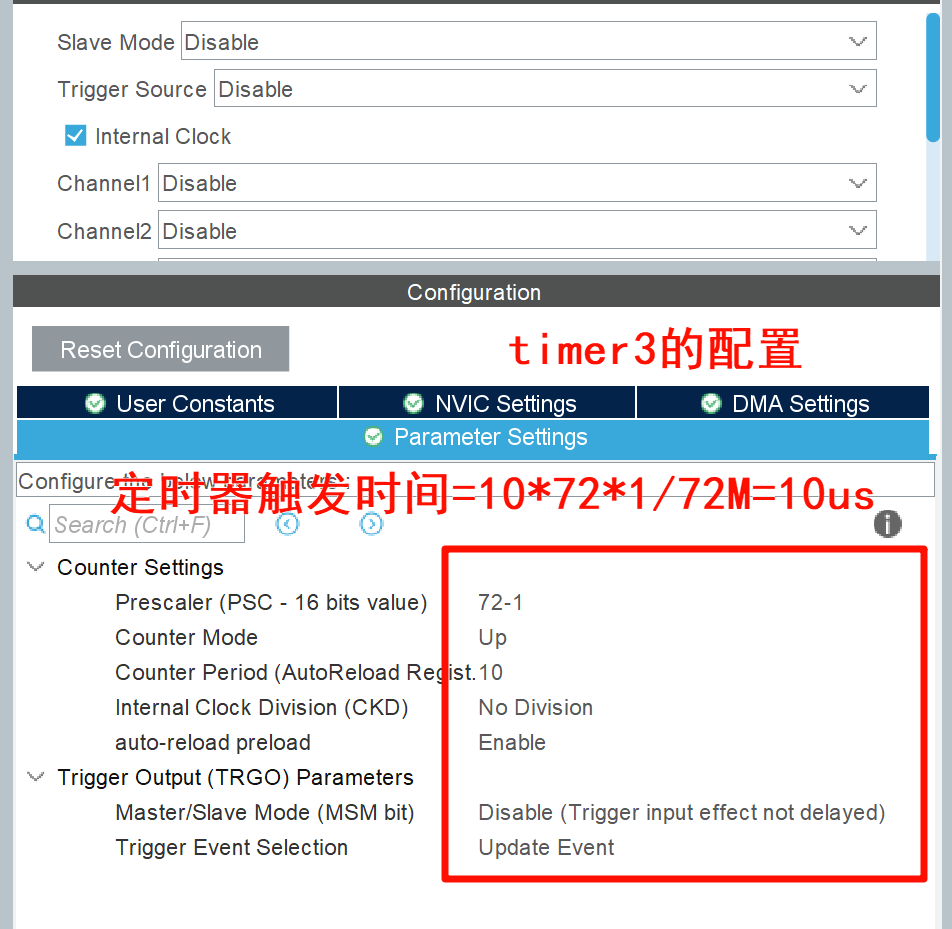

例如：选用定时器触发时，定时器的计数时间要大于采样时间。

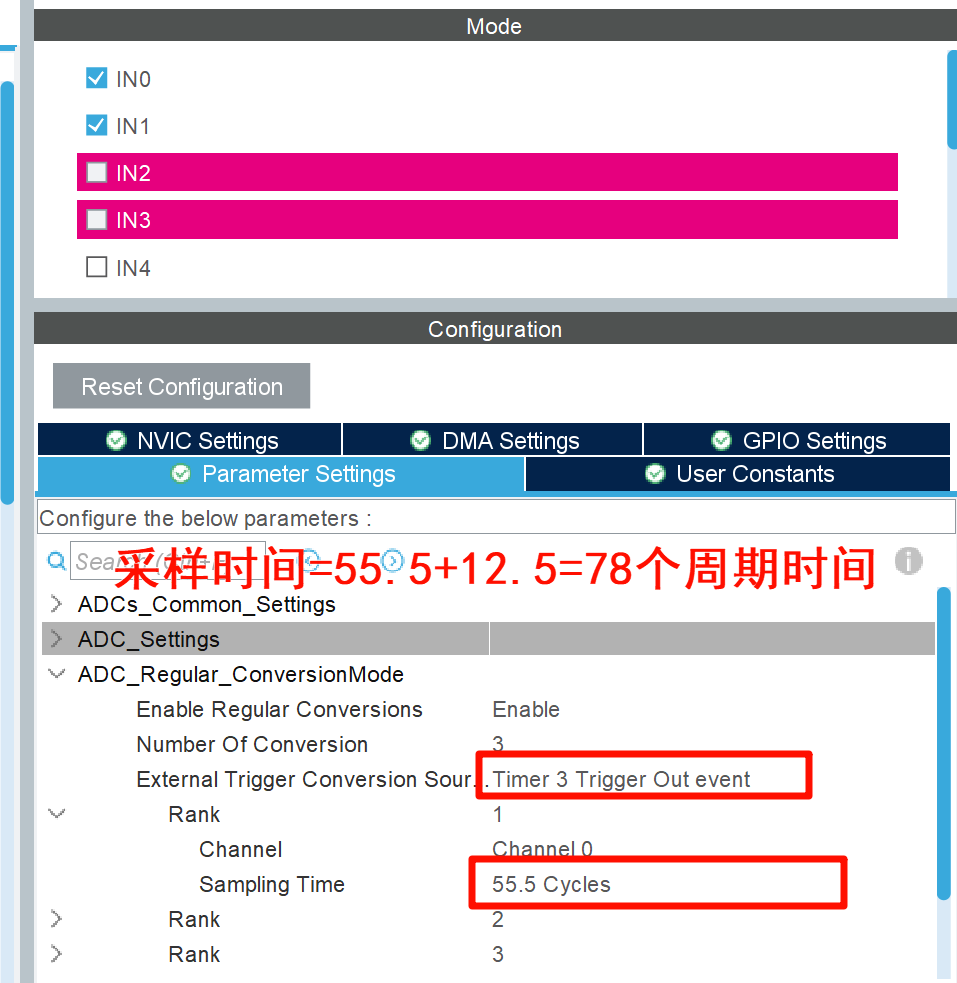

采样时间计算

计算得采样时间=（1/12M）*（55.5+12.5）=6.5us

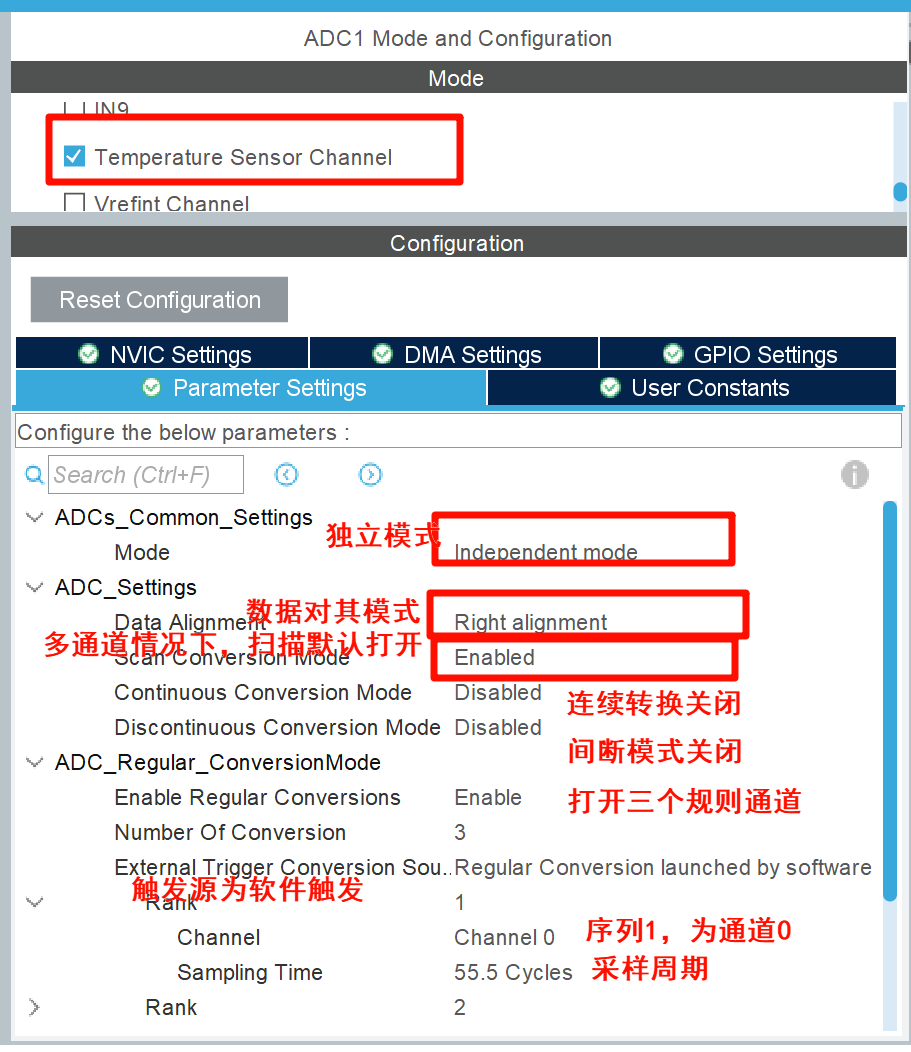

2、cubemax参数配置解读

Data alignment：数据对齐模式：分为左对齐和右对齐Right alignment

STM32中的ADC是12位（0-4095）的，但是数据寄存器拥有16位，故存在数据对齐的问题。
数据右对齐，即作为转换结果的12位数据向右靠，高位补0。
数据左对齐，即作为转换结果的12位数据向左靠，低位补0。

一般通常使用数据右对齐，这样在读取16位寄存器，直接就是转换结果。
如果选择左对齐，直接读取，得到的数据会比实际的数据大，因为数据左对齐就是把数据左移4次，二进制特点：就是数据左移一次，就等效于把数据乘以2。这里左移4次，相当于乘以16，所以直接读取，得到的数据会比实际的数据大16倍。

左对齐用处：当对分辨率的要求不高时（对电压仅作大概的判断即可）可以采用左对齐，将数据寄存器的高8位取出，就相当于舍弃了转换结果的4位的精度，12位的ADC退化位为8位的ADC。

Scan Conversion Mode: 扫描模式（勾选了多通道后会默认打开）

Continuous Conversion Mode：连续转换模式

DisContinuousConversion Mode：间断转换模式

这三个参数需要放一起进行理解

单次转换非扫描模式单次转换扫描模式

连续转换非扫描模式连续转换扫描模式

单次转换：

每触发一次，转换结束就会停下来，下次转换就得再触发才能开始。

连续转换：

一次转换完成后不会停止，而是立刻开始下一轮的转换，并持续下去。

非扫描模式：

只对存放在序列1的通道起作用。

扫描模式：

可以根据配置的顺序依次采集多个ADC通道

小结：转换作用的是完整的采集之间是否的连续关系，扫描则是一次完整采集中的通道是否连续关系

间断模式：

在扫描模式的情况下，还可以使用间断模式。它的作用是在扫描的过程中，每隔几次转换就暂停，需要再次触发才能继续。

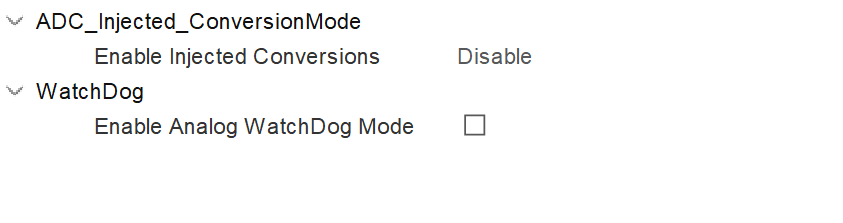

注入通道和看门狗

这个项目暂不涉及，先做了解即可

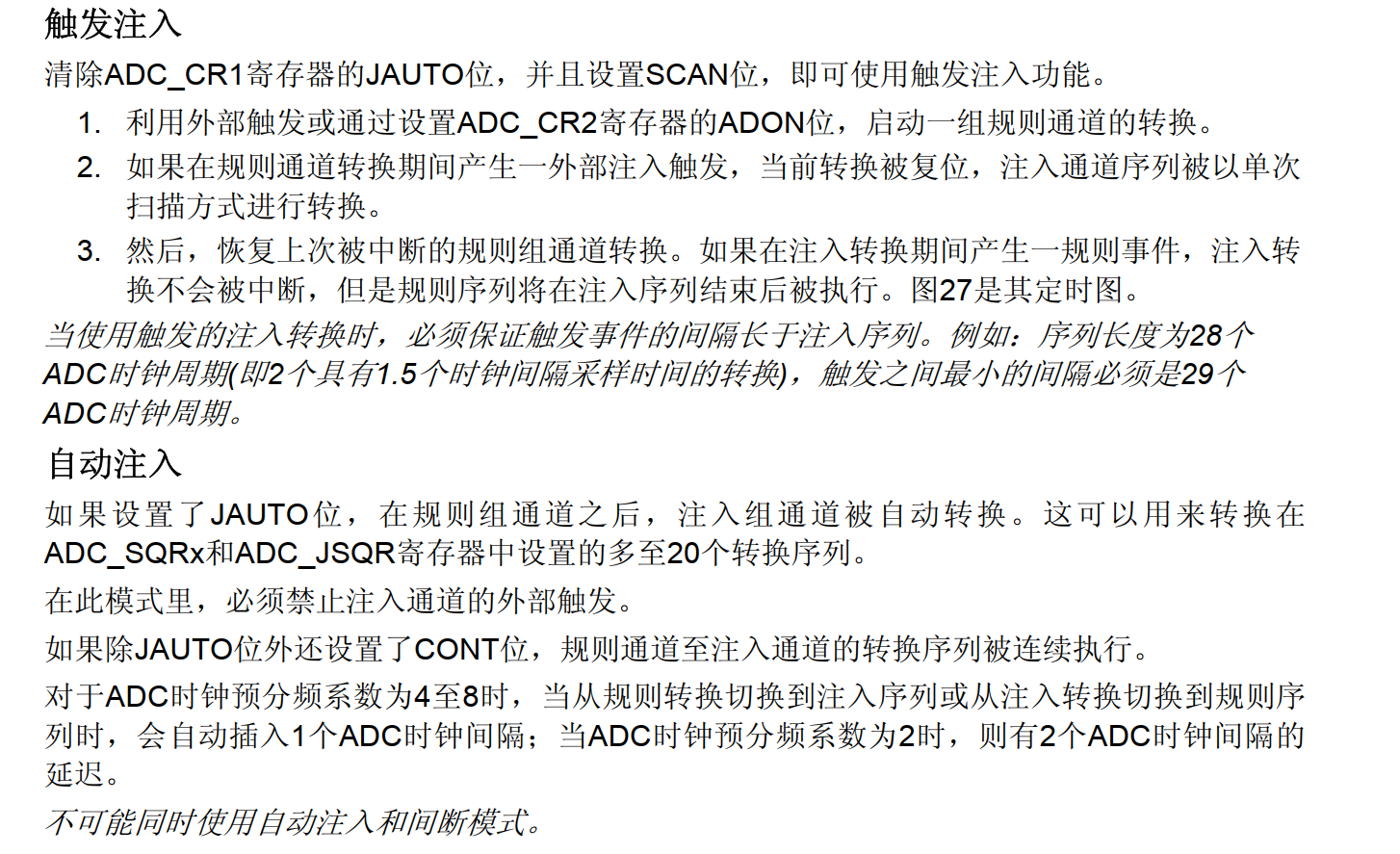

根据数据手册，可将注入通道理解为ADC里的中断，当注入通道触发时，暂停正在转换的规则通道，优先处理注入通道转换，完成后回到规则通道暂停的位置继续执行。

看门狗可以理解为事件中断，当转换的值低于或者高于配置的值时，就会触发中断。

二、硬件连接

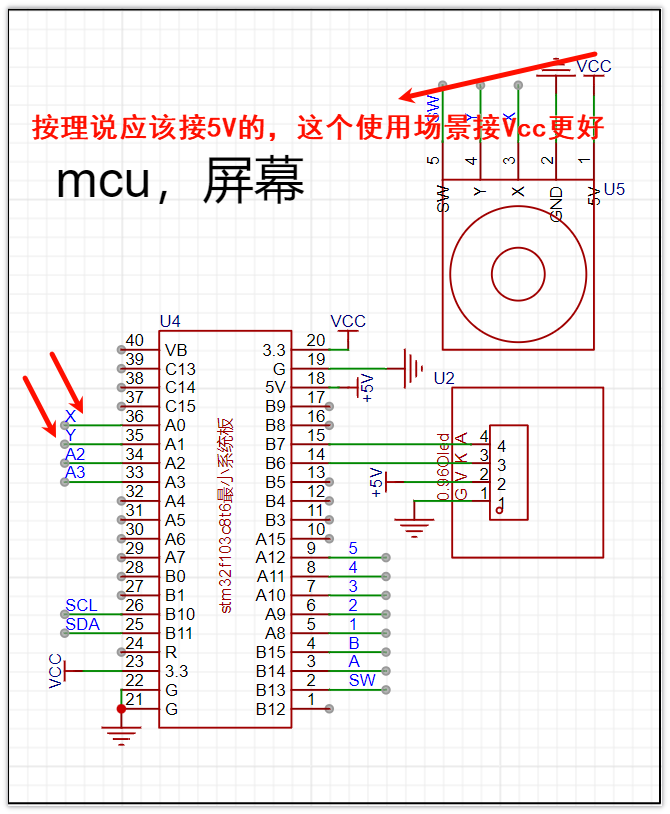

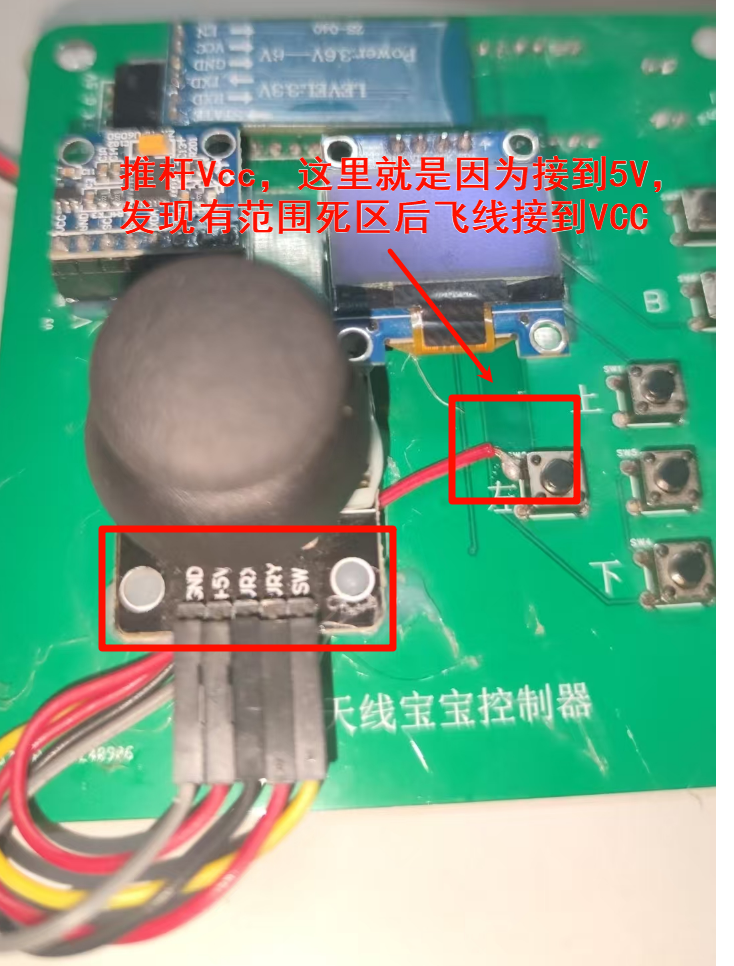

根据原理图连接硬件，要注意的是5V接VCC，因为stm32f103c8t6 的ADC采集范围只有0-3.3V，如果为5V的话，就会导致推杆有死区，在3.3-5V范围时数据皆为4095不改变。导致无法判定位置，所以接VCC就好，这样就不会有死区。

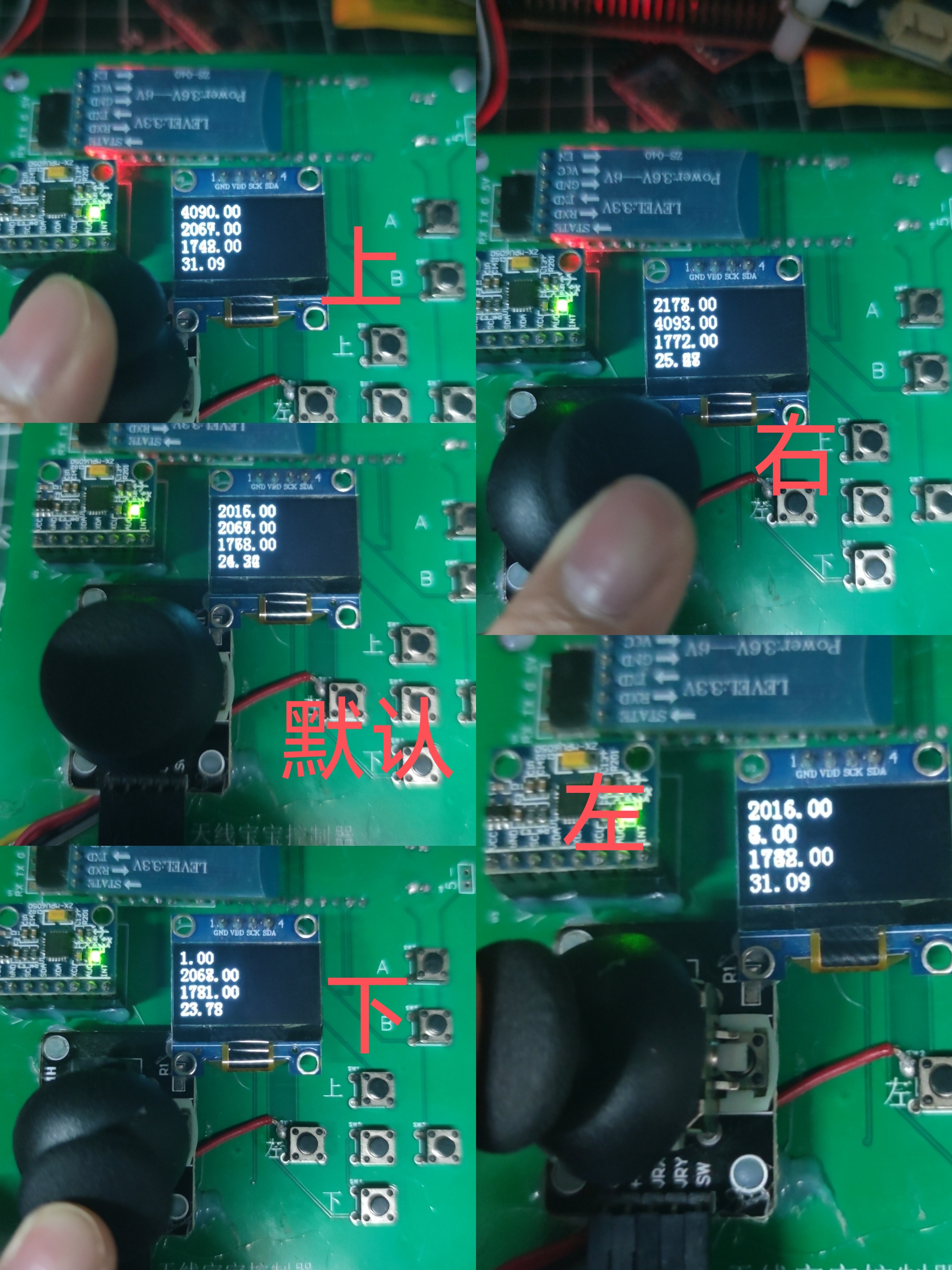

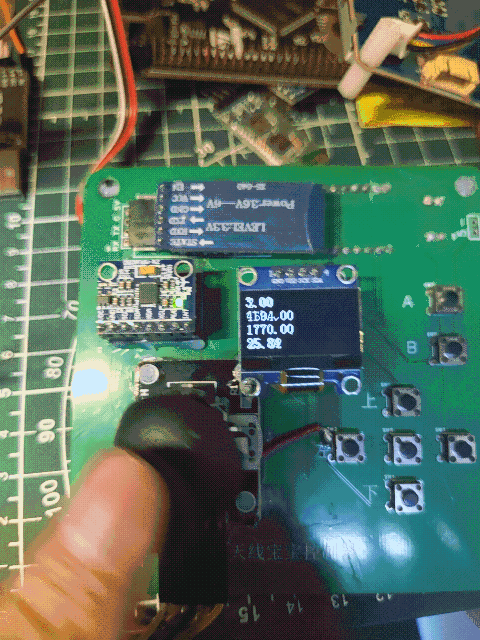

实物照片

三、cubemax项目配置

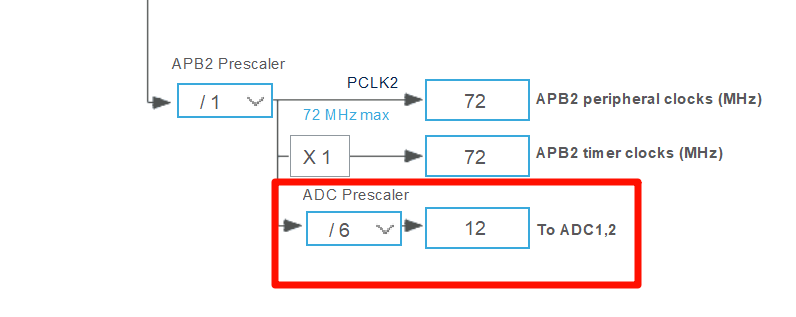

这里我选择DMA的方式接收数据，配置ADC分频为6分频，这时ADC时钟频率为12M

选ADC1的IN0和IN1以及一个内部温度通道

勾选ADC1 通道

勾选ADC1的IN0和IN1以及一个内部温度通道

这里我们只用到了ADC1，所以ADC通用设置默认为独立（Independent）模式

数据对齐

数据对齐为右对齐

连续模式

连续模式关闭，在程序中手动循环开启达到循环的效果，还有一个因素是开启连续模式后会一直进行采集，而且DMA数据地址是递增的，假如存放地址的数组不够大的话就会导致数据溢出，程序卡蹦，而且这样的话采集到的数据也难以辨认对应的哪条通道；

间断模式

间断模式也关闭，执行几次转换后关闭，暂时不需要，我们配置的三个通道转换完成后自动停止，和这个功能重复，不需要再配置；

触发源选择

触发源选择为软件触发，在程序中使用相应函数开启即可；

将规则通道数配置

将规则通道数改为3条，然后根据需求配置三个通道顺序，采样时间均设置为55.5个周期

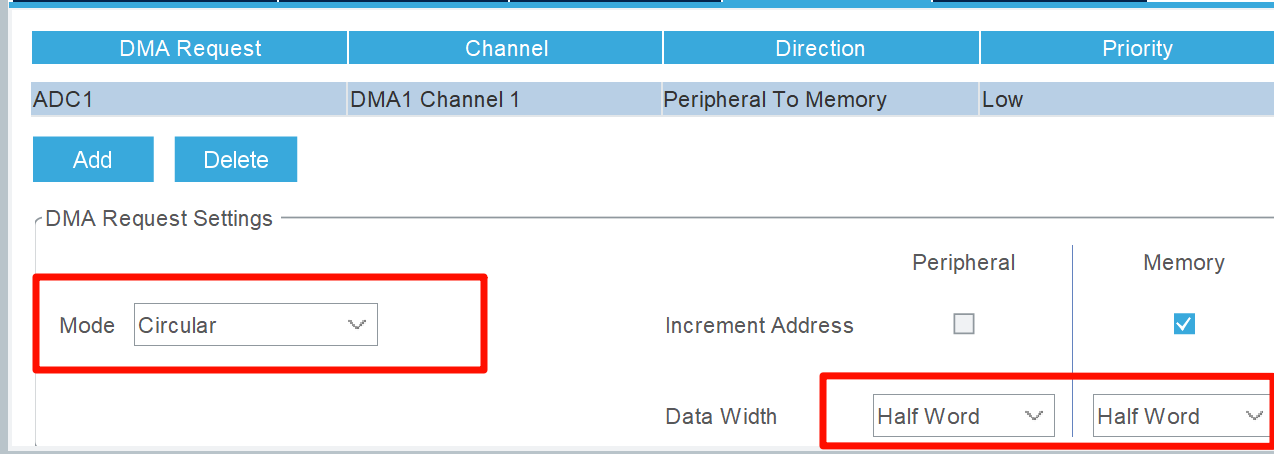

DMA配置，添加ADC1通道，配置为循环模式，字宽为半字

ok，配置完成生成工程。

四、代码

main.c

#define   ADC_CHANNELS 3               // ADC通道数量
uint16_t  adc_buffer[ADC_CHANNELS];    // 数组存储三个通道的数据
float     voltage[ADC_CHANNELS];       // 转换后的电压值
char buff[20];                         //用来给OLED显示
float temp;                          //温度
//声明类型转换函数
void Float_To_Str(float num, char *buffer);

int main()
{

/*
省略cubemax生成的初始化代码
*/

//校正（初始化）ADC通道，让数据更精确
HAL_ADCEx_Calibration_Start(&hadc1);

while (1)
  {
    /* USER CODE END WHILE */
    /* USER CODE BEGIN 3 */
/*
手动开启ADC、DMA转换，转换完成会自动停止，
放循环里就实现了连续转换的效果
*/
  HAL_ADC_Start_DMA(&hadc1,(uint32_t*)adc_buffer,ADC_CHANNELS);
/*
我这里因为是使用OLED进行显示带有小数的数据
所以封装了一个将float类型转换为字符的函数

*/
  Float_To_Str(adc_buffer[0],buff);
  OLED_ShowString(1,1,buff);
//通过OLED显示数据，要使用的话记得配置OLED模块
  HAL_UART_Transmit(&huart2,buff,sizeof(buff),1000);
//通过串口阻塞模式将数据发送出去,要使用的话记得配置和使能串口

  Float_To_Str(adc_buffer[1],buff);
  HAL_UART_Transmit(&huart2,buff,sizeof(buff),1000);
  OLED_ShowString(2,1,buff);

  Float_To_Str(adc_buffer[2],buff);
  HAL_UART_Transmit(&huart2,buff,sizeof(buff),1000);
  OLED_ShowString(3,1,buff);

 //根据内部电压对应温度关系计算温度
  voltage[2]=(adc_buffer[2]*3.3)/4095;
  temp = (1430-voltage[2]*1000)/4.3+25;

  Float_To_Str(temp,buff);
  HAL_UART_Transmit(&huart2,buff,sizeof(buff),1000);
  OLED_ShowString(4,1,buff);
  }
  /* USER CODE END 3 */
}

void Float_To_Str(float num, char *buffer)

void Float_To_Str(float num, char *buffer)
 {
    int integer = (int)num;
    int decimal = (int)((num - integer) * 100 + 0.5); // +0.5实现四舍五入

    if(decimal >= 100)
     { // 处理进位（如3.999→4.00）
        decimal -= 100;
        integer++;
    }

    // 格式化为字符串（如"123.45"），要包含头文件#include "stdio.h"
    sprintf(buffer, "%d.%02d   ", integer, decimal);
}
