在我们的日常生活中，电路无处不在。从家庭中的灯光到手机的充电器，电路都是实现这些功能的基础。而基尔霍夫定律作为电路分析的核心工具，帮助我们理解和设计复杂的电路系统。本文将通过生动的例子和详细的解释，帮助你轻松掌握基尔霍夫定律，并学会如何运用它解决实际问题。

目录

1. 基尔霍夫定律简介
2. 基尔霍夫电流定律（KCL）
3. 基尔霍夫电压定律（KVL）
4. 基尔霍夫定律的应用实例
5. 流程图解析
6. 总结与建议

---

1. 基尔霍夫定律简介

基尔霍夫定律是电路分析中的基本定律，由德国物理学家古斯塔夫·罗伯特·基尔霍夫于1845年提出。它描述了电路中电流和电压的分布规律，是分析复杂电路的重要工具。基尔霍夫定律包括两个部分：

• 基尔霍夫电流定律（KCL） ：在任一节点处，流入节点的电流总和等于流出节点的电流总和。
• 基尔霍夫电压定律（KVL） ：在任一闭合回路中，沿回路一周的电压降之和等于零。

这两个定律不仅适用于直流电路，也适用于交流电路及含有电子元件的非线性电路分析。

---

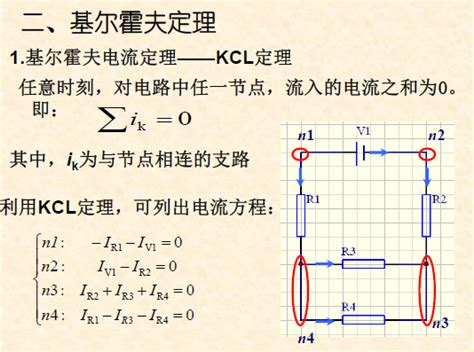

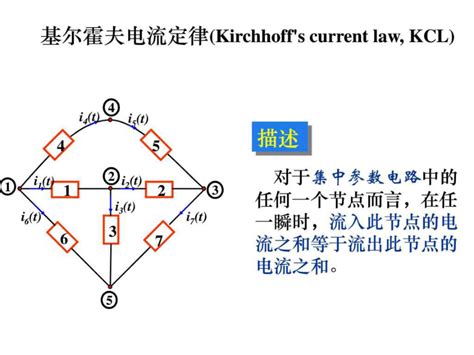

2. 基尔霍夫电流定律（KCL）

基尔霍夫电流定律指出，在任何节点处，流入节点的电流之和等于流出节点的电流之和。公式表示为：

$$\sum I_{\text{流入}}=\sum I_{\text{流出}}$$

例如，假设一个节点连接了三条支路，其中两条支路的电流分别为 $I_1$ 和 $I_2$，另一条支路的电流为 $I_3$。如果 $I_1$ 和 $I_2$ 是流入节点的电流，而 $I_3$ 是流出节点的电流，则有：

$$I_1+I_2=I_3$$

这个定律类似于水流的守恒原理：流入某个地方的水量必须等于流出该地方的水量。

---

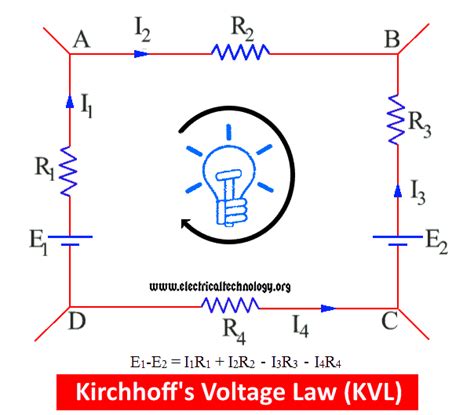

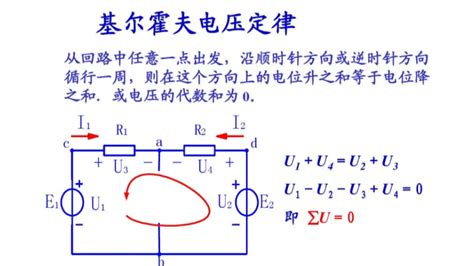

3. 基尔霍夫电压定律（KVL）

基尔霍夫电压定律指出，在任何闭合回路中，沿回路一周的电压降之和等于零。公式表示为：

$$\sum U=0$$

例如，假设一个简单的串联电路，包含两个电阻 $R_1$ 和 $R_2$，以及一个电源 $E$。根据欧姆定律，电压降可以表示为：

$$U_1=I\cdot R_1$$
$$U_2=I\cdot R_2$$

其中 $I$ 是回路中的电流。根据 KVL，整个回路的电压降之和为零：

$$E=U_1+U_2$$

这表明电源提供的能量完全用于克服电阻上的电压降。

---

4. 基尔霍夫定律的应用实例

实例一：简单并联电路

假设一个并联电路包含两个电阻 $R_1=4\Omega$ 和 $R_2=6\Omega$，并由一个电源供电。我们需要计算每个电阻上的电流。

1. 计算总电流：根据欧姆定律，电源电压为 $E=12V$。总电流为：
   $$I_{\text{总}}=\frac{E}{R_{\text{总}}}=\frac{12}{4+6}=1.2A$$

2. 应用 KCL 和 KVL：

   • 根据 KCL，流入节点的电流等于流出节点的电流。
   • 根据 KVL，电源电压等于各支路电压之和。

3. 计算各支路电流：

   • 对于 $R_1$：
     $$I_1=\frac{E}{R_1}=\frac{12}{4}=3A$$
   • 对于 $R_2$：
     $$I_2=\frac{E}{R_2}=\frac{12}{6}=2A$$

通过这个例子，我们可以看到基尔霍夫定律在并联电路中的应用。

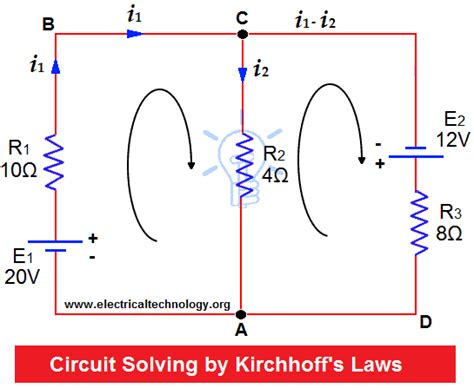

实例二：复杂直流电路

假设一个复杂直流电路包含多个节点和回路。我们需要计算各支路的电流和电压。

1. 绘制电路图：首先标出所有节点和回路。
2. 应用 KCL 和 KVL：
   • 对每个节点列出 KCL 方程。
   • 对每个回路列出 KVL 方程。
3. 解方程组：通过联立方程组求解未知电流和电压。

例如，在一个包含三个节点和两个回路的电路中，我们可以通过矩阵方法或代数方法求解。

---

5. 流程图解析

为了更好地理解基尔霍夫定律的应用，我们可以借助流程图来分析电路问题。以下是一个简单的流程图示例：

通过这个流程图，我们可以清晰地看到分析电路的步骤：从识别节点和回路开始，到列出方程并求解未知量。

---

6. 总结与建议

基尔霍夫定律是电路分析的基础工具，适用于各种类型的电路。通过学习 KCL 和 KVL，我们可以解决复杂的电路问题，并为电路设计提供理论支持。以下是一些建议：

• 多做练习：通过实际案例练习，加深对基尔霍夫定律的理解。
• 结合其他方法：如戴维南定理、诺顿定理等，可以更高效地解决复杂问题。
• 关注细节：在分析电路时，注意电流方向和电压参考方向的设定。
