兩款 STM32H7xx 攝影模組開發板 (H750XBH6 / H743VIT6)

摘要：本文对比了两款STM32H7系列开发板（H750XBH6和H743VIT6）的性能差异，重点分析其内存配置对摄像头开发的影响。两款均采用480MHz Cortex-M7核心，主要区别在于H743具有更大Flash（2MB vs 128kB），但H750额外配置了16MB外部SRAM。作者指出，虽然H743更适合边缘计算开发，但STM32系列普遍内存有限，相较之下ESP32-S3Cam模组（8

weixin_47507526

1102人浏览 · 2025-05-24 08:58:42

weixin_47507526 · 2025-05-24 08:58:42 发布

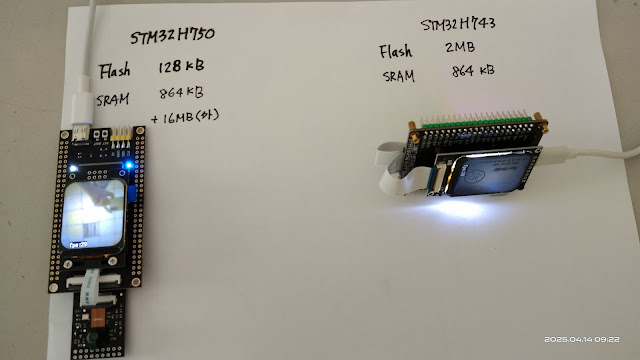

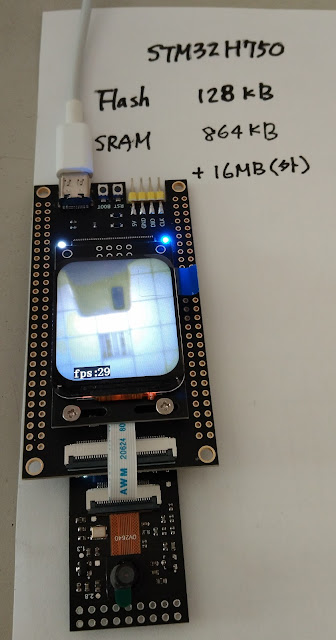

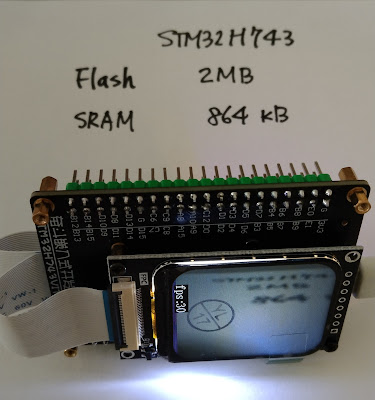

最近動手研究兩款 STM32H7xx 系列的開發板，去年已經做過 STM32H750 相關的案子，這次是研究攝像頭模組。購買一塊是 H750XBH6，另一塊是 H743VIT6，兩款的核心都是 Cortext-M7，最高時脈 480MHz，屬於 STM32 系列的高效能晶片，開發板適合實現照相﹑攝影﹑記錄...等功能。兩款的主要差別在於 Flash 和 SRAM 容量的大小，如下圖。Flash 128kB vs 2MB，H743可以用來開發更大型複雜的程式。內部可使用的 SRAM 都是 864kB，透過擴充介面，可以外部再增加 SRAM 容量，H750 開發板外部又多了 16MB SRAM，可惜 H743 開發板沒有外增 SRAM。

若要開發邊緣運算的功能，所占用的 Flash 和 SRAM 空間都不少，這兩款開發板以 STM32H743 最為適合，但是需要再外增 SRAM 容量才行。實際上，STM32 市面上的開發板還沒看到帶有特大的記憶空間，反觀 ESP32-S3 Cam 模組很容易買到 Flash 8MB / SRAM 8MB 的型號板子，因此未來想要開發影像方面的功能，或許用 ESP32 做為前期研究較為適合，且價格更便宜。
