在MacOS下STM32标准库移植

在MAC OS中使用标准库开发STM32，移植STM32标准库，并在Mac OS下进行开发。

遇到困难就放弃：去睡觉

1235人浏览 · 2025-05-24 15:43:17

遇到困难就放弃：去睡觉 · 2025-05-24 15:43:17 发布

在Mac OS下只能使用HAL库开发SMT32？不，也可以是使用标准库，这节课教教大家怎么在Mac OS下移植标准库代码，同时可也以调试

一、准备

1、安装open-ocd

下载安装：brew install open-ocd

查看是否安装成功：open-ocd -v

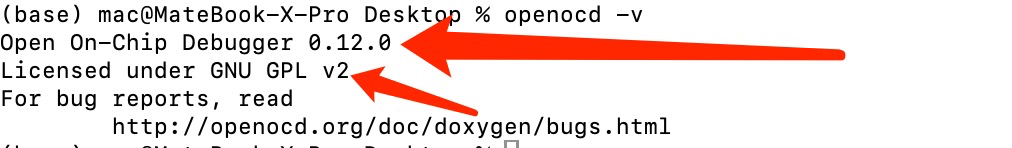

有版本号这表示安装成功：

2、安装交叉编译器arm-none-eabi-gcc

下载安装：brew install --cask gcc-arm-embedded

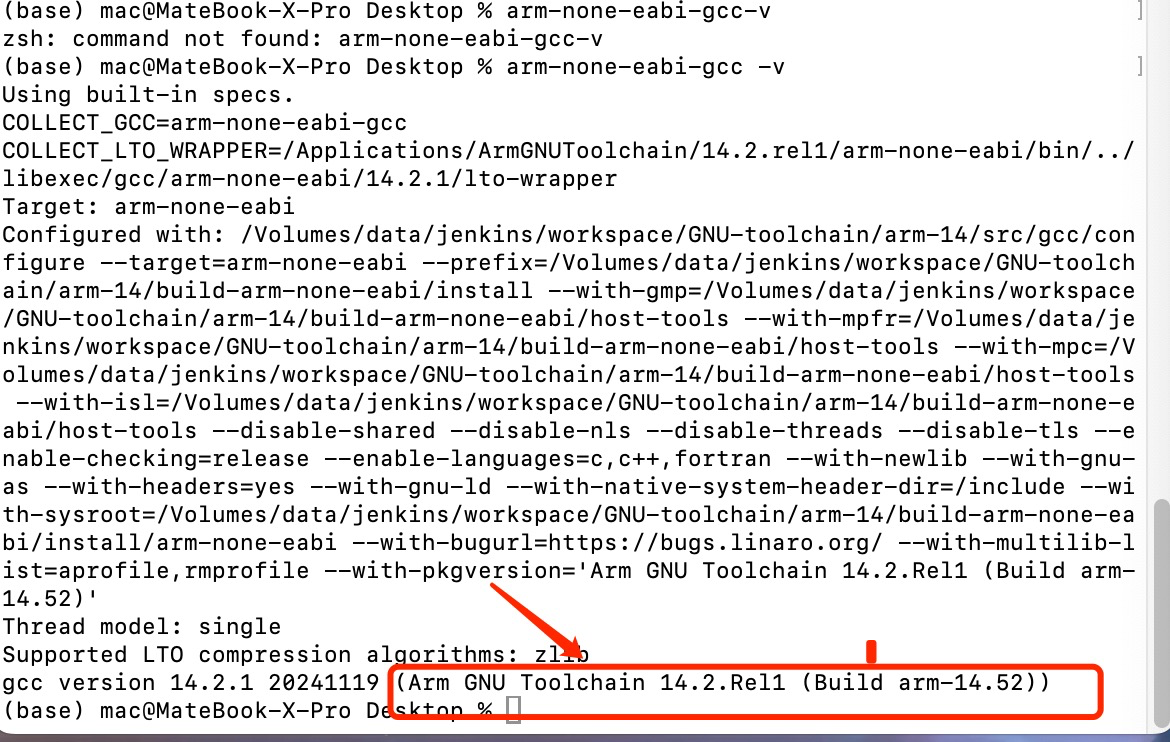

查看是否安装成功：arm-none-eabi-gcc -v

查看编译器版本时一定要有后面这个Arm GNU Toolchain的版本号才是安装成功，正常只要按照这个按照都会安装成功：

3、下载标准库固件库

固件库下载网站：https://www.st.com.cn/zh/embedded-software/stm32-standard-peripheral-libraries.htmlhttps://www.st.com.cn/zh/embedded-software/stm32-standard-peripheral-libraries.html

二、标准库文件解析

STM32F10x_StdPeriph_Lib_V3.6.0 2/

├── _htmresc/ //STM的一些LOGO
├── Libraries/
│ ├── CMSIS/                                         // Cortex微控制器软件接口标准
│ └── STM32F10x_StdPeriph_Driver/                  // 标准外设驱动
├── Project/
│ ├── STM32F10x_StdPeriph_Examples/         // 外设示例代码
│ └── STM32F10x_StdPeriph_Templates/         // 工程模板
└── Utilities/                                                  // 评估板特定代码

三、移植工程

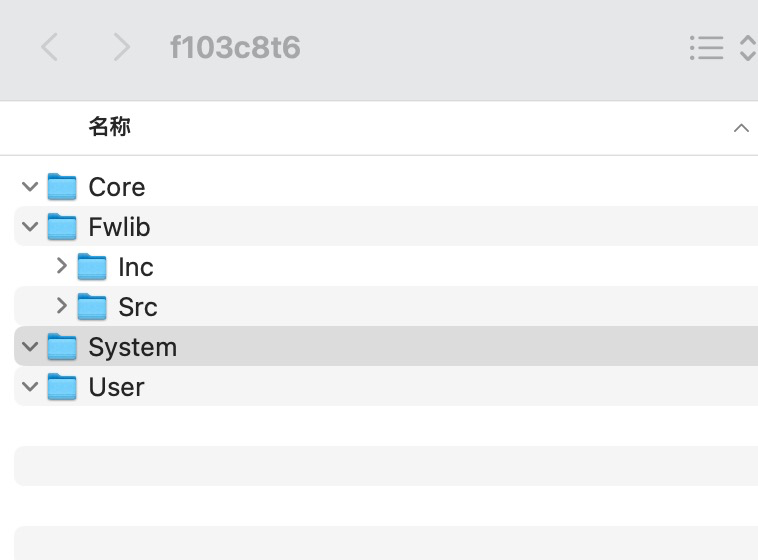

（一）创建工程模版

f103c8t6/

├── Core/ //存放核心文件
├── Fwlib/
│ ├── Inc/ // 存放标准库驱动的头文件
│ └── Src/ // 存放标准外设驱动的源文件
├── System/ //存放系统相关的文件
└── User/ // 存放main等一类文件

（二）添加文件

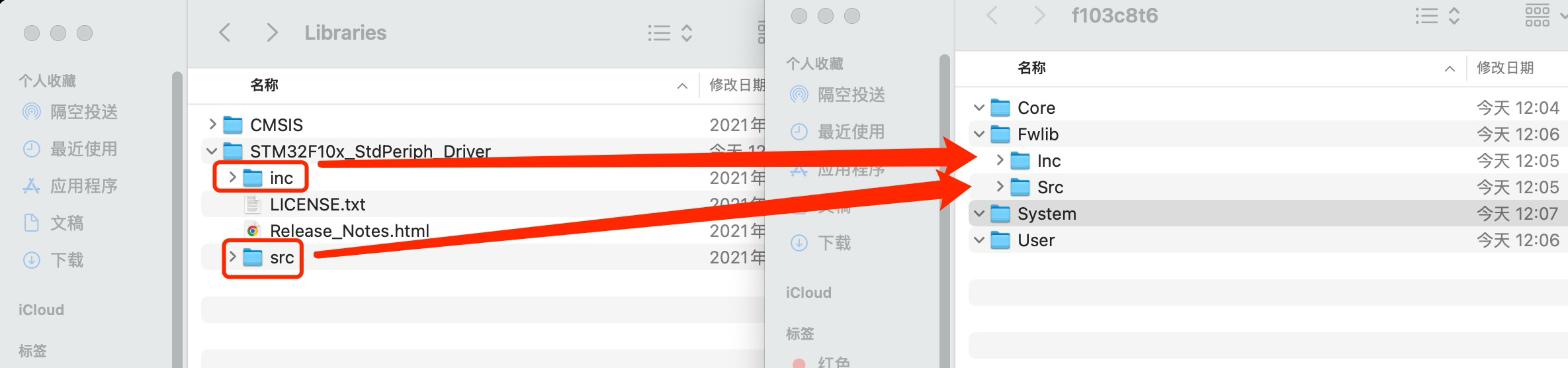

1、在Fwlib中添加头文件和源文件

将STM32F10x_StdPeriph_Lib_V3.6.0 2/Libraries/下的inc和inc中的文件分别复制到项目中的Fwlib/Inc和Fwlin/Src文件夹中：

2、Core中添加文件

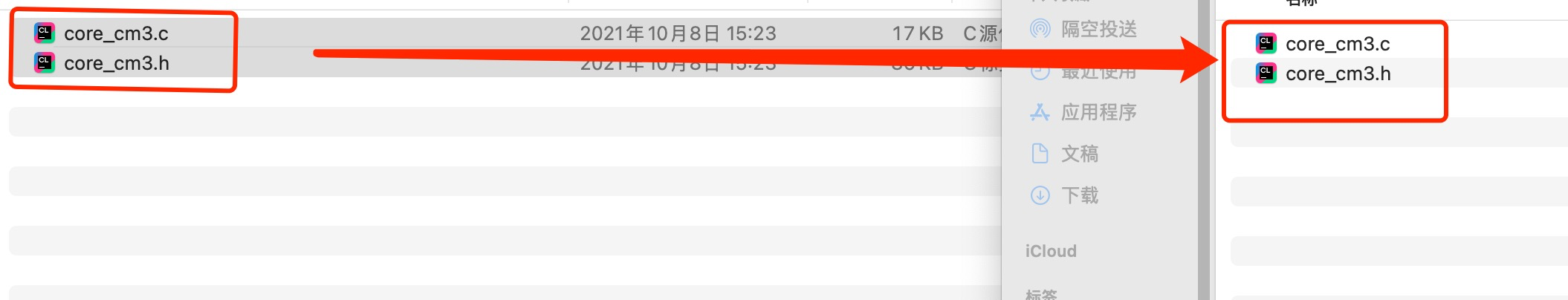

将STM32F10x_StdPeriph_Lib_V3.6.0 2/Libraries/CMSIS/CM3/CoreSupport中的文件复制到Core中：

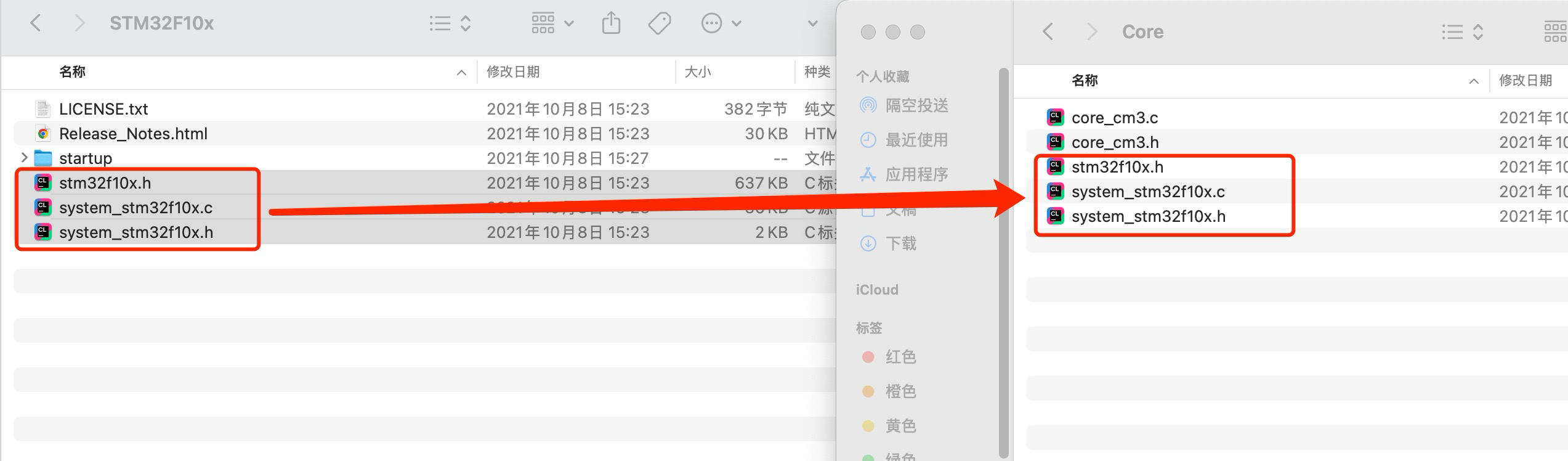

将STM32F10x_StdPeriph_Lib_V3.6.0 2/Libraries/CMSIS/CM3/DeviceSupport/ST/STM32F10x中的.h和.c文件也复制到Core中：

3、复制启动文件

因为我们使用的是GCC编译器所以选择启动文件是要用GCC的。

将STM32F10x_StdPeriph_Lib_V3.6.0 2/Libraries/CMSIS/CM3/DeviceSupport/ST/STM32F10x/startup/gcc_ride7文件夹下的startup_stm32f10x_md.s文件复制的项目顶层文件夹下：

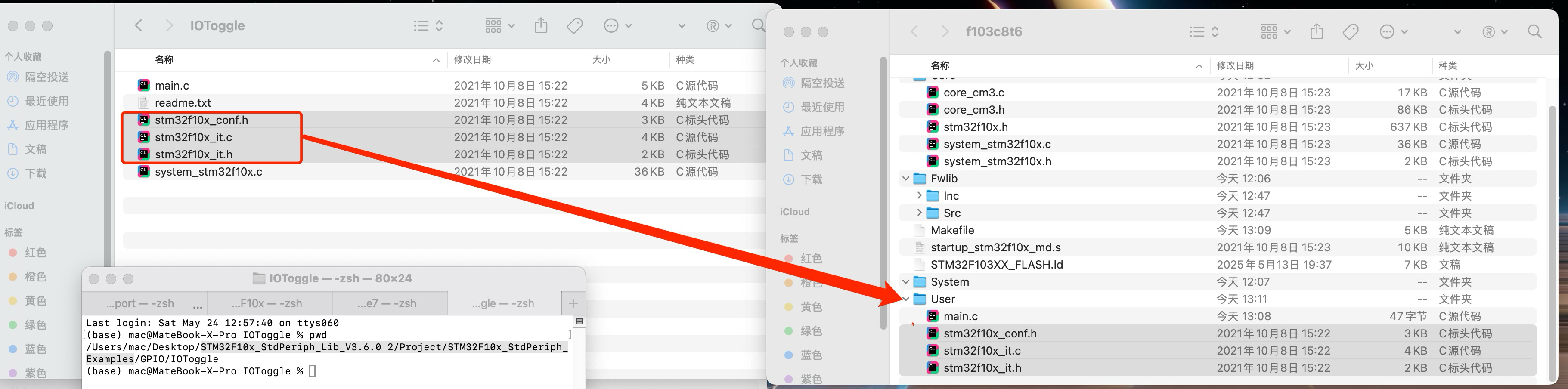

4、添加配置和中断文件

进入STM32F10x_StdPeriph_Lib_V3.6.0 2/Project/STM32F10x_StdPeriph_Examples的任意一个示例工程，将其中的stm32f10x_it.c、stm32f10x_it.h、stm32f10x_conf.h复制到我们的User文件夹中：

然后再User文件夹中创建我们的main.c

4、链接文件和Makefile

这一部分建议使用STM32Fcubemx生成hal库使用的链接文件（直接使用）和Makefile（需要修改）然后修改。

下面我们修改Makefile文件：

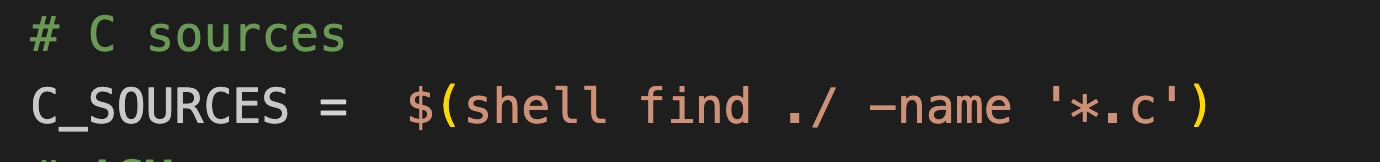

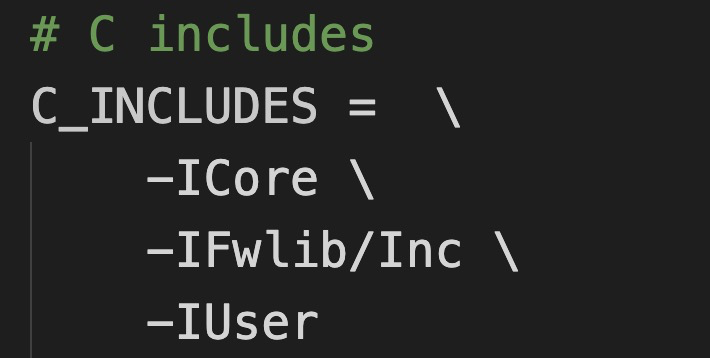

C_SOURCES和C_INCLUDES按照自己的添加：也可以想我这样

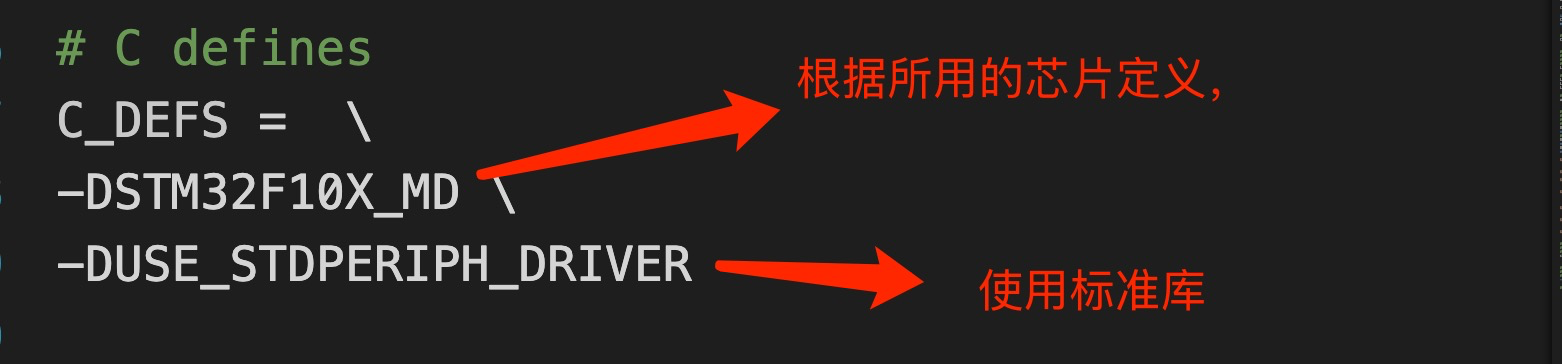

C_DEFS宏定义：

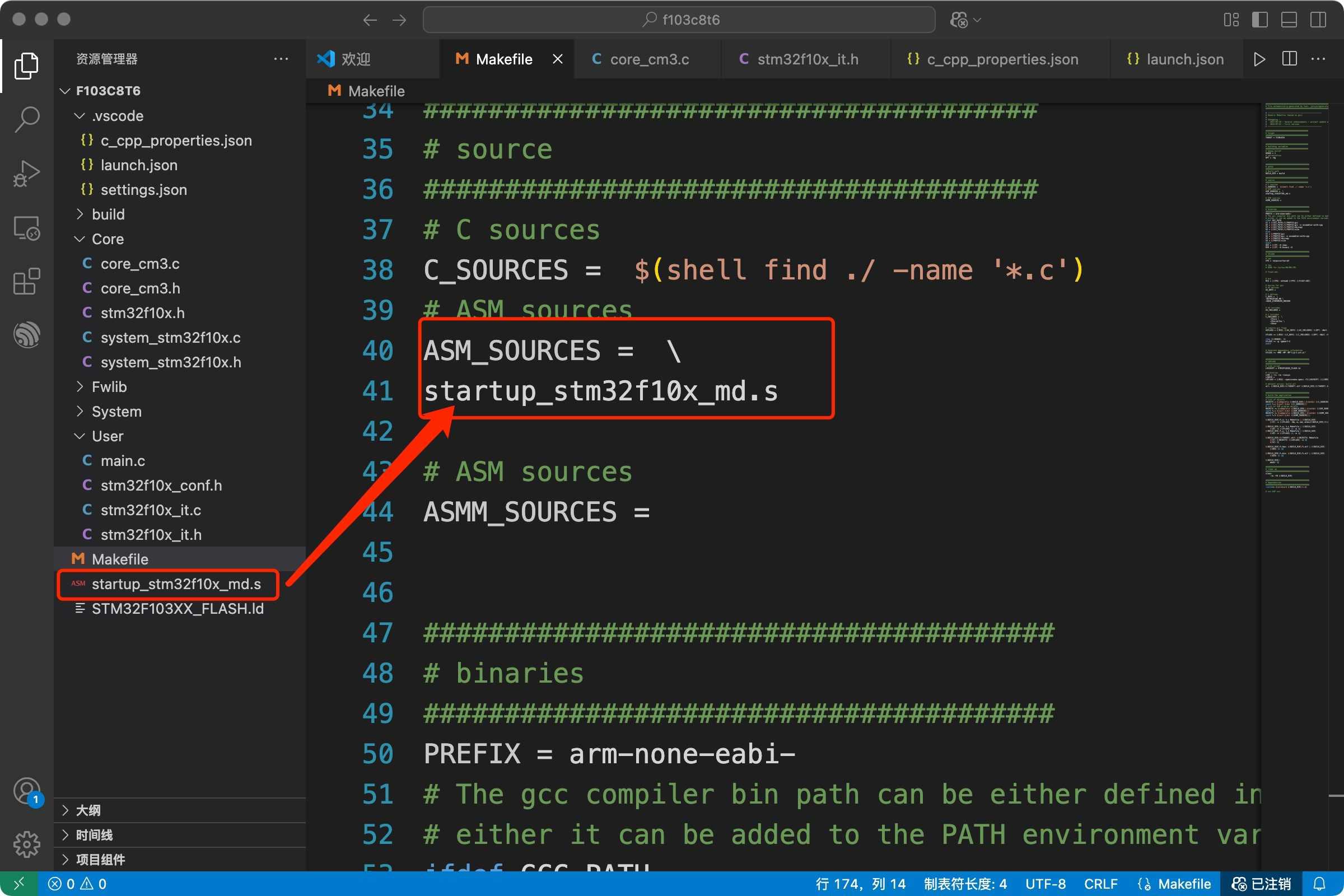

启动文件

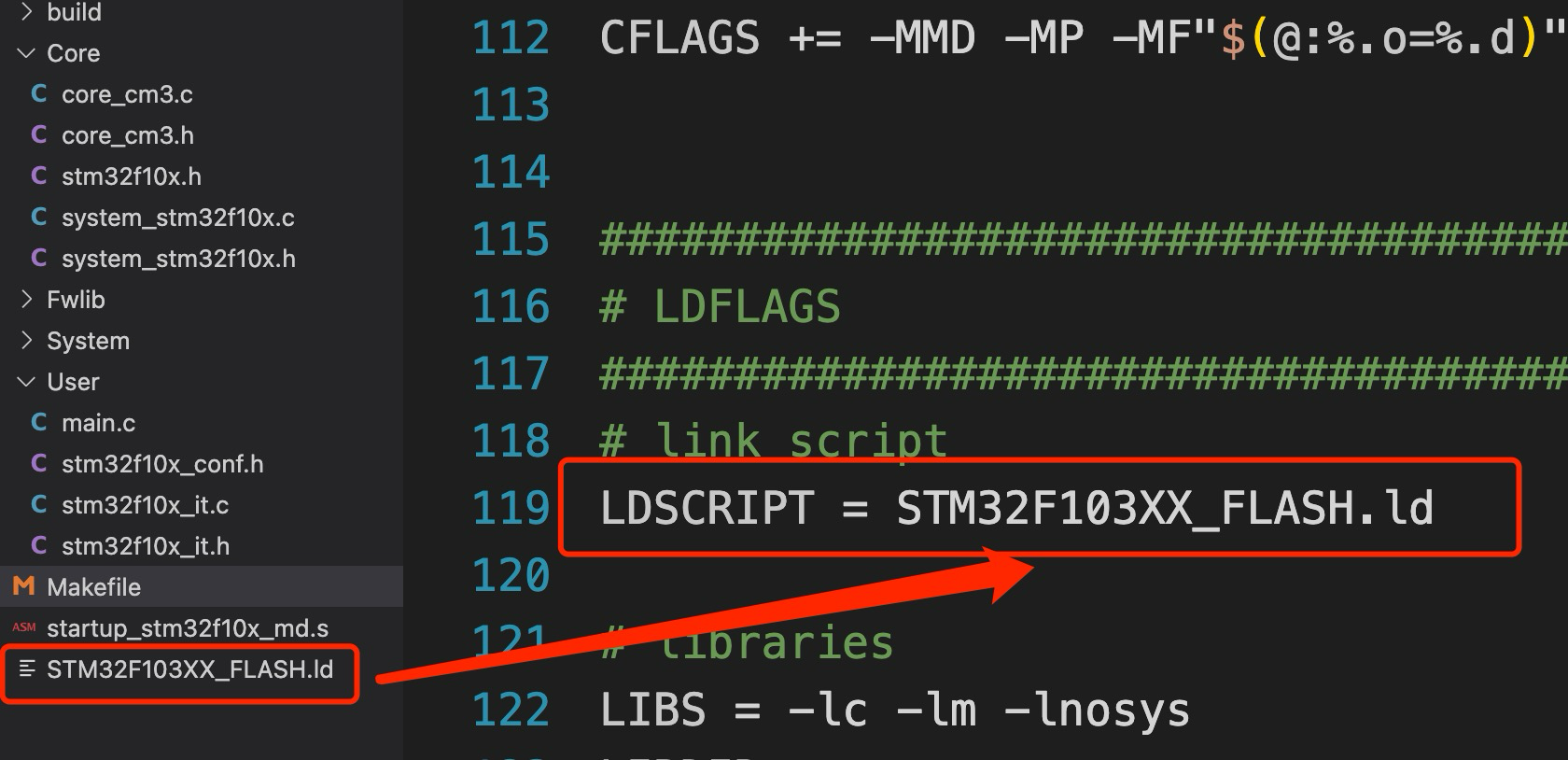

链接文件：

makefile修改完成

需要的文件都复制好了，现在可以编译测试了

（三）编译测试

使用make命令编译项目：

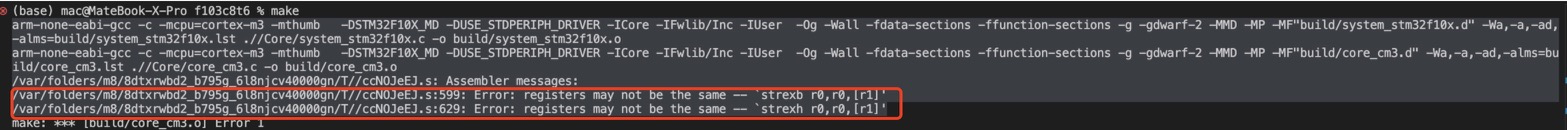

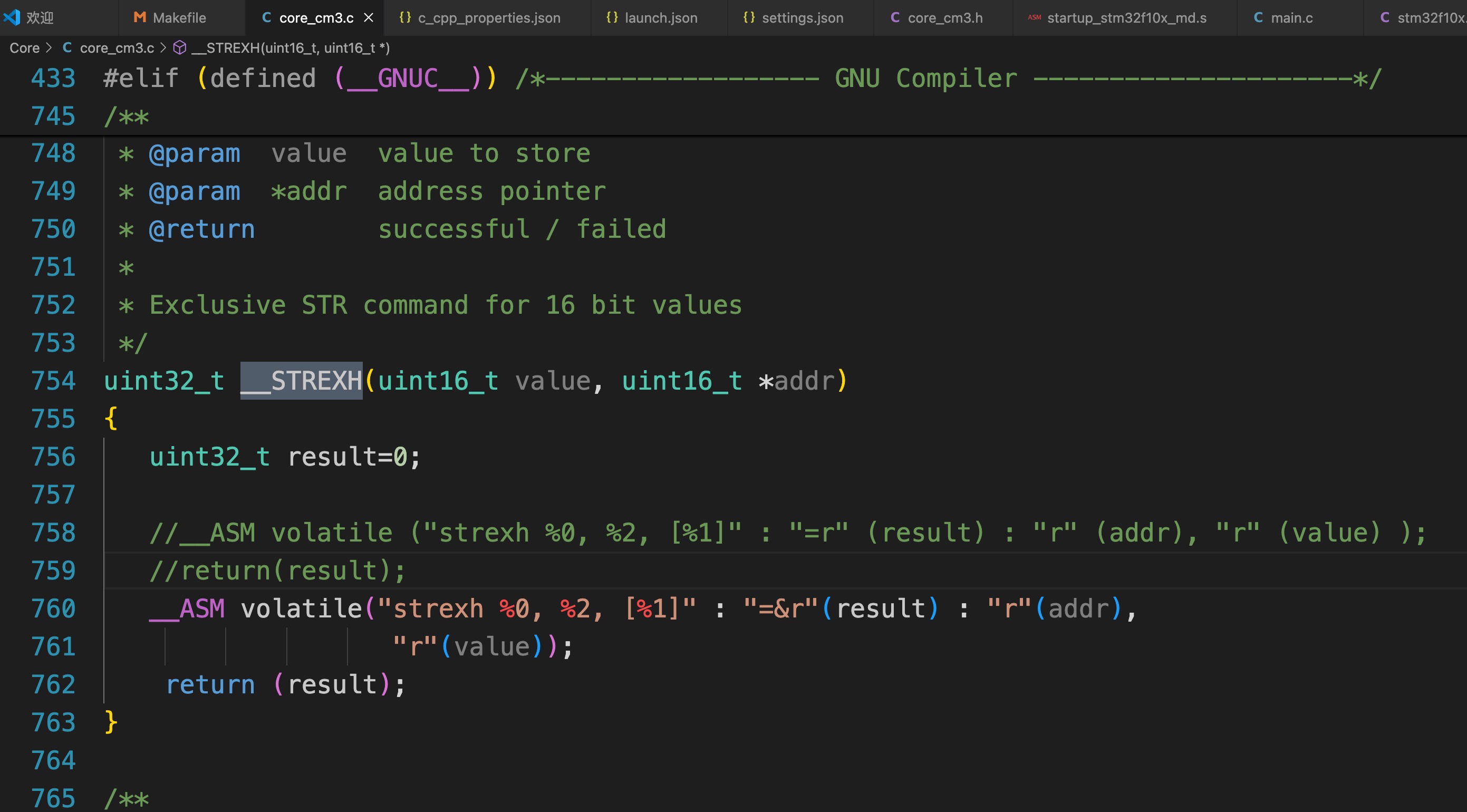

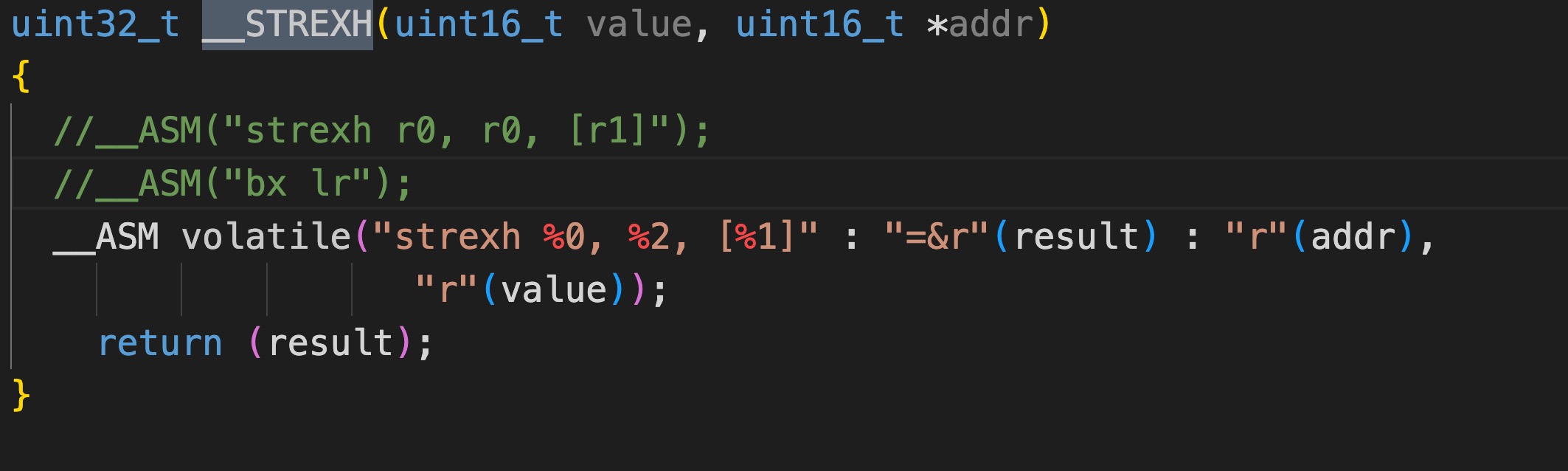

发现有两个错误，这两个个错误是由于在STM32标准外设库的core_cm3.c文件中，使用了不正确的内联汇编指令导致的。具体来说，strexb和strexh指令要求目标寄存器和值寄存器不能相同。下面修复这个问题：


uint32_t __STREXB(uint8_t value, uint8_t *addr)
{
   uint32_t result=0;

   //__ASM volatile ("strexb %0, %2, [%1]" : "=r" (result) : "r" (addr), "r" (value) );
   //return(result);

    __ASM volatile("strexb %0, %2, [%1]" : "=&r"(result) : "r"(addr),
                   "r"(value));
    return (result);
}

uint32_t __STREXH(uint16_t value, uint16_t *addr)
{
   uint32_t result=0;

   //__ASM volatile ("strexh %0, %2, [%1]" : "=r" (result) : "r" (addr), "r" (value) );
   //return(result);
   __ASM volatile("strexh %0, %2, [%1]" : "=&r"(result) : "r"(addr),
                   "r"(value));
    return (result);
}

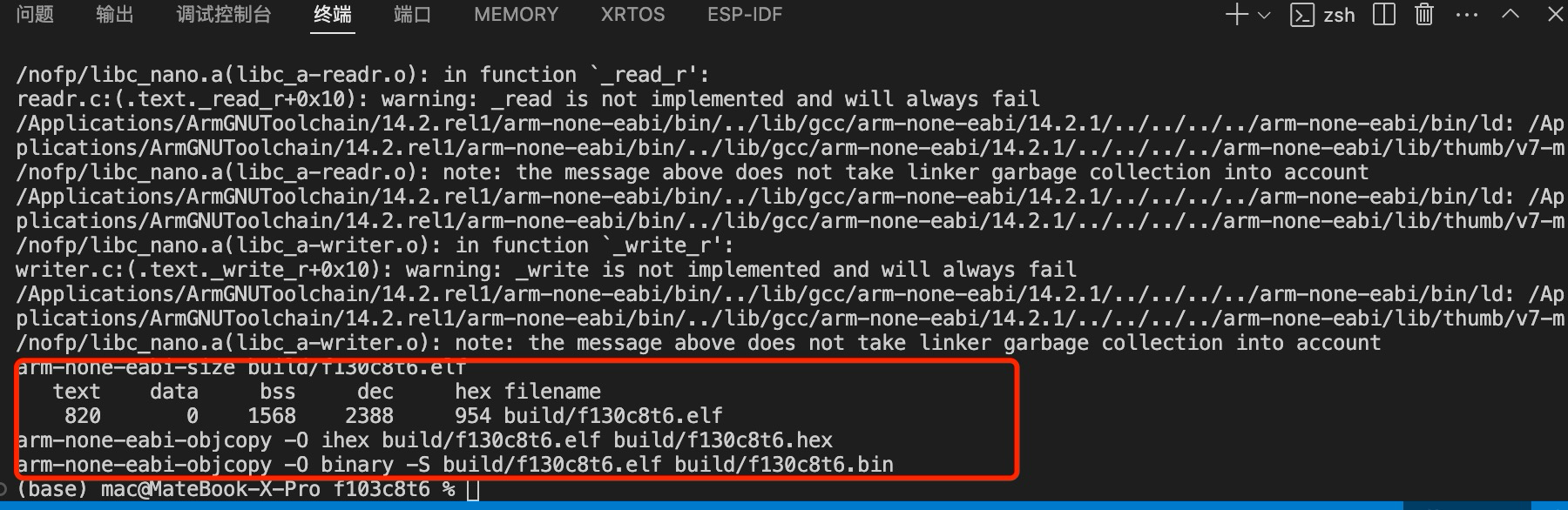

再次编译可以正常编译:
