DHT11介绍

DHT11（数字温湿度传感器）为 3 或 4 针单排引脚封装，连接方便。具有品质卓越、超快响应、抗干扰能力强、性价比极高、超小的体积、极低的功耗的优点，使其成为在测温、测湿应用，在苛刻应用场合的一个非常不错的选择。

DHT11 内置一个电阻式感湿元件和一个 NTC 测温元件，并与一个单片机相连接（DHT11 内部）。每个 DHT11 都在极为精确的湿度校验室中进行校准，校准系数以程序的形式存在传感器中，传感器内部在检测信号的处理过程中要调用这些校准系数。DHT11 采用简易快捷的单线制串行接口，方便系统集成。

DHT11型号介绍

DHT11 工作参数：

1. 湿度测量范围：20~90%RH
2. 湿度测量精度：±5%RH
3. 温度测量范围：0~50℃
4. 温度测量精度：±2℃
5. 工作电压：DC 3.3V/5V

（接线如下，别把正负极接反啦，接反会烧坏掉的）

DHT11	STM32
VCC	3.3/5V
DATA	任意一个GPIO口
GND	GND

DHT11工作原理

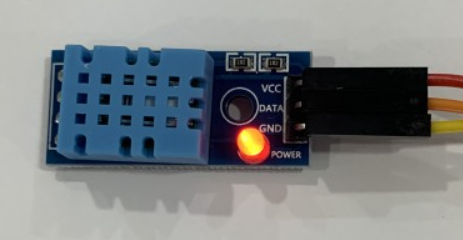

上电后，「电源指示灯/POWER」红灯亮，表示上电成功，正常工作。

DHT11工作时序

正常工作验证

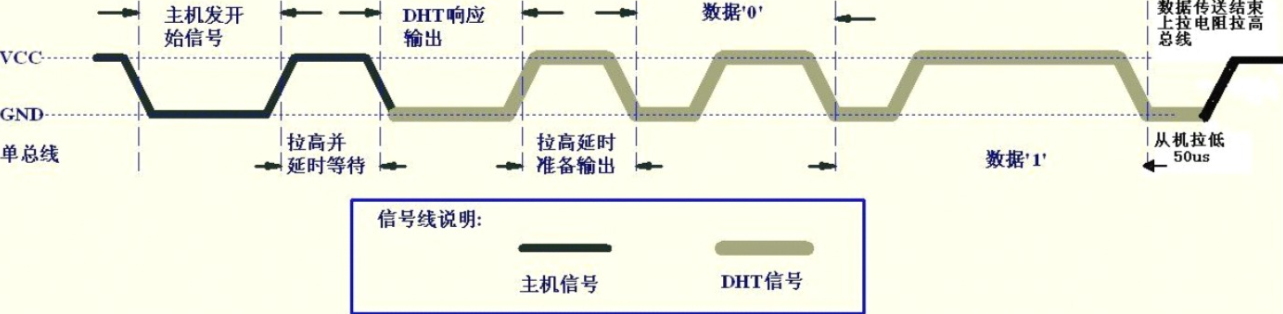

DHT11 整体工作时序为：主机发送开始信号、DHT11 响应输出、主机接收 40bit 数据（湿度数据+温度数据+校验值），结束信号（可选）。具体过程如下：

1. 总线空闲状态为高电平，主机拉低总线等待 DHT11 响应, 主机把总线拉低必须大于 18ms，保证 DHT11 能检测到起始信号；

2. 主机发送开始信号结束后，拉高总线电平并延时等待 20-40us 后，读取 DHT11 的响应信号；

3. DHT11 接收到主机的开始信号后，等待微处理器开始信号结束，发送 80us 低电平响应信号；

4. DHT11 发送 80us 高电平准备发送数据；

5. DHT11 发送 40bit 数据（湿度数据+温度数据+校验值）。

过程	主机	DHT11
1	拉低>18ms
2	拉高20~40us
3		响应 80us 低电平
4		拉高 80us
5		发送 40bit 数据（湿度数据+温度数据+校验值）

起始及响应信号

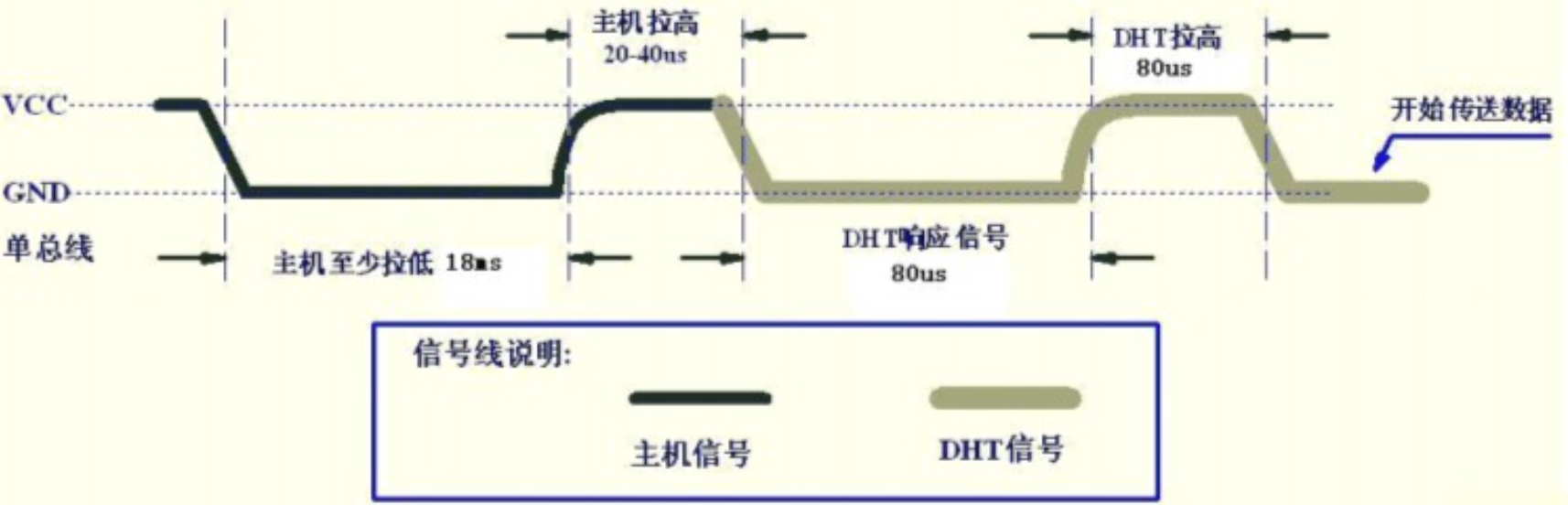

首先主机拉低总线至少 18ms，然后再拉高总线，延时 20~40us，此时起始信号（有时也叫复位信号）发送完毕。

DHT11 检测到复位信号后，触发一次采样，并拉低总线 80us 表示响应信号，告诉主机数据已经准备好了。DHT11 之后拉高总线 80us，然后开始传输数据。如果检测到响应信号为高电平，则 DHT11 初始化失败，请检查线路是否连接正常。

读时序

DHT11 开始传输数据。每 1bit 数据都以 50us 低电平开始，告诉主机开始传输一位数据了。DHT11 以高电平的长短定义数据位是 0 还是 1：当 50us 低电平过后拉高总线，高电平持续 26~28us 表示 0，高电平持续 70us 表示数据 1。

当最后 1bit 数据传送完毕后，DHT11 拉低总线 50us，表示数据传输完毕，随后总线由上拉电阻拉高进入空闲状态。

位数据0表示方式

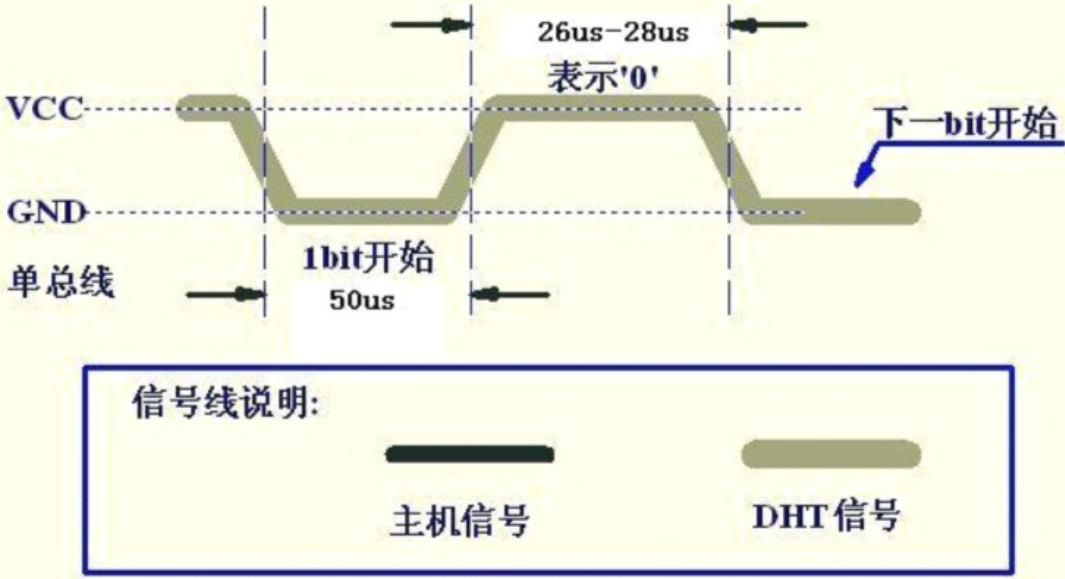

以 50us 低电平开始，高电平持续 26~28us 表示 0。

位数据1表示方式

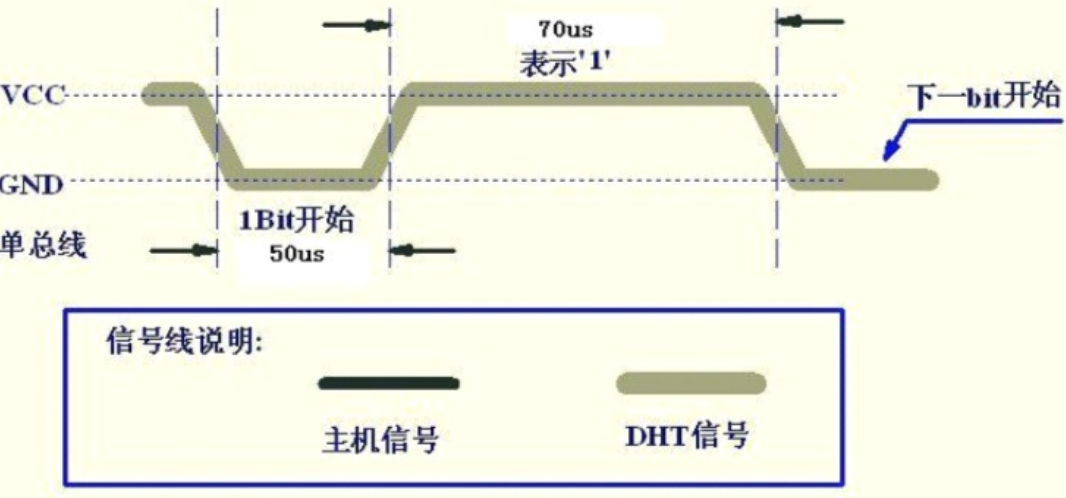

以 50us 低电平开始，高电平持续 70us 表示 1。

DHT11数据格式

DHT11 的 DATA 传输一次完整的数据为 40bit，按照高位在前，低位在后的顺序传输。

数据格式为：8bit 湿度整数数据 + 8bit 湿度小数数据 + 8bit 温度整数数据 + 8bit 温度小数数据 + 8bit 校验位，一共 5 字节（40bit）数据。

正常情况下，前四个字节的和刚好与校验位相等，通过这种机制可以保证数据传输的准确性。

总结

以上为DHT11温湿度传感器的基本的介绍，工作时序，数据格式和如何使用，为我们下一期的利用串口来打印温湿度数据有基础的知识储备，更容易上手，关注不迷路~

以上笔记有错误或者遗漏请在评论区指出，谢谢大家支持~
