PCB设计实战：自动布线核心技巧与制板全流程攻略

前言

作为一名PCB设计爱好者，我深知许多初学者在面对自动布线和制板流程时的困惑。本文将系统拆解自动布线技术体系与制板导出规范，不仅适合PCB设计新手，也能帮助进阶玩家提升布线效率。我将重点讲解带RGB灯效、多网络复杂PCB的分阶段布线策略与DRC错误修复方案，帮助大家突破自动布线成功率瓶颈。每个步骤都配有详细说明，即使你从未接触过PCB设计，也能轻松理解并实践！

核心知识图谱：

1. 布局优化黄金法则（附免费打样尺寸规范）
2. 自动布线四步实施法（含复杂网络分层处理）
3. DRC规则检查实战指南（典型错误修复案例）
4. 阻焊层工艺设计（金线效果实现原理）
5. 制板文件导出标准（Gerber/BOM/坐标文件）

一、PCB布局优化工程实践

1.1 尺寸规划与免费打样策略

在开始布线前，第一步就是确认PCB尺寸是否符合制板厂商的免费打样标准，这能为我们节省大量成本。以立创EDA为例：

• 免费打样尺寸上限：10cm×10cm（含工艺边）
• 本教程实测尺寸：7.621cm×9.835cm（符合免费标准）

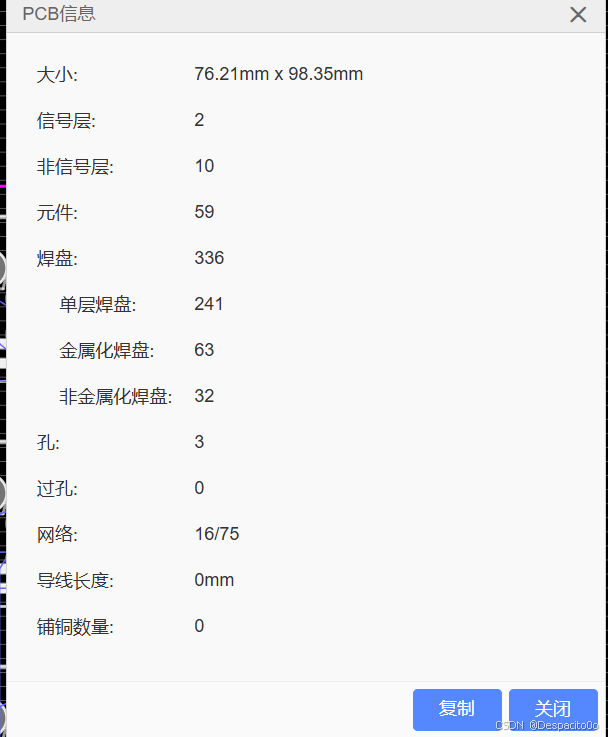

# 尺寸测量标准流程
1. 打开立创EDA设计文件
2. 点击顶部工具栏"测量"图标（尺子形状）
3. 分别测量PCB板框的左右、上下边界距离
4. 确认长×宽尺寸在10cm×10cm范围内

实用小技巧：实际设计时建议在板框四周预留5mm工艺边，这不仅便于厂家进行铣板加工，还能防止元件靠近边缘导致的工艺问题。目前立创EDA的免费打样政策提供5片样板，仅需支付邮费，对于产品原型验证非常友好。

1.2 关键元件布局优化技术

以带USB接口的键盘PCB为例，我总结了以下布局优化要点：

# 布局调整核心逻辑（伪代码）
def optimize_layout():
    # 1. 标准化元件方向
    # 将所有翻转的开关元件调整为统一朝向，便于后期布线和检查
    for component in board.components:
        if component.type == "switch" and component.orientation is flipped:
            component.orientation = normal

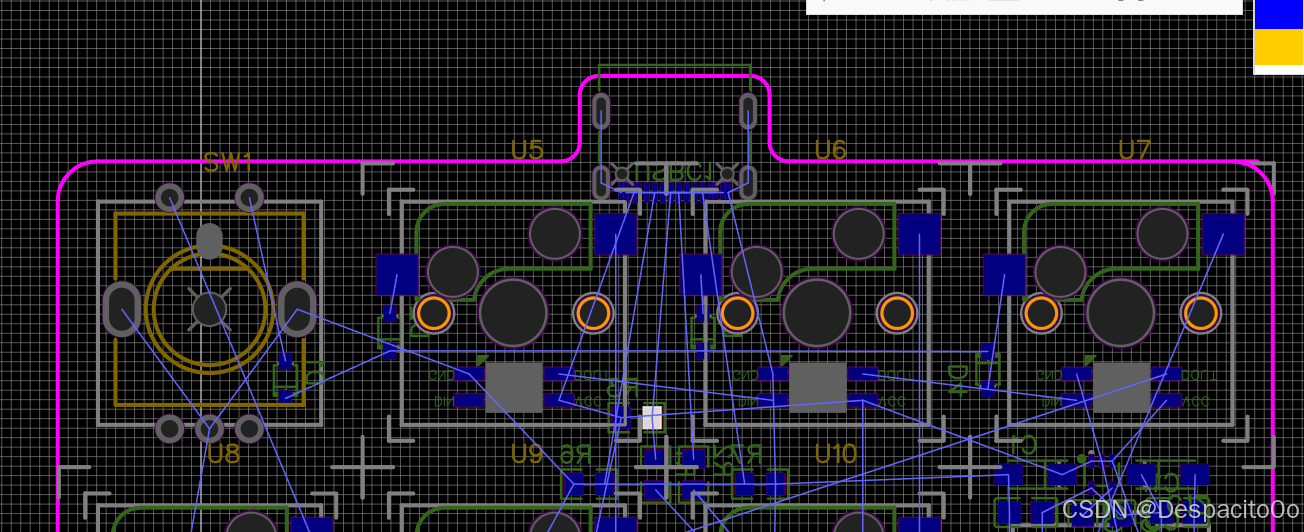

    # 2. 接口区域延伸设计
    # 创建USB接口露出区域，确保接口可以正常插拔
    extension = board.add_rectangle(
        x=board.width/2,
        y=board.height,
        width=15mm,
        height=8mm
    )
    extension.purpose = "USB接口露出"

布局黄金法则：

• 接口类元件（如USB/DC座）必须放置在PCB边缘，且保留至少2mm操作空间，确保接口能正常插拔
• 发热元件（如稳压器、大功率电阻）周围需预留5mm散热区，避免与电解电容等温度敏感元件相邻
• 高频元件（如晶振、RF模块）需远离I/O接口，距离至少10mm以减少电磁干扰，提高信号完整性

二、自动布线核心技术体系

2.1 自动布线四步实施法

自动布线并非简单点击一个按钮那么简单，而是需要系统的方法论。我总结了以下四步法，帮助你提高自动布线成功率：

详细操作指南：

1. 元件锁定：右键点击已确定位置的元件→选择"锁定"，防止布线过程中位置偏移
2. 参数配置：
   • 常规信号线宽：8-10mil（0.2-0.25mm）
   • 电源线宽：15-20mil（0.38-0.5mm）
   • 最小间距：6mil（立创标准工艺）
   • 拐角样式：优选45°（减少信号反射）
3. 分网络布线：

// 复杂网络分层处理代码（伪代码）
void RouteByNetClass() {
    // 优先布信号网络 - 先处理对时序要求高的信号线路
    List<string> high_priority_nets = new List<string> {"DATA", "CLOCK"};
    AutoRouter.Run(nets: high_priority_nets);

    // 后处理电源地网络 - 最后进行铺铜，为信号提供良好的参考平面
    CopperPour.Add(
        layer: Layer.Bottom,
        net: "GND",
        style: PourStyle.Grid45,  // 使用45度网格样式铺铜
        keep_islands: true  // 保留孤岛，防止出现浮地
    );
}

2.2 复杂网络布线突破策略

对于带RGB灯效的PCB，网络复杂度往往较高，我推荐采用"网络分组突破法"来提高布线成功率：

# 分组布线操作步骤
1. 打开"网络类"管理器（快捷键Ctrl+N）
2. 创建三个网络组：
   - 电源组：GND/VCC（负责供电的网络）
   - 信号组：DATA0/DATA1/CLK（负责数据传输的网络）
   - LED组：R/G/B/EN（负责控制LED灯的网络）

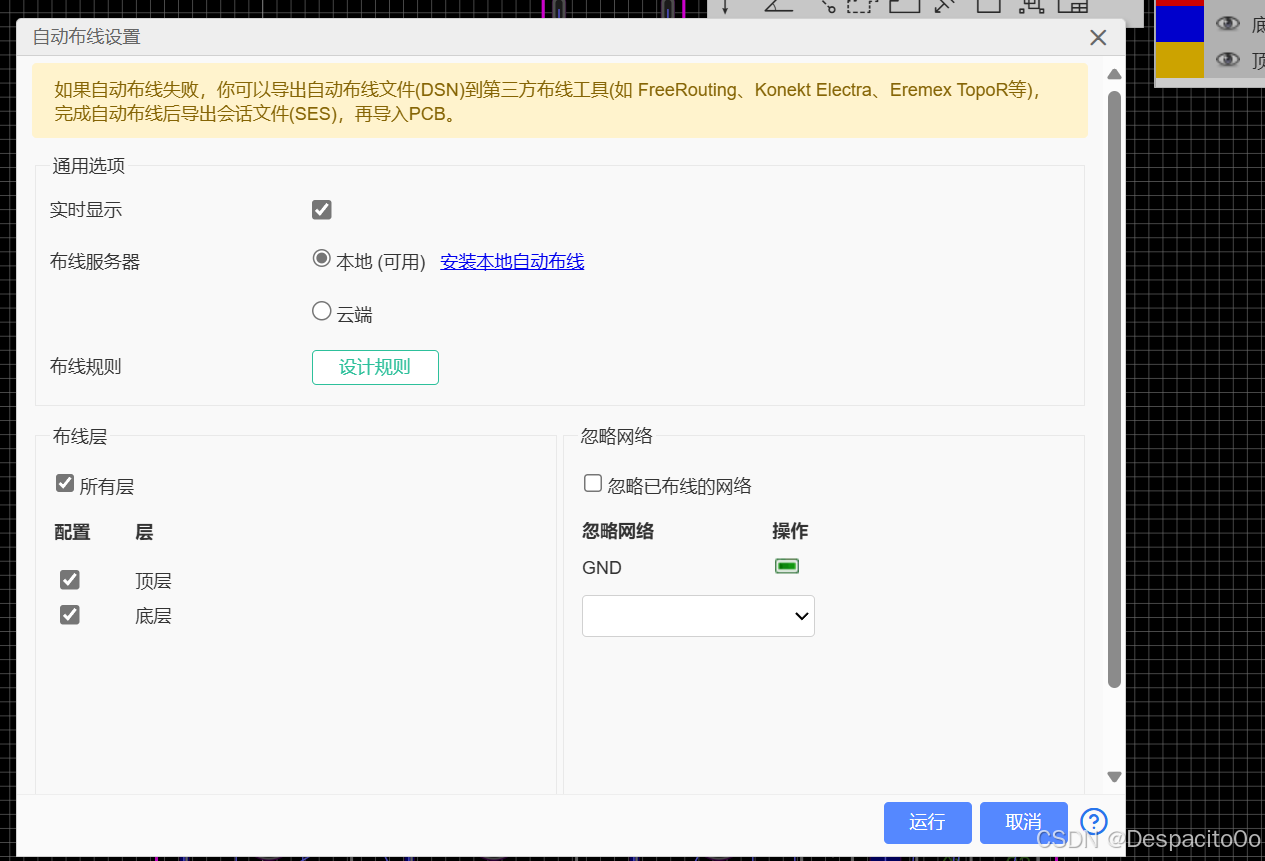

3. 先对LED组执行自动布线（忽略GND）：
   - 勾选"忽略GND网络"选项（GND会在后期铺铜处理）
   - 设置线宽8mil，间距8mil（保证生产良率）
4. 再对信号组布线，最后处理电源组（遵循先难后易的原则）

实战提示：对于RGB LED，建议在PCB背面放置一个小电容（通常为0.1μF），尽量靠近LED引脚，这能有效抑制LED快速切换时产生的电源纹波，提高显示稳定性。

2.3 铺铜工艺深度解析

铺铜不仅能提供良好的接地平面，还能改善散热性能。下面我对比了两种常见的铺铜类型：

网格式铺铜与实心铺铜对比：

铺铜类型	散热性能	抗剥离能力	高频特性	推荐场景
网格45°	★★★★☆	★★★★☆	★★★★☆	数字电路
实心铺铜	★★★★★	★★★☆☆	★★☆☆☆	电源电路

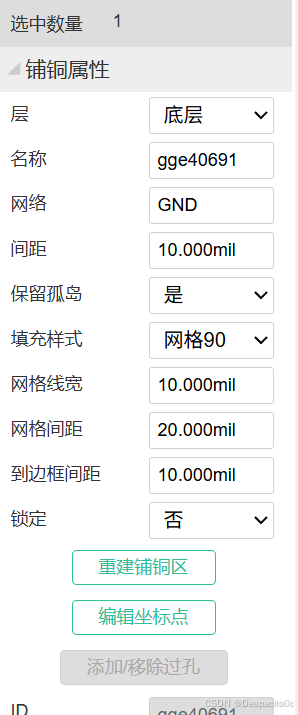

# 标准铺铜操作流程
1. 点击工具栏"铺铜"按钮（铜箔形状图标）
2. 选择铺铜层（顶层/底层）
3. 设置关键参数：
   - 连接方式：全连接（Thermal Relief，热焊盘，便于焊接）
   - 网格尺寸：10mil（0.25mm，适中的网格大小）
   - 安全间距：6mil（0.15mm，符合一般工艺能力）
   - 勾选"保留孤岛"选项（防止出现悬浮的铜箔区域）
4. 沿板框边缘绘制铺铜区域
5. 点击右键确认，自动完成铺铜

知识拓展：铺铜时连接到焊盘的方式有两种：一种是热焊盘(Thermal Relief)，会在焊盘与铜箔间留有小缝隙，便于焊接；另一种是直连(Direct Connect)，焊盘与铜箔直接相连，导热性更好但不易焊接。对于大电流元件（如稳压器输出）建议采用直连方式，而对于信号元件则建议使用热焊盘。

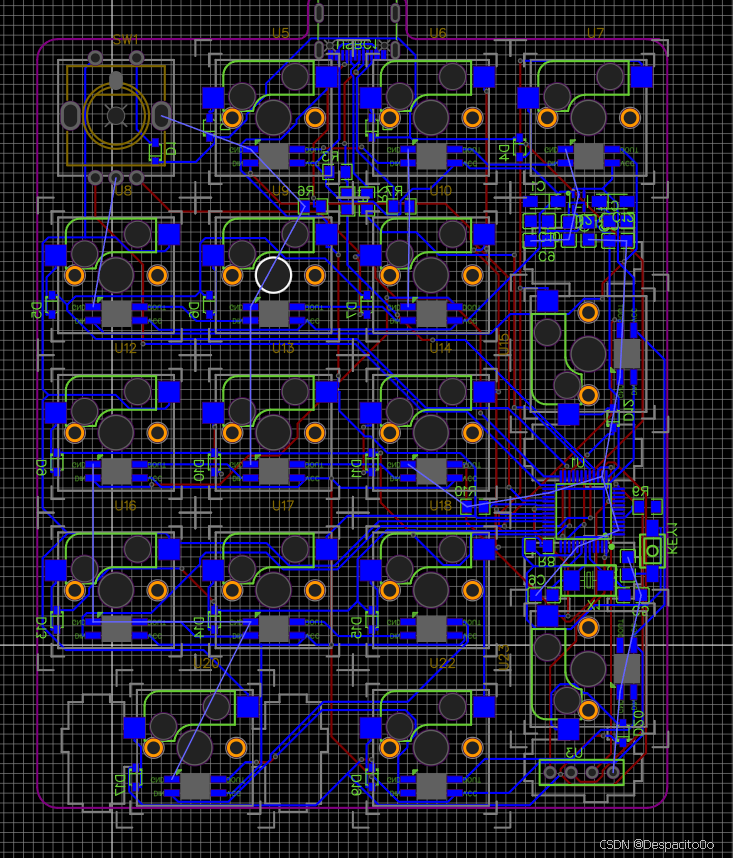

2.4 布线失败应急解决方案

即使使用了自动布线功能，有时也会遇到布线失败或成功率低的情况。当自动布线成功率低于70%时，我建议采用以下"三级突破法"：

实战技巧：当某些网络始终无法自动布通时，可以先手动布线该网络的一部分（通常是最复杂的区域），然后锁定这些已布线，再运行自动布线。这种"人机结合"的方式往往能取得更好的效果。

三、DRC规则检查与错误修复

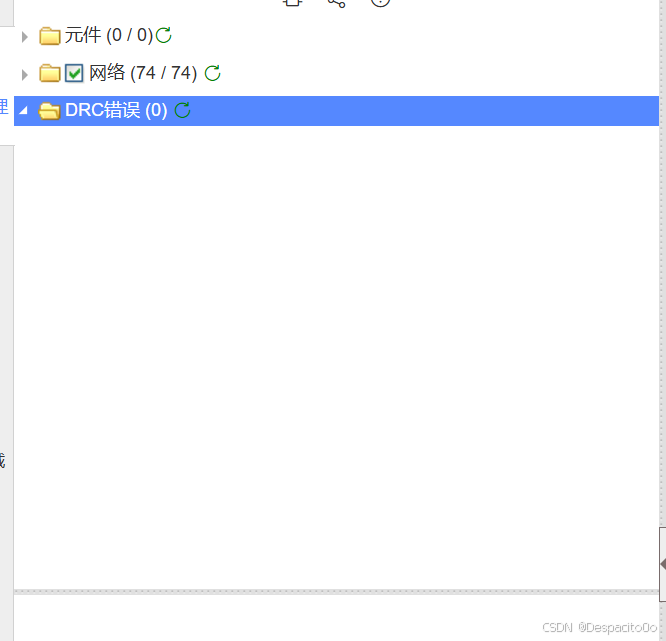

3.1 DRC检查标准流程

设计规则检查(DRC)是确保PCB设计符合制造工艺要求的关键步骤，每次布线完成后都应该进行全面检查：

# 完整DRC检查步骤
1. 点击顶部菜单"工具"→"设计规则检查"（快捷键F7）
2. 在规则设置界面保持默认选项（全选）
3. 点击"运行DRC"按钮开始检查
4. 按以下优先级处理问题：
   - 第一优先级：电气错误（短路/开路，直接影响功能）
   - 第二优先级：间距错误（线宽/间距不足，影响生产良率）
   - 第三优先级：警告信息（可能的潜在问题，可选择性处理）
5. 修复后重复检查直至无错误

3.2 典型错误修复案例库

根据我多年的PCB设计经验，以下是两种最常见的DRC错误及其解决方案：

案例1：焊盘与铺铜间距不足（Error: Pad to Polygon Clearance）

# 错误修复代码示例
def fix_pad_clearance(pad, polygon):
    # 方法1：调整铺铜边界（推荐）
    # 计算当前焊盘与铺铜的实际间距
    distance = calculate_clearance(pad, polygon)
    # 如果间距小于最小要求（6mil），则移动铺铜边界
    if distance < 6mil:
        polygon.move_boundary(away_from=pad, distance=2mil)

    # 方法2：临时修改规则（不推荐，仅适用于特殊情况）
    # 为特定区域创建DRC例外规则
    add_drc_exception(
        rule_type="PadToPolygon",
        min_clearance=4mil,  # 局部放宽到4mil
        valid_area=get_area_around(pad, 10mil)  # 仅在焊盘周围10mil范围内有效
    )

案例2：线宽小于最小值（Warning: Trace Width）

• 标准值：立创默认最小线宽6mil（0.15mm）
• 修复步骤：
  1. 选中报错细线（黄色标记）
  2. 右键点击"更改线宽"
  3. 在属性面板设置为8mil（0.2mm）
  4. 重新运行DRC验证

工艺知识拓展：不同厂商的工艺能力差异很大：

• 普通PCB厂：最小线宽/间距4-6mil
• 高精度PCB厂：最小线宽/间距可达3mil（0.075mm）
• 通孔最小孔径：0.3mm（12mil），盲埋孔最小0.15mm

对于大批量生产的PCB，建议留出足够的工艺余量，例如将最小线宽设为8mil，最小间距设为8mil，这样能有效提高生产良率，降低批量生产中的不良率。

四、PCB表面装饰工艺设计

4.1 阻焊层金线效果实现

很多初学者都对PCB上的金色线条感到好奇，实际上这种效果是通过阻焊层开窗实现铜箔裸露而成的。下面是详细的制作流程：

# 金线制作标准流程
1. 选择目标走线：
   - 点击选中需要显示为金线的走线
   - 快捷键Ctrl+C复制，Ctrl+V粘贴
2. 转移到阻焊层：
   - 选中复制的走线
   - 在属性面板中将"层"改为"Bottom Solder"（底层阻焊）
3. 优化显示效果：
   - 适当加粗线条（建议12-15mil，使金线更加醒目）
   - 右键点击"3D预览"查看实际效果
4. 导出验证：
   - 生成Gerber文件时确保包含阻焊层
   - 向厂家备注"阻焊开窗区域需保留铜箔"（避免厂家误将露铜区域处理掉）

工艺原理详解：阻焊层（Solder Mask）是覆盖在铜箔表面的绝缘油墨层，通常为绿色、红色等。阻焊层开窗的区域会暴露铜箔，这些铜箔在经过表面处理（如HASL、ENIG等）后会呈现出金属光泽。通过在阻焊层有选择性地设计图案，我们可以实现各种装饰效果，包括：

• 元件焊盘周围的露铜区
• 测试点（便于电路调试）
• 装饰性图案（如公司logo）
• 金手指接口（用于插接部分）

值得注意的是，不同的表面处理工艺会产生不同的金属效果：HASL（热风整平）呈银白色，ENIG（镀金）呈金黄色，OSP（有机保焊）呈铜色。

4.2 走线样式选择与应用场景

PCB走线的样式不仅影响美观，更关系到信号完整性。以下是三种常见走线样式的对比：

样式类型	拐角角度	信号完整性	加工难度	推荐场景
45°走线	45°	★★★★☆	★★☆☆☆	数字电路
圆弧走线	连续曲线	★★★★★	★★★☆☆	高频电路
90°走线	90°	★★☆☆☆	★★☆☆☆	低速电路

// 走线样式设置代码（立创EDA API）
void SetTraceStyle(Trace trace, TraceStyle style) {
    switch(style) {
        case TraceStyle.Arc45:
            trace.CornerType = CornerType.Arc;
            trace.ArcRadius = 5mil; // 圆弧半径，控制弯曲程度
            break;
        case TraceStyle.Angle45:
            trace.CornerType = CornerType.Angle45;  // 设置为45度角拐角
            break;
        case TraceStyle.Angle90:
            trace.CornerType = CornerType.Angle90;  // 设置为90度角拐角
            break;
    }
}

信号完整性知识补充：90°拐角会产生阻抗不连续和电磁辐射，尤其在高频信号中表现明显；45°拐角是工程上的折中方案，既考虑了布线效率又兼顾了信号完整性；圆弧走线则是高频设计的最佳选择，但会占用更多PCB空间。在100MHz以下的数字电路中，45°走线通常就足够了；而在射频电路或高速数字电路（>1GHz）中，应优先考虑圆弧走线。

五、制板文件导出规范

5.1 Gerber文件导出标准

Gerber文件是PCB制造的行业标准数据格式，几乎所有PCB厂商都能接受。下面是详细的导出流程：

# 完整导出流程

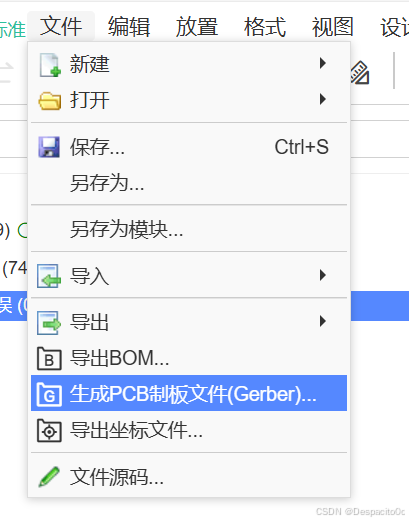

1. 点击"文件"→"生成制造数据"→"Gerber"
2. 层设置确认（必选项目）：
   - 导电层：Top Layer, Bottom Layer（铜箔层）
   - 阻焊层：Top Solder, Bottom Solder（绿油层）
   - 丝印层：Top Overlay, Bottom Overlay（文字标识层）
   - 钻孔层：Drill Drawing, Drill Data（钻孔信息）
3. 格式设置：
   - 单位：公制（mm，国内厂商推荐）
   - 精度：4:3（即0.xxxx mm，标准精度）
   - 坐标格式：绝对坐标（避免位置偏移）
4. 点击"生成Gerber"按钮
5. 检查生成的文件列表，确保包含以下文件：
   - *.GTL（顶层铜箔）
   - *.GBL（底层铜箔）
   - *.GTS（顶层阻焊）
   - *.GBS（底层阻焊）
   - *.GTO（顶层丝印）
   - *.GBO（底层丝印）
   - *.DRL（钻孔数据）

实用小提示：导出Gerber后，强烈建议使用Gerber查看器（如FlatCAM、GerbView等）进行预览检查，确保各层数据完整无误。特别需要检查：

1. 铜箔层是否有明显断线或短路
2. 阻焊层是否覆盖了需要焊接的焊盘
3. 丝印层文字是否清晰可读
4. 钻孔位置是否正确

5.2 贴片生产文件导出

如果你的PCB需要进行贴片加工（SMT），除了Gerber文件外，还需要提供BOM表和坐标文件：

# 导出操作指南
1. 导出BOM表：
   - 点击"文件"→"生成BOM"
   - 在弹窗中选择"立创贴片格式"
   - 确认包含以下字段：
     - 位号（Designator，元件在PCB上的标识）
     - 封装（Footprint，元件的物理尺寸规格）
     - 型号（Model，元件的具体型号）
     - 数量（Quantity，该元件在PCB上的数量）
2. 导出坐标文件：
   - 点击"文件"→"生成坐标文件"
   - 选择"CSV格式"
   - 勾选以下选项：
     - 包含旋转角度（贴片机需要知道元件的朝向）
     - 公制单位（mm，国内厂商标准）
     - 层信息（区分顶层和底层元件）
   - 确认坐标原点为PCB左下角（最常用的坐标参考点）

贴片加工小知识：

1. 元件摆放尽量采用同一朝向，可大幅提高贴片效率
2. 小型元件（如0402及以下）应考虑工厂最小贴装能力
3. BOM表中尽量提供元件的具体厂家型号，减少沟通成本
4. 对于特殊元件（如方向敏感的二极管、极性电容），在PCB上添加明确的方向标识

5.3 不同厂商导出差异处理

不同的PCB厂商可能有不同的文件要求，以下是常见厂商的特殊要求：

厂商类型	特殊导出要求	验证方法
立创EDA	直接默认导出	上传到立创打样系统
嘉立创	勾选"生成IPC-356网表"	查看导出文件包含*.drd
国外厂商	指定Gerber版本（RS-274X）	文件扩展名包含X（如*.gtx）

# 厂商适配脚本示例
def adapt_gerber_for_fabricator(fab_name):
    if fab_name == "JLCPCB":
        # 立创要求的特殊设置
        set_option("generate_ipc_netlist", True)  # 生成IPC网表
        set_gerber_format("rs274x")  # 使用RS-274X格式
    elif fab_name == "PCBWay":
        # PCBWay的特殊要求
        set_gerber_precision(5, 4)  # 使用5:4格式精度
        set_option("include_unused_pads", False)  # 不包含未使用的焊盘
    # 其他厂商适配逻辑...

选择PCB厂商的建议：

1. 国内小批量/样品推荐：立创、嘉立创（快速打样，价格实惠）
2. 高精度/特殊工艺：深联电路、景弘电子（支持HDI、高频板等）
3. 大批量生产：华强PCB、深南电路（成本优势明显）
4. 国外小批量：OSH Park（紫色PCB特色）、PCBWay（国际化服务）

六、工程常见问题解决方案

6.1 自动布线成功率提升方案

通过我的多年实践经验，我总结了以下三维优化模型来提高自动布线成功率：

三维优化模型：

1. 布局优化维度：
   • 按功能模块划分区域（电源区/信号区/接口区）
   • 控制跨区域走线比例（目标＜15%，减少走线交叉）
   • 关键元件间距控制（如晶振与USB接口≥10mm，减少干扰）
2. 参数优化维度：
   • 复杂板设置线宽8mil，间距8mil（工艺余量充足）
   • 过孔数量上限从200提升至500（增加布线自由度）
   • 启用"允许蛇形走线"选项（增加线长调整空间）
3. 流程优化维度：

实战案例：在一个USB键盘控制器项目中，最初自动布线成功率仅为45%。通过将控制芯片移至PCB中心位置、增加线宽从6mil到8mil、预先手动布线USB差分信号，最终自动布线成功率提升至92%，大大节省了设计时间。

6.2 RGB LED专业布线技术

带RGB LED的PCB布线有其特殊性，建议采用"星型拓扑+等长控制"的布线方案：

# 实施步骤详解
1. 确定控制IC位置：
   - 建议放置在PCB中心区域（减少信号线长度差异）
   - 距离各LED平均距离差≤5mm（保证信号时序一致性）
2. 星型拓扑构建：
   - 从IC引出R/G/B三条独立走线（避免菊花链式连接）
   - 每条走线采用"地-信号-地"夹层结构（提供良好屏蔽）
3. 等长控制：
   - 三条信号线长度差≤5mil（0.125mm，确保同步点亮）
   - 采用蛇形走线调整长度（补偿实际走线距离差异）
4. 抗干扰处理：
   - 信号线周围设置10mil宽GND隔离带（减少串扰）
   - 远离大电流电源线（距离≥20mil，避免电磁干扰）

EMI控制要点：RGB信号线建议采用10mil线宽，8mil间距，在顶层走线时，底层对应区域需完整铺铜，形成电磁屏蔽层。这种设计不仅能提高LED显示效果的一致性，还能减少电磁干扰，提高整体系统稳定性。

实用补充：对于WS2812等智能RGB LED，信号传输时序非常关键。若出现LED显示异常（如颜色错乱、闪烁），首先检查信号线是否有足够的驱动强度，可以在控制器输出端增加一个74HC04缓冲器提高驱动能力；其次检查地线回路是否良好，确保每个LED都有稳定的地电位参考。

七、进阶设计知识拓展

7.1 高速PCB基础概念

随着电子设备工作频率的提高，高速PCB设计变得越来越重要。当信号频率超过100MHz时，必须考虑以下因素：

• 特性阻抗：常见阻抗值50Ω（单端）、100Ω（差分），影响信号传输质量
• 走线长度匹配：时钟线等长误差≤10mil，确保信号同步到达
• 层叠结构：4层板推荐"信号-地-电源-信号"，提供稳定的参考平面
• 串扰控制：相邻走线间距≥3W（W为线宽），减少信号互相干扰

计算公式：对于FR-4材料的PCB，微带线的特性阻抗可以用以下公式粗略估算：
Z₀ ≈ (87/√(ε_r + 1.41)) × ln(5.98H/(0.8W + T))
其中：Z₀为特性阻抗(Ω)，ε_r为介质相对介电常数(FR-4约为4.2-4.6)，H为线距参考平面的高度(mm)，W为线宽(mm)，T为铜箔厚度(mm)

7.2 多层PCB设计入门

对于复杂电路，单双层PCB往往无法满足需求，此时需要使用多层PCB。以下是4层板设计的黄金法则：

1. 第二层设为完整GND平面（提供良好的返回路径）
2. 第三层设为完整电源平面（如+5V，提供稳定电源）
3. 顶层走高速信号线（需控制阻抗，减少干扰）
4. 底层走低速信号线和回流地（辅助布线）

# 层叠设置参考（立创4层板）
Top Layer: 信号层（阻抗控制层，高速信号优先）
Layer2: 接地平面层（完整GND，无分割）
Layer3: 电源平面层（+5V，尽量少分割）
Bottom Layer: 信号层（低速信号，辅助布线）
介质厚度：1.6mm（标准厚度）
铜箔厚度：1oz（标准铜厚）

多层板设计技巧：

1. 高速信号尽量在靠近完整地平面的层上布线
2. 层间过孔尽量少用，必要时使用盲埋孔减少阻抗不连续
3. 电源和地平面尽量少开槽，避免破坏回流路径
4. 关键信号（如时钟）采用差分布线，提高抗干扰能力
5. 顶底层走线尽量正交布置，减少层间串扰

结语

通过本文的系统讲解，相信大家已经掌握了从布局规划到制板导出的PCB设计全流程。自动布线技术确实能大幅提升设计效率，但深入理解DRC规则、制板工艺和信号完整性知识，才是成为专业PCB设计师的关键。建议初学者从简单的单层板开始练习
