基于STM32的智能饮水机系统设计

摘要

关键词：STM32；智能饮水机；OLED显示；DS18B20温度传感器；水位传感器；继电器模拟

第一章绪论

1.1 研究背景及意义

随着人们生活水平的提高，对饮用水质量和饮水便利性的要求也越来越高。传统饮水机功能单一，无法满足现代人对智能化、便捷化的需求。因此，设计一款基于STM32的智能饮水机系统，通过集成多种传感器和功能模块，实现饮水机的智能化控制，具有重要的现实意义和应用价值。

1.2 国内外研究现状

目前，国内外关于智能饮水机的研究主要集中在温度控制、水质监测和远程控制等方面。然而，大多数研究侧重于单一功能的实现，缺乏系统性和综合性。本文设计的智能饮水机系统，通过集成OLED显示屏、DS18B20温度传感器、水位传感器、继电器模块和按键模块，实现了饮水机的智能化控制，并支持阈值设置和警报触发，提高了系统的实用性和便捷性。

1.3 本文主要研究内容

本文的主要研究内容包括以下几个方面：

系统总体设计：

- 功能需求分析：详细调研智能饮水机在实际应用中的功能需求，结合用户反馈和市场趋势，明确系统需要具备的核心功能，如精准的温度控制、水位监测、实时数据显示、便捷的阈值设置以及可靠的警报触发机制等。
- 硬件架构规划：根据功能需求，确定系统的硬件架构。选择合适的主控芯片，综合考虑芯片的性能、功耗、外设资源以及成本等因素，确保其能够满足系统的数据处理和控制要求。同时，合理规划传感器、显示模块、继电器模块和按键模块等硬件组件的选型和连接方式，构建一个稳定、高效的硬件平台。
- 软件架构设计：设计基于STM32的软件程序架构，明确各个功能模块的职责和交互方式。将软件系统划分为数据采集、处理、显示和控制等模块，确保每个模块都能够独立运行且相互协作，实现系统的整体功能。

硬件电路设计：

- 主控模块设计：深入分析STM32单片机的特性和优势，根据系统需求进行主控模块的详细设计。包括芯片的引脚分配、时钟配置、电源管理等，确保主控模块能够稳定运行并为其他模块提供可靠的控制信号。
- 传感器模块设计：
- - DS18B20温度传感器电路设计：针对DS18B20温度传感器的特点，设计合理的接口电路，确保传感器与主控芯片之间的数据通信稳定可靠。考虑传感器的供电方式、信号线连接以及抗干扰措施，提高温度测量的精度和稳定性。
  - 水位传感器电路设计：根据所选水位传感器的类型，设计相应的信号调理电路。对于模拟输出的水位传感器，设计合适的ADC采集电路，将模拟信号转换为数字信号供主控芯片处理。同时，考虑传感器的安装位置和测量范围，确保能够准确检测饮水机内的水位情况。
- 显示模块设计：根据OLED显示屏的规格和通信协议，设计显示模块的接口电路。确保显示屏能够与主控芯片正常通信，实现数据的实时显示。优化显示界面的布局和设计，提高用户查看信息的便捷性和直观性。
- 继电器模块设计：设计继电器模块的驱动电路，确保主控芯片输出的数字信号能够正确控制继电器模块的开关状态。考虑继电器的选型、驱动能力以及保护措施，防止因过流、过压等问题导致继电器损坏或系统故障。
- 按键模块设计：设计按键模块的电路，选择合适的按键类型和布局。考虑按键的防抖动处理和扫描方式，确保按键输入的准确性和可靠性。同时，为按键模块设计合理的标识和提示，方便用户操作。

软件程序设计：

- 数据采集程序设计：编写高效的数据采集程序，实现对DS18B20温度传感器和水位传感器的数据读取。优化数据采集的频率和方式，确保数据的准确性和实时性。同时，考虑数据采集过程中的异常情况处理，如传感器故障、数据丢失等。
- 数据处理程序设计：对采集到的数据进行滤波、校准和分析处理。采用合适的算法消除噪声干扰，提高数据的可靠性。根据设定的阈值范围，判断当前的水温和水位是否异常，并生成相应的控制信号。
- 显示控制程序设计：开发显示控制程序，实现OLED显示屏上不同界面的切换和数据显示。根据系统的运行状态，动态更新显示内容，如数据主页、阈值设置界面、警报提示界面等。优化显示效果，提高用户体验。
- 继电器控制程序设计：根据数据处理结果，编写继电器控制程序。实现继电器模块的自动开关控制，模拟加温过程。同时，考虑继电器的保护机制，如过温保护、过流保护等，确保系统的安全运行。
- 按键扫描程序设计：设计按键扫描程序，实时检测按键模块的状态。根据按键的按下情况，执行相应的操作，如进入阈值设置界面、调整阈值、返回数据主页等。优化按键扫描的算法，提高按键响应的灵敏度和准确性。

系统测试与验证：

- 硬件电路测试：在硬件电路设计完成后，进行全面的硬件电路测试。对各个模块进行单独测试，检查模块的功能是否正常，性能是否符合设计要求。然后，将各个模块连接在一起进行整体测试，检查系统的稳定性和可靠性。排查硬件电路中可能存在的故障和问题，如短路、断路、信号干扰等，确保硬件电路能够正常工作。
- 软件程序调试：在软件程序设计完成后，进行软件程序的调试和优化。使用调试工具对程序进行单步执行和断点调试，检查程序的逻辑是否正确，变量值是否符合预期。对程序进行性能优化，提高程序的执行效率和响应速度。同时，进行软件程序的兼容性测试，确保程序能够在不同的硬件环境和操作系统下正常运行。
- 系统整体测试：在硬件电路和软件程序都调试通过后，进行智能饮水机系统的整体测试。模拟实际使用场景，对系统的各项功能进行全面测试，包括屏幕显示数据、阈值设置、警报触发、继电器模拟等功能。验证系统的稳定性和可靠性，检查系统在实际运行中是否会出现异常情况。根据测试结果，对系统进行进一步的优化和完善，确保系统能够满足用户的需求。

第二章系统总体设计

2.1 系统功能需求

根据设计要求，智能饮水机系统应具备以下功能：

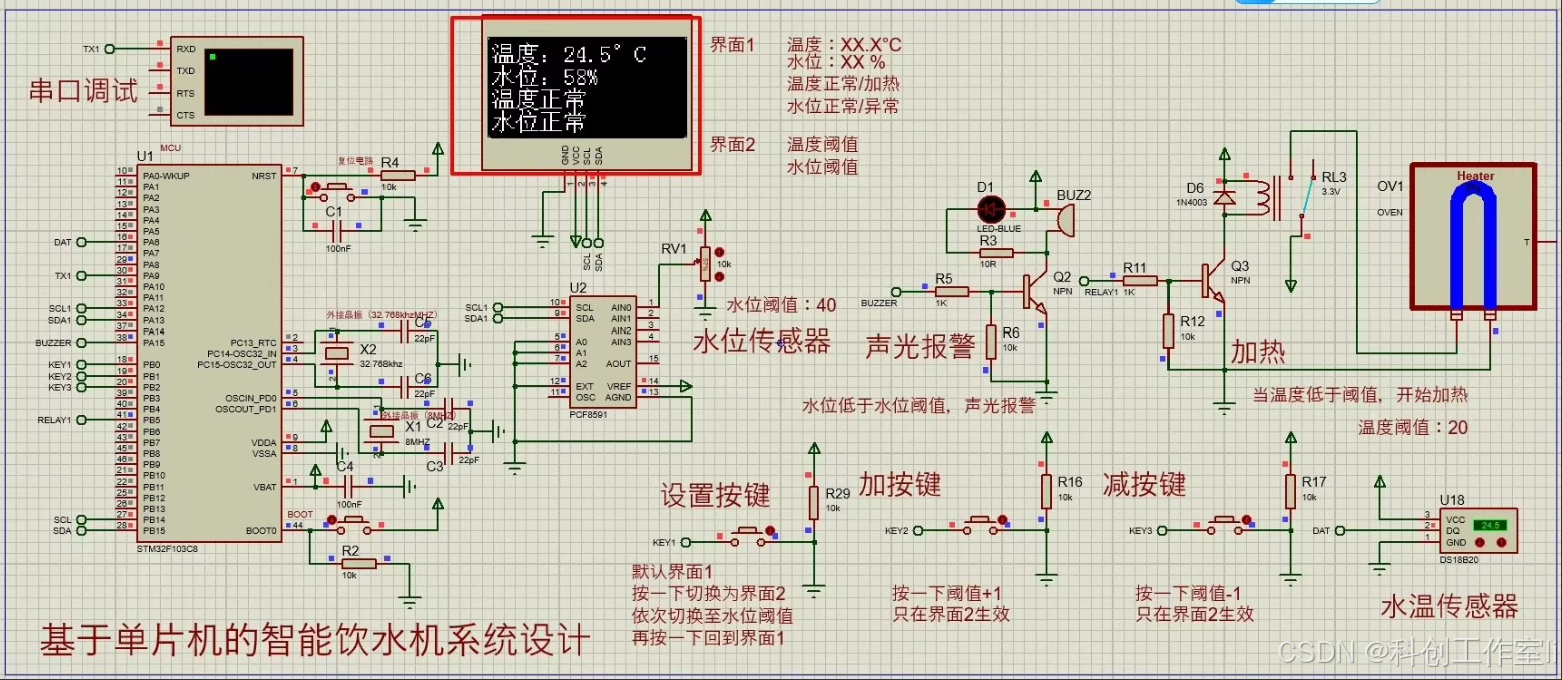

屏幕显示数据：上电后，屏幕默认进入数据主页，该页面以直观的图表和数字形式显示当前测得的水温和水位数值。同时，页面还会动态更新显示时间，方便用户了解当前时刻的饮水机状态。此外，为了提升用户体验，页面还设置了实时数据刷新按钮，用户点击后可手动刷新显示数据，确保获取到最新的信息。

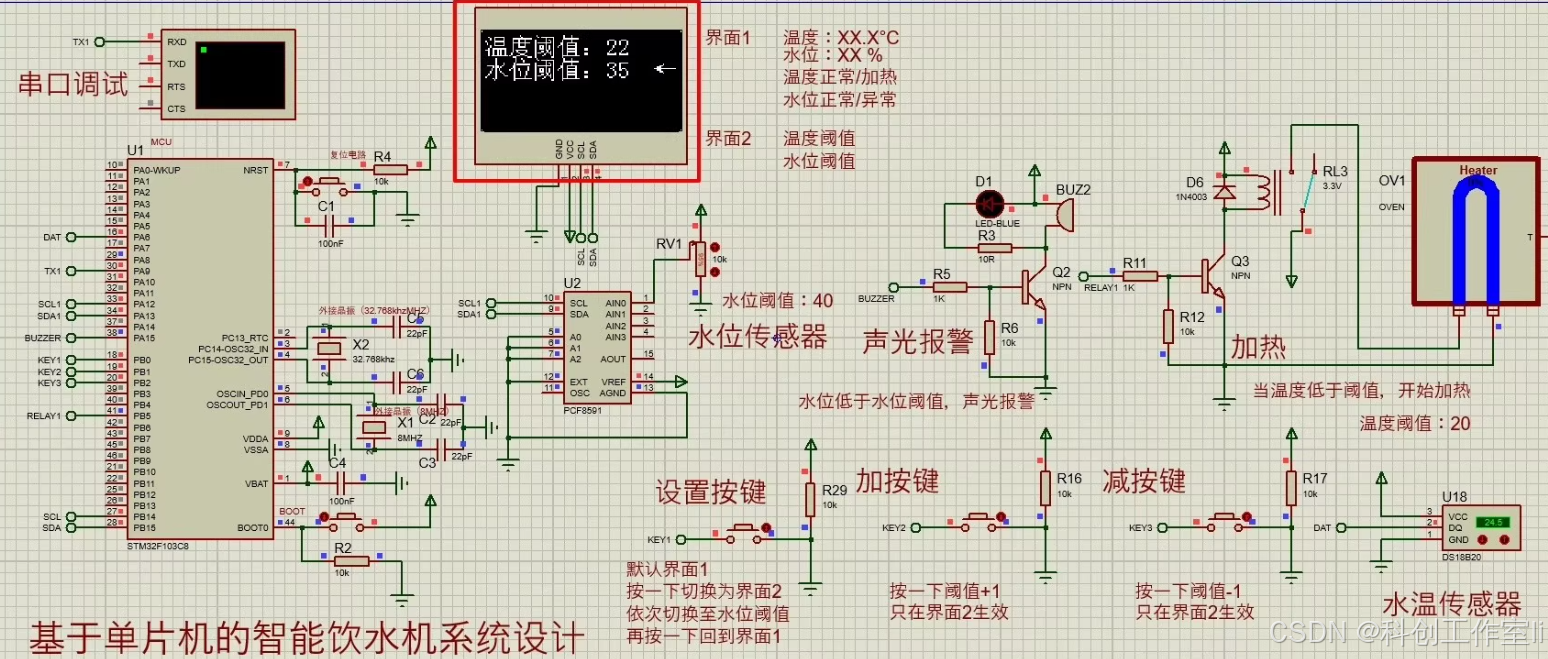

阈值设置：按下设置键进入阈值设置界面，界面设计简洁明了，共有两个阈值设置选项，分别为水位阈值和温度阈值。用户可以通过上下方向键选择要设置的阈值类型，然后通过加键和减键进行阈值的增加和减少设置。在设置过程中，界面会实时显示当前设置的阈值数值，方便用户进行调整。设置完成后，用户按下确认键保存设置，系统会自动返回数据主页。
警报触发：当水位数据低于阈值时，系统会立即触发屏幕显示水位异常提示，并以醒目的颜色和闪烁效果引起用户注意。同时，系统预留了蜂鸣器接口，虽然本文设计未具体实现蜂鸣器功能，但用户可根据实际需求连接蜂鸣器，实现声音警报。此外，系统还会记录水位异常的发生时间和持续时间，方便用户后续查看和分析。
继电器模拟：继电器模拟加温功能，当系统检测到水温低于设定阈值时，会自动打开继电器，代表正在加温。在加温过程中，屏幕会实时显示当前的水温和加温状态，方便用户了解加温进度。当水温达到设定阈值时，系统会自动关闭继电器，停止加温，并更新屏幕显示状态。此外，为了确保加温过程的安全可靠，系统还设置了过温保护和短路保护功能，一旦检测到异常情况，会立即切断电源并触发警报。

2.2 系统硬件架构

智能饮水机系统的硬件架构主要包括以下几个部分：

主控模块：采用STM32单片机作为主控芯片，负责数据采集、处理和控制。
传感器模块：包括DS18B20温度传感器和水位传感器，用于采集水温和水位数据。
显示模块：采用OLED显示屏，用于显示当前的水温和水位数值以及阈值设置界面。
继电器模块：用于模拟加温过程，控制加热设备的开关。
按键模块：用于用户交互，包括设置键、加键和减键等。

2.3 系统软件架构

系统软件架构主要包括以下几个部分：

数据采集程序：

- 传感器初始化：在程序启动时，对DS18B20温度传感器和水位传感器进行初始化操作。对于DS18B20温度传感器，设置其工作模式、通信参数等，确保能够与主控芯片正常通信；对于水位传感器，根据其类型（模拟输出或数字输出）进行相应的初始化配置，如设置ADC模块的采样率、参考电压等参数，以便准确采集水位数据。
- 数据定时采集：采用定时器中断的方式，按照预设的时间间隔定期从传感器模块采集水温和水位数据。在每次中断触发时，数据采集程序启动，通过相应的通信协议（如单总线协议用于DS18B20温度传感器）从传感器读取数据，并将采集到的数据存储在指定的内存区域，供后续处理程序使用。
- 异常数据处理：在数据采集过程中，可能会遇到传感器故障、数据丢失或异常等情况。数据采集程序需要具备异常处理机制，当检测到异常数据时，记录异常信息（如异常发生的时间、传感器类型等），并采取相应的措施，如重新采集数据、触发警报提示用户检查传感器等，确保采集到的数据的准确性和可靠性。

数据处理程序：

- 数据滤波算法：对采集到的水温和水位数据进行滤波处理，以消除噪声干扰。可以采用多种滤波算法，如均值滤波、中值滤波、卡尔曼滤波等。均值滤波算法通过对一定数量的数据取平均值来平滑数据；中值滤波算法则取一定数量数据的中值作为滤波结果，能够有效去除脉冲噪声；卡尔曼滤波算法则结合了系统的动态模型和测量数据，对数据进行最优估计。根据实际系统的噪声特性和数据要求，选择合适的滤波算法，提高数据的精度和稳定性。
- 阈值判断逻辑：根据系统设定的水位阈值和温度阈值，对滤波后的数据进行判断。将当前的水温和水位数据与设定的阈值进行比较，如果数据超出阈值范围，则标记为异常状态。同时，记录异常状态发生的时间和持续时间，为后续的警报触发和系统控制提供依据。
- 数据校准与补偿：由于传感器可能存在一定的误差，数据处理程序还需要对采集到的数据进行校准和补偿。可以通过实验测量传感器的实际误差，建立误差校准模型，对采集到的数据进行修正。例如，对于温度传感器，可以通过与高精度的温度测量设备进行对比，确定其误差曲线，然后在数据处理过程中根据误差曲线对采集到的温度数据进行校准；对于水位传感器，也可以通过类似的方法进行校准，提高数据的准确性。

显示控制程序：

- 界面初始化：在程序启动时，对OLED显示屏进行初始化操作，包括设置显示屏的分辨率、通信模式、显示方向等参数，确保显示屏能够正常工作。同时，初始化显示界面，绘制数据主页和阈值设置界面的基本框架，如标题、按钮、数据显示区域等。
- 数据动态更新：根据数据处理程序的结果，实时更新OLED显示屏上的显示内容。在数据主页，以直观的图表和数字形式显示当前测得的水温和水位数值，以及实时更新的时间。当数据发生变化时，及时刷新显示内容，确保用户能够获取到最新的信息。在阈值设置界面，显示当前的水位阈值和温度阈值，当用户通过按键进行阈值调整时，实时更新显示界面上的阈值数值，方便用户操作。
- 界面切换逻辑：设计合理的界面切换逻辑，实现数据主页和阈值设置界面之间的切换。当按下设置键时，显示控制程序检测到按键事件，触发界面切换操作，将当前显示界面从数据主页切换到阈值设置界面。在阈值设置界面，当用户按下确认键保存设置后，程序再次检测到按键事件，将界面切换回数据主页。同时，在界面切换过程中，可以添加一些过渡效果，如淡入淡出、滑动等，提高用户体验。

继电器控制程序：

- 继电器初始化：对继电器模块进行初始化操作，设置继电器的工作模式、控制引脚等参数，确保继电器能够正常接收主控芯片的控制信号。
- 自动开关控制：根据数据处理程序的结果，实现继电器模块的自动开关控制。当温度数据低于设定的温度阈值时，继电器控制程序输出控制信号，打开继电器，模拟加温过程。在加温过程中，持续监测温度数据，当温度数据达到或超过设定的温度阈值时，及时关闭继电器，停止加温。同时，为了确保加温过程的安全可靠，程序还需要设置过温保护和短路保护功能。当检测到温度超过设定的安全上限或发生短路情况时，立即切断继电器电源，并触发警报提示用户。
- 状态反馈与显示：继电器控制程序还需要将继电器的开关状态反馈给显示控制程序，以便在OLED显示屏上实时显示当前的水温和加温状态。用户可以通过显示屏了解加温进度和系统运行情况。

按键扫描程序：

- 按键初始化：对按键模块进行初始化操作，设置按键对应的GPIO口为输入模式，并开启内部上拉电阻，确保按键在未按下时GPIO口为高电平。
- 按键状态检测：采用轮询方式或中断方式扫描按键模块的状态。在轮询方式中，程序定期检查按键对应的GPIO口的电平状态；在中断方式中，当按键被按下或释放时，触发中断，程序在中断服务函数中检测按键状态。当检测到按键被按下时，记录按键的按下时间和状态，以便后续处理。
- 按键去抖动处理：由于按键在按下和释放过程中可能会产生机械抖动，导致GPIO口的电平状态不稳定，从而产生误判。按键扫描程序需要添加去抖动处理算法，常见的去抖动方法有硬件去抖动和软件去抖动。硬件去抖动通过在按键电路中添加电容等元件来实现；软件去抖动则是在检测到按键按下或释放时，延迟一段时间再次检测按键状态，如果两次检测结果一致，则认为按键状态有效，否则认为是抖动信号，予以忽略。
- 按键功能实现：根据检测到的按键状态，执行相应的操作。例如，当按下设置键时，进入阈值设置界面；当按下加键或减键时，在阈值设置界面中进行阈值的增加和减少设置；当按下确认键时，保存设置并返回数据主页。同时，为按键操作添加相应的提示信息，如在按键按下时在显示屏上显示按键提示或发出声音提示，提高用户操作的便捷性和准确性。

第三章硬件电路设计

3.1 主控模块设计

主控模块采用STM32单片机作为核心处理器。STM32单片机具有高性能、低功耗和丰富的外设资源，非常适合用于智能饮水机系统的控制。本文选用STM32F103C8T6单片机作为主控芯片，其具有足够的I/O口和存储空间，满足系统设计需求。

3.2 传感器模块设计

3.2.1 DS18B20温度传感器

DS18B20是一种数字温度传感器，具有精度高、抗干扰能力强和可靠性高等优点。它采用单总线接口与主控芯片进行通信，测量范围为-55℃~+125℃，精度为±0.5℃。本文将DS18B20温度传感器连接到STM32单片机的GPIO口上，通过单总线协议进行数据通信。

3.2.2 水位传感器

水位传感器用于检测饮水机内的水位情况。本文选用一种常见的水位传感器，其输出信号为模拟电压或电流信号。为了将模拟信号转换为数字信号，本文在传感器与STM32单片机之间添加了一个ADC（模数转换器）模块。ADC模块将模拟信号转换为数字信号后，传输给STM32单片机进行处理。

3.3 显示模块设计

显示模块采用OLED显示屏，用于显示当前的水温和水位数值以及阈值设置界面。OLED显示屏具有功耗低、响应速度快和视角宽等优点，非常适合用于智能饮水机系统的显示。本文将OLED显示屏的SCL和SDA引脚连接到STM32单片机的GPIO口上，通过I2C总线进行数据通信。

3.4 继电器模块设计

继电器模块用于模拟加温过程，控制加热设备的开关。本文选用一种常见的继电器模块，其控制信号为数字信号。为了将STM32单片机的数字信号转换为继电器模块的控制信号，本文在单片机与继电器模块之间添加了一个驱动电路。驱动电路将单片机的数字信号放大后，传输给继电器模块进行控制。

3.5 按键模块设计

按键模块用于用户交互，包括设置键、加键和减键等。本文选用独立按键作为按键模块，将按键的一端连接到STM32单片机的GPIO口上，另一端接地。当按键被按下时，GPIO口的电平状态发生变化，单片机通过扫描GPIO口的状态来检测按键的按下情况。

第四章软件程序设计

4.1 数据采集程序设计

数据采集程序负责从传感器模块采集水温和水位数据。对于DS18B20温度传感器，本文通过单总线协议发送温度读取指令，并接收传感器返回的温度数据。对于水位传感器，本文通过ADC模块读取模拟信号，并将其转换为数字信号作为水位数据。

4.2 数据处理程序设计

数据处理程序对采集到的数据进行处理和分析。首先，程序对温度数据和水位数据进行滤波处理，以消除噪声干扰。然后，程序判断当前的水温和水位是否超出设定的阈值范围。如果超出范围，则触发警报或控制继电器模块进行相应操作。

4.3 显示控制程序设计

显示控制程序负责控制OLED显示屏的显示内容。上电后，程序默认进入数据主页，显示当前的水温和水位数值。当按下设置键时，程序进入阈值设置界面，显示当前的水位阈值和温度阈值。用户可以通过加键和减键进行阈值的增加和减少设置。设置完成后，程序返回数据主页。

4.4 继电器控制程序设计

继电器控制程序根据数据处理结果控制继电器模块的开关状态。当温度数据低于设定的温度阈值时，程序控制继电器模块打开，模拟加温过程。当温度数据达到或超过设定的温度阈值时，程序控制继电器模块关闭，停止加温。

4.5 按键扫描程序设计

按键扫描程序负责扫描按键模块的状态。本文采用轮询方式扫描按键状态，即定期检查GPIO口的电平状态。当检测到按键被按下时，程序根据按键的类型执行相应的操作，如进入阈值设置界面、增加或减少阈值等。

第五章系统测试与验证

5.1 硬件电路测试

在硬件电路设计完成后，本文对各个模块进行了单独测试，确保每个模块都能正常工作。然后，将各个模块连接在一起进行整体测试，检查系统的稳定性和可靠性。测试结果表明，硬件电路设计合理，各个模块之间连接正确，系统能够稳定运行。

5.2 软件程序调试

在软件程序设计完成后，本文对程序进行了调试和优化。首先，使用调试器对程序进行单步执行和断点调试，检查程序的逻辑是否正确。然后，对程序进行优化处理，提高程序的执行效率和稳定性。调试结果表明，软件程序设计合理，各个功能模块都能正常工作，系统能够实时显示当前的水温和水位数值，并支持阈值设置和警报触发功能。

5.3 系统整体测试

在硬件电路和软件程序都调试通过后，本文对智能饮水机系统进行了整体测试。测试内容包括屏幕显示数据、阈值设置、警报触发和继电器模拟等功能。测试结果表明，系统能够实时显示当前的水温和水位数值，支持阈值设置功能，并在水位或温度超出设定范围时触发警报。同时，继电器模块能够正常工作，模拟加温过程。

第六章结论与展望

6.1 结论

本文设计了一种基于STM32的智能饮水机系统，通过集成OLED显示屏、DS18B20温度传感器、水位传感器、继电器模块和按键模块，实现了饮水机的智能化控制。系统能够实时显示当前的水温和水位数值，支持阈值设置功能，并在水位或温度超出设定范围时触发警报。同时，系统还支持通过按键进行阈值调整，增强了用户交互的便捷性。测试结果表明，系统设计合理，性能稳定可靠，具有较高的实用价值和推广意义。
