带你了解51单片机LCD1602液晶显示屏模块
本章带你了解51单片机中的LCD液晶屏模块
目录

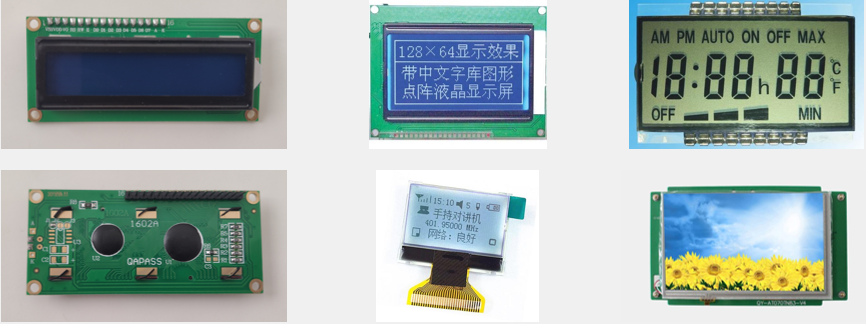

1.LCD1602介绍
LCD1602（Liquid Crystal Display）液晶显示屏是一种字符型液晶显示模块，可以显示ASCII码的标准字符和其它的一些内置特殊字符，还可以有8个自定义字符
显示容量：16×2个字符，每个字符为5*7点阵

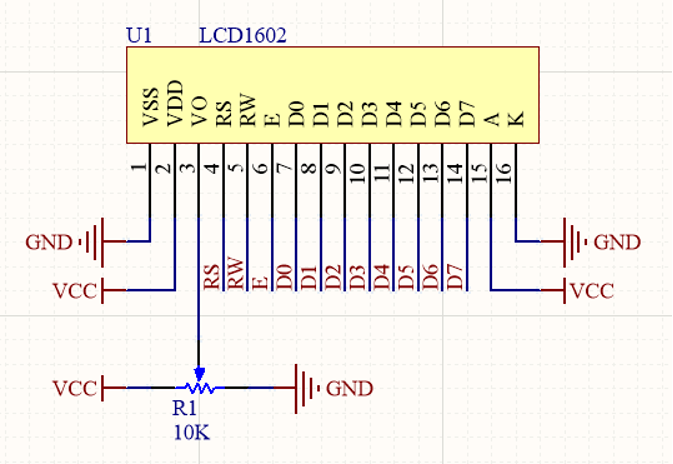

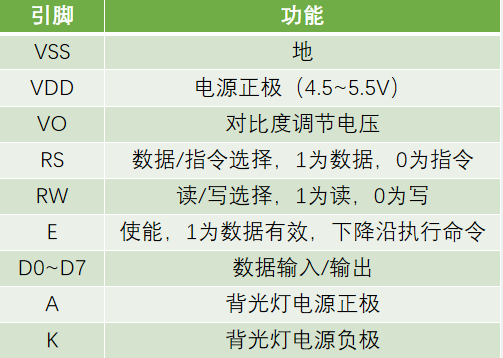

2.引脚及应用电路

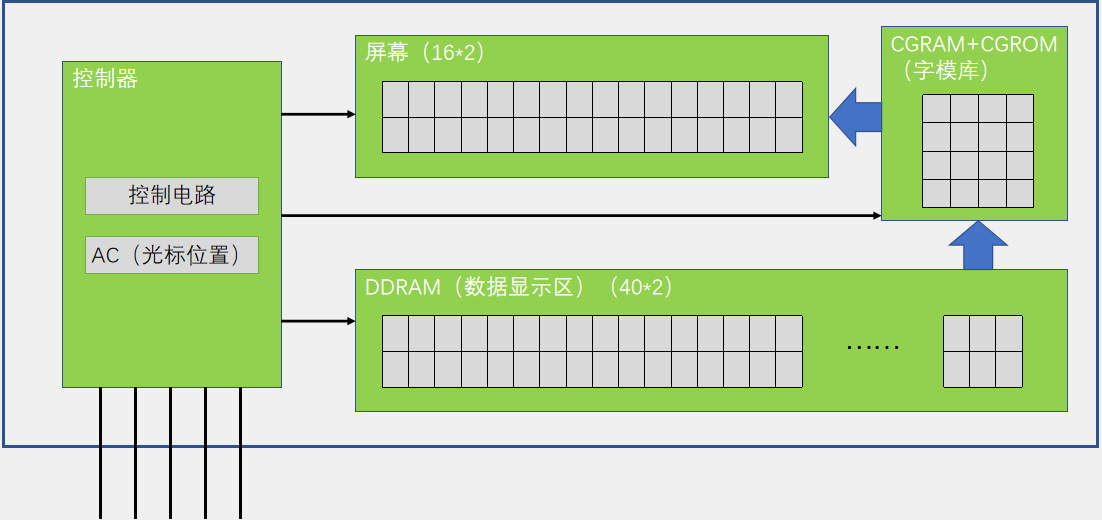

3.内部结构框图
4.存储器结构

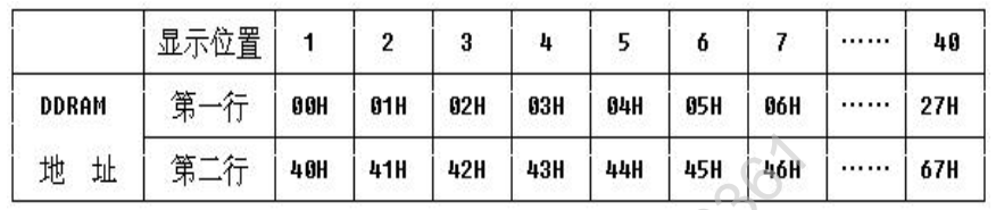

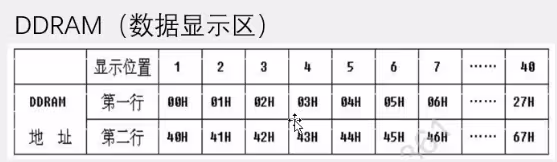

DDRAM（数据显示区）

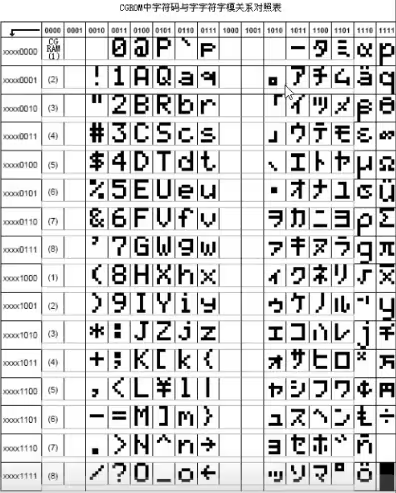

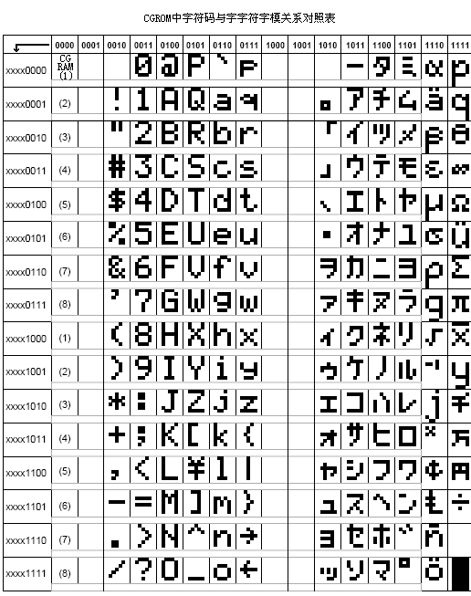

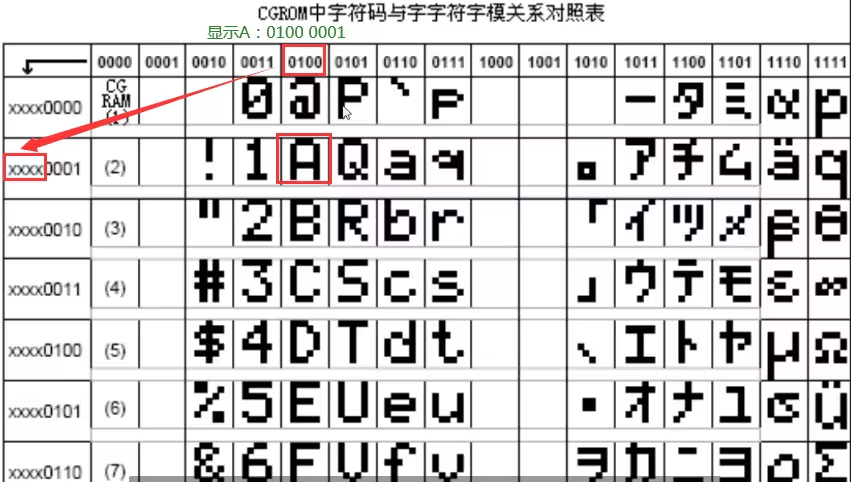

CGRAM+CGROM（字模库）
5.时序结构
读写流程：首先设置RS如果是数据就高低平，如果是指令就低电平；R/W，写都置低电平；之后把数据的8位送到数据端口，E置一个高电平再置一个低电平。一次写入完成

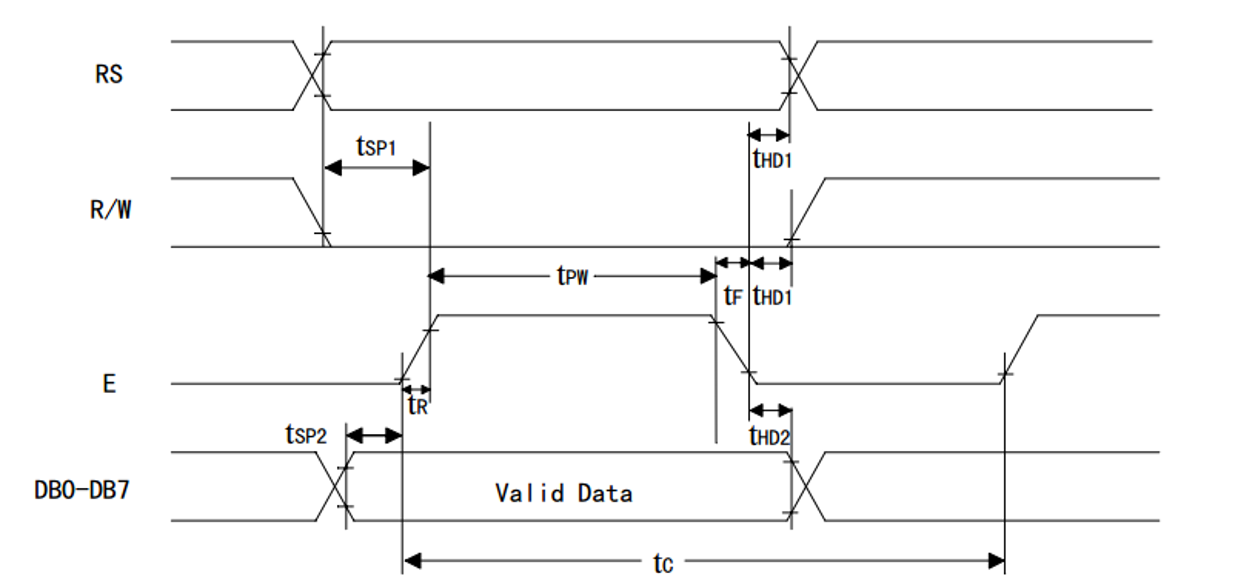

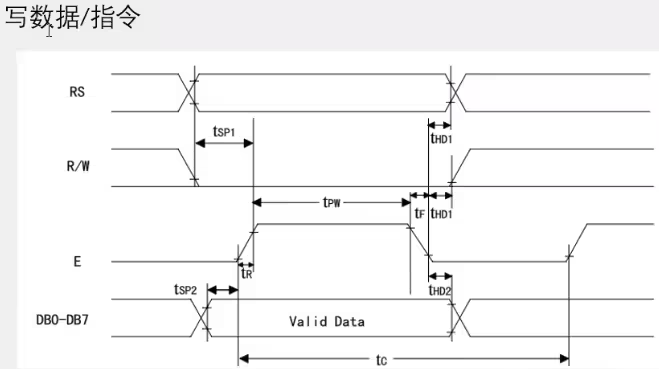

写数据/指令：

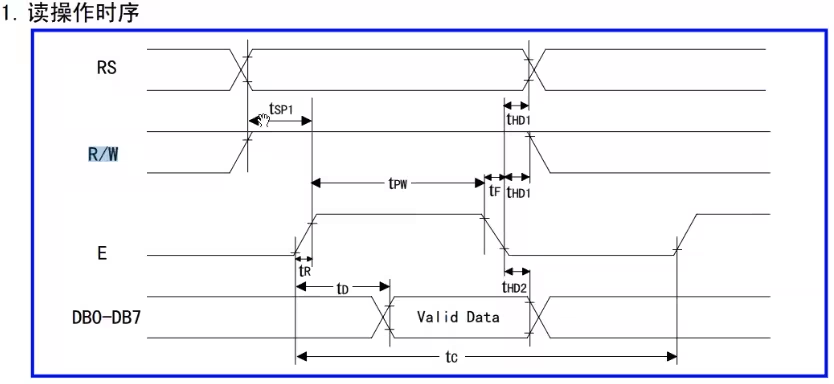

读时序：

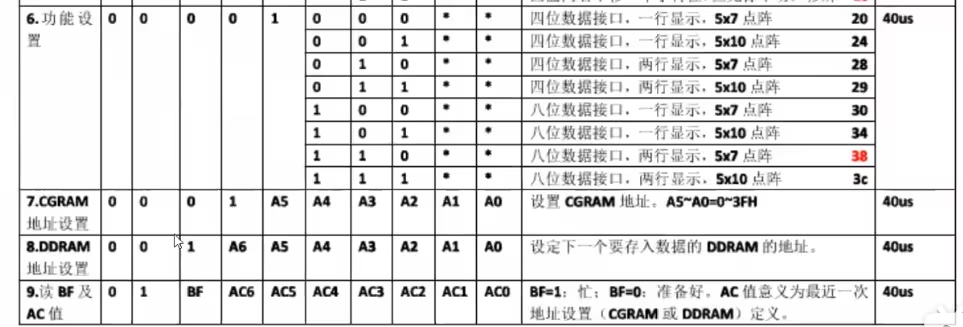

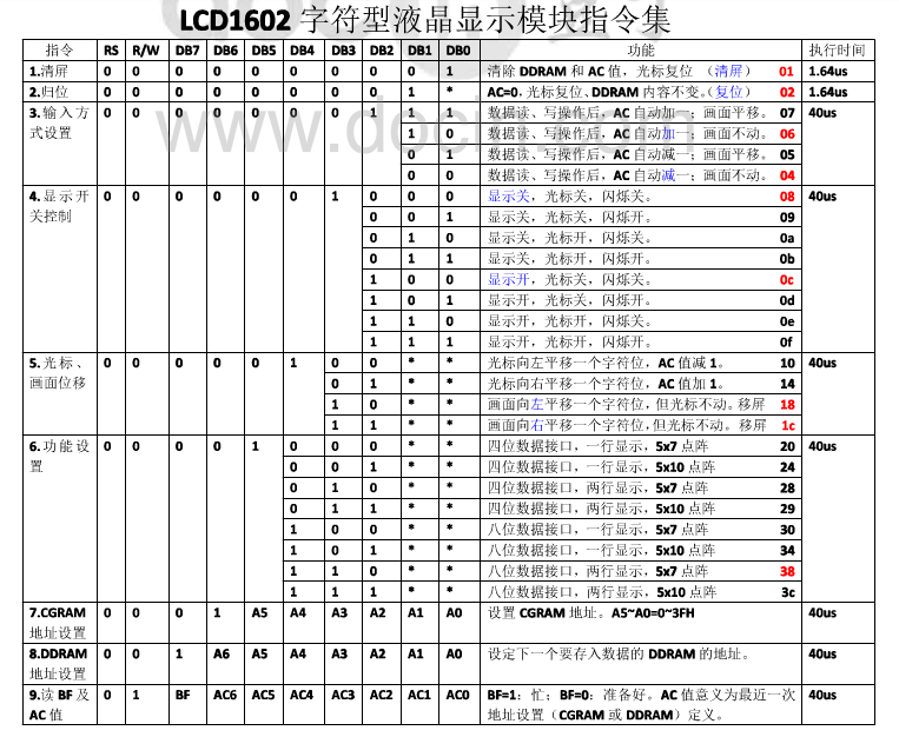

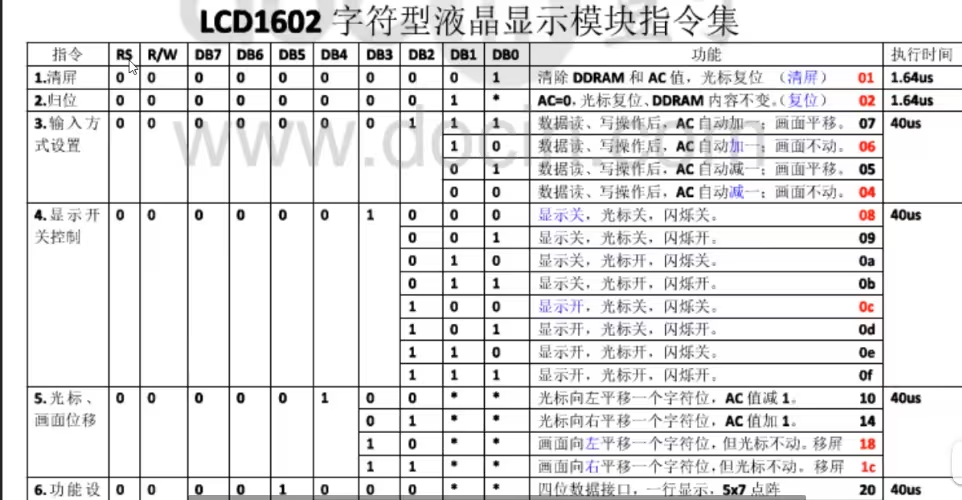

6.LCD1602指令集
7.LCD1602操作流程

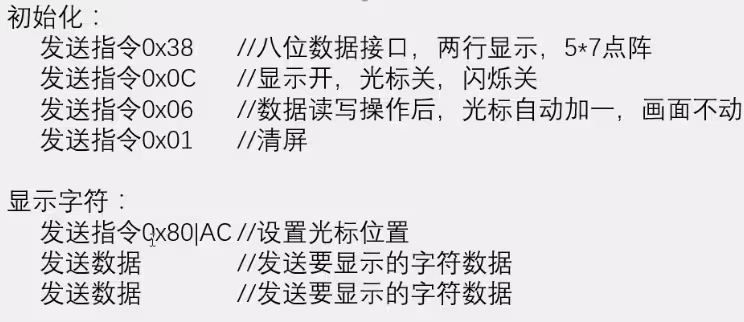

初始化：
发送指令0x38 //八位数据接口，两行显示，5*7点阵 发送指令0x0C //显示开，光标关，闪烁关 发送指令0x06 //数据读写操作后，光标自动加一，画面不动 发送指令0x01 //清屏
显示字符：
发送指令0x80|AC //设置光标位置 发送数据 //发送要显示的字符数据 发送数据 //发送要显示的字符数据 ……
8.字符、字符串
字符：

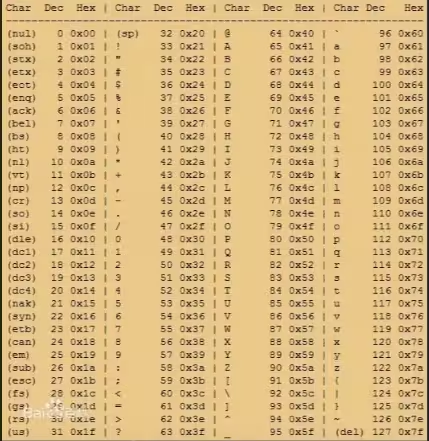

根据一定规则建立的数字到字符的映射（ASCII码表） 例如：0x21=’!’，0x41=’A’，0x00=’\0’ 定义方法：char x=‘A’;（等效于char x=0x41;）
字符数组：
存储字符变量的一个数组 定义方法：char y[]={’A’, ’B’, ’C’}; （等效于char y[]={0x41,0x42,0x43}; ）
字符串：
在字符数组后加一个字符串结束标志，本质上是字符数组 定义方法：char z[]=”ABC”;（等效于char z[]={’A’, ’B’, ’C’, ’\0’};）
9.LCD1602功能代码
第一步：

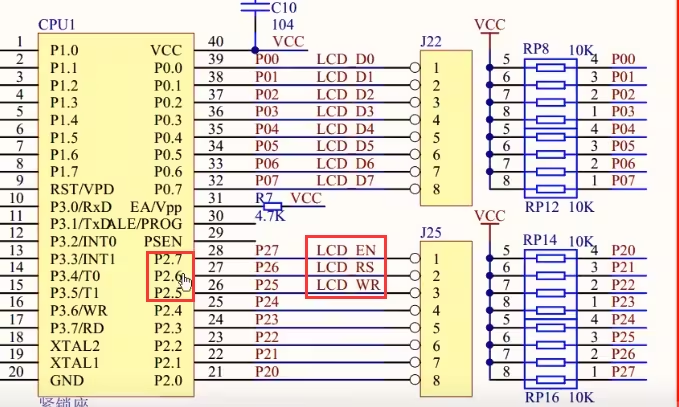

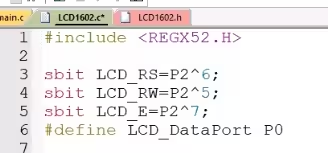

看图进行引脚定义和P0为数据端口引脚
第二步：

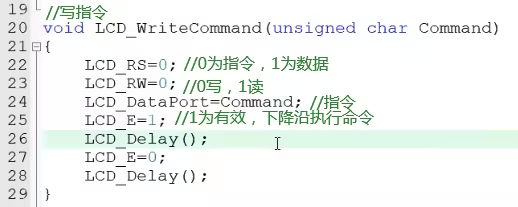

写指令（看上节引脚指令图，可以知道1和0代表什么）

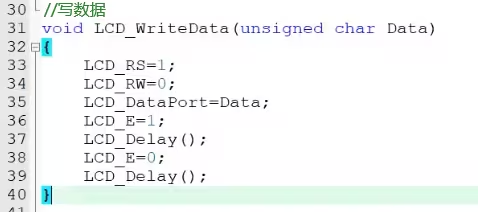

第三步：
写数据，跟上面一样改33行为1就可以了

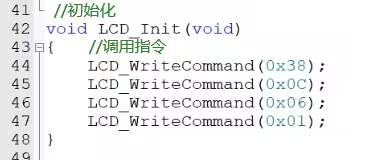

第四步：
按这个表，进行初始化

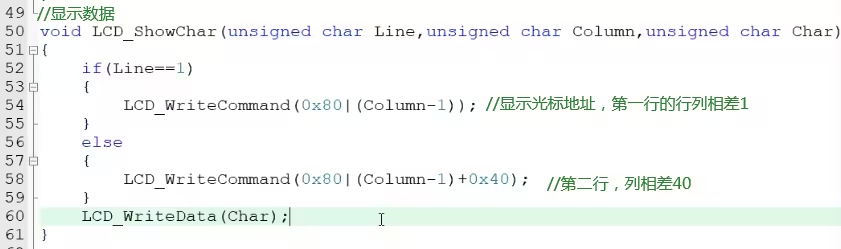

第五步：
显示数据，光标地址

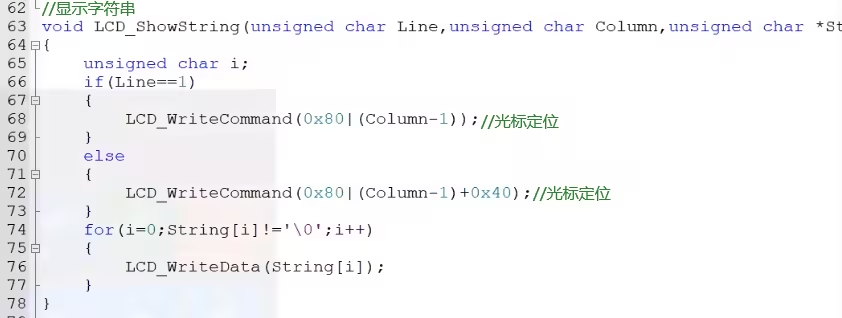

第六步：
显示字符串（写到显示屏里面显示出来）
第七步：

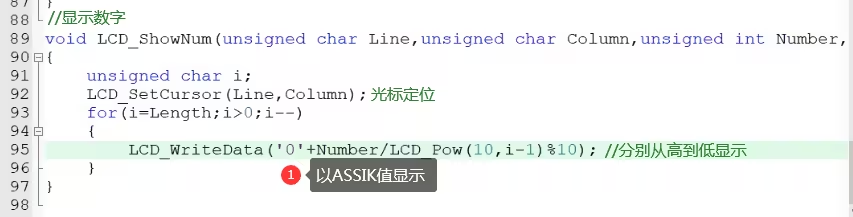

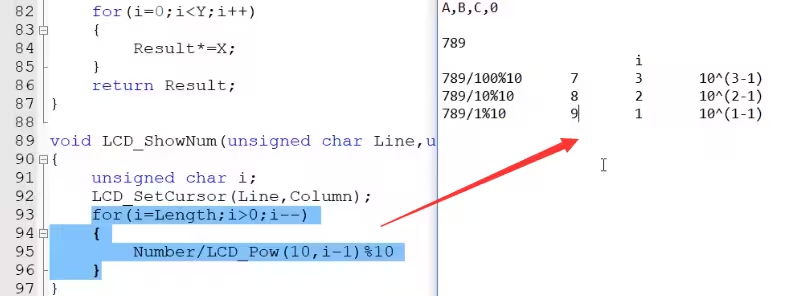

无符号整数显示（光标位置可以独立出来）

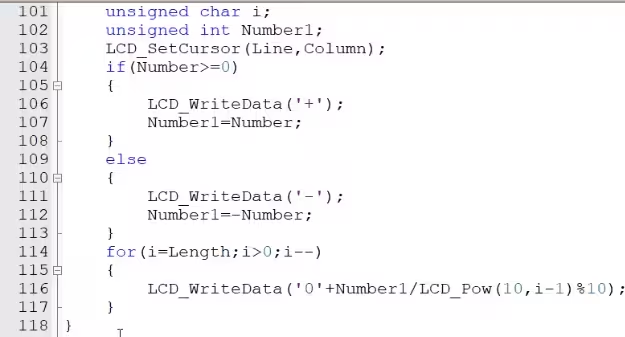

第八步：
显示有符号的数
第九步：

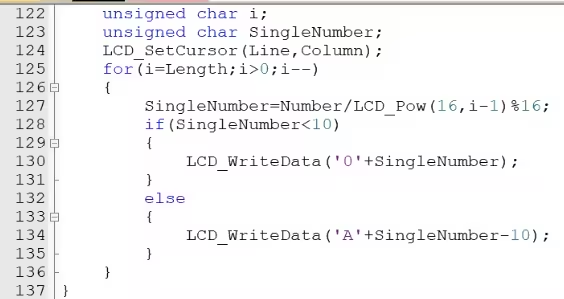

显示16进制数，取每一位除16
第十步：

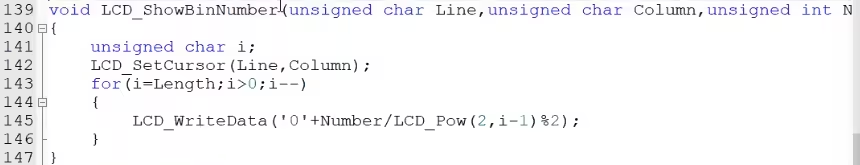

显示二进制，对2取余
第十一步：
字符超出-移动，流动字幕。我们写一个超出屏幕范围（16*2）但没有超出DD ROM范围（40*2）的一个东西。我们要用到，向左移动指令。我们要用到指令就要在头文件声明LCD_WriteCommand函数。我们要导入Delay模块，因为指令调用太快了
最终代码：
模块：
LCD1602.c
#include <REGX52.H>
//引脚定义
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_E=P2^7;
#define LCD_DataPort P0
/**
* @brief LCD1602延时函数，12MHz调用可延时1ms
* @param 无
* @retval 无
*/
void LCD_Delay() //@12.000MHz 1ms
{
unsigned char i, j;
i = 2;
j = 239;
do
{
while (--j);
} while (--i);
}
/**
* @brief LCD1602写命令
* @param Command 要写入的命令
* @retval 无
*/
void LCD_WriteCommand(unsigned char Command)
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_E=1;
LCD_Delay();
LCD_E=0;
LCD_Delay();
}
/**
* @brief LCD1602写数据
* @param Data 要写入的数据
* @retval 无
*/
void LCD_WriteData(unsigned char Data)
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_E=1;
LCD_Delay();
LCD_E=0;
LCD_Delay();
}
/**
* @brief LCD1602初始化函数
* @param 无
* @retval 无
*/
void LCD_Init(void)
{
LCD_WriteCommand(0x38);
LCD_WriteCommand(0x0C);
LCD_WriteCommand(0x06);
LCD_WriteCommand(0x01);
}
/**
* @brief LCD1602设置光标位置
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @retval 无
*/
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
if(Line==1)
{
LCD_WriteCommand(0x80|(Column-1));
}
else
{
LCD_WriteCommand(0x80|(Column-1)+0x40);
}
}
/**
* @brief 在LCD1602指定位置上显示一个字符
* @param Line 行位置，范围：1~2
* @param Column 列位置，范围：1~16
* @param Char 要显示的字符
* @retval 无
*/
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}
/**
* @brief 在LCD1602指定位置开始显示所给字符串
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param String 要显示的字符串
* @retval 无
*/
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
LCD_WriteData(String[i]);
}
}
/**

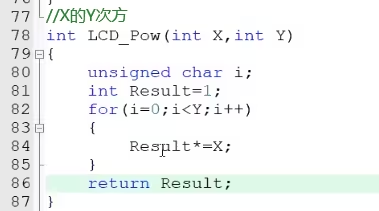

* @brief 返回值=X的Y次方
*/
int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
Result*=X;
}
return Result;
}
/**
* @brief 在LCD1602指定位置开始显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：0~65535
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number/LCD_Pow(10,i-1)%10);
}
}
/**
* @brief 在LCD1602指定位置开始以有符号十进制显示所给数字
* @param Line 起始行位置，范围：1~2
* @param Column 起始列位置，范围：1~16
* @param Number 要显示的数字，范围：-32768~32767
* @param Length 要显示数字的长度，范围：1~5
* @retval 无
*/
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
unsigned char i;
unsigned int Number1;
LCD_SetCursor(Line,Column);
if(Number>=0)
{
LCD_WriteData('+');
Number1=Number;
}
else
{
LCD_WriteData('-');
Number1=-Number;
}
for(i=Length;i>0;i--)
{
LCD_WriteData('0'+Number1/LCD_Pow(10,i-1)%10);
}

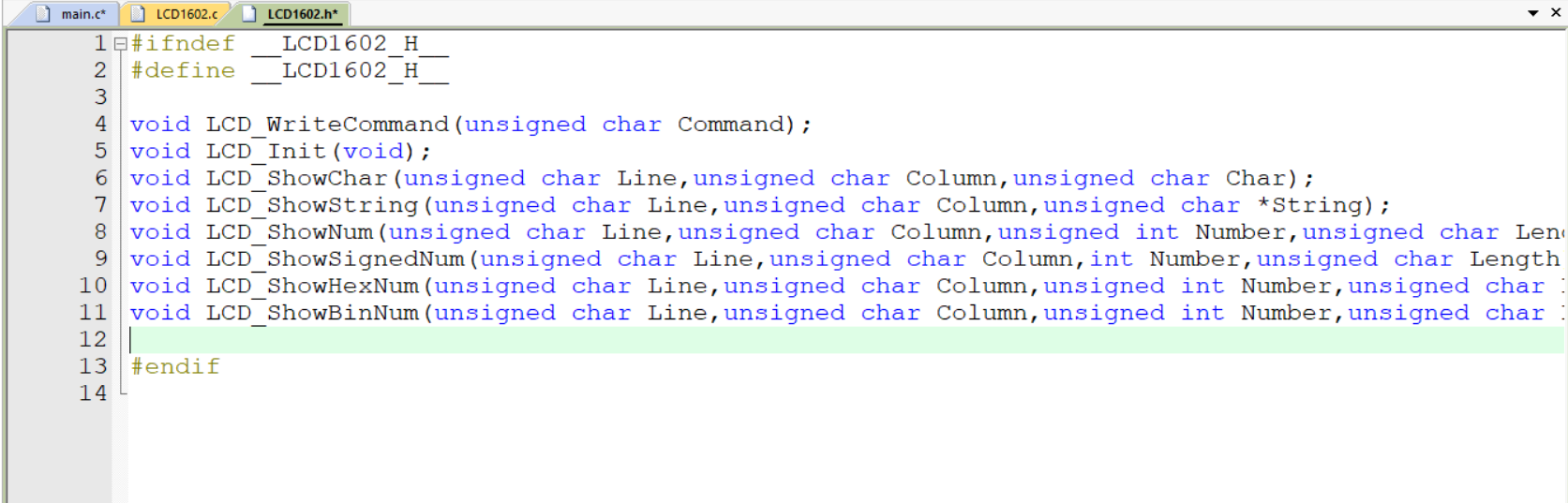

}LCD1602.h
#ifndef __LCD1602_H__
#define __LCD1602_H__
void LCD_WriteCommand(unsigned char Command);
void LCD_Init(void);
void LCD_ShowChar(unsigned char Line,unsigned char Column,unsigned char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,unsigned char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

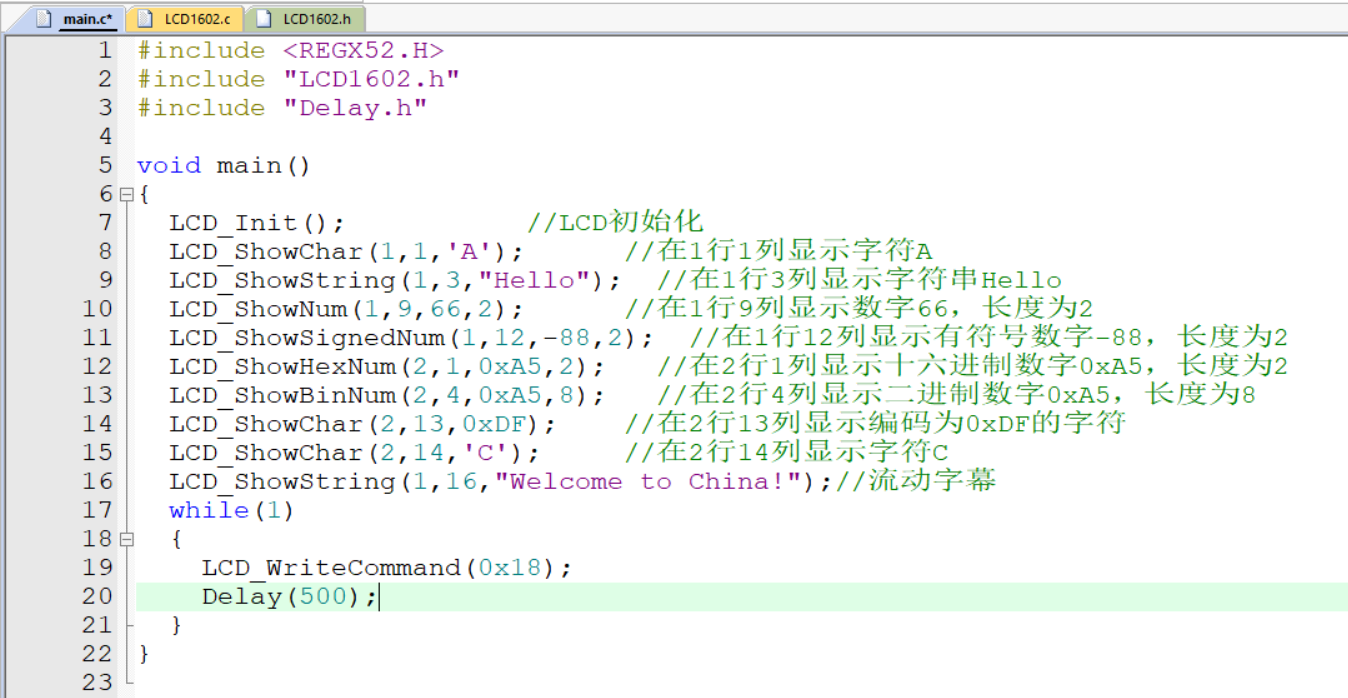

#endifmain.c
#include <REGX52.H>
#include "LCD1602.h"
#include "Delay.h"
void main()
{
LCD_Init(); //LCD初始化
LCD_ShowChar(1,1,'A'); //在1行1列显示字符A
LCD_ShowString(1,3,"Hello"); //在1行3列显示字符串Hello
LCD_ShowNum(1,9,66,2); //在1行9列显示数字66，长度为2
LCD_ShowSignedNum(1,12,-88,2); //在1行12列显示有符号数字-88，长度为2
LCD_ShowHexNum(2,1,0xA5,2); //在2行1列显示十六进制数字0xA5，长度为2
LCD_ShowBinNum(2,4,0xA5,8); //在2行4列显示二进制数字0xA5，长度为8
LCD_ShowChar(2,13,0xDF); //在2行13列显示编码为0xDF的字符
LCD_ShowChar(2,14,'C'); //在2行14列显示字符C
LCD_ShowString(1,16,"Welcome to China!");//流动字幕
while(1)
{
LCD_WriteCommand(0x18);
Delay(500);
}
}
