一.以ST32系列开发为例

优先级	来源	手册名称	缩写	核心内容 (你查它看什么？)	SysTick 相关度
P0 (必读)	ARM	Cortex-M3/M4 Generic User Guide(通用用户指南)	GUG	软件编程核心。定义了 NVIC (中断)、SysTick、MPU、SCB (系统控制) 的寄存器。	⭐⭐⭐⭐⭐核心战场。查寄存器定义 (CTRL, LOAD) 和中断逻辑。
P0 (必读)	ST	Reference Manual(参考手册)	RM	芯片外设百科。定义了 GPIO, UART, SPI, DMA 的寄存器；RCC 时钟树；中断向量表映射。	⭐⭐⭐关键辅助。查 SysTick 的外部时钟源连接 (HCLK/8)。
P0 (必读)	ST	Datasheet(数据手册)	DS	硬件规格书。包含系统框图、引脚定义、电气特性、内存映射 (Flash/SRAM 地址)。	❌不涉及逻辑。只看电气参数。
P1 (选读)	ST	Programming Manual(闪存编程手册)	PM	Flash 操作指南。写 Bootloader 必看。包含内部 Flash 的解锁、擦除、写入时序。	❌无。
P1 (避坑)	ST	Errata Sheet(勘误表)	ES	硬件 Bug 列表。列出芯片设计缺陷 (如 I2C 锁死、ADC 抖动) 及规避方案。	⭐偶尔有 SysTick在低功耗下的异常。
P2 (教程)	ST	Application Note(应用笔记)	AN	官方实战教程。手把手教你做 Bootloader (AN2606)、低功耗设计、EMC 优化。	⭐有专门讲时间基准设计的 AN。
P2 (工具)	ST	StdPeriph / HAL User Manual(库函数手册)	UM	API 查询字典。查库函数的参数、返回值和结构体定义。	⭐⭐⭐查 API 用法(如 SysTick_Config)。
P3 (深究)	ARM	Technical Reference Manual(技术参考手册)	TRM	硬件实现细节。调试接口 (JTAG/SWD) 协议、指令流水线延迟、总线接口协议。	⭐只在硬核调试或仿真时看。
P3 (天书)	ARM	Architecture Reference Manual(架构参考手册)	ARM ARM	指令集圣经。编译器开发者看。包含指令编码、Fault 详细机理、异常模型理论。	⭐太底层，应用开发不看。

二、 详细注解：每个手册的“独门绝技”

第一部分：ARM 官方文档 (内核层)

这部分文档定义了 Cortex-M3 内核的行为。因为 STM32F103 是 M3 内核，所以这两本书是通用的。

1. Cortex-M3 Generic User Guide (通用用户指南)

• 优先级：⭐⭐⭐⭐⭐ (P0)

• 文件编号：DUI0552A

• 详细介绍：

  • 这是什么：这是写代码最常用的内核手册。它剥离了复杂的硬件实现细节，只保留了程序员关心的编程模型。

  • 包含内容：

    • Core Registers：R0-R15, xPSR, MSP, PSP 的详细定义。

    • NVIC：中断控制器，怎么开中断、设优先级分组。

    • SysTick：系统滴答定时器的 4 个寄存器定义。

    • Memory Map：内核视角的 4GB 地址空间划分。

• SysTick 场景：你要查 SysTick 的 CTRL 寄存器里第 16 位 COUNTFLAG 是什么意思，必须看这本书。

2. Cortex-M3 Technical Reference Manual (技术参考手册)

• 优先级：⭐ (P3)

• 详细介绍：

  • 这是什么：这是给芯片设计者（如 ST 的工程师）看的架构书。

  • 包含内容：指令流水线 (Pipeline) 的具体级数、总线接口 (AHB-Lite) 的时序图、JTAG/SWD 调试接口的电气细节。

  • 作用：日常开发基本不用看。除非你在做极其精细的指令运行时间分析。

---

第二部分：ST 官方文档 (芯片层) —— 针对 STM32F103

这部分文档是 ST 公司提供的，解决了“内核之外”的所有问题。

3. Reference Manual (参考手册) —— 最重要

• 优先级：⭐⭐⭐⭐⭐ (P0)

• 文件编号：RM0008 (专门针对 STM32F101xx, F102xx, F103xx, F105xx, F107xx)

• 详细介绍：

  • 这是什么：这是 F103 的**“软件百科全书”**，厚达 1100 多页。

  • 包含内容：

    • RCC (复位与时钟)：时钟树、PLL 配置、总线分频。

    • Peripherals (外设)：GPIO, USART, SPI, I2C, ADC, Timers 的功能描述和寄存器映射。

    • DMA：哪个外设对应哪个 DMA 通道（F103 的 DMA 映射是固定的，查表必看）。

• SysTick 场景：你需要确认 F103 的 SysTick 外部时钟源是 HCLK/8，这在 RCC 章节里写着。

4. Datasheet (数据手册) —— 硬件基础

• 优先级：⭐⭐⭐⭐ (P0)

• 文件编号：例如 CD00161566 (针对 STM32F103x8/B 中容量产品)

• 详细介绍：

  • 这是什么：芯片的**“物理规格书”**。

  • 包含内容：

    • Pinouts (引脚定义)：哪个脚是电源，哪个脚是复用功能。

    • Memory Mapping (内存映射)：Flash 和 SRAM 的具体大小和物理地址范围。

    • Electrical Characteristics (电气特性)：最大电流、工作电压、ADC 精度。

• SysTick 场景：虽然不直接讲 SysTick 逻辑，但它定义了 Max HCLK = 72MHz，这是你计算 SysTick 重装载值的基础。

5. Flash Programming Manual (闪存编程手册)

• 优先级：⭐⭐⭐ (P1)

• 文件编号：PM0075

• 详细介绍：

  • 这是什么：专门讲内部 Flash 操作的手册。因为 F103 的 Flash 操作比较特殊（需要解锁序列）。

  • 包含内容：

    • Flash 存储器组织结构（页大小：小/中容量是 1KB/页，大容量是 2KB/页）。

    • FPEC (Flash Program/Erase Controller) 寄存器定义。

    • 解锁 Key (KEY1, KEY2)。

• 场景：写 Bootloader 做 IAP 升级，或者保存掉电参数到 Flash 时，必看。

6. Errata Sheet (勘误表) —— 救命稻草

• 优先级：⭐⭐⭐ (P1)

• 文件编号：例如 STM32F10xx8/B Errata sheet

• 详细介绍：

  • 这是什么：F103 芯片硬件设计的 Bug 列表。F103 是老芯片，Bug 不少。

  • 经典案例：I2C 锁死问题。手册里明确写了 F103 的 I2C 硬件设计有缺陷，并给出了极其复杂的软件规避方案（或者建议用模拟 I2C）。

• 场景：如果你调 I2C 发现总线忙且无法复位，别怀疑自己，先看这个表。

---

第三部分：辅助文档 (应用与库)

7. Application Notes (应用笔记)

• 优先级：⭐⭐ (P2)

• 数量：针对 F103 有几百篇。

• 关键推荐：

  • AN2606: STM32 system memory boot mode (介绍出厂串口下载的引脚和波特率)。

  • AN2586: Getting started with STM32F10xxx hardware development (画板子必看，晶振电路怎么画，退耦电容怎么摆)。

8. User Manuals (库函数手册)

• 优先级：⭐⭐⭐ (P2)

• 详细介绍：

  • HAL 库用户手册 (UM1850)：如果你用 CubeMX 开发，这本 PDF 告诉你 HAL_Delay 怎么用，HAL_UART_Transmit 的参数是什么。

  • 标准库帮助文档 (stm32f10x_stdperiph_lib_um.chm)：如果你维护老代码，这个 chm 文件是查函数的字典。

---

三、 实战演练：以 SysTick 为例的“文档穿梭术”

假设任务：配置 SysTick 产生 1ms 中断，并理解其原理。

我们需要像侦探一样，在上述文档中寻找线索：

第一阶段：身份识别（它是谁？）

1. 思考起点

我要配置 SysTick。首先我要搞清楚：SysTick 是谁家的外设？

• 是 ST 公司自己设计的（像 USART1, TIM2 那样）？

• 还是 ARM 公司设计的内核组件（像 NVIC 那样）？

2. 判断依据

• 通常内核紧密相关的（中断控制、系统滴答、MPU）属于 ARM。

• 通用的通信接口（串口、SPI）属于芯片厂商 ST。

• 结论：SysTick 是 ARM Cortex-M 内核 自带的。

3. 决策

既然是 ARM 的亲儿子，ST 的手册里可能只是一笔带过，肯定要把 ARM 官方手册 作为第一站。

---

第二阶段：逻辑探究（查阅 ARM 内核手册）

1. 目标文档

打开 《Cortex-M3 Generic User Guide》（通用用户指南）。

2. 查阅动作

搜索 SysTick，找到寄存器定义部分，重点看 STK_CTRL（控制寄存器）。

3. 获取的信息（Solved）

• 工作原理：它是一个 24 位的向下计数器（倒数到 0 就触发中断）。

• 中断配置：Bit 1 (TICKINT) 控制是否开启中断。

• 使能控制：Bit 0 (ENABLE) 控制开启或关闭。

• 时钟源选择：Bit 2 (CLKSOURCE) 是关键。

  • 1 = Processor Clock (内核时钟，通常是主频)。

  • 0 = External Reference Clock (外部参考时钟)。

4. 发现新问题（The Missing Link）

ARM 手册里写着：External Reference Clock is implementation defined.

翻译：“外部参考时钟的具体频率，由芯片制造商（ST）自己决定，我不管。”

侦探卡点：

• 如果我选 CLKSOURCE = 1，我知道是主频（但主频是多少？ARM 也不知道）。

• 如果我选 CLKSOURCE = 0，这个“外部参考”到底是多少？是主频的 1/2？1/8？还是由某个晶振直接提供？

下一步行动：

既然 ARM 说“由实现者定义”，那我就必须去问“实现者”——也就是 ST 公司。

---

第三阶段：连线溯源（查阅 ST 参考手册）

1. 目标文档

打开 《STM32F10x Reference Manual (RM0008)》。

2. 查阅动作

SysTick 需要时钟，所以这属于 时钟控制 (RCC) 的范畴。

• 翻到 RCC 章节。

• 找到 Clock Tree (时钟树) 图表。

3. 获取的信息（Solved）

• 在时钟树的最右侧，找到 Cortex System Timer（这就是 SysTick）。

• 逆向追踪连线：

  • 它的线上有一个选择器。

  • 一路直接连到 HCLK (AHB 总线时钟)。

  • 另一路经过一个 /8 的方框，连到 HCLK。

• 真相大白：

  • ARM 手册里的 Processor Clock = HCLK。

  • ARM 手册里的 External Reference Clock = HCLK / 8。

4. 发现新问题（The Missing Link）

现在我知道了逻辑关系（比如是 HCLK 的 8 分频），但是 HCLK 最大能跑多少？

• 是无穷大吗？肯定不是。

• 是 168MHz？还是 72MHz？

• 参考手册主要讲“架构和逻辑”（怎么连线），通常不讲“物理极限”（最大能承受多少伏特、多少频率）。

下一步行动：

我需要查阅关于这块芯片的物理规格书。

---

第四阶段：物理极限（查阅 ST 数据手册）

1. 目标文档

打开 《STM32F103 Datasheet》。

2. 查阅动作

搜索 Clock 或 Frequency，或者看 Electrical Characteristics（电气特性）章节下的 AC Characteristics。

3. 获取的信息（Solved）

• 最大频率：STM32F103 的 HCLK 最大频率为 72MHz。

• 计算基础：

  • 如果我全速运行，HCLK = 72,000,000 Hz。

  • 结合刚才 ST 参考手册的信息：外部参考时钟 = 72MHz / 8 = 9MHz。

4. 最终计算

我要产生 1ms 的中断（1000Hz）：

• 方案 A (使用内核时钟)：

  $$计数值 = \frac{72,000,000}{1000} = 72,000$$

  写入 LOAD 寄存器的值应为 71999 (N-1)。

• 方案 B (使用外部参考时钟)：

  $$计数值 = \frac{9,000,000}{1000} = 9,000$$

  写入 LOAD 寄存器的值应为 8999。

侦探卡点：

理论值都有了，但我不想自己去查“LOAD 寄存器是地址多少”、“CTRL 寄存器第几位是 Enable”。我想直接用代码实现。

下一步行动： 查找 API 手册。

---

第五阶段：代码落地（查阅 库函数手册）

1. 目标文档 打开 《STM32 Standard Peripheral Library Help》 或者查看 CMSIS 标准库头文件 core_cm3.h。

2. 查阅动作 搜索 SysTick。

3. 获取的信息（Solved）

• 找到了一个标准函数：SysTick_Config(uint32_t ticks)。

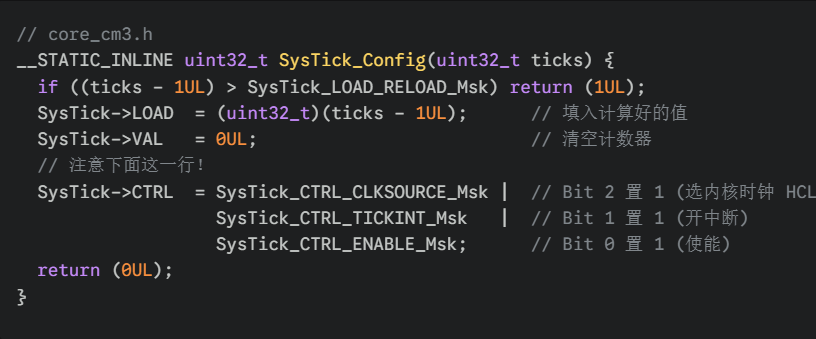

• 查看函数内部实现（源码）：

发现细节：这个官方库函数强制使用了 CLKSOURCE=1 (内核时钟)。如果你想用 HCLK/8，你就不能直接用这个函数，得自己写寄存器。

二.以ESP32系列开发为例

优先级	来源	手册名称	缩写	核心内容 (你查它看什么？)	SysTick (OS Tick) 相关度
P0 (圣经)	乐鑫	ESP-IDF Programming Guide(ESP-IDF 编程指南 - 在线版)	IDF	软件开发的一切。包含 API 参考 (WiFi, BT, RTOS)、编译系统 (CMake)、配置选项 (Kconfig)。这是你 90% 时间待的地方。	⭐⭐⭐⭐⭐直接查配置。搜 CONFIG_FREERTOS_HZ 修改心跳频率。
P1 (硬件)	乐鑫	Technical Reference Manual(技术参考手册)	TRM	外设寄存器百科。定义了 GPIO, SPI, I2C, Timer Group 的寄存器地址和位定义。类似 STM32 的 RM。	⭐⭐底层实现。查硬件定时器 (Timer Group) 如何产生中断。
P1 (选型)	乐鑫	Datasheet(数据手册)	DS	硬件规格书。引脚定义、电气特性、功耗数据、RF 射频性能。类似 STM32 的 DS。	❌无。
P2 (深究)	Cadenceor 乐鑫	Xtensa ISA Reference Manual(指令集手册)	ISA	CPU 内核细节。汇编指令、核心寄存器 (CCOUNT, CCOMPARE)。类似 ARM 的 GUG。	⭐极客专用。查 Xtensa 内部的比较器如何触发 Tick。
P3 (硬件)	乐鑫	Hardware Design Guidelines(硬件设计指南)	HDG	画板子必读。电源纹波要求、天线阻抗匹配、PCB 布局建议。	❌无。

一、 核心差异：为什么查看方式完全不同？

你可能会觉得：“怎么 STM32 分那么细（ARM+ST），ESP32 好像就一本 IDF 指南打天下？” 这背后有三个核心原因：

1. 架构归属权不同 (IP vs SoC)

• STM32 (分离制)：ST 买的是 ARM 的图纸。ARM 说：“内核归我管，你别乱改文档”。所以你需要去 ARM 官网看内核，去 ST 官网看外设。

• ESP32 (包办制)：乐鑫使用的是 Xtensa (或 RISC-V) 架构，但乐鑫对内核进行了深度的定制和封装。乐鑫的态度是：“你不需要关心内核是谁的，你只要知道它是我 ESP32 的一部分”。所以内核文档被合并或弱化了。

2. “黑盒”外设的存在 (WiFi/Bluetooth)

• STM32：所有外设（UART, SPI）都是透明的，你配置寄存器就能跑。

• ESP32：核心功能是 WiFi 和 蓝牙。这些协议栈极其复杂，且涉及 FCC/CE 认证，底层寄存器是不公开的 (Black Box)。

  • 结果：你无法通过查寄存器手册来手写 WiFi 驱动。你必须调用官方提供的 API (esp_wifi_start)。既然必须调 API，那API 指南 (IDF Guide) 自然就成了最重要的文档。

3. 操作系统的地位 (Add-on vs Native)

• STM32：RTOS 是“客”。你可以在裸机上跑，也可以移植 FreeRTOS。文档默认假设你是裸机。

• ESP32：RTOS 是“主”。ESP-IDF 原生就是基于 FreeRTOS 构建的。系统启动时，FreeRTOS 已经在跑了。

  • 结果：你不需要像在 STM32 上那样去查“怎么移植 FreeRTOS”，你需要查的是“怎么配置 ESP32 里的 FreeRTOS”。

---

二、 实战演练：以 ESP32 的“SysTick”为例

假设任务：“修改 ESP32 的系统心跳频率 (Tick Rate) 为 1000Hz (1ms)。”

在 STM32 上，我们要查寄存器、算时钟。在 ESP32 上，思路完全变了：

第 1 步：找配置入口 (查 IDF 编程指南)

• 思维：ESP32 是跑在 OS 上的，修改心跳应该是修改 OS 的配置 (Menuconfig)，而不是改寄存器。

• 动作：打开 ESP-IDF Programming Guide (在线版)。

• 搜索：Tick Rate 或 CONFIG_FREERTOS_HZ。

• 获取信息：

  • 文档告诉你：在 Component config -> FreeRTOS -> Tick rate (Hz) 中修改。

  • 默认通常是 100Hz (10ms)，你可以改成 1000Hz。

  • 不需要写一行代码，编译系统会自动生成宏定义。

第 2 步：(可选) 找硬件原理 (查 TRM 或 ISA)

• 疑惑：我想知道到底是谁在产生这个心跳？是像 STM32 那样的 SysTick 吗？

• 动作：查阅 ESP32 Technical Reference Manual 或 Xtensa 手册。

• 发现：

  • ESP32 (Xtensa核) 内部有两个特殊寄存器：CCOUNT (Cycle Count) 和 CCOMPARE (Cycle Compare)。

  • 这有点像 ARM 的 SysTick，但它是 32位向上计数 的。

  • FreeRTOS 的底层代码 (port.c) 会自动设置 CCOMPARE 寄存器，当 CCOUNT 等于它时触发 Level 1 中断。

• 结论：虽然原理类似（都是内核定时器），但用户不需要操作寄存器，OS 底层全包了。

第 3 步：(可选) 找硬件限制 (查 Datasheet)

• 思考：我能不能把心跳设成 10000Hz (0.1ms)？

• 动作：看 Datasheet 的 CPU 主频。

• 分析：ESP32 主频通常 160MHz 或 240MHz。10kHz 的心跳意味着每 100us 就要中断一次。虽然硬件扛得住，但 Context Switch (任务切换) 的开销会占满 CPU，导致 wifi 吞吐量下降。

• 文档建议：IDF 指南通常建议不要超过 1000Hz。

总结：STM32 vs ESP32 文档查找“肌肉记忆”

• STM32 (硬核模式)：

  遇到问题 --> 翻 PDF (Reference Manual)-->  找寄存器 -->  算位操作。

• ESP32 (软件模式)：

  遇到问题 -->  搜 Google/IDF Guide-->  找menuconfig选项或 API--> 调用函数。

当你从 STM32 转到 ESP32，最大的挑战不是代码难写，而是忍住不去查寄存器的冲动，学会信任并使用庞大的官方 SDK。
