信号完整性和反射的基本概念



信号完整性（Signal Integrity，简称SI）作为现代高速数字电路设计中的核心问题之一，直接决定了系统的性能和可靠性。在高速信号传输中，任何微小的干扰或失真都可能引发严重的功能异常，因此确保信号的完整性和稳定性至关重要 。根据相关研究，信号完整性问题不仅涉及信号的幅度和时序偏差，还与反射、串扰及电磁干扰等多种因素密切相关。而其中，反射现象因其普遍性和破坏性，成为设计者必须优先解决的关键问题。

反射的产生源于信号在传输路径中遇到阻抗不匹配的情况，导致部分能量被反射回源端，从而影响信号质量。这种现象在高速设计中尤为突出，因为高频信号对阻抗变化更加敏感 。Altium的研究指出，当传输线的特性阻抗与负载阻抗不一致时，反射波会叠加在原始信号上，形成振铃效应或过冲/下冲现象，这可能导致误触发或数据错误。此外，文献进一步强调，反射问题不仅是单一频率下的挑战，随着信号频谱的扩展，其复杂性也会显著增加，尤其在多层PCB设计中，不同层间的阻抗控制需要更加精确的分析和优化策略。

综上所述，理解反射的基本原理及其对信号完整性的影响，是制定有效应对策略的基础。通过合理设计和仿真手段，可以显著减少反射带来的负面影响，从而提升系统整体性能 。

信号完整性和反射的基本概念

什么是信号完整性？

一句话概述：概述信号完整性的核心问题，并解释其对现代高速数字电路设计的意义。

信号完整性（Signal Integrity，简称SI）是现代高速数字电路设计中至关重要的核心问题，其关注的是信号在传输过程中保持其质量和功能的能力。具体而言，信号完整性涉及信号在时域和频域内的特性是否能够满足系统设计要求，从而确保数据传输的准确性和可靠性 。根据NEXTPCB的研究，信号完整性的主要挑战来源于多种因素，包括传输线效应、阻抗不匹配、串扰以及电源噪声等，这些问题在高速电路中尤为突出。当信号频率升高时，这些因素会显著影响信号波形的形状和时序，进而导致误码率增加或系统性能下降。与此同时，文献指出，信号反射是一种常见且关键的信号完整性问题，特别是在长距离传输或复杂拓扑结构中，反射现象可能导致信号失真并引发错误逻辑判断。而文献则进一步分析了反射的根本原因，强调了阻抗不连续性对信号质量的破坏性影响，并提出优化设计方案的重要性。从设计角度来看，解决信号完整性问题不仅是保证设备正常运行的基础，更是实现高性能计算和通信系统的前提条件。因此，在实际应用中，工程师需要综合运用仿真工具、材料选择以及设计规范来全面应对信号完整性带来的挑战。

信号完整性和反射的基本概念

反射现象的产生机制

一句话概述：描述反射的物理成因及分析其在不同传输线环境下的表现形式。

反射现象的产生机制源于电磁波在传输线中遇到阻抗不连续点时的能量反馈行为。当信号在传输线上传播时，若负载阻抗与传输线的特性阻抗不匹配，部分信号能量将无法被完全吸收，从而以反射波的形式返回源端。这种现象在高频电路中尤为显著，因为高频信号对阻抗变化更为敏感。根据传输线理论，反射系数由阻抗失配程度决定，其数学表达为Γ=(ZL-Z0)/(ZL+Z0)，其中ZL为负载阻抗，Z0为特性阻抗。在不同传输线环境下，反射的表现形式各异。例如，在微带线中，由于介质分布的不均匀性，可能导致局部阻抗波动，从而引发复杂的多次反射；而在差分对传输中，若两根导线长度不一致或终端匹配不对称，则可能引入额外的共模反射成分，进一步劣化信号质量。文献[1]指出，实际工程中常通过时域反射计（TDR）测量来定位和量化阻抗不连续点，并分析其对信号完整性的影响。文中详细讨论了TDR波形中特征突变与特定阻抗失配位置的对应关系，这为设计者提供了直观的调试手段。此外，随着传输速率的提升，趋肤效应和介质损耗也会加剧反射问题，因此需综合考虑材料特性和几何结构优化设计。

反射对系统性能的影响

一句话概述：探讨反射如何干扰信号质量，并可能引发数据传输错误或系统故障。

反射对信号质量的干扰不仅限于简单的能量损耗，还可能导致严重的信号失真和误码问题。当反射波与原始信号叠加时，会在传输线上形成驻波现象，导致信号幅值的波动和相位偏移 。这种波动可能使接收端难以正确判断逻辑电平，尤其是在高速数字电路中，微小的信号偏差都会被放大，从而引发数据传输错误。此外，根据相关研究，反射引起的信号完整性问题还会在系统层级上引发连锁反应，例如导致定时裕量的减少，甚至造成整个系统的功能失效 。

进一步分析表明，反射对系统性能的影响不仅局限于单一传输线，还可能通过电磁耦合影响邻近信号路径。例如，在多层PCB设计中，未妥善处理的阻抗不连续点可能成为噪声源，干扰其他信号网络的正常运行 。该文献指出，反射引起的串扰效应在高密度布线环境中尤为显著，因为此时信号间的物理间距较小，耦合效应更加明显。这种现象强调了在设计阶段进行精确阻抗匹配的重要性，以避免因反射累积而导致的系统性故障。综合来看，反射问题不仅是局部现象，更可能演变为全局性的设计挑战，需在理论分析和实际实现中予以充分重视。

反射对系统性能的影响

信号波形畸变与误码率增加

一句话概述：分析反射导致的波形失真、抖动以及误码率提升的具体案例。

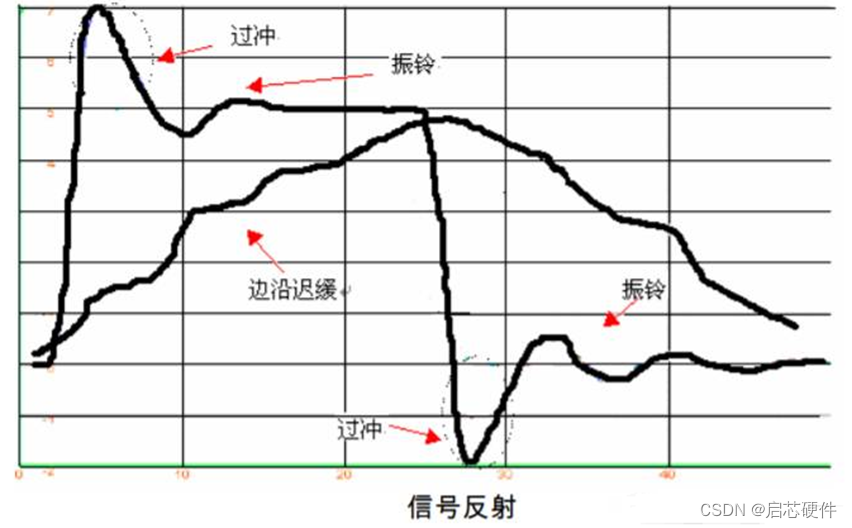

信号波形畸变与误码率的增加是反射问题在高速电路中最直接且严重的后果之一。当反射波与原始信号叠加时，会导致信号波形的失真，这种现象在时域中表现为过冲、下冲或振铃效应 。根据Amphenol的分析，这种波形畸变会显著降低信号的清晰度，特别是在数据速率较高的情况下，接收端可能无法准确判断逻辑电平的变化，从而引发误码率的上升。此外，反射还会引入额外的抖动成分，例如确定性抖动（Deterministic Jitter, DJ），进一步加剧信号完整性问题。

与此同时，波形畸变的影响不仅限于单一信号路径，还可能通过串扰耦合到邻近线路，造成更大范围的性能劣化 。研究表明，当信号沿传输线传播并遭遇多次阻抗不连续点时，反射波的累积效应会导致眼图闭合，这是误码率增加的重要标志。具体而言，闭合的眼图使得接收器难以在正确的时间窗口内采样信号，尤其在高密度PCB设计中，这一问题尤为突出 。因此，合理优化传输线设计和终端匹配策略成为抑制波形畸变的关键措施。

反射对系统性能的影响

实际应用中的典型问题

一句话概述：列举几种工程实践中由于反射引起的设计缺陷，并讨论相关后果。

在实际工程应用中，反射问题常常导致一系列设计缺陷，严重影响系统的性能和可靠性。例如，在高速印刷电路板（PCB）设计中，信号反射可能引发波形失真和时序偏差，这些问题会导致数据传输错误甚至系统崩溃 。根据Advanced PCB Design Blog的分析，信号反射通常由传输线的阻抗不匹配引起，这种不匹配可能是由于布线不当或元件选择失误造成的。此外，NEXTPCB的研究进一步指出，当信号上升时间较短且频率较高时，即使是微小的阻抗变化也可能显著放大反射效应，从而加剧信号失真 。为了应对这些挑战，工程师需要采取有效的抑制策略。例如，通过终端匹配技术来减少阻抗不连续性是一种常见方法，这种方法通过在传输线末端添加匹配电阻，能够有效吸收反射能量 。具体而言，匹配电阻的值应与传输线的特性阻抗相等，以确保信号能量被完全吸收，避免能量反馈回源端。这些实际案例和解决方案表明，深入理解反射现象及其影响对于优化高速电路设计至关重要。

缓解反射的技术与方法

一句话概述：总结当前用于减少或消除反射的主要技术手段及其工作原理。

为了缓解信号反射问题，现代高速电路设计中采用了一系列技术手段，其中阻抗匹配和终端技术是最为核心的方法。根据文献的分析，阻抗匹配通过调整传输线与负载之间的阻抗关系，可以显著减少能量反射的发生。例如，在射频电路中，使用匹配网络（如L型、π型网络）能够优化信号路径的阻抗特性，从而将反射系数降至最低。此外，该文献还强调了在高速数字系统中，动态阻抗匹配技术的应用潜力，这种方法通过实时调整匹配参数来适应信号变化，特别适用于复杂多变的工作环境。

另一方面，终端技术通过在传输线末端添加特定阻抗值的终端电阻来吸收反射能量，从而避免信号回流。文献指出，常见的终端策略包括并联终端、串联终端以及戴维宁终端等，每种方法都有其适用场景。例如，并联终端通过在负载端放置一个与特性阻抗相等的电阻，能够有效消除因阻抗不连续引发的反射波；而串联终端则更适合用于源端阻抗较低的情况，通过在驱动端增加电阻以平衡整体阻抗。文献进一步补充道，终端技术的选择需综合考虑信号频率、电路拓扑结构以及功耗限制等因素，以实现最佳性能权衡 。

除了上述方法，布线优化也是减少反射的重要手段之一。合理的布线策略，如控制走线长度、避免锐角转弯以及保持差分对的对称性，均能降低阻抗波动的风险，从而间接缓解反射问题 。这些措施不仅提升了信号完整性，还为复杂系统的稳定运行提供了保障。

缓解反射的技术与方法

阻抗匹配与端接策略

一句话概述：讲解阻抗匹配的重要性，并说明常见的终端匹配方案以减小反射。

阻抗匹配在高速电路设计中扮演着至关重要的角色，其核心在于通过调整传输线与负载之间的阻抗关系，最大限度地减少信号反射并提高能量传递效率 。文献详细探讨了特性阻抗（Z0）的概念及其在柔性PCB中的应用，指出在实际设计中，保持传输线的特性阻抗一致是实现高效信号传输的关键。此外，该研究还强调了材料选择和布线几何结构对特性阻抗的影响，为工程师提供了优化设计的具体指导。与此同时，终端匹配技术作为解决反射问题的重要手段，通常包括串联匹配、并联匹配以及戴维南匹配等多种方案。例如，在RS-485通信系统中，终端电阻的正确配置对于避免信号反射至关重要 。文献指出，当传输线长度超过信号波长的一定比例时，必须在末端添加适当的终端电阻以吸收反射能量；同时，文中还对比了不同终端配置的优劣，并推荐在多点网络中采用偏置终端以平衡功耗与性能。此外，除了传统的阻抗匹配方法，现代设计还结合了静电放电（ESD）保护和终端集成策略，以应对复杂的电磁环境 。文献提出了一种创新的设计思路，将ESD保护器件与终端元件整合到单一模块中，不仅减少了PCB面积占用，还显著提升了系统的鲁棒性。这种综合方法展示了高性能电路设计中多目标优化的可能性，为未来的发展提供了新的方向。

缓解反射的技术与方法

优化布局与布线设计

一句话概述：提出PCB设计中通过改进走线几何形状和材料选择来抑制反射的建议。

在PCB设计中，通过优化走线几何形状和材料选择可以显著抑制信号反射问题。文献指出，改进走线的几何形状有助于维持传输线的特性阻抗一致性，从而减少因阻抗不连续引起的反射现象。例如，通过采用平滑的弯曲走线而非直角弯折，能够有效降低阻抗突变的可能性，并进一步提升信号完整性。此外，合理调整差分对的间距以及保持等长布线，也能减少共模反射成分，这对于高速差分信号尤为重要。

与此同时，材料选择对抑制反射同样具有关键作用。根据文献的研究，使用低介电常数和低损耗因子的基板材料，不仅能够降低信号传播中的能量损耗，还能减小因介质特性变化导致的阻抗波动。文中还强调，在高频应用中，材料的表面粗糙度会显著影响趋肤效应的表现，因此选择光滑铜箔层可以进一步降低信号失真的风险。文献则补充道，除了基板材料本身，涂覆层的选择也需谨慎权衡，因为不合适的涂覆工艺可能会引入额外的寄生参数，从而加剧反射问题的发生。

综合来看，优化布局与布线设计需要从几何形状和材料选择两方面入手，以实现更精确的阻抗控制和更低的反射风险。这种多维度的设计策略为高速电路的信号完整性提供了更为全面的保障。

未来趋势与展望

一句话概述：回顾全文内容，强调反射管理的关键作用，并预测该领域未来发展方向。

回顾全文内容，反射管理在信号完整性领域中扮演着至关重要的角色，它不仅决定了单个信号路径的性能，还对整个系统的稳定性和可靠性产生深远影响。随着电子设备向更高速率和更高密度方向发展，反射问题的复杂性将进一步加剧，这要求工程师在未来设计中采用更加精细化的解决方案。文献指出，未来的信号完整性工程将更加依赖于人工智能和机器学习技术，以实现对复杂反射现象的智能预测与优化。例如，通过引入基于大数据的仿真模型，设计者能够在早期阶段识别潜在的阻抗不连续点，并采取预防措施，从而大幅降低后期调试的成本与时间消耗 。与此同时，文献强调了新型材料和制造工艺的重要性，特别是在高频应用中，低损耗介质和高精度加工技术能够显著减少反射引起的信号失真，为下一代高速电路提供坚实的基础 。此外，文献探讨了多物理场仿真工具的发展趋势，这些工具能够同时分析电磁、热和机械效应，从而帮助工程师全面理解反射现象与其他物理因素之间的相互作用 。综合来看，未来信号完整性领域的研究将更加注重跨学科协作与技术创新，以应对不断增长的设计挑战并满足日益严格的性能需求。

未来趋势与展望

现有解决方案的局限性

一句话概述：评估当前反射控制技术的不足之处，为后续研究提供方向。

尽管当前的反射控制技术在一定程度上缓解了信号完整性问题，但其局限性仍然不容忽视。例如，终端匹配技术虽然能够有效减少阻抗不连续引起的反射，但在实际应用中，传统静态匹配方法往往难以应对复杂拓扑结构中的动态信号行为 。Intel的研究表明，随着系统工作频率的提升以及多节点信号传输的普及，静态匹配方案可能无法满足快速变化的信号环境需求，从而导致部分频段内的反射问题依然显著。此外，匹配元件的寄生参数（如电感和电容效应）也会对高频信号产生额外干扰，进一步限制了现有解决方案的适用范围。

与此同时，文献指出，当前基于经验规则的设计优化方法在处理高速信号反射时存在明显的瓶颈。文中提到，传统的设计流程通常依赖于固定的阻抗值（如50欧姆或75欧姆），而忽略了不同应用场景下的特殊需求。这种“一刀切”的方法可能导致某些特定条件下反射现象的加剧。例如，在高密度布线环境中，由于物理空间的限制，完全实现理想的阻抗匹配变得极为困难，进而引发不可预测的信号质量问题。

另一方面，Semiconductor Engineering的研究进一步揭示了终端匹配技术在实际应用中的不足之处 。该文献详细讨论了终端电阻的选择与布局对信号完整性的双重影响，强调不当的终端配置不仅会增加电路功耗，还可能引入新的噪声源。例如，当终端电阻距离负载过远时，中间路径上的阻抗变化可能导致局部反射波的产生，这种现象在多分支网络中尤为突出。因此，如何在有限的空间内实现高效的终端设计，仍然是一个亟待解决的技术难题。这些问题的存在为未来的研究提供了明确的方向，即开发更加智能化和动态化的反射控制策略。

未来趋势与展望

新技术与工具的应用前景

一句话概述：讨论新兴技术（如AI辅助仿真）在解决反射问题上的潜力。

随着人工智能（AI）技术的快速发展，其在信号完整性领域的应用潜力正逐步显现，特别是在解决反射问题上展现出独特优势。文献[21]指出，AI辅助仿真工具能够通过深度学习算法快速分析复杂的传输线网络，并预测潜在的阻抗不连续点，从而显著缩短设计周期。例如，这类工具可以基于历史数据生成优化的布线方案，动态调整传输线几何形状以匹配特性阻抗，从根本上减少反射的发生。此外，结合机器学习的实时监控系统能够在电路运行过程中识别异常反射模式，为工程师提供精准的调试建议。与此同时，新型材料与先进制造技术的应用也为反射问题的解决提供了新思路。例如，采用石墨烯基导电材料可有效降低趋肤效应和介质损耗，从而减轻高频信号的反射现象。这些创新技术与传统设计方法的结合，不仅提升了信号完整性的整体水平，还为未来高速电路设计开辟了更广阔的可能性。

参考文献

[1] Signal Integrity Analysis in High Speed Circuit Design - NEXTPCB. https://www.nextpcb.com/blog/signal-integrity-analysis-in-high-speed-circuit-design

[2] PDF. https://www.csee.umbc.edu/csee/research/vlsi/reports/si_chapter.pdf

[3] Understanding Signal Reflections for High-Speed Design. https://resources.altium.com/p/understanding-signal-reflections-for-high-speed-design

[4] Signal integrity - Wikipedia. https://en.wikipedia.org/wiki/Signal_integrity

[5] PDF. https://cdn.amphenol-cs.com/media/wysiwyg/files/documentation/generaldoc/fundamentals_signal_integrity.pdf

[6] Signal Reflection and Distortion in PCBs | Advanced PCB Design Blog .... https://resources.pcb.cadence.com/blog/2022-signal-reflection-and-distortion-in-pcbs

[7] Signal Reflection & Distortion in PCB: Causes, Effects, and ... - NEXTPCB. https://www.nextpcb.com/blog/pcb-signal-reflection-distortion

[8] How to Avoid and Suppress Signal Reflection in PCB. https://www.tech-sparks.com/signal-reflection-in-pcb/

[9] Signal Integrity Issues Caused by Poor PCB Design. https://www.andwinpcb.com/signal-integrity-issues-caused-by-poor-pcb-design/

[10] Common Signal Integrity Pitfalls: A Comprehensive Guide. https://rigidflexpcb.org/common-signal-integrity-pitfalls-a-comprehensive-guide/

[11] PDF. https://www.ti.com/lit/an/slyt672/slyt672.pdf

[12] PDF. https://dl.cdn-anritsu.com/en-us/test-measurement/files/Technical-Notes/White-Paper/Signal_IntegrityWP.pdf

[13] Signal Integrity: How to Minimize Noise and Maximize Signal Quality?. https://electroviz.com/essential-tools/signal-integrity-how-to-minimize-noise-and-maximize-signal-quality

[14] 10 Ways to Avoid Signal Integrity problems by Impedance Control. https://rigidflexpcb.org/10-ways-to-avoid-signal-integrity-problems-by-impedance-control/

[15] Signal integrity and characteristic impedance - Flex PCB. https://flexpcb.org/signal-integrity-and-characteristic-impedance/

[16] RS-485 basics: When termination is necessary, and how to do it properly. https://www.ti.com/lit/pdf/ssztb23

[17] Advanced Integration Strategies for ESD Protection and Termination in .... https://arxiv.org/pdf/2505.16200

[18] Suppression Method of Signal Reflection in High-Speed PCB Layout - RayMing. https://www.raypcb.com/suppression-method-of-signal-reflection-in-high-speed-pcb-layout/

[19] High-Speed PCB Signal Integrity Design Tutorial. https://www.tech-sparks.com/high-speed-pcb-signal-integrity/

[20] Enhancing Signal Integrity in PCB Design: Key Considerations and .... https://resources.altium.com/p/enhancing-signal-integrity-in-pcb-design-key-considerations-and-strategies

[21] The Future Landscape of Signal Integrity Engineering: Trends and .... https://jobya.com/library/roles/hlvh4sjc/signal_integrity_engineer/articles/hlvh4sjc_future_of_signal_integrity_engineering

[22] Learn - Signal Integrity Basics | Intel. https://www.intel.com/content/www/us/en/support/programmable/support-resources/signal-power-integrity/learn.html

[23] Managing Reflections With Terminations - Semiconductor Engineering. https://semiengineering.com/managing-reflections-with-terminations/
