S32DS如何打断点查看寄存器的值
本文介绍了在S32DS开发环境中查看特定寄存器值的步骤：首先在参考手册中定位目标寄存器地址（示例为0x402EC004），然后在debug模式下设置断点，通过外设寄存器窗口查找目标地址并添加监视。最后根据寄存器描述文档解析bit位信息，即可在监视窗口中实时查看寄存器值。该方法适用于嵌入式开发过程中的寄存器调试需求。
·
首先打开《S32K3xx Reference Manual》文档，找到我们需要查看的寄存器值；

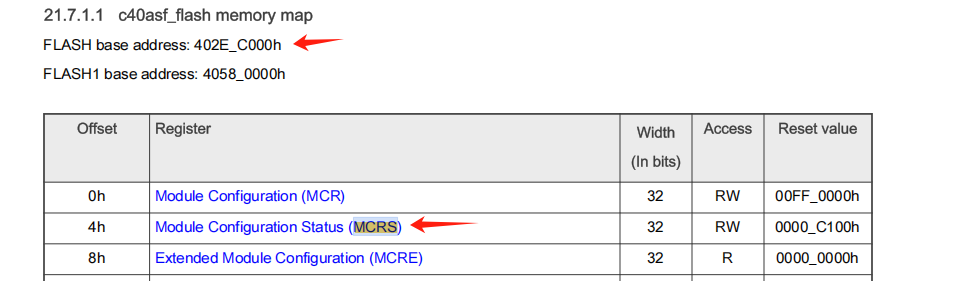

如下图所示，addr=0x402EC000, offset=4h, 即目标地址为 0x402EC004
接着使用S32DS进入debug模式，在预期查看的位置打上断点；

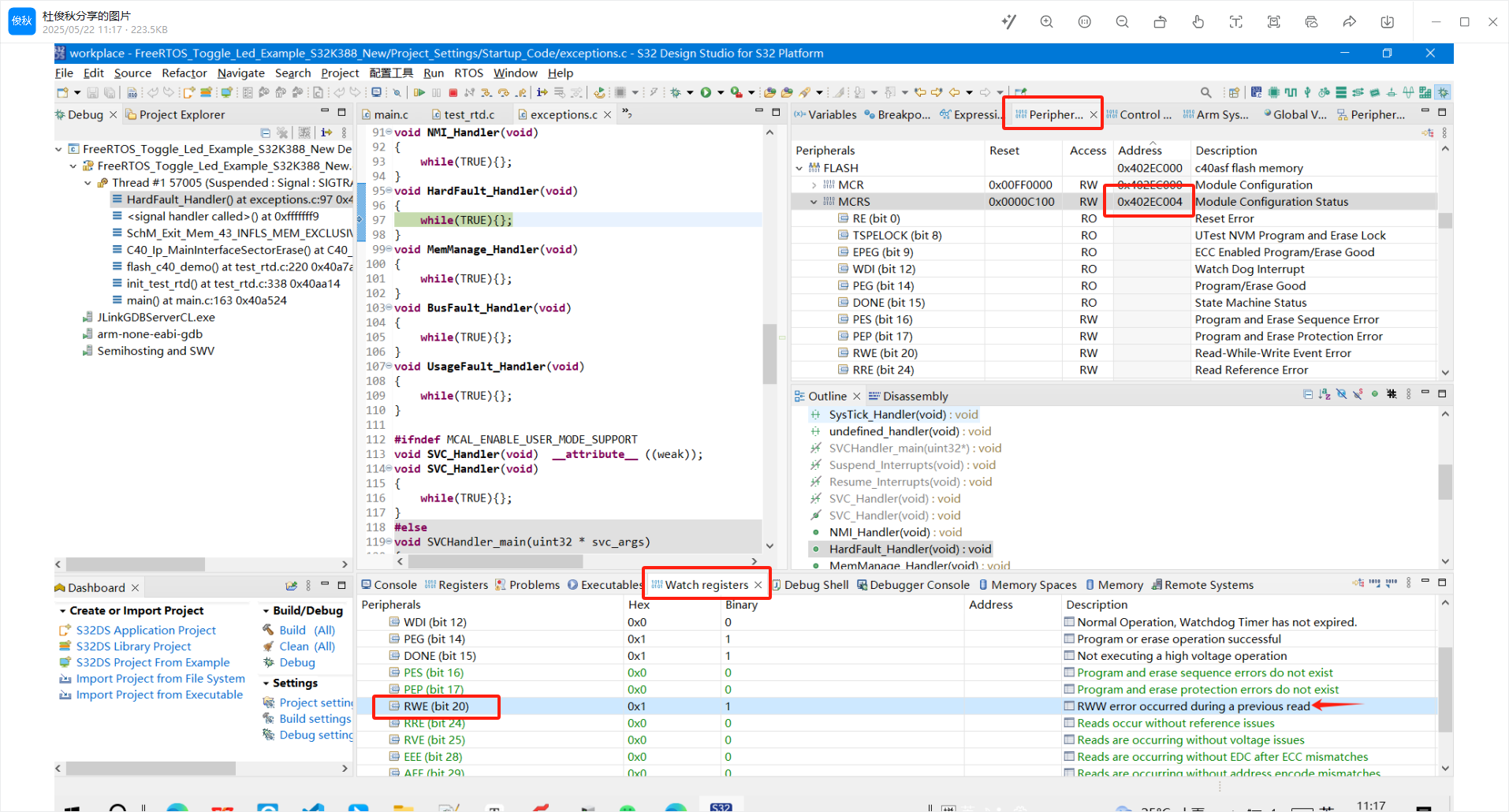

在右侧的 "peripheral registers"处，查找 0x402EC004 地址（或者根据 寄存器名称 查找），然后右键选择 “watch registers”;

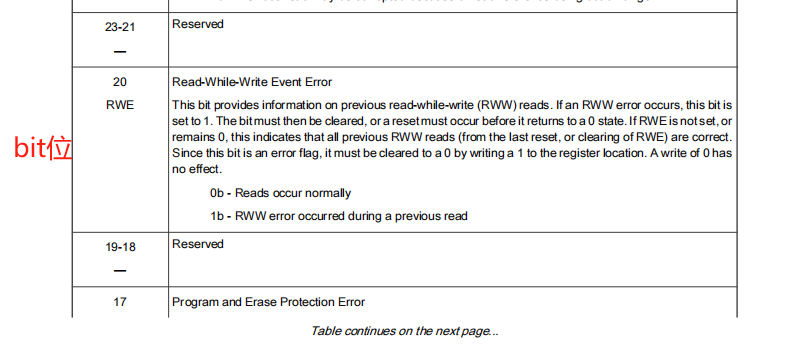

接着搜索寄存器详细描述，找到每一个bit位的信息；就可以在 "watch register"窗口查看我们想要的寄存器值了
