一、项目介绍

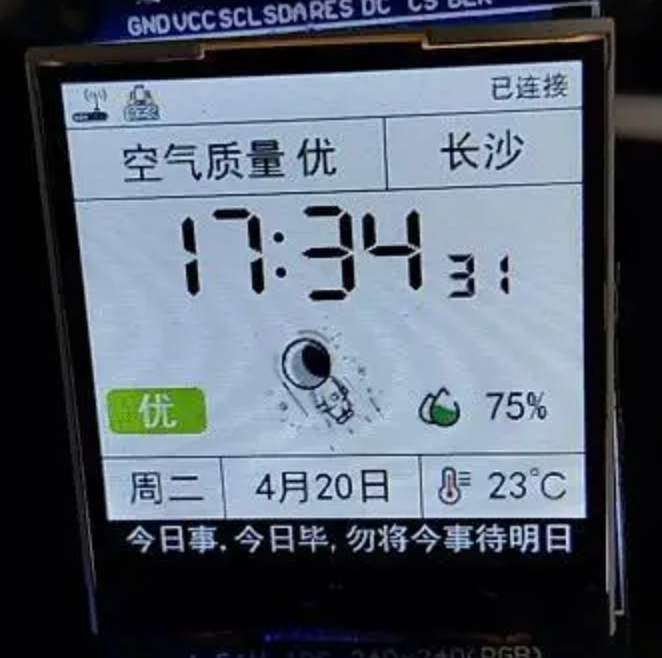

看到网上有一个比较不错的案例，想自己使用 microPython 来实现一个。实现类似的天气时钟，如下图所示。

二、项目实现介绍

实现上我想分成 4～5 个部分来逐步介绍整个设计开发过程。

1. 介绍硬件连接调测，主要介绍 esp32 与 1.8 TFT 显示屏的连接和基本调测。

2. 介绍显示屏幕上怎么展示文字信息，包括中文字库的显示。

3. 介绍显示屏幕上怎么展示天气图标，包括天气图标和温度图标。

4. 介绍显示屏幕上怎么展示时间信息，包括时间、日期、星期。

5. 介绍显示屏幕上划线布局，组装成一个完整的天气时钟。

整体代码开发完成之后会分享到 github 上，方便大家学习。也欢迎大家测试提交代码。

---

1. 介绍 ESP32 与 1.8st7735显示屏的连接和调测。

一、屏幕基本参数与特性

这里使用的显示屏是：高清 SPI 1.8寸 TFT显示彩屏 OLED液晶屏 st7735。

1. 显示性能

1. 分辨率：128×160像素（部分型号为128×128），支持全视角显示，色彩细腻度达到16位色深（RGB565模式，红色5位、绿色6位、蓝色5位）。

2. 亮度与对比度：典型亮度300cd/m²，对比度500:1，适用于室内外多种光照环境。

3. 响应时间：≤15ms，动态画面无拖影，适合显示简单动画或实时数据。

2. 物理特性

1. 尺寸：1.8英寸对角，厚度仅1.2mm，适用于小型便携设备。

2. 接口类型：支持SPI（串行外设接口）通信，部分型号兼容8位并行接口。

3. 功耗：工作电压3.3V，待机功耗低至0.5mA，适合电池供电场景。

二、SPI接口与硬件设计

SPI接口优势

1. 引脚精简：仅需SCLK（时钟）、MOSI（主出从入）、CS（片选）、DC（数据/命令选择）、RST（复位）等5-6根线，节省MCU资源。

2. 传输速率：最高支持40MHz时钟频率，实测刷新率可达60fps（128×160全屏）。

3. 灵活性：支持软件模拟SPI（GPIO控制）或硬件SPI（专用外设加速），适配不同MCU型号。

硬件连接要点

1. 关键引脚定义：

2. 1. CS：片选信号，低电平激活通信。

   2. DC：高电平传输像素数据，低电平发送控制命令。

   3. RST：硬件复位引脚，初始化时需拉低至少100ms。

3. 电平匹配：需确保MCU与屏幕电平一致（通常为3.3V），5V系统需加电平转换电路。

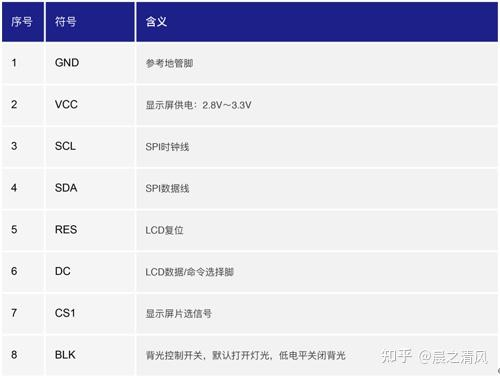

三、显示屏引脚功能说明

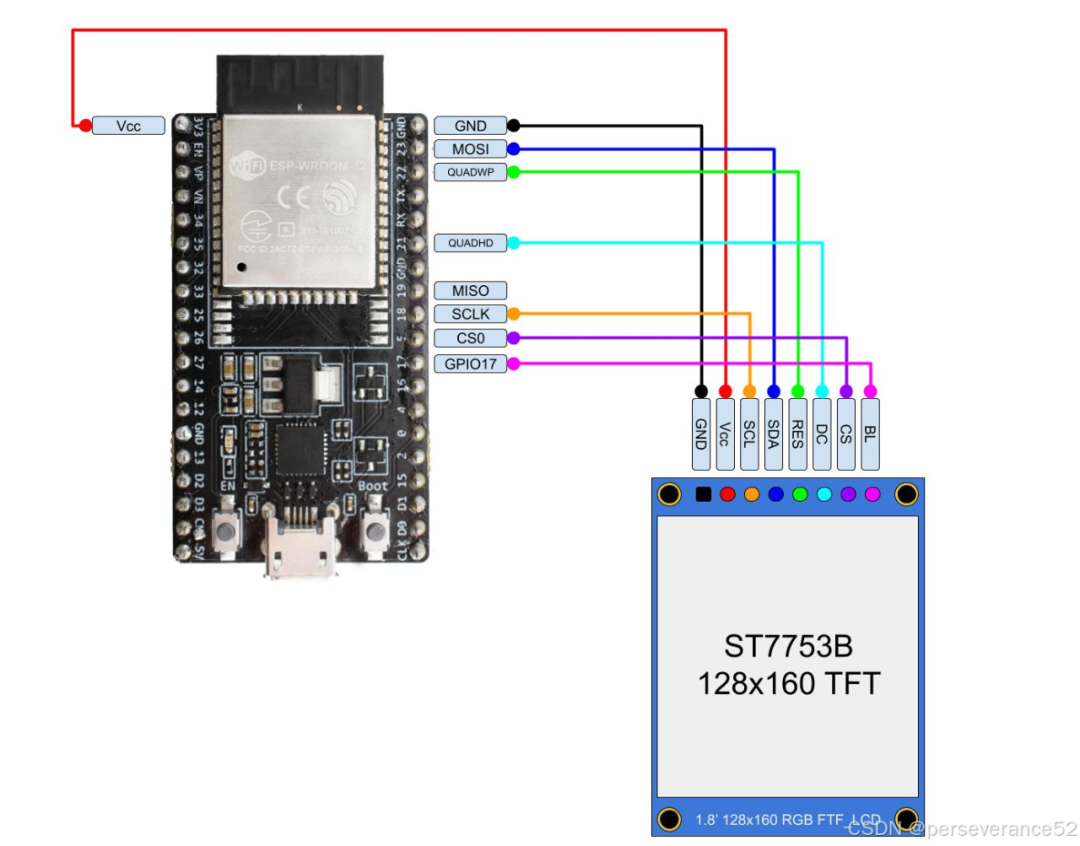

四、 显示屏和 esp32硬件连接方式

模块	型号/参数	连接方式	ESP32引脚分配
主控	ESP32-WROOM-32D	-	-
TFT屏幕	ST7735S 1.8 SPI	SPI	SCK=18, MOSI=23
		控制线	CS=5, DC=21, RST=5
		背光控制	BLK=4 (PWM调光)
WiFi模块	板载	-	-

屏幕引脚	esp32 引脚
sck/scl	Pin(18)
mosi/sda	Pin(23)
miso	Pin(19)
DC	Pin(21)
Reset/rst	Pin(2)
CS	Pin(5)

五、驱动测试

需要下面连个文件，一个是 7735 的驱动程序，另外一个是用到的字符库文件，这个只是英文常用字符库，没有汉字库，汉字库后面可以再介绍如何添加进来使用。这两个文件可以联系我拿，后面我也会为这个项目整理一下专门的仓库存放这些代码。

1. 驱动文件：st7735.py，存放在 lib目录下。

2. 字库文件：sysfont.py，存放在 lib目录下。

from machine import Pin, SoftSPI
from drivers.st7735 import TFT7735
from drivers.sysfont import sysfont

# 初始化SPI
spi = SoftSPI(baudrate=600000000, polarity=0, phase=0, sck=Pin(18), mosi=Pin(23), miso=Pin(19))
display = TFT7735(spi, 21, 2, 5)
display.initg()#按RGB中的g重置屏幕
display.rgb(True)
display.fill(TFT7735.BLACK)
display.invertcolor(True)#反转屏幕颜色，负片，反色

display.fill(TFT7735.BLACK)
v = 30
display.text((0, v), "Hello World!", TFT7735.RED, sysfont, 1, nowrap=True)
v += sysfont["Height"]
display.text((0, v), "Hello World!", TFT7735.YELLOW, sysfont, 2, nowrap=True)
v += sysfont["Height"] * 2
display.text((0, v), "Hello World!", TFT7735.GREEN, sysfont, 2, nowrap=True)
v += sysfont["Height"] * 3
display.text((0, v), str(1234.567), TFT7735.BLUE, sysfont, 2, nowrap=True)

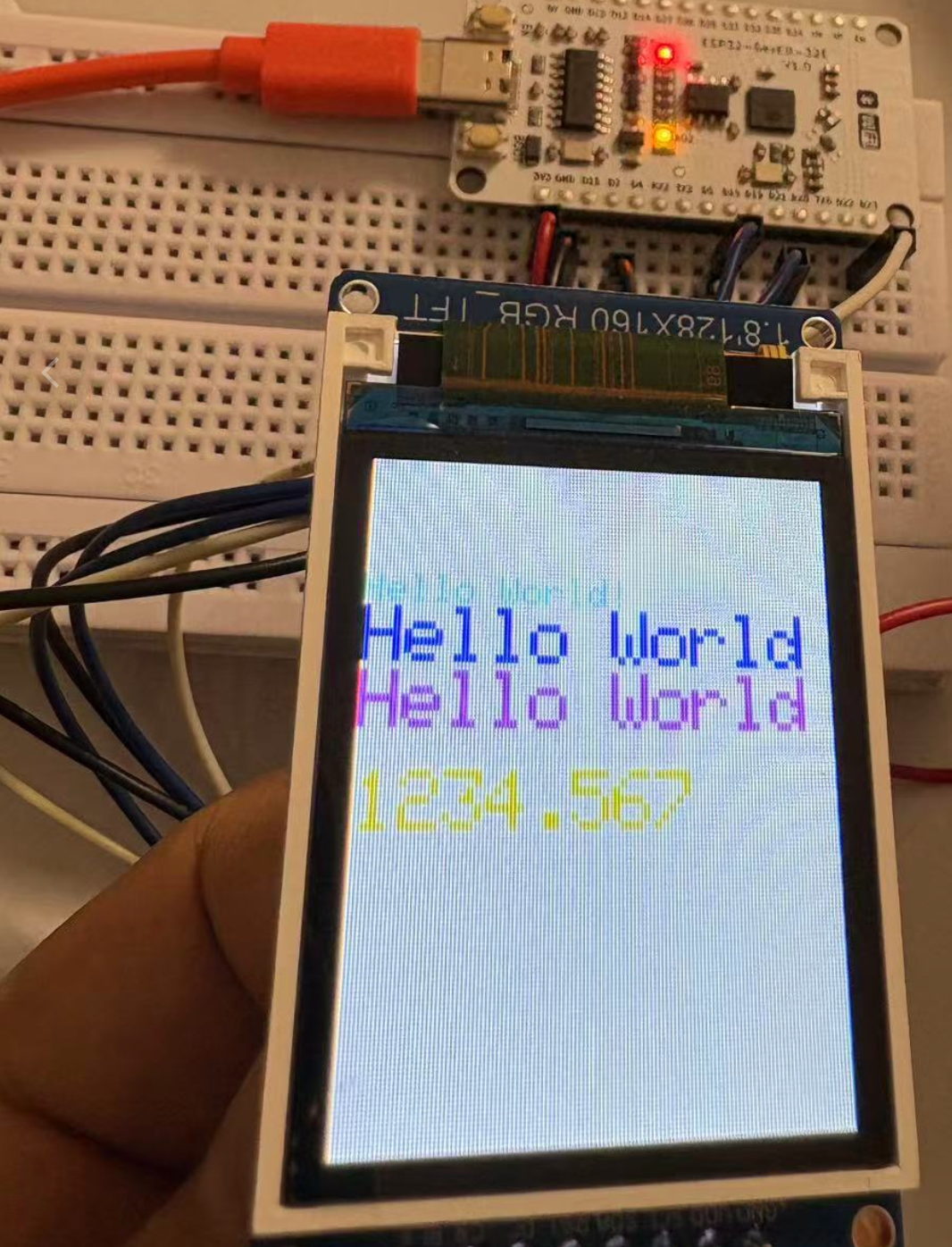

五、测试结果

六、总结

本文档介绍了使用ST7735驱动的TFT-LCD显示屏的初始化设置及其显示效果。通过SPI接口连接显示屏，并设置了不同颜色的文本显示。实验结果显示，显示屏能够正确显示不同颜色的“Hello World”文本，并且能够显示数字。

下次实验预告

下次实验将重点探讨在中文字体显示上的实现方法，包括字体文件的准备、编码转换的实现。
