开发方式

基于寄存器（底层）和基于库函数（推荐）和HAL库（隐藏底层逻辑）
安装固件库()stdperiph

 新建工程
1.桌面新建一个文件夹用于存放以后的工程

2.在文件夹里面新建一个一个文件夹用于存放本次的工程，方便改，因此再这个文件夹说明该工程的作用
3.再新建工程名字（project）不方便改
4.选择型号
此时工程建好了，但是无法使用，要添加必要文件（固件库中
）

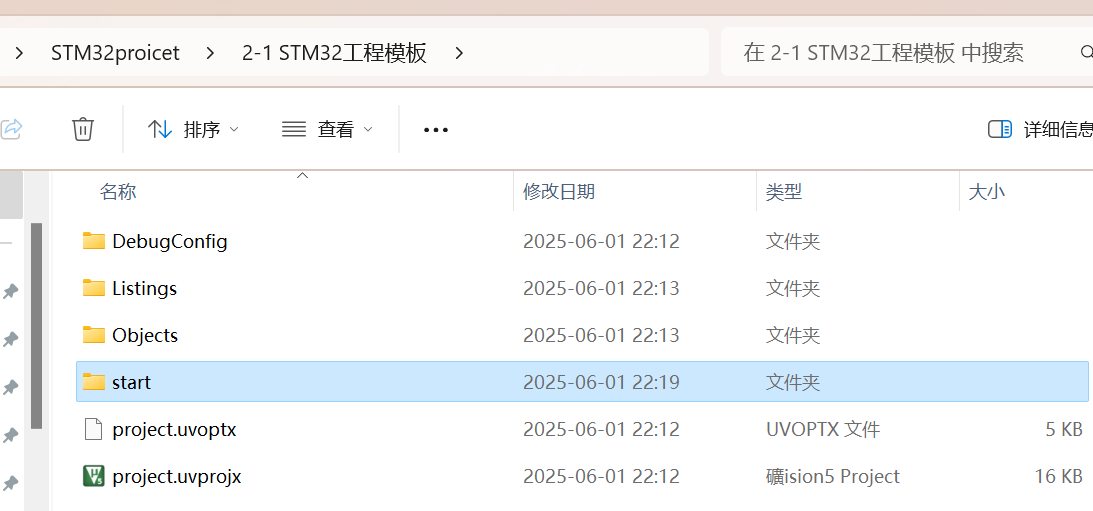

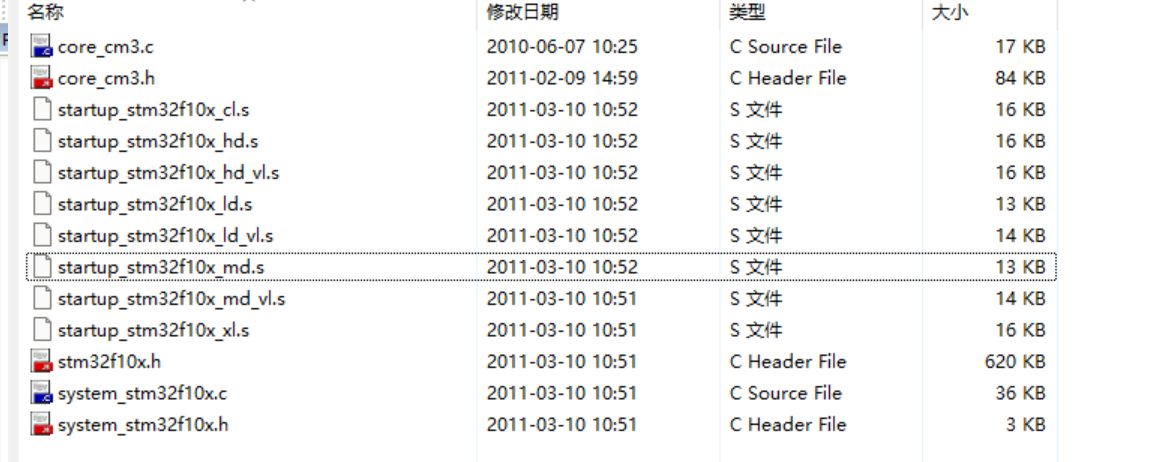

5.打开CMSIS-CM3-DEVICESUPPORT-ST ST32F10X-STARTUP-ARM(里面是32的启动文件)，复制粘贴（注意新建一个文件夹用于存放，避免太乱了）

 6.同时再STM32F10X下能够看到有一个stm32开头（为STM32外设寄存器的描述文件，用来描述STM32有哪些寄存器和寄存器对应地址）和两个system开头的文件（主要用来配置时钟），将这些文件也存放到start下
7.STM32是由内核和内核外围的设备组成的，且内核的寄存器和外围设备的描述文件不在一起，还需要添加内核寄存器的描述文件（再core support下），其.c文件包含对内核的一些配置
也放到start下
到此工程的必要文件复制完成

此时打开keil，将source group改成Start,添加文件，其中启动文件只添加md(一个芯片对应一种类型的启动文件)，其余全部添加（按住crtl可以依次选择）

 8.最后在工程选项中添加这个文件夹的头文件路径（魔术棒中）

此时可以新建一个main函数用于查看工程是否可行（打开文件夹，即本次工程的文件夹比如2-1STM32工程模板），新建User，main函数放在这里

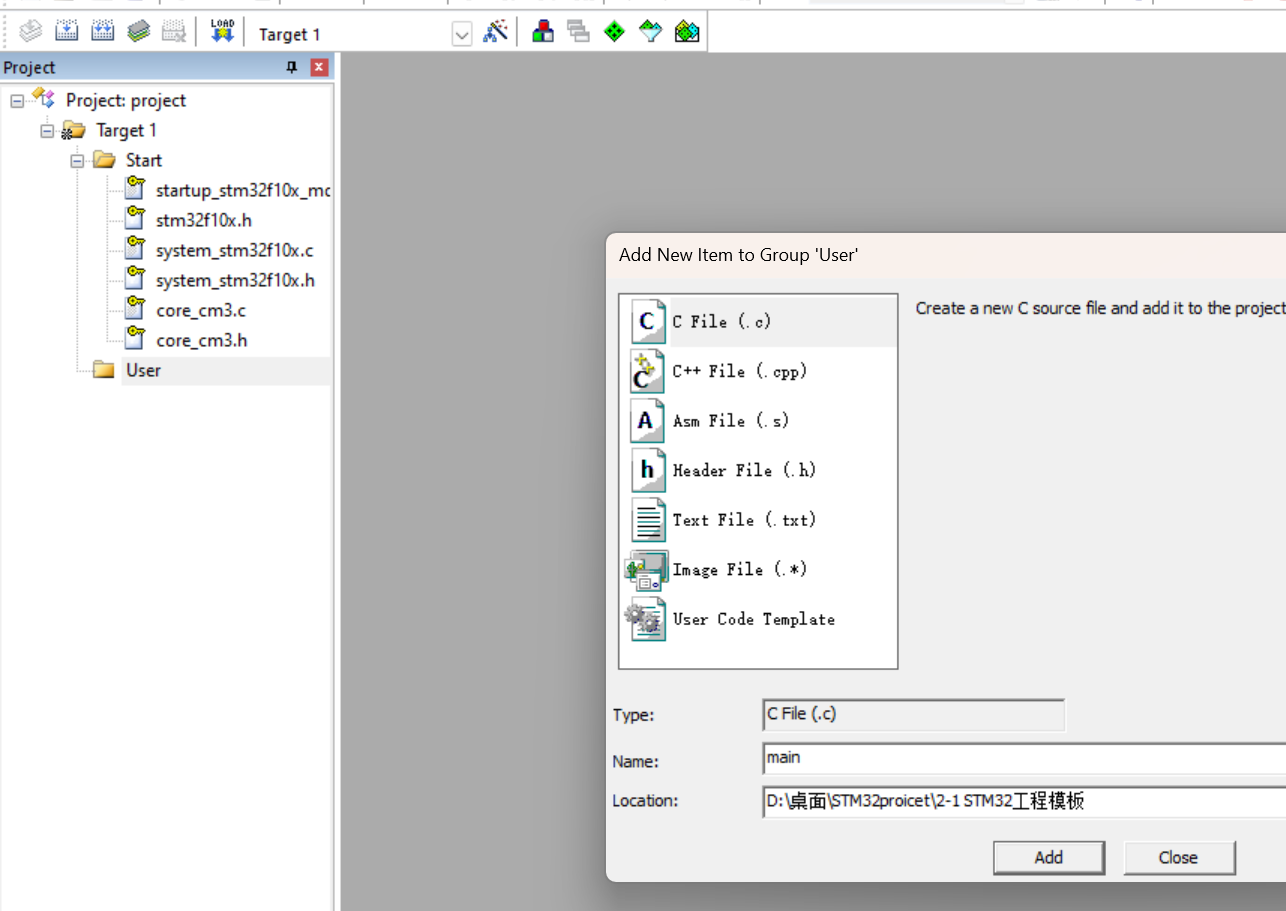

9.回到keil中在target右键添加组User，新建名字叫main,注意要存放在User中，一定要现在文件夹中新建文件夹再在keil中添加group

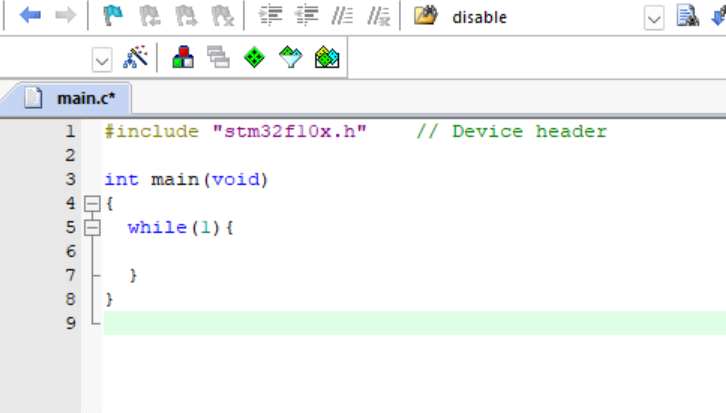

 此时开始写main函数

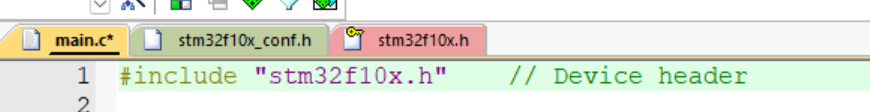

1右键加入头文件

 此时工程还没有加入STM32的库函数，因此目前还是基于寄存器开发的工程（已经可以用于使用寄存器开发）

开始上板子，用STLINK连接，记得选debug，然后setting中选择RESET AND RUN
结果烧录直接这样，wdf
Load "D:\\桌面\\STM32project\\2-1 STM32工程模板\\Objects\\project.axf" _____^ *** error 56: cannot open file Error: Flash Download failed - Could not load file 'D:\桌面\STM32project\2-1 STM32工程模板\Objects\project.axf' Flash Load finished at 23:06:49

此时我查看Oject中发现没有生成axf文件，但是点了rebuild之后竟然可以烧录了
原因

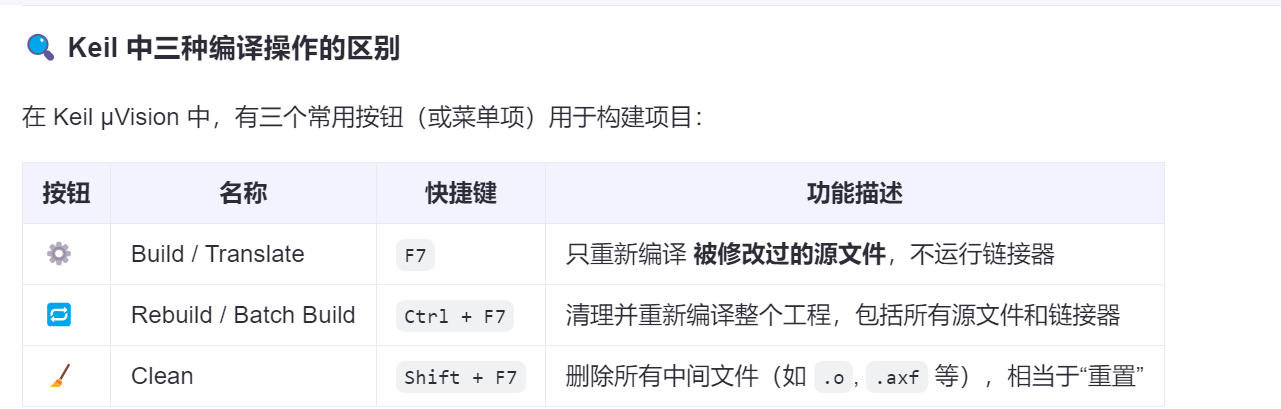

✅ 为什么只点 Translate（F7） 无法生成 .axf 文件？
因为：

Translate 只会 编译单个文件（比如你当前打开的 .c 或 .s 文件），不会进行链接。
即使你点击了 Build（默认是 Build Target）：
它也只会 编译发生变化的文件，不会强制重新链接整个项目。
所以如果你之前没有生成过 .axf，或者链接阶段没有执行，就不会生成最终的可执行文件。
✅ 为什么 Rebuild（Ctrl + F7） 成功生成了 .axf？
因为：

Rebuild = Clean + Build
它会：
先删除所有旧的目标文件（.o, .axf 等）
再重新编译所有源文件
最后调用链接器（linker）生成最终的 .axf 文件
所以当你点击 Rebuild 后，Keil 正确地完成了链接步骤，.axf 文件就生成了。

📌 总结一句话：
Translate（F7）只负责编译代码，不负责链接；只有 Rebuild（Ctrl + F7）才会完整地生成最终的可执行文件 .axf。

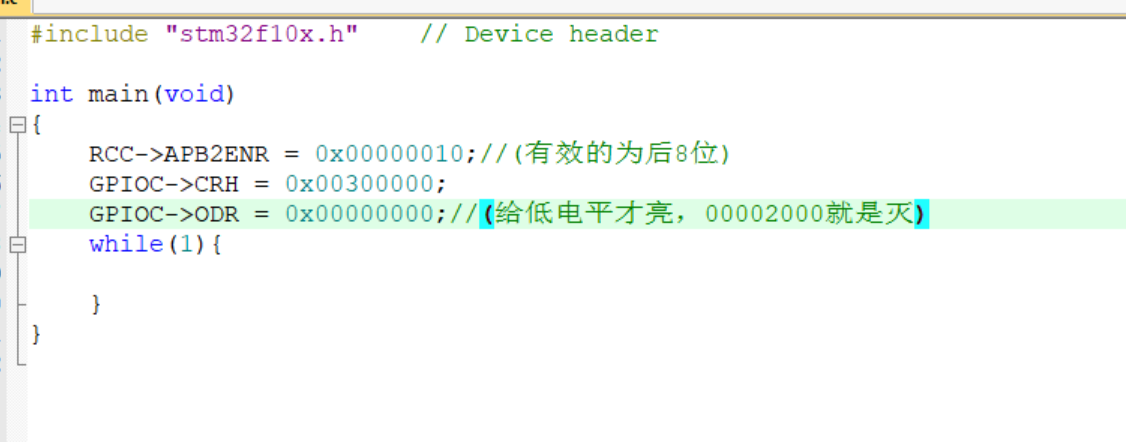

J解决这问题之后开始配置寄存器点灯（只需要三个寄存器）

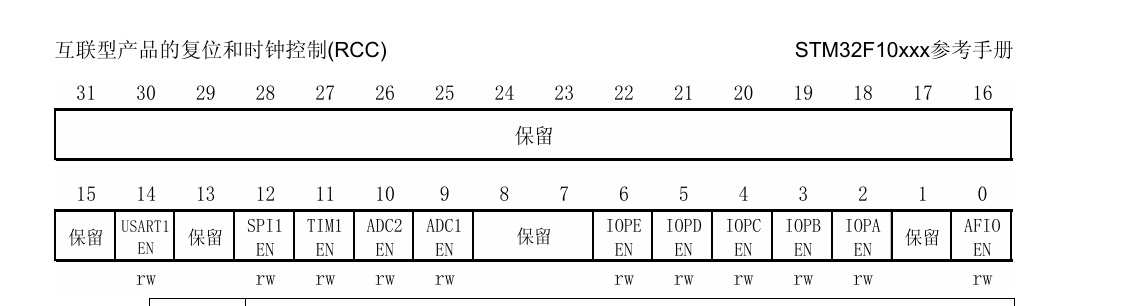

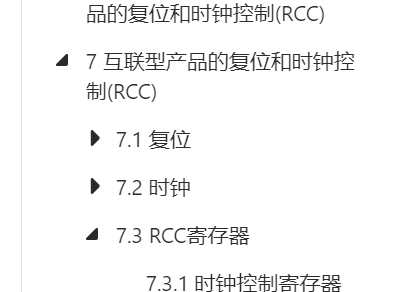

第一个寄存器：GPIO都是APB2的外设，因此在APB2外设时钟中使能寄存器(ENABLE)

将4置为1，就是打开gpioC的时候，将二进制换成16进制即0000 0010

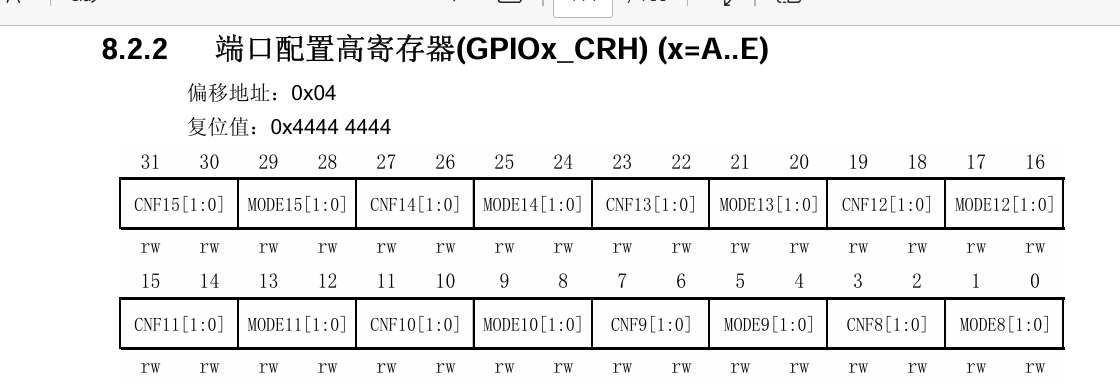

第二个寄存器，配置PC13口的模式

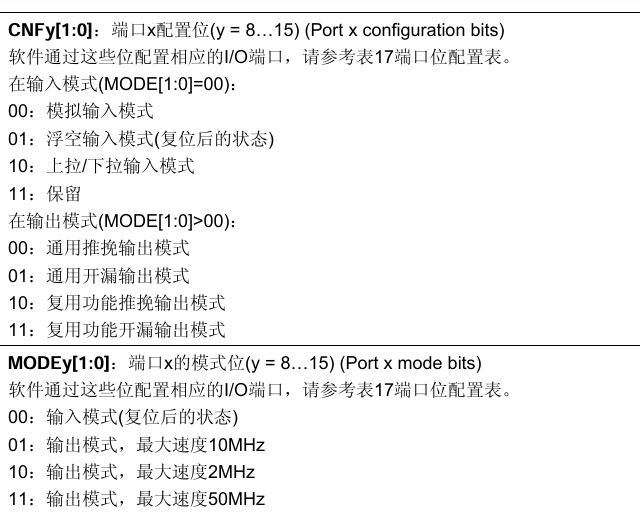

其中的CNF13和MODE13用于配置13口，CNF应该配置位推挽输出模式，即00；MODE要配置位输出模式，最大速度可以给50MHZ,即11，
整个寄存器即0030 0000

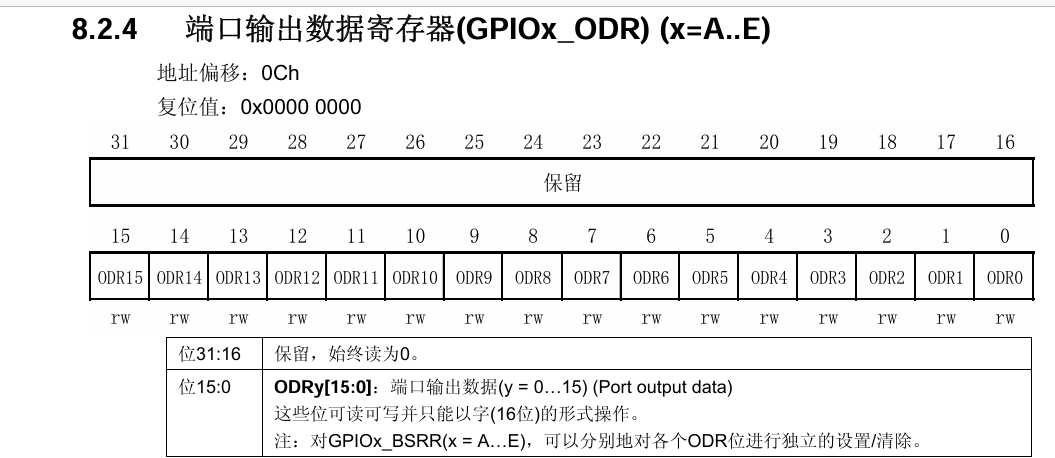

接下来既可以配置端口输出数据寄存器

其中13写1就是高电平，0就是低电平，即为0000 2000；给低电平才亮

以后要注意编译选build不要translate
该操作方式把其他口也点了，若想只配置一个，要使用&=和|=的操作


以上内容就是使用寄存器电灯，接下来使用库函数
新建文件夹Library用于存放库函数
yi

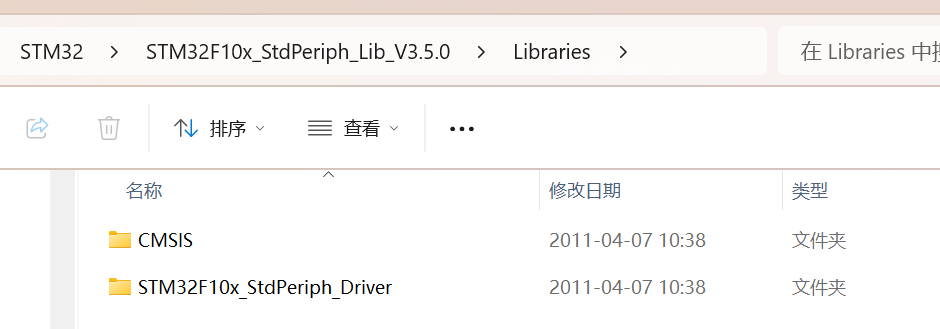

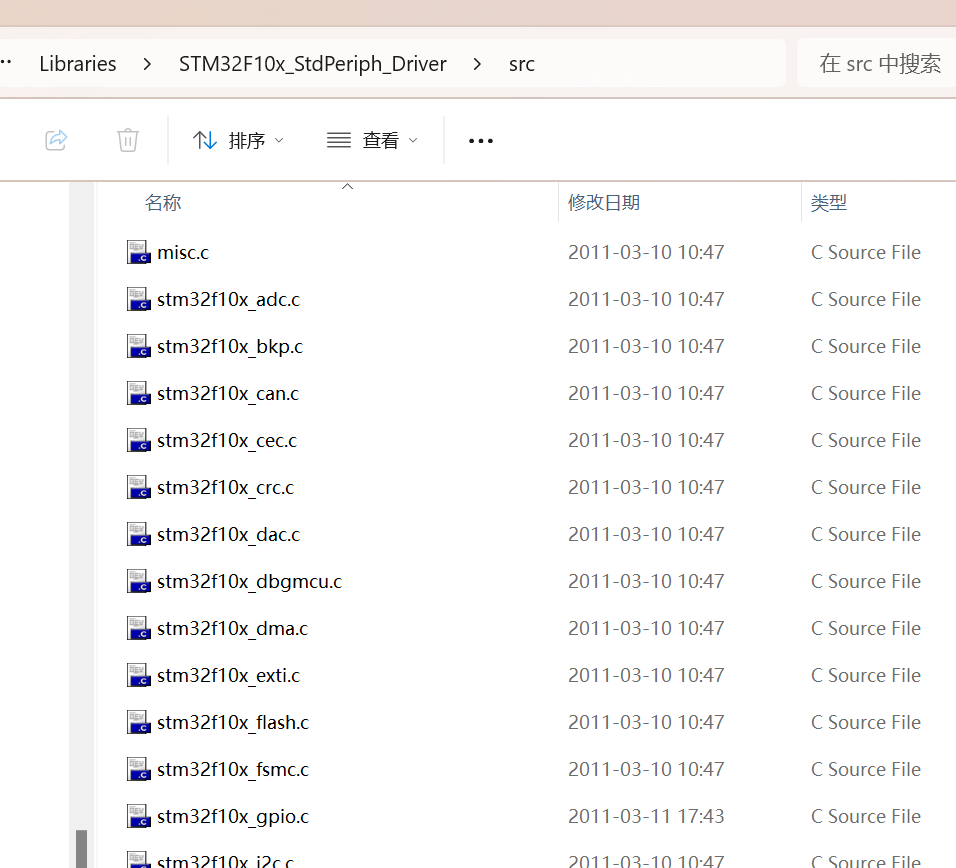

以上便是标准外设驱动存放的位置，src中就是库函数的源文件，misc是内核的库函数，其他都是内核外的外设库函数而inc中就是头文件

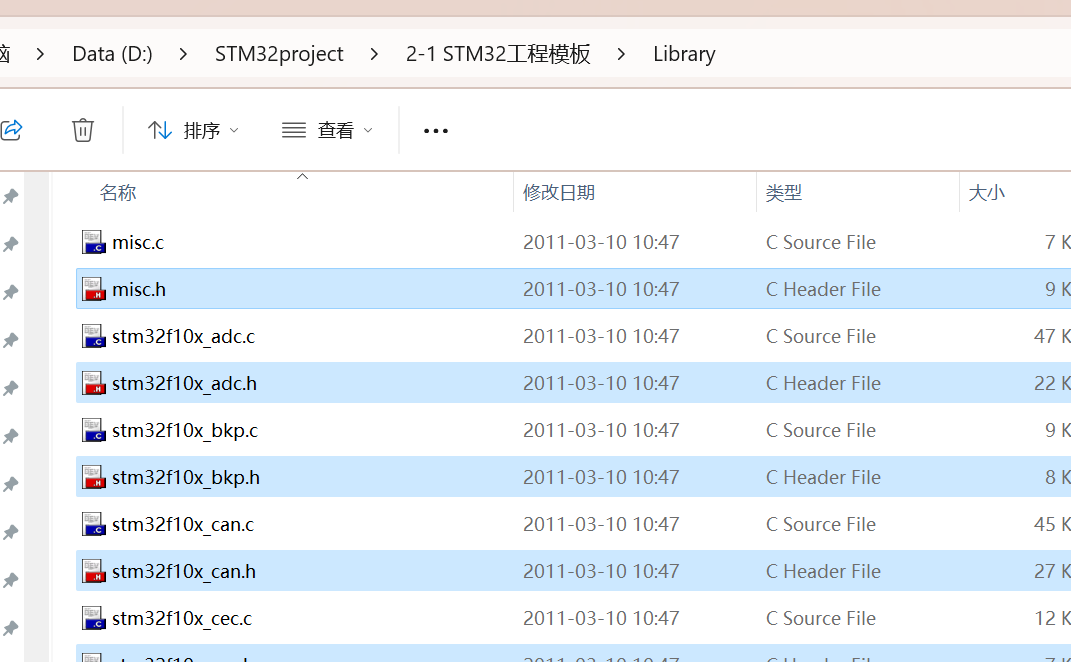

放好后

随后在keil中新建library，加入所有库函数，加入后此时还不能使用，还需要一个文件

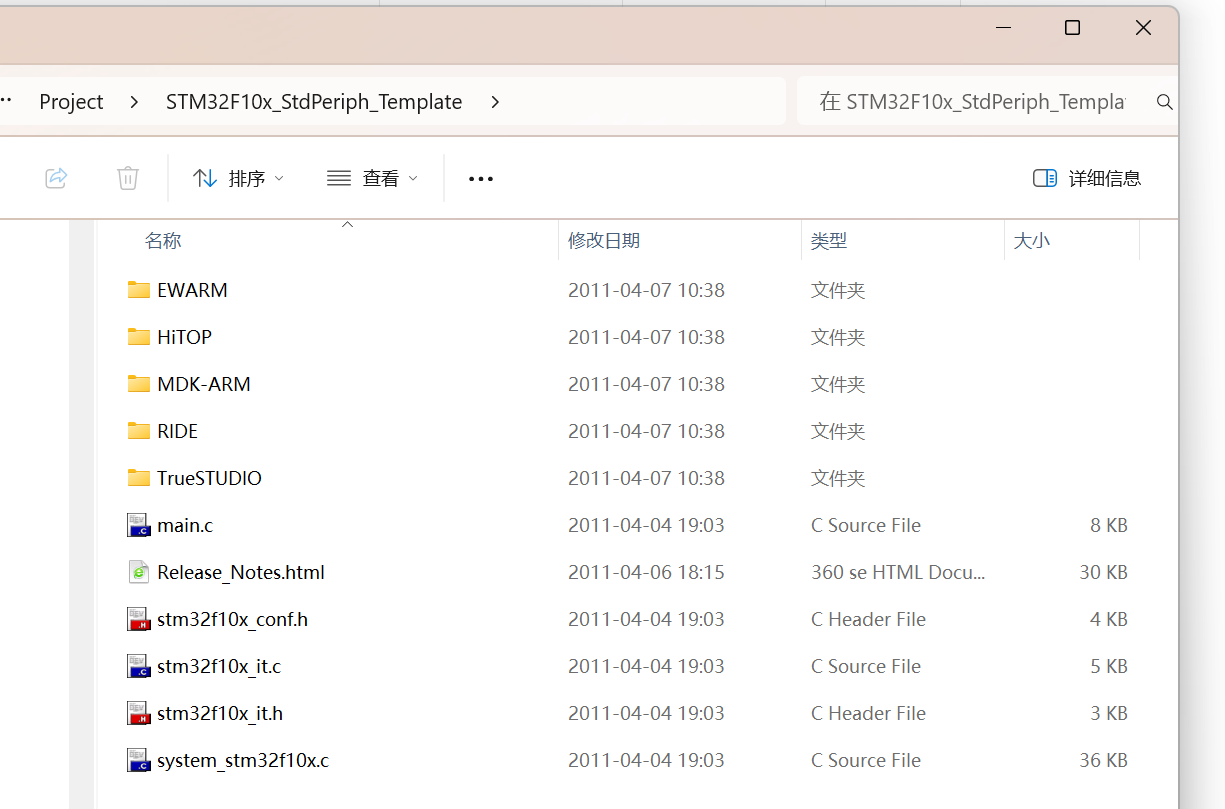

打开以下文件位置

其中conf是用来配置库函数头文件的包含关系，里面还包含用来参数检查的函数定义，两个it文件用来存放中断函数
把这三个文件放到User下，再打开KEIL将文件加入；

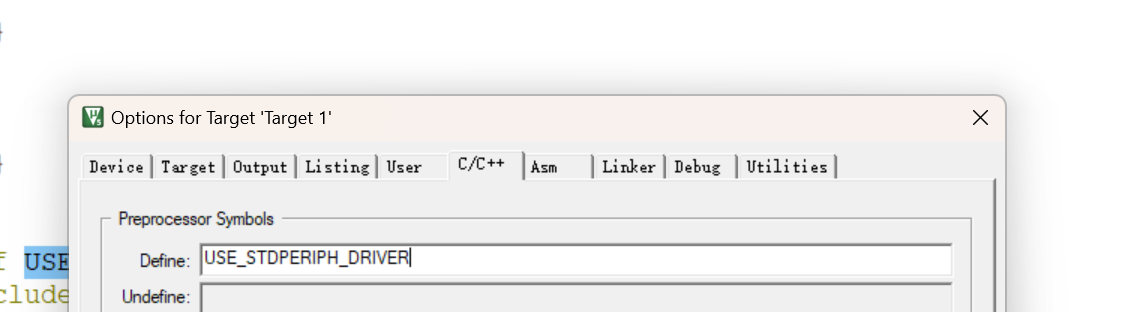

之后还需要宏定义，在头文件右键打开宏定义

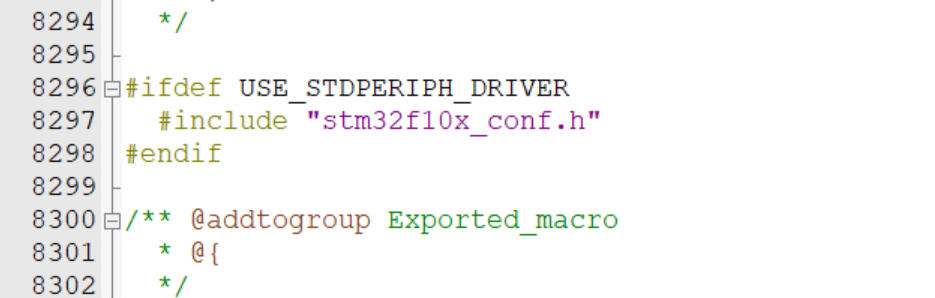

其中
意为：如果你定义了USE_STDPERIPH_DRIVER（使用标准外设驱动）这个字符串，下面的语句#include "stm32f10x_conf.h"才有效
将该字符串复制放到以下位置

这样才能包含标准外设库，也就是库函数，也不要忘记把library和user的路径添加
此时基于库函数的工程建好了

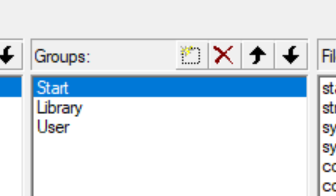

箱子用来调节文件上下位置



接下来是库函数点灯
步骤类似
①使能时钟GPIOC的时钟
②配置端口模式（使用了结构体配置参数）
③配置端口的高低电平；

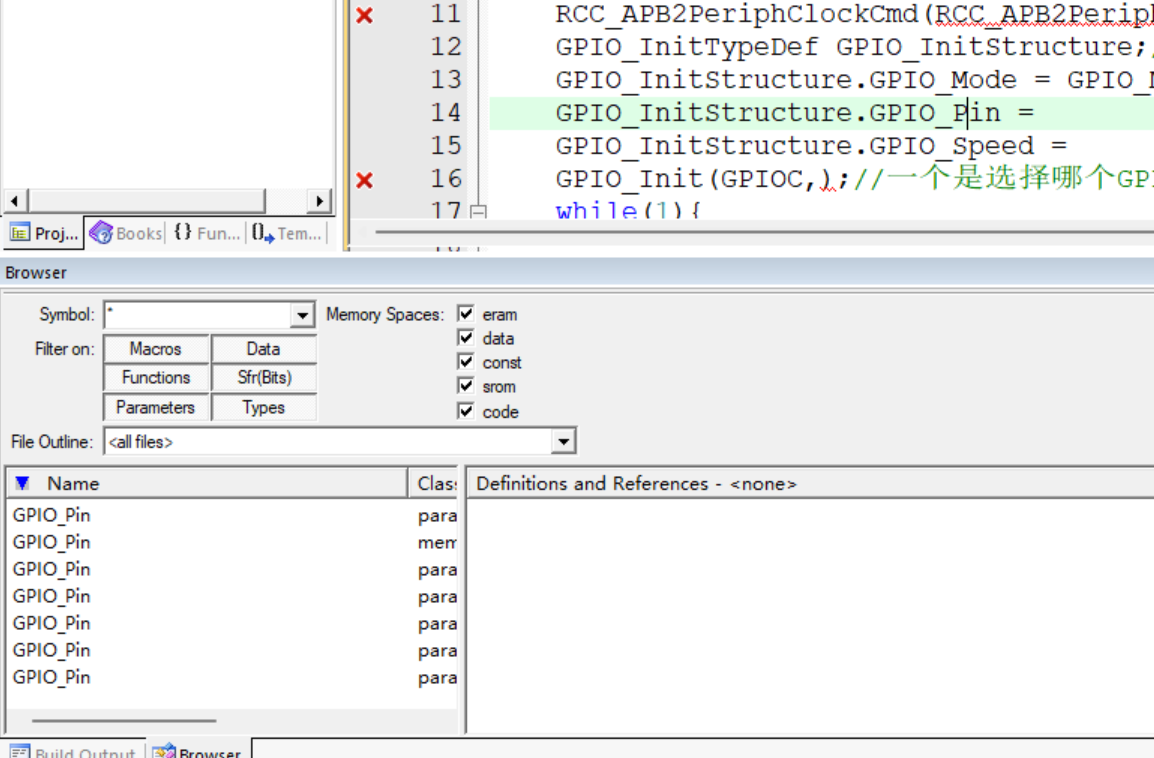

注释里面只能这样操作，选中一个东西直接ctrl f可以直接查找

意为GPIOPIN的定义有很多个，选择（member）

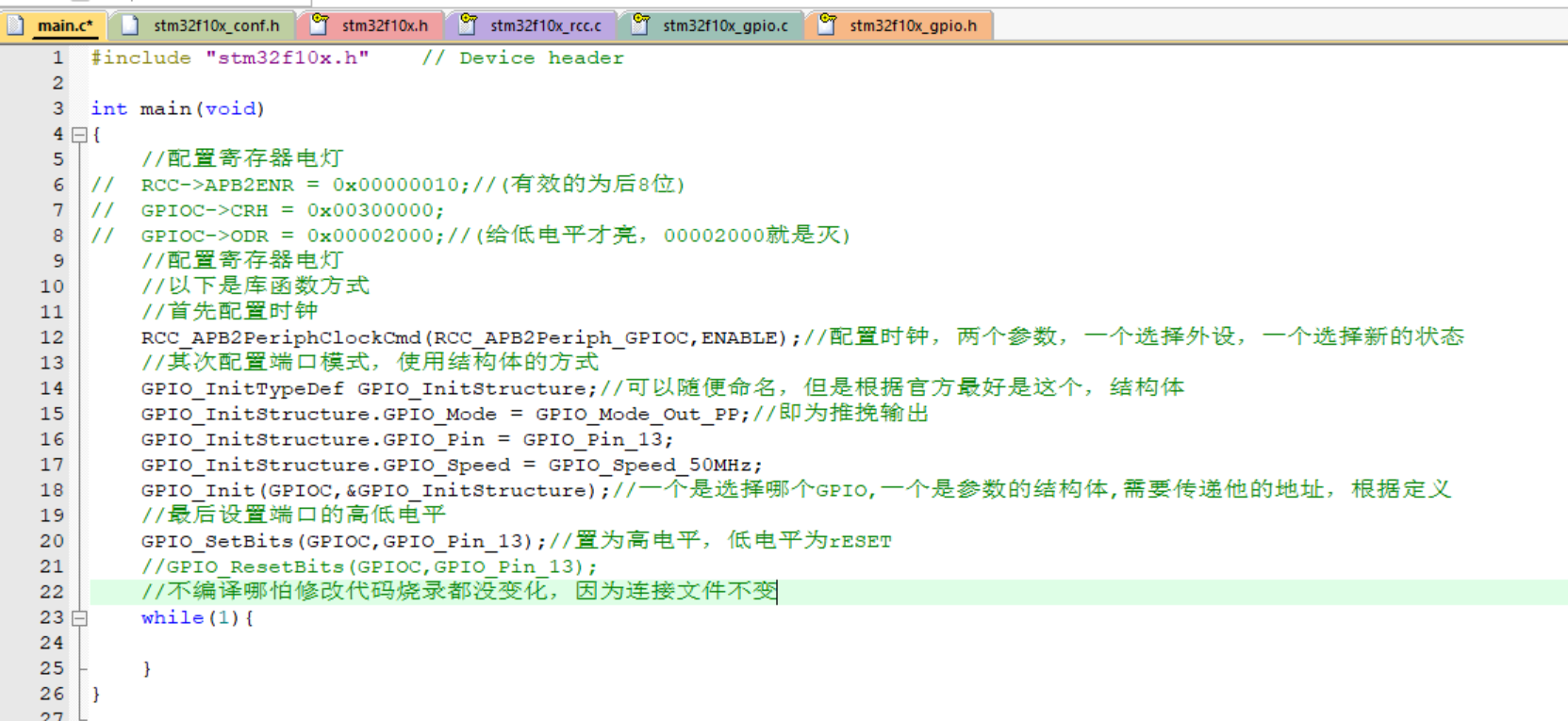

最后的完整代码


ps:
1.调整字体，在扳手中，color&font中选择C/C++和ASM都为14
2.编码格式也在扳手中，在edit中改为UTF-8
3.把tab改为4，也在扳手中
