一、ARM嵌入式系统概述

ARM嵌入式系统是以ARM架构处理器为核心，集成了硬件与软件的专用计算系统，广泛应用于工业控制、消费电子、通信设备等领域。其核心特点包括：

• 低功耗高性能：采用RISC指令集，指令执行效率高，功耗仅为传统CISC架构的1/3。
• 模块化设计：通过IP核授权模式，全球超过50家半导体厂商（如ST、TI、NXP）可基于ARM架构定制芯片。
• 生态兼容性：支持Linux、FreeRTOS等操作系统，开发工具链（如Keil MDK、STM32CubeIDE）覆盖从入门到量产的全流程。

学习建议：

• 对比ARM与x86架构差异，重点理解哈佛架构（指令与数据总线分离）对实时性的提升。
• 结合案例分析（如智能电表、无人机飞控），理解嵌入式系统对资源受限场景的优化策略。

二、STM32硬件基础解析

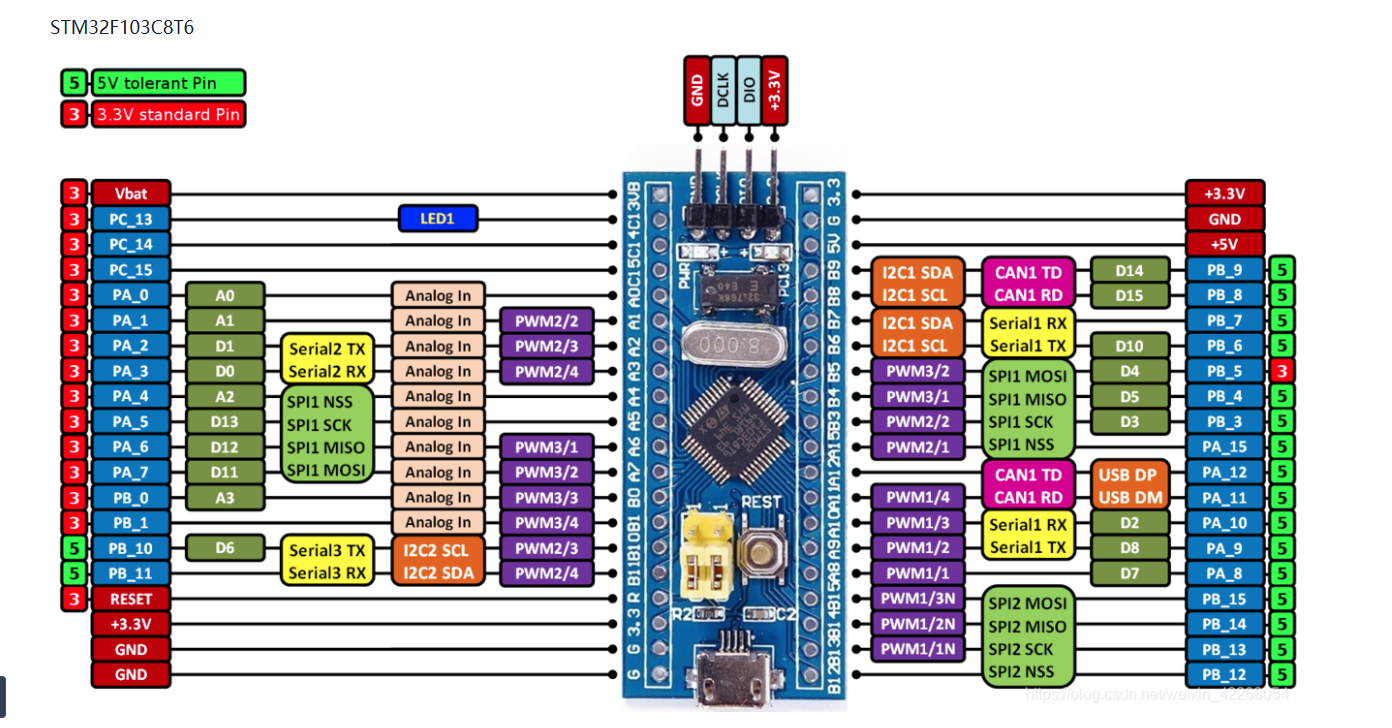

2.1 管脚图与功能配置

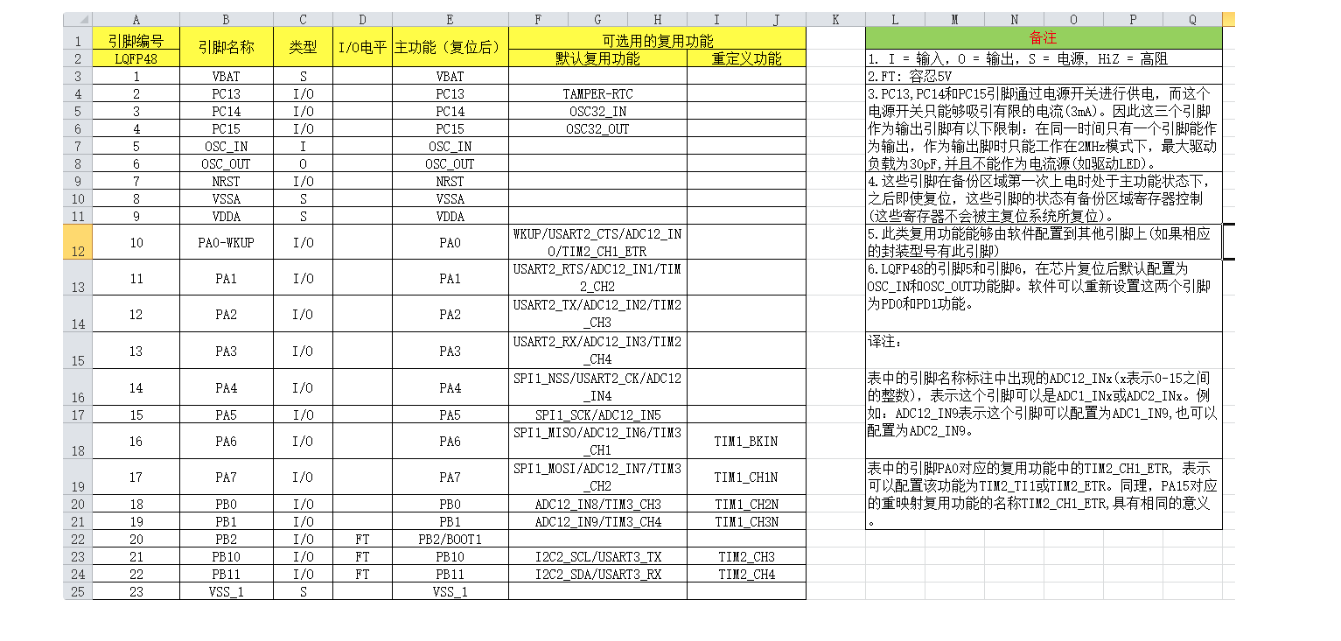

以STM32F103系列为例，LQFP64封装包含64个引脚，关键功能分配如下：

• 电源与复位：VDD（3.3V数字供电）、NRST（复位引脚，低电平有效）。
• 时钟输入：OSC_IN/OSC_OUT（外接8MHz晶振）、LSE（32.768kHz RTC时钟）。
• 调试接口：SWDIO/SWCLK（2线SWD调试，替代传统JTAG的20针接口）。
• GPIO复用：PA9/PA10默认映射为USART1_TX/RX，可通过寄存器配置为I2C、SPI等外设。

实践建议：

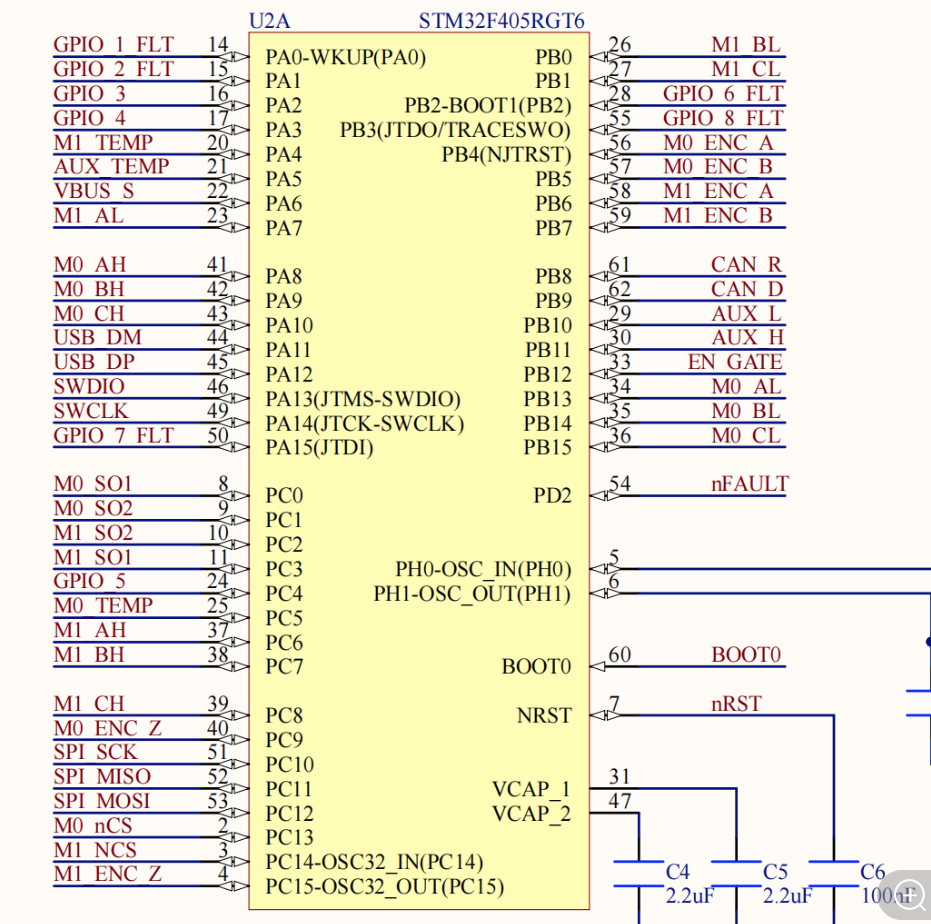

• 使用Altium Designer绘制最小系统原理图，重点标注电源滤波电容（100nF+10μF）和晶振负载电容（20pF）。
• 通过STM32CubeMX配置引脚复用功能，生成初始化代码。

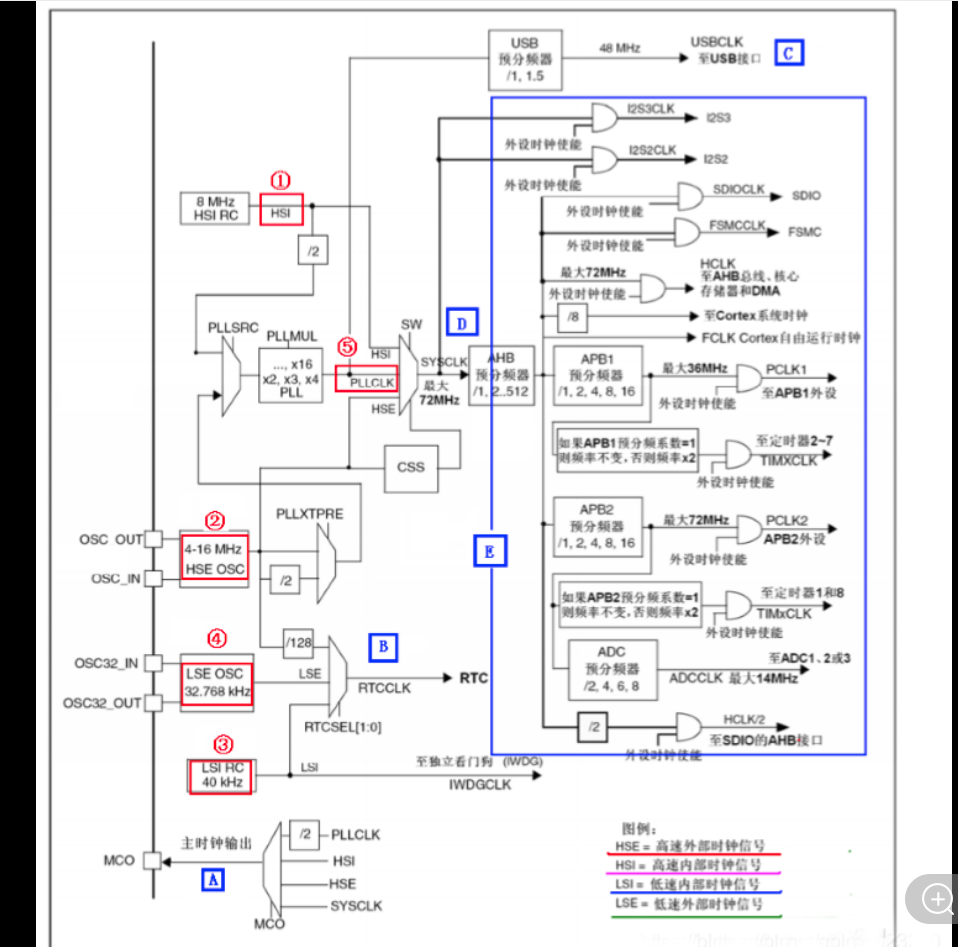

2.2 时钟树架构详解

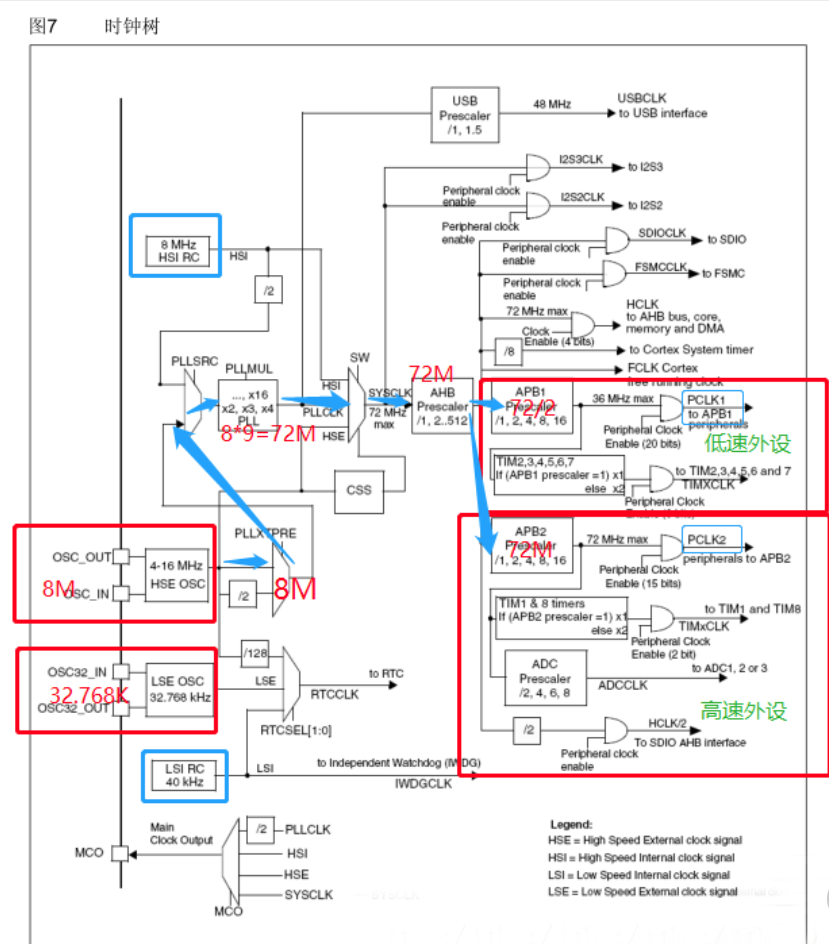

STM32的时钟系统采用多级分频与倍频机制，以72MHz主频配置为例：

1. 时钟源选择：
   • HSE（8MHz外部晶振）→ PLL倍频（×9）→ 72MHz PLLCLK。
   • HSI（8MHz内部RC振荡器）精度±1%，仅适用于测试场景。
2. 总线时钟分配：
   • AHB预分频（不分频）→ 72MHz HCLK（内核时钟）。
   • APB1预分频（/2）→ 36MHz PCLK1（低速外设，如I2C、UART）。
   • APB2预分频（不分频）→ 72MHz PCLK2（高速外设，如SPI、ADC）。

调试技巧：

• 使用CubeMX的Clock Configuration工具可视化时钟树，避免手动计算错误。
• 通过寄存器RCC_CFGR的PLLMUL和PPRE1位域验证分频比。

三、项目开发全流程

3.1 开发流程标准化

1. 需求分析：明确功能指标（如ADC采样率、PWM分辨率）、性能约束（功耗<50mA@3.3V）。
2. 硬件设计：
   • 绘制原理图：参考ST官方参考设计（如STM32F103C8T6最小系统评估板）。
   • PCB布局：高频信号线（如USB_DP/DM）远离晶振，模拟地与数字地单点共地。
3. 软件开发：
   • 使用HAL库或LL库抽象硬件操作，示例代码：

     HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_SET); // 点亮LED
     HAL_ADC_Start(&hadc1); // 启动ADC转换


   • 集成FreeRTOS实现多任务调度，任务优先级配置需满足硬实时需求（如电机控制任务优先级>日志记录任务）。
4. 测试验证：
   • 单元测试：使用Unity框架验证外设驱动。
   • 集成测试：通过J-Link调试器监控实时时钟（RTC）精度（误差<1ppm）。

3.2 开发工具链配置

工具	功能	推荐版本
STM32CubeIDE	集成开发环境（含HAL库）	1.15.0+
Keil MDK	企业级开发（支持ARMv7-M）	5.38+
J-Link	SWD/JTAG调试与Trace	V11+
SystemView	RTOS任务调度可视化分析	3.48+

安装指南：

1. 下载STM32CubeIDE并安装，勾选“Generate peripheral initialization as a pair of .c/.h files”选项。
2. 注册Keil MDK时，使用CID生成器获取激活码，支持90天免费评估。

3.3 程序下载方法

方法	接口	速度	适用场景
SWD	2线	4MHz	开发调试
DFU	USB	12Mbps	固件升级
Bootloader	UART	115200bps	现场烧录（无调试器）

操作示例（使用ST-Link Utility）：

1. 连接SWDIO/SWCLK/GND至开发板。
2. 选择“Target → Program & Verify”，加载.hex文件。
3. 设置“Verify after programming”确保烧录完整性。

3.4 工程模板与仿真

3.4.1 工程模板制作

1. 复制STM32CubeMX生成的初始化代码至Core/Src目录。
2. 封装外设驱动（如bsp_led.c、bsp_usart.c）至Drivers/BSP。
3. 使用Git管理版本，提交模板时忽略Build/和Debug/目录。

3.4.2 Proteus仿真

1. 在Proteus中绘制STM32F103C8T6最小系统，外接虚拟示波器监测PWM输出。
2. 配置仿真参数：
   • 模拟模式，时间步长1μs，总时长100ms。
   • 示波器通道A连接PA8（TIM1_CH1），Y轴范围0-3.3V。
3. 运行仿真，观察PWM占空比变化（通过修改TIM1->CCR1寄存器值）。

四、资料与社区资源

• 官方文档：
  • 《STM32F103xx参考手册》（RM0008）
  • 《AN2586：使用STM32CubeMX生成代码》
• 技术社区：
  • ST Community（官方论坛，问题解决率>85%）
  • 21ic电子网（中文技术问答）

五、总结

通过系统化掌握STM32的硬件架构、时钟配置、开发工具链及仿真验证方法，开发者可高效完成从需求分析到量产的全流程。建议结合实际项目（如智能小车、环境监测节点）深化理解，重点关注低功耗设计（Stop Mode电流<2μA）与EMC兼容性（晶振附近添加π型滤波器）。
