在本项目中，我们将深入探讨将 STM32 微控制器与 AD8495 K 型热电偶放大器一起使用的复杂性。热电偶以其灵敏度而闻名，因此需要一个具有冷补偿基准的稳健放大器。虽然数字热电偶放大器很容易获得，但出色的模拟输出放大器的引入为温度传感应用增加了多功能性

了解 AD8495 K 型热电偶放大器：

Analog Devices 的 AD8495 K 型热电偶放大器采用用户友好的设计，简化了温度检测。AD8495 在其紧凑型 PCB 背面具有全面的文档，有助于轻松集成。用 3-18VDC 为电路板供电并测量 OUT 引脚上的输出电压，可以直接将电压转换为温度。

AD8495 放大器的主要特性：

配置ADC模式:

UART 模式配置

Proteus 配置 ：

• 仅适用于 K 型热电偶，确保兼容性和准确性。

• 提供易于使用的模拟输出，简化了温度测量过程。

• 提供广泛的温度范围：5V 电源，-250°C 至 +750°C 输出（0 至 5VDC），3.3V 电源，-250°C 至 +410°C 输出（0 至 3.3VDC），具体取决于热电偶的处理能力。

• 为 AD8495 供电并集成到项目中：

• 灵活的电源选项：使用 3.3V 或 5V 无缝为电路板供电，允许工程师根据应用规格定制温度范围。这种多功能性确保了与各种电源的兼容性，增强了放大器对各种工作条件的适应性。

• 为了开始这项工作，我们启动 ADC 独立模式配置，然后在常规模式下设置 ADC 转换。随后，我们建立了 UART 通信，以促进 ADC 读数和系统状态的传输

  STM32CubeMX 配置：

• 打开CubeMX并创建新项目，选择目标MCU STM32F103C6并双击其名称

• 转到时钟配置并将系统时钟设置为8MHz

• 在 Categories 选项卡中，选择 ADC1 IN4.

• 在 Parameter settings（参数设置）选项卡中，ADC Settings（ADC 设置）：启用连续转换模式

• 在参数设置选项卡中，ADC_Regular_Conversion模式：[启用常规转换模式和转换次数：External Trigger Conversion source（外部触发转换源），Regular Conversion launched by software（软件启动的常规转换）Rank1：1 ，channel（通道）：2，sympling Time（触发时间）：1.5Cycles（周期）

• STM32CubeIDE 配置

• 启用 USART1 模块 （异步模式）

• 设置 USART1 通信参数（波特率 = 9600，奇偶校验 = NON，停止位 =1，字长 =8 位）

• 生成初始化代码并在IAR中打开项目

• 编写应用层代码并编译生成HEX文件

• 打开Proteus并创建新项目，然后点击下一步

• 单击 Pick Device

• 搜索 STM32F103C6 ，TCK  ，RES & AD8495 ，VSOURCE

• 测试范围0-150摄氏度

• 本示例只适用K型热电偶，全型号热电偶仿真后续发布。

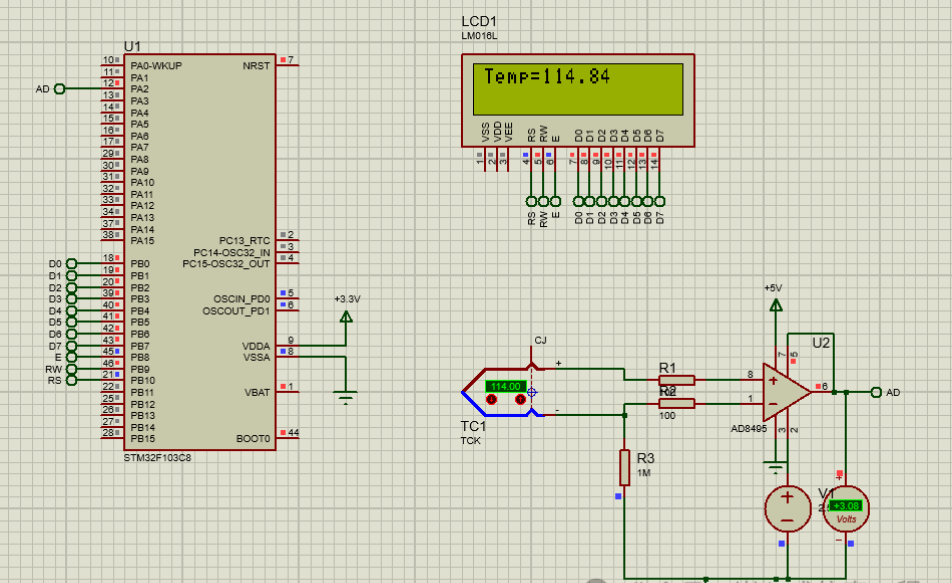

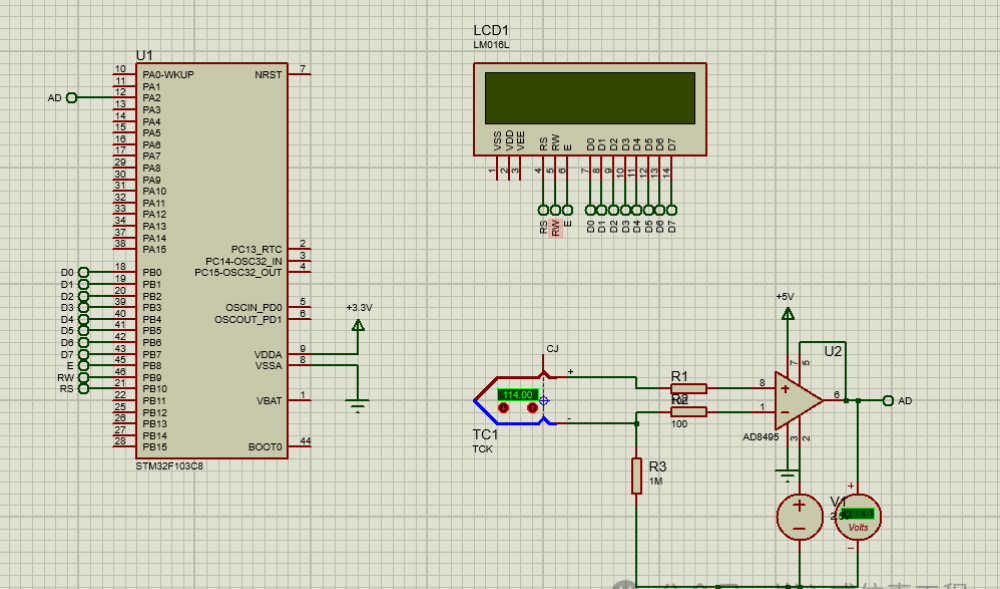

• 最后制作下面的电路加载IAR工程生成的HEX文件并开始仿真
