一、FP8013概述

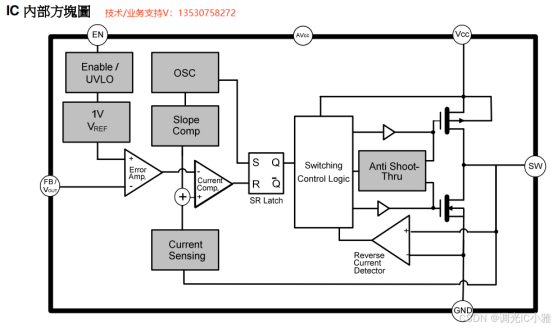

FP8013是一个PWM控制降压转换器，为驱动高功率led提供一个简单、高效的解决方案。通过一个0.1V的参考电压反馈控制来最小化功耗，一个外部电阻器根据需要设置电流，以驱动各种类型的LED。FP8013包括高低侧开关，实现高效率和紧凑的PCB布局。为了延长便携式应用程序的电池寿命，低损耗操作支持100%的占空比。其他功能包括热停机、逐循环电流限制和过电流保护。

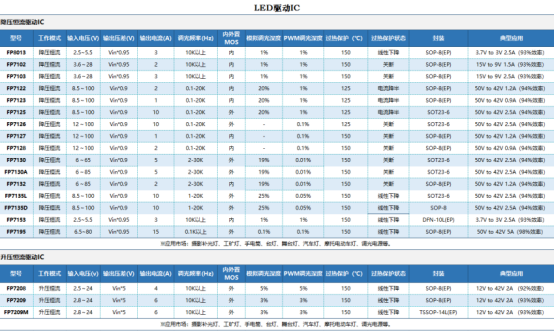

芯片参数

▷ 输入电压范围： 2.5-5.5VØ

▷ 可调输出电压：0.1V-VIN（VFB 反馈电压 0.1V）

▷ 精度反馈参考电压： 0.1V（±10%）Ø

▷ 输出电流：3A（最大）Ø

▷ 占空比： 0~100%Ø

▷ 开机耗电流：0.1μA

▷ 内部固定PWM频率： 1.5MHzØ

▷ 低静止电流： 100μAØ

▷ 无需肖特基二极管，内置软启动Ø

▷ 电流模式运行，具有OCP、ØOTP

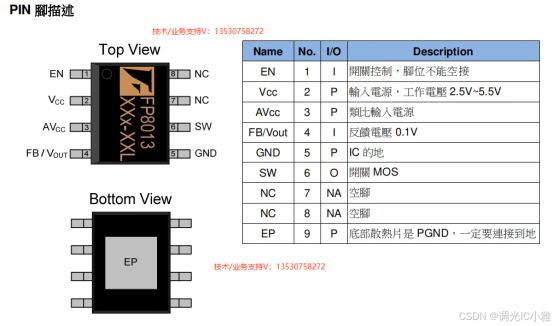

▷ 封装： SOP-8L（EP）

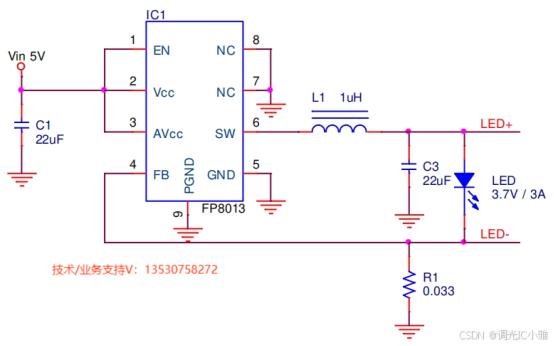

 应用电路图

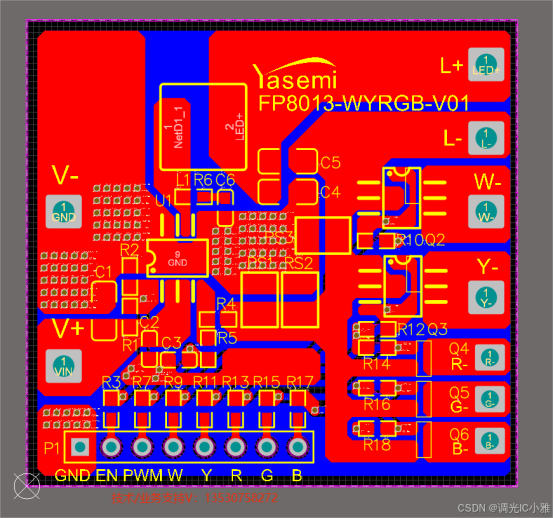

 PCB图



应用场景

摄影补光灯、监控补光、应急灯、投光灯、大功率手电等等

1、监控补光：用FP8013进行5V降压恒流驱动监控补光灯

2、摄影口袋灯：用FP8013给电池降压恒流驱动3V灯珠进行无频闪调光

3、手电筒：用FP8013给电池降压恒流驱动3V灯珠进行无频闪调光
