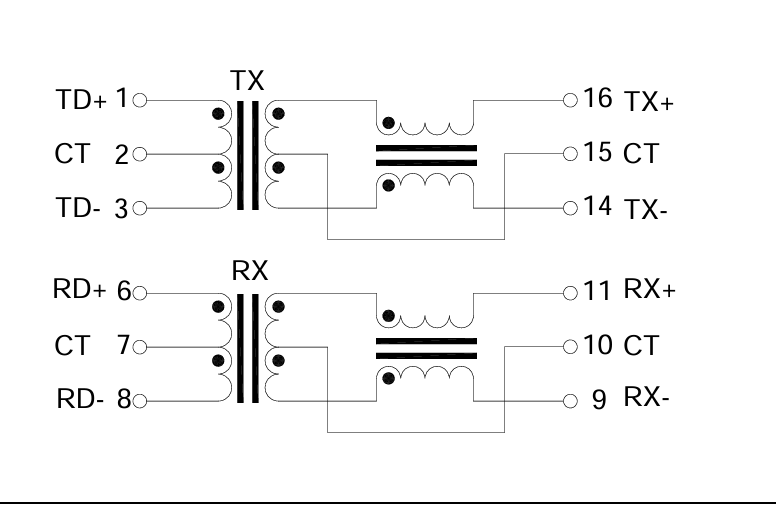

1.参考元器件：13F-39MNL

a.原理：变压器的初级线圈和次级线圈通过磁耦合传输信号，同时滤除共模噪声，提高信号的抗干扰能力。

b.作用：防止高压或故障电流从一个设备传播到另一个设备。

c.传输方式：以输入输出都是差分信号（通常为100Ω）的形式传输，隔离变压器可以将这些差分信号从发送端耦合到接收端

d.用于高速全双工模式

什么是磁耦合：磁耦合是通过磁场的相互作用来实现信号传输的一种方式

1.磁芯将初级线圈产生的磁场集中并传递到次级线圈。磁芯的高磁导率确保了磁场的高效传递，减少了磁漏。

2.当磁场穿过次级线圈时，根据法拉第电磁感应定律，会在次级线圈中感应出电动势。

3.感应电动势的大小和变化率与初级线圈中的输入信号成正比。次级线圈中的感应电动势可以驱动负载，从而实现信号的传输

总结：中间是磁芯然后电流通过导线产生磁场，磁场通过磁芯产生电动势导致另一端有电压然后就输出，所以就隔绝了直流电和低频交流对其干扰

• 初级线圈：差分信号在初级线圈中产生两个方向相反的磁场。例如，假设初级线圈的两个端点分别为 V+​ 和 V_- \），则 \( V_+ 产生的磁场方向与 V−​ 产生的磁场方向相反。

• 磁芯中的磁场：这两个磁场在磁芯中相互抵消，因此磁芯中只有净磁场（即差分信号产生的磁场）。

• 次级线圈：次级线圈感应到的磁场只包含差分信号的磁场，因此次级线圈中感应出的电压也是差分信号。

• 初级线圈：共模信号在初级线圈中产生两个方向相同的磁场。例如，假设初级线圈的两个端点均为 Vc​，则 Vc​ 产生的磁场方向相同。

• 磁芯中的磁场：这两个磁场在磁芯中相互叠加，但由于磁芯的对称性，它们在次级线圈中产生的感应电动势相互抵消。

• 次级线圈：次级线圈感应到的磁场中，共模信号的磁场被抵消，因此次级线圈中感应出的电压中不包含共模信号。

总结：通交隔直

然后就将信号以差分信号方式传输下去了
