芯片中buffer有什么作用？

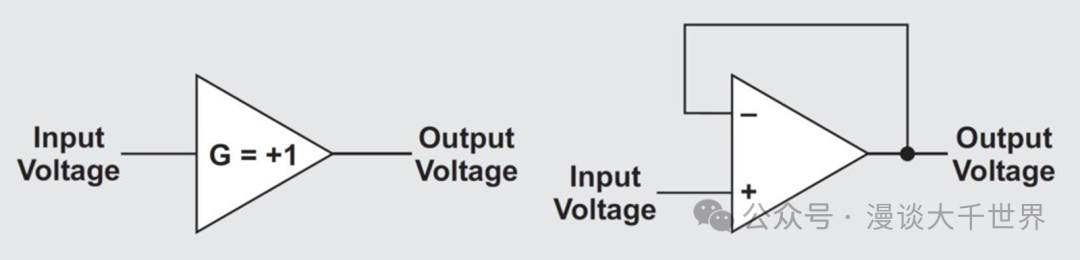

• Buffer是芯片中隐形的“基础设施工程师”，通过 驱动能力增强、时序优化 和 信号修复，确保数据与时钟的可靠传输。

• 无论是时钟树、高速接口还是跨电压域通信，Buffer都是现代芯片设计中不可或缺的核心组件。

---

一、功能原理

1. 驱动能力增强

• 问题背景：信号在长导线或高扇出路径中传输时，负载电容（）过大会导致信号边沿变缓（Transition Time增加），甚至无法被后级电路正确采样。



• Buffer的作用

  • 分割负载：将大电容负载分割为多个小电容，每段由Buffer驱动，降低单级负载压力。

  • 提高电流输出：Buffer的晶体管尺寸通常比普通逻辑门更大，可提供更强的充放电电流，缩短信号边沿时间。

2. 时序优化

• 延迟公式：插入Buffer后总延迟由 导线延迟 和 Buffer自身延迟 组成：其中  为Buffer数量，。

  通过合理选择 ，可使总延迟最小化（需满足 ）。

3. 信号完整性

• 抑制噪声：Buffer的低阻抗输出可减少串扰（Crosstalk）和电源噪声影响，尤其在高速接口（如DDR、PCIe）中关键。

• 波形整形：修复因传输损耗导致的波形失真，确保高低电平清晰。

---

二、结构设计

1. 典型结构

• 偶数级反相器链：偶数级反相器（如2级、4级）保证输入与输出逻辑一致，同时逐级放大驱动能力。

  • 输入 → 反相器（小尺寸） → 反相器（大尺寸） → 输出。

  • 大尺寸反相器提供高驱动电流，小尺寸反相器减少前级负载。

2. 特殊变种

• 时钟专用Buffer：低延迟、高驱动能力，常用于时钟树综合（CTS）。

• 电平转换Buffer：集成不同电压域的MOS管，实现跨电压信号传输（如1.2V ↔ 3.3V）。

• 差分Buffer：使用差分对（如LVDS）抑制共模噪声，用于高速串行链路。

---

三、应用场景

1. 时钟树综合（CTS）

• 问题：时钟信号需驱动数千至数百万寄存器，直接驱动会导致信号衰减和严重时钟偏移（Clock Skew）。

• 解决方案：

  • 多级Buffer级联：构建树状网络，逐级分驱动扇出。

  • 时钟网格（Clock Mesh）：全局网格 + 局部Buffer，降低局部Skew。

• 时序调整：
  通过插入Buffer人为增加某路径的时钟延迟（如修复建立时间违例）。

2. 数据路径优化

• 长导线分割：导线延迟与长度平方成正比（），插入Buffer将其分割为短段，总延迟显著降低。
  示例：

  • 未插入Buffer：1000μm导线延迟 ≈ 100ps。

  • 插入9个Buffer（分10段）：总延迟 ≈ （假设每Buffer延迟2ps，每段导线延迟1ps）。

3. 跨电压域通信

• 电平转换：核心逻辑（1.2V）与I/O（3.3V）间插入电平转换Buffer，防止电压倒灌和信号失真。

  结构：混合使用厚栅氧（High-Vt）和薄栅氧（Low-Vt）晶体管，兼容不同电压。

4. 高速接口（如DDR、SerDes）

• 阻抗匹配：Buffer驱动端设计为特定阻抗（如50Ω），匹配传输线特性，减少信号反射。

• 预加重（Pre-emphasis）：在Buffer中增强高频分量，补偿信道损耗。



---

四、设计挑战

1. 延迟与功耗的权衡

• 插入过多Buffer：增加面积和动态功耗（）。

• 插入过少Buffer：信号边沿过缓，导致时序违例。

2. 工艺影响

• 先进制程（如3nm）：

  • 寄生电阻/电容（RC）占比升高，Buffer延迟模型更复杂。

  • 需考虑工艺角（PVT）波动对Buffer性能的影响。

• FinFET效应：短沟道效应导致Buffer的驱动电流非线性变化。

3. 信号完整性挑战

• 串扰（Crosstalk）：密集布线中相邻Buffer信号互相干扰，需通过屏蔽或间距优化解决。

• 电源噪声：大量Buffer同时开关可能引发电源电压波动（IR Drop）。

---

五、Buffer与其他模块对比

模块	核心功能	驱动能力	延迟特性	典型应用
Buffer	信号增强、时序优化	强	固定延迟	时钟树、长导线、跨电压域
反相器	逻辑反相	弱	依赖负载电容	逻辑门电路
寄存器	同步存储数据（时钟控制）	中等	时钟到Q延迟	流水线、状态机
中继器	信号再生（类似Buffer）	强	类似Buffer	高速串行链路

---

六、实际案例

1. 高性能CPU时钟树

• 结构：H树（H-Tree）+ 时钟网格，每级Buffer驱动固定数量寄存器，全局Skew控制在10ps以内。

• 挑战：时钟功耗占比可达芯片总功耗30%，需优化Buffer数量和尺寸。

2. DDR5内存接口

• 数据缓冲器（DB）：增强DQ（数据线）驱动能力，支持6400MT/s速率，同时实现ODT（On-Die Termination）阻抗匹配。
