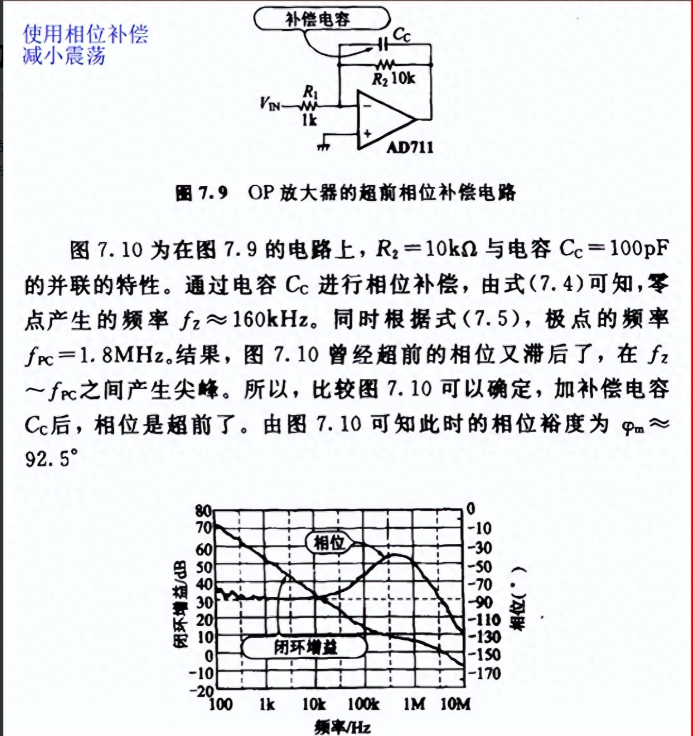

这是运算放大器 超前相位补偿 的典型应用，通过在反馈网络中并联电容 CC 调整相位特性，解决高频振荡问题。以下从补偿原理、关键参数计算、相位裕度优化三方面解析：

一、补偿原理：“调整极点 - 零点分布”

运算放大器高频振荡的根源是 相位裕度不足（反馈信号相位差接近 180∘ 时，负反馈变正反馈）。超前补偿通过在反馈电阻 R2 并联电容 CC，改变环路的 极点（fPC）和零点（fZ） 分布：

• 零点（fZ）：由 R2 和 CC 引入，公式为：fZ≈2πR2CC1
  零点会使相位 超前（增加正相位），抵消原电路的相位滞后。
• 极点（fPC）：由 R1、R2 和 CC 共同决定（近似公式需结合运放内部参数），极点会使相位 滞后，但因零点先起作用，可在关键频段（增益交叉频率附近）提升相位裕度。

二、关键参数计算（结合示例）

图中参数：R2=10kΩ，CC=100pF，计算零点频率 fZ：fZ=2π×104Ω×100×10−12F1≈160kHz
极点频率 fPC 需考虑运放输入电容、内部极点，示例中约 1.8MHz。

作用：在 fZ∼fPC 频段，零点的超前相位抵消运放固有滞后相位，使相位裕度（φm）从不足提升到 92.5∘（示例值），避免振荡。

三、相位裕度优化：“从振荡到稳定”

• 无补偿时：运放高频相位滞后严重，相位裕度低（甚至接近 0∘），负反馈易变正反馈，引发振荡。
• 加 CC 补偿后：在 fZ 以下，电容 CC 容抗大（XC=1/(2πfC)），近似开路，不影响反馈；进入 fZ∼fPC 频段，CC 容抗降低，反馈网络相位超前，抵消运放滞后；最终相位裕度（增益交叉频率处的相位与 180∘ 的差值）提升到 92.5∘，电路稳定。

四、补偿效果验证（结合波特图）

图中波特图（幅频、相频特性）显示：

• 闭环增益：补偿后高频增益下降更平缓，避免增益交叉频率处相位翻转。
• 相位曲线：在关键频段（100kHz∼1MHz），相位从滞后转为超前，相位裕度 φm≈92.5∘（经验值：φm>45∘ 可保证稳定）。

总结

超前相位补偿通过在反馈网络并联电容 CC，引入 零点 - 极点对，调整环路相位特性，提升相位裕度，解决运算放大器高频振荡问题。核心是利用电容的频率特性，在关键频段 “超前” 补偿运放的固有滞后，确保负反馈稳定工作。
