一、sonata的SDK提供了i2c的硬件抽象层

void OLED_send_cmd(uint8_t oled_cmd)
{

	uint8_t tmp_buf[2];

	tmp_buf[0] = 0x00;
	tmp_buf[1] = oled_cmd;


	sonata_i2c_master_write_data(I2C_TEST, I2C_OLED_SLAVE_ADDR, tmp_buf, 2);
}

 SSD1315 的从地址规则

• • 地址结构：

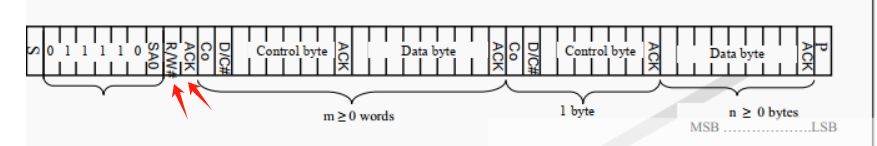

    SSD1315 的从地址由固定前缀011110 + SA0位 + R/W#位组成，其中：

    • SA0由硬件引脚D/C#决定：
      • D/C#接地（SA0=0） → 从地址为0111100（十六进制0x70）；
      • D/C#接VDD（SA0=1） → 从地址为0111101（十六进制0x71）。
    • R/W#=0为写操作，R/W#=1为读操作。

   二、OLED页面初始化

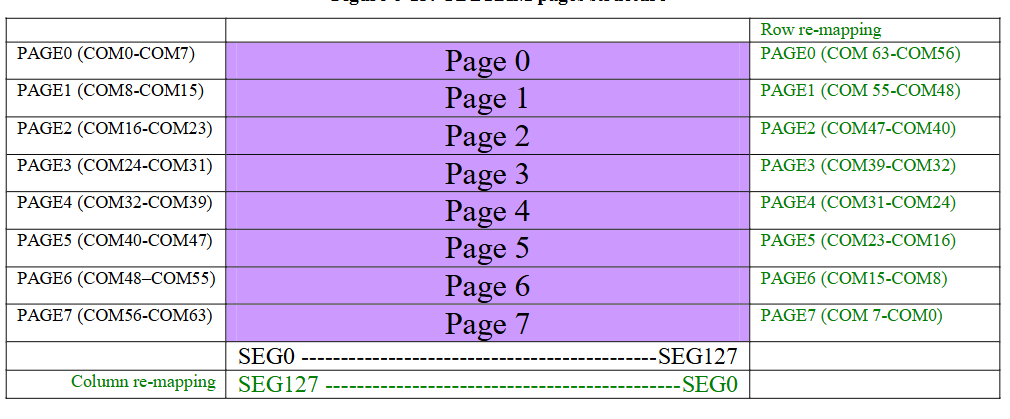

PAGE 是按垂直方向（行）顺序排列的

void Page_set(uint8_t page)//page首地址
{
	OLED_send_cmd(0xb0+page);
}

void Column_set(uint8_t column)//
{
	OLED_send_cmd(0x10|(column>>4));    //设置列地址高位
	OLED_send_cmd(0x00|(column&0x0f));  //设置列地址低位
}

这两个函数用于设置 SSD1315 的 RAM 访问指针起始地址，具体分析如下：

1. Page_set 函数：设置页面起始地址

• 代码逻辑：OLED_send_cmd(0xb0 + page) 中，0xb0 对应命令 Set Page Start Address for Page Addressing Mode（页寻址模式下的页面起始地址设置），page 取值范围为 0~7，对应 PAGE0~PAGE7（十六进制为 0xb0~0xb7）。

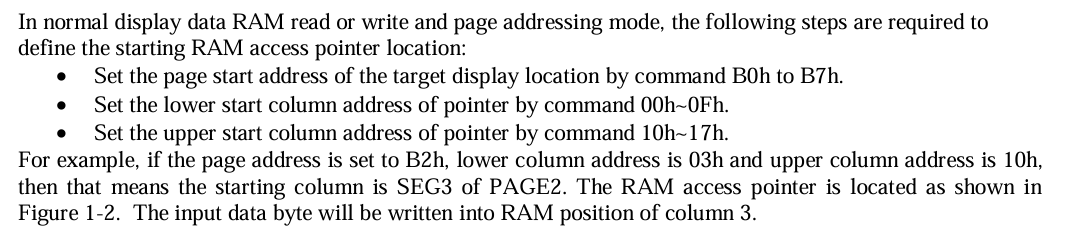

• 文档依据：根据文档段落 ，页寻址模式下需通过 B0h~B7h 命令设置页面起始地址，与该函数功能完全一致。

2. Column_set 函数：设置列起始地址

• 代码逻辑：
  • 高位设置：0x10 | (column >> 4)，其中 column >> 4 提取列地址的高 4 位（范围 0~15，对应十六进制 0x0~0xf），与 0x10 按位或后得到 0x10~0x1f，对应命令 Set Higher Column Start Address（列地址高半字节，10h~17h）。
  • 低位设置：0x00 | (column & 0x0f)，提取列地址的低 4 位（范围 0~15），对应命令 Set Lower Column Start Address（列地址低半字节，00h~0fh）。
• 文档依据：根据文档段落 ，页寻址模式下需通过 00h~0fh（低位）和 10h~17h（高位）组合设置列起始地址，该函数通过两次命令调用实现了这一功能。

根据以下的datasheet所实现

3.理解OLED的按位或


void Column_set(uint8_t column)//
{
	OLED_send_cmd(0x10|(column>>4));    //设置列地址高位
	OLED_send_cmd(0x00|(column&0x0f));  //设置列地址低位
}

SSD1315 等 OLED 控制器采用分高低位传输 7 位地址的设计，主要是为了兼容历史协议和硬件接口限制。这种设计通过两次 8 位传输（高 4 位 + 低 3 位）组合成完整的 7 位地址，而非直接使用一个字节。以下从技术原理、设计逻辑和图示说明三个方面展开分析：

技术原理：地址传输的底层逻辑

1. 7 位地址的实际需求
   SSD1315 的 GDDRAM（图形显示数据 RAM）包含 128 列，因此列地址需要 7 位（0-127）14。例如，列地址0x7F（127）对应第 128 列。

2. 命令总线的 8 位限制
   控制器的命令总线为 8 位，但地址只需 7 位。若直接用一个字节传输，剩余 1 位可能被闲置或用于其他控制信号（如命令 / 数据标识）。然而，这种设计会导致协议不兼容早期设备，因此采用分两次传输的方案。

3. 两次传输的组合方式

   • 第一次传输高 4 位：通过命令0x10~0x17设置列地址的高 4 位（D7-D4）。例如，0x13表示高 4 位为0011（十进制 3）。
   • 第二次传输低 3 位：通过命令0x00~0x07设置列地址的低 3 位（D7-D5）。例如，0x05表示低 3 位为101（十进制 5）。
   • 组合结果：高 4 位0011（3）和低 3 位101（5）组合成完整的 7 位地址0011101（十进制 29）613。

设计逻辑：兼容性与协议演进

1. 历史协议的延续
   早期 OLED 控制器（如 SSD1306）采用类似设计，地址分两次传输以兼容并行接口的时序要求。SSD1315 为保持软件和硬件的兼容性，延续了这一方案1217。

2. 命令格式的灵活性
   每次传输的 8 位中，除地址位外，还可包含其他控制信息。例如：

   • 高 4 位命令字节（如0x10）可能同时携带操作码（如设置列地址）和地址的高位。
   • 低 3 位命令字节（如0x05）可能包含地址的低位和保留位（如未来扩展用）613。

3. 硬件接口的适配性
   在并行接口（如 8080/6800 协议）中，数据总线为 8 位，分两次传输地址可简化硬件设计，避免额外的锁存器或移位寄存器1017。

图示说明：两次传输的具体实现

以下为列地址0x1D（十进制 29）的传输示例：

步骤 1：传输高 4 位（0x10 + 高 4 位）

• 二进制地址：0001 1101（十进制 29）
• 高 4 位：0001（十进制 1）
• 命令字节：0x10 + 1 = 0x11（二进制0001 0001）
• 实际传输：通过 I2C 或 SPI 发送0x11，其中高 4 位0001为地址高位，低 4 位0001为保留位。

步骤 2：传输低 3 位（0x00 + 低 3 位）

• 低 3 位：101（十进制 5）
• 命令字节：0x00 + 5 = 0x05（二进制0000 0101）
• 实际传输：发送0x05，其中高 3 位010为地址低位，低 5 位00001为保留位。

组合结果

• 高 4 位0001和低 3 位101组合为0001 101（十进制 29），即完整的 7 位地址。

4. OLED 显示屏的控制函数，用于实现图像显示、反色显示、全屏点亮和清屏功能

1. Picture_display 函数

void Picture_display(const uint8_t *picture_ptr)
{
    for(uint8_t page=0; page<OLED_PAGE_SIZE; page++)        //page loop
    {
        Page_set(page);
        Column_set(0);

        for(uint8_t column=0;column<128;column++)	//column loop
        {
            OLED_send_data(picture_ptr++, 1);
        }
    }
}

• 功能：在 OLED 屏幕上显示一幅完整的图像。
• 工作流程：
  • 按页（Page）循环操作，SSD1315 这类 OLED 通常有 8 个 Page，每个 Page 控制 8 行像素。
  • 针对每个 Page，先设置页地址（Page_set），再将列地址重置为 0（Column_set(0)）。
  • 逐列传输图像数据，每个字节对应 8 个垂直像素（即同一列的 8 行像素）。

2. Picture_ReverseDisplay 函数

void Picture_ReverseDisplay(const uint8_t *ptr_pic)
{
    for(uint8_t page=0; page<OLED_PAGE_SIZE; page++)        //page loop
    {
        Page_set(page);
        Column_set(0);

        uint8_t data;
        for(uint8_t column=0; column<128; column++)	//column loop
        {
            data=*ptr_pic++;
            data=~data;
            OLED_send_data(&data, 1);
        }
    }
}

• 功能：以反色方式显示图像（即原本的亮像素变为暗像素，暗像素变为亮像素）。
• 工作流程：
  • 与Picture_display类似，但在发送数据前会对每个字节进行按位取反操作（data=~data）。
  • 这对于需要突出显示或创建特殊效果的场景非常有用。

3. OLED_full 函数

void OLED_full(void)
{
    for(uint8_t page=0; page<OLED_PAGE_SIZE; page++)             //page loop
    {
        Page_set(page);
        Column_set(0);

        for(uint8_t column=0;column<128;column++)	//column loop
        {
            uint8_t tmp = 0xff;
            OLED_send_data(&tmp, 1);
        }
    }
}

• 功能：将整个 OLED 屏幕点亮（所有像素显示为亮状态）。
• 工作流程：
  • 遍历所有 Page 和列，向每个位置发送0xff（二进制1111 1111）。
  • 每个1代表对应像素点亮，因此整个屏幕会被完全点亮。

4. OLED_clear 函数

void OLED_clear(void)
{
    for(uint8_t page=0; page<OLED_PAGE_SIZE; page++)             //page loop
    {
        Page_set(page);
        Column_set(0);

        for(uint8_t column=0;column<128;column++)	//column loop
        {
            uint8_t tmp = 0x00;
            OLED_send_data(&tmp, 1);
        }
    }
}

• 功能：清空 OLED 屏幕（所有像素显示为暗状态）。
• 工作流程：
  • 遍历所有 Page 和列，向每个位置发送0x00（二进制0000 0000）。
  • 每个0代表对应像素熄灭，因此整个屏幕会被清空。
