基于STM32的婴儿床温湿度监控系统的设计与实现

、

摘要： 本论文深入探讨了基于STM32微控制器设计的婴儿床温湿度监控系统。该系统以DHT11温湿度传感器为核心数据采集元件，能够实时、精准地获取婴儿床环境的温度和湿度数据。采集到的数据通过精心设计的电路传输至STM32微控制器，经过内部算法处理后，以直观的方式呈现在OLED显示屏上，让用户能够迅速了解当前的环境状况。

为了增强系统的实用性和用户体验，本设计特别引入了不同颜色的指示灯来区分环境状态。当温湿度处于正常范围内时，绿色指示灯亮起，给予用户安心的提示；而一旦温湿度超出预设的阈值，红色指示灯将立即亮起，作为直观的警示信号。

更为重要的是，本系统还集成了WiFi模块，实现了远程监控与及时干预的功能。当温湿度异常时，系统会自动触发WiFi模块，将报警信息以及当前的温湿度数据发送至监护人的手机上。这一功能不仅让家长能够随时随地了解婴儿的环境状况，还能在紧急情况下迅速采取措施，确保婴儿的安全与健康。

经过一系列的实验测试，结果表明本系统运行稳定，测量准确，能够有效地提升婴儿睡眠环境的安全性与舒适度。本设计的成功实施，不仅为智能家居育儿领域提供了创新的解决方案，还为未来的相关研究提供了有价值的参考和借鉴。

关键词：STM32；婴儿床；温湿度监控；DHT11传感器；OLED显示屏；WiFi模块

一、引言

（一）研究背景与意义

随着社会经济的迅猛发展和人们生活品质的不断提升，年轻父母在追求职业发展的同时，也面临着日益增大的工作压力。在这样的背景下，他们往往难以做到对婴儿进行全天候、无微不至的照顾。婴儿床作为婴儿的主要生活空间，其环境的温湿度状况直接关系到婴儿的健康与睡眠质量。适宜的温湿度环境有助于婴儿的健康成长，而过高或过低的温湿度则可能引发一系列健康问题，如窒息、中暑、感冒以及皮肤干燥等。因此，设计一款能够实时监控婴儿床温湿度的系统，对于保障婴儿的健康、减轻家长的负担具有重要意义。

本研究旨在通过引入先进的传感器技术和微控制器技术，设计并实现一款基于STM32的婴儿床温湿度监控系统。该系统能够实时采集婴儿床环境的温度和湿度数据，并通过直观的方式呈现给用户。同时，系统还具备报警功能，当温湿度超出预设阈值时，能够及时向监护人发送报警信息，以便家长能够迅速采取措施，确保婴儿的安全与健康。这一研究成果不仅为智能家居育儿领域提供了创新的解决方案，还为未来的相关研究提供了有价值的参考和借鉴。

（二）国内外研究现状

目前，国内外在婴儿床温湿度监控领域已经取得了一定的研究成果。国外的研究多侧重于高端智能家居系统，这些系统集成了多种传感器和智能控制功能，能够实现全方位的环境监测和智能调控。然而，这些高端系统的成本较高，不适合普通家庭使用。相比之下，国内的研究则更注重实用性和性价比。部分产品已经实现了温湿度监测和报警功能，但在远程监控、数据记录与分析等方面仍有待提升。此外，国内的研究还缺乏对系统稳定性和可靠性的深入探讨，以及针对不同应用场景的定制化设计。

（三）研究内容与目标

本研究旨在基于STM32微控制器，设计并实现一款具有高性价比、稳定可靠的婴儿床温湿度监控系统。系统需具备以下功能：

1. 实时采集婴儿床环境的温度和湿度数据，确保数据的准确性和实时性。
2. 通过OLED显示屏直观展示温湿度信息，方便用户随时了解当前环境状况。
3. 使用不同颜色指示灯区分环境状态（正常/异常），提供直观的视觉反馈。
4. 当温湿度超出预设阈值时，通过WiFi模块发送报警信息至监护人手机，实现远程监控与及时干预。
5. 实现数据的本地存储与远程传输，便于后续分析与管理，为家长提供科学的育儿建议和决策支持。

为实现上述目标，本研究将深入探讨STM32微控制器的应用、传感器技术的选择与集成、以及系统稳定性和可靠性的提升方法。同时，还将针对不同应用场景进行定制化设计，以满足不同用户的需求。

二、系统总体设计

### （一）设计目标

本系统的主要设计目标涵盖了多个关键方面，以确保能够为婴儿床提供一个安全、舒适且智能的温湿度监控环境，具体如下：

1. 实时性：在婴儿床温湿度监控中，实时性是至关重要的。系统必须能够确保温湿度数据的实时采集与显示，让家长能够第一时间了解婴儿所处环境的温湿度状况。为了实现这一目标，系统采用了高精度的DHT11温湿度传感器，它能够快速响应环境变化，并以数字信号的形式将数据传输给STM32微控制器。同时，微控制器具备高效的数据处理能力，能够在极短的时间内完成数据的读取、处理和显示，确保用户看到的温湿度信息是最新的。
2. 准确性：准确的温湿度测量是系统有效运行的基础。系统致力于提高温湿度测量的精度，减少误差。在硬件方面，DHT11传感器经过严格的质量检测和校准，能够提供相对准确的温湿度数据。在软件方面，系统采用了先进的滤波算法，对采集到的数据进行多次采样和平均处理，以消除随机误差和噪声干扰。此外，还会对传感器进行定期的校准和维护，确保测量结果的准确性。
3. 可靠性：系统需稳定运行，具备抗干扰能力。婴儿床的使用环境可能比较复杂，存在各种电磁干扰和温度变化等因素。为了提高系统的可靠性，硬件电路采用了抗干扰设计，如添加滤波电容、使用屏蔽线等，以减少外界干扰对传感器和微控制器的影响。同时，软件程序也具备完善的错误处理机制，当出现数据异常或通信故障时，能够自动进行重试或报警，确保系统不会因为个别故障而停止工作。
4. 便捷性：通过WiFi模块实现远程监控，方便家长随时了解婴儿环境状况是本系统的一大特色。家长只需在手机上安装相应的APP，就可以随时随地查看婴儿床的温湿度信息。无论是在上班途中、外出购物还是在家中其他房间，都能及时掌握婴儿的环境状况。此外，系统还支持远程设置温湿度阈值和报警方式，让家长可以根据实际情况进行个性化设置，提高了使用的便捷性。
5. 扩展性：预留接口，便于未来增加其他传感器或功能模块是系统的前瞻性设计。随着科技的不断发展和用户需求的不断变化，未来可能需要增加更多的传感器来监测婴儿床的其他环境参数，如空气质量、噪音等。系统在设计时预留了足够的接口和资源，方便后续的功能扩展和升级。同时，系统的软件架构也采用了模块化设计，便于添加新的功能模块，提高了系统的可扩展性和可维护性。

（二）系统架构

系统主要由STM32微控制器、DHT11温湿度传感器、OLED显示屏、指示灯模块、WiFi模块及电源模块等组成。STM32作为核心处理器，负责数据采集、处理与控制；DHT11传感器用于实时采集温湿度数据；OLED显示屏用于显示当前温湿度信息；指示灯模块通过不同颜色指示环境状态；WiFi模块实现数据的远程传输；电源模块为系统提供稳定电源。

各模块之间通过精心设计的电路和通信协议进行连接和协同工作。STM32微控制器通过GPIO口与DHT11传感器进行通信，读取温湿度数据；通过I2C协议与OLED显示屏连接，将处理后的温湿度信息显示出来；通过GPIO口控制指示灯模块的亮灭，直观反映环境状态；通过串口与WiFi模块进行通信，实现数据的远程传输。电源模块为各个模块提供稳定的电源供应，确保系统正常运行。

（三）功能模块划分

1. 数据采集模块：负责从DHT11传感器读取温湿度数据。该模块通过精确的时序控制和数据读取算法，确保能够准确、稳定地获取传感器输出的温湿度信息。同时，对采集到的数据进行初步的校验和处理，如检查数据的完整性、有效性等，为后续的数据处理模块提供可靠的数据源。
2. 数据处理模块：对采集到的数据进行处理，如滤波、校准等。滤波算法采用移动平均滤波或中值滤波等方法，消除数据中的随机噪声和干扰，提高数据的稳定性。校准算法根据传感器的特性和实际使用环境，对采集到的数据进行修正，确保测量结果的准确性。此外，数据处理模块还会对数据进行格式转换和单位换算，以便于显示和传输。
3. 显示模块：通过OLED显示屏实时显示温湿度信息。显示模块采用清晰、直观的界面设计，将温湿度数值以大字体显示在屏幕上，方便用户查看。同时，还可以根据需要显示其他相关信息，如环境状态、报警提示等。为了提高显示的稳定性和可靠性，显示模块采用了抗干扰设计和刷新机制，确保在各种环境下都能正常显示。
4. 报警模块：根据预设阈值判断环境状态，并通过指示灯和WiFi模块发送报警信息。报警模块会实时监测温湿度数据，当数据超出预设的阈值范围时，立即触发报警机制。指示灯模块会根据环境状态显示不同颜色的灯光，如绿色表示正常，红色表示异常。同时，WiFi模块会将报警信息以及当前的温湿度数据发送至监护人的手机上，让家长能够及时了解情况并采取相应的措施。
5. 通信模块：实现STM32与WiFi模块之间的数据通信，以及与远程服务器的连接。通信模块采用了标准的串口通信协议和TCP/IP协议栈，确保数据能够稳定、可靠地传输。在与WiFi模块通信时，通过AT指令集进行配置和控制，实现数据的发送和接收。在与远程服务器连接时，采用安全的通信协议和加密算法，保障数据的安全性和隐私性。
6. 电源管理模块：为系统各模块提供稳定电源，确保系统稳定运行。电源管理模块采用了高效的电源转换芯片和稳压电路，将输入的电源电压转换为各个模块所需的工作电压。同时，还具备过流保护、过压保护和短路保护等功能，确保在电源异常情况下不会损坏系统硬件。为了提高系统的续航能力，电源管理模块还可以根据系统的运行状态进行智能的电源管理，如进入低功耗模式等。

三、硬件设计

### （一）STM32微控制器选型

在众多的微控制器中，经过仔细的考量与对比，最终选用STM32F103C8T6作为系统的核心处理器。这款处理器基于ARM Cortex-M3内核，具备诸多令人瞩目的优点。它拥有高性能的处理能力，能够快速执行各种复杂的指令和算法，确保系统在实时数据采集、处理以及控制等方面能够高效运行。同时，其低功耗特性使得系统在长时间运行过程中能够有效降低能源消耗，延长电池续航时间，这对于一些需要便携式或长时间工作的应用场景尤为重要。而且，STM32F103C8T6易于编程，拥有丰富的开发资源和社区支持，开发者可以方便地获取各种开发工具、库函数以及技术文档，大大缩短了开发周期，降低了开发难度。

此外，该处理器拥有丰富的外设接口，这为系统的扩展和功能实现提供了极大的便利。例如，它具备多个GPIO口，可以方便地与各种传感器、显示屏、指示灯等外设进行连接，实现数据的传输和控制。同时，还支持多种通信协议，如I2C、SPI、UART等，能够满足系统与不同设备之间的通信需求。这些丰富的外设接口使得STM32F103C8T6能够轻松满足本系统设计的需求，为系统的稳定运行和功能扩展提供了坚实的基础。

（二）DHT11温湿度传感器

DHT11是一款在温湿度测量领域应用广泛的常用传感器。它具有测量准确的特点，能够在不同的环境条件下提供相对精确的温湿度数据。通过先进的传感技术和内部算法，它能够有效地减少测量误差，确保测量结果的可靠性。同时，该传感器响应速度快，能够在短时间内对环境温湿度的变化做出反应，并将数据及时输出。这对于需要实时监测环境温湿度的应用场景来说至关重要，能够保证系统及时获取最新的环境信息。

DHT11的稳定性也非常好，能够在较长时间内保持稳定的性能。它采用了高品质的材料和先进的制造工艺，具有良好的抗干扰能力和环境适应性，能够在各种复杂的环境条件下正常工作。此外，它能够将检测到的温湿度信息以数字信号的形式输出，这种输出方式方便STM32处理器进行读取和处理。与模拟信号相比，数字信号具有抗干扰能力强、传输距离远、易于处理等优点，能够大大简化系统的设计和开发过程。

（三）OLED显示屏

选用0.96英寸OLED显示屏作为系统的显示设备，具有诸多优势。该显示屏采用I2C通信协议与STM32连接，I2C通信协议具有连线简单、占用资源少等优点，能够简化硬件电路的设计，降低系统的成本。OLED显示屏具有自发光的特点，不需要背光源，这使得它在显示效果上更加出色。它能够呈现出高对比度的图像和文字，色彩鲜艳，视觉效果清晰。无论是在光线较暗的环境下还是在强光照射下，都能够清晰地显示温湿度信息，方便用户随时查看。

此外，OLED显示屏的视角广，用户可以从不同的角度清晰地看到显示内容，不会出现颜色失真或亮度降低的情况。它的响应速度快，能够实时显示系统的最新数据，确保用户获取的信息是最新的。同时，OLED显示屏还具有体积小、重量轻、功耗低等优点，非常适合应用于便携式或对空间和功耗有严格要求的产品中。

（四）指示灯模块

设计不同颜色的LED指示灯是系统实现直观反馈的重要手段。例如，绿色指示灯表示环境状态正常，当系统检测到婴儿床环境的温湿度处于预设的合理范围内时，绿色指示灯亮起，给用户一个安心的提示。而红色指示灯表示环境状态异常，当温湿度超出预设的阈值时，红色指示灯立即亮起，起到直观的警示作用。通过STM32的GPIO口控制指示灯的亮灭，能够实现对环境状态的实时反馈。

在实际应用中，指示灯模块的设计还需要考虑一些细节问题。例如，指示灯的亮度要适中，既不能太亮刺眼，也不能太暗难以看清。同时，指示灯的闪烁频率和方式也可以根据实际需求进行设计，以增强警示效果。此外，为了确保指示灯的可靠性和稳定性，还需要选择质量可靠的LED灯珠，并进行合理的电路设计和保护措施，防止过流、过压等情况对指示灯造成损坏。

（五）WiFi模块

选用ESP8266 WiFi模块作为系统的无线通信模块，具有诸多优点。该模块支持TCP/IP协议栈，能够实现STM32与远程服务器之间的稳定无线通信。它具有低功耗的特点，能够在保证通信质量的前提下，有效降低系统的功耗，延长电池使用寿命。同时，ESP8266模块具有高性能的处理能力，能够快速处理和传输数据，满足系统实时监控的需求。

在实际应用中，ESP8266模块可以通过配置不同的工作模式来实现不同的功能。例如，可以将其配置为Station模式，连接到家庭WiFi网络，实现与远程服务器的通信。通过AT指令集可以方便地对ESP8266模块进行配置和控制，开发者可以轻松地实现数据的发送和接收。此外，ESP8266模块还具有良好的兼容性和扩展性，能够与其他设备进行无缝连接，为系统的功能扩展提供了便利。

（六）电源管理模块

设计稳定的电源管理模块是确保系统各模块正常运行的关键。考虑到系统功耗和便携性，可采用锂电池供电。锂电池具有能量密度高、自放电率低、使用寿命长等优点，能够为系统提供稳定的电源供应。同时，设计充电电路和电源管理芯片，能够实现对锂电池的充电和放电管理，确保电池的安全和稳定使用。

充电电路可以采用恒流恒压充电方式，能够根据电池的状态自动调整充电电流和电压，提高充电效率，延长电池寿命。电源管理芯片可以对系统的电源进行分配和管理，为各个模块提供所需的工作电压和电流。同时，电源管理芯片还具备过流保护、过压保护和短路保护等功能，能够在电源出现异常情况时及时切断电源，保护系统硬件不受损坏。为了提高系统的续航能力，电源管理模块还可以根据系统的运行状态进行智能的电源管理，例如在系统处于空闲状态时进入低功耗模式，降低系统的功耗。

四、软件设计

（一）开发环境与工具

使用Keil uVision 5作为主要的软件开发环境，该环境支持STM32的多种开发工具链，能够方便地进行程序的编写与调试。

（二）主程序设计

主程序负责系统的初始化、数据采集、处理、显示及报警等功能。程序流程如下：

1. 系统初始化：包括GPIO口配置、定时器配置、串口配置、I2C配置等。
2. 数据采集：通过DHT11传感器读取温湿度数据。
3. 数据处理：对采集到的数据进行滤波、校准等处理。
4. 数据显示：将处理后的温湿度数据显示在OLED显示屏上。
5. 报警判断：根据预设阈值判断环境状态，并控制指示灯和WiFi模块发送报警信息。
6. 循环执行：重复上述步骤，实现实时监控。

（三）数据采集与处理

编写DHT11传感器的驱动程序，实现温湿度数据的读取。由于DHT11传感器输出的是数字信号，可直接通过STM32的GPIO口读取。读取到的数据需进行校验和转换，以得到实际的温湿度值。同时，为提高测量精度，可采用多次采样取平均值的方法进行数据处理。

（四）显示与报警逻辑

在OLED显示屏上实时显示温湿度信息，并根据预设阈值判断环境状态。当温湿度超出正常范围时，控制红色指示灯亮起，并通过WiFi模块发送报警信息至监护人手机。同时，可在OLED显示屏上显示报警提示信息，方便家长及时了解情况。

（五）WiFi通信实现

使用ESP8266 WiFi模块实现STM32与远程服务器之间的无线通信。首先，配置ESP8266模块的工作模式（如Station模式），并连接到家庭WiFi网络。然后，通过AT指令集控制ESP8266模块与远程服务器建立TCP连接，实现数据的远程传输。在发送报警信息时，可将温湿度数据、报警时间等信息封装成JSON格式，通过TCP连接发送至远程服务器。

五、系统实现与测试

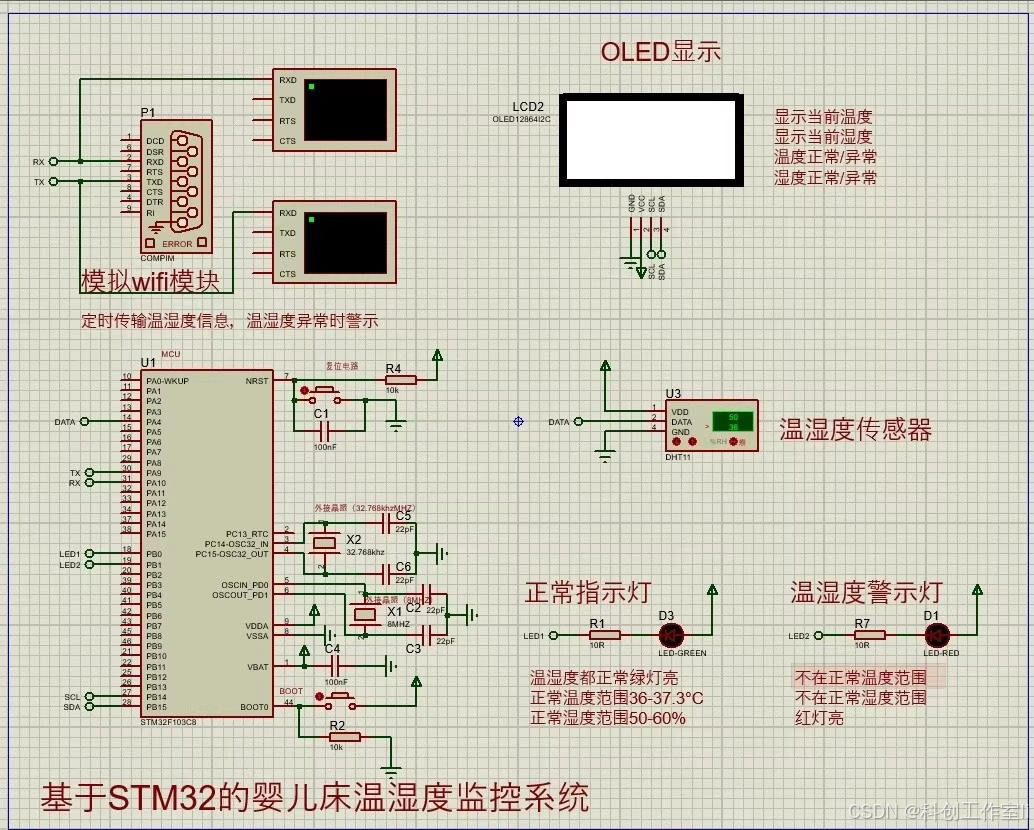

（一）硬件电路搭建

根据硬件设计图纸，搭建系统硬件电路。包括STM32最小系统电路、DHT11传感器接口电路、OLED显示屏接口电路、指示灯电路、WiFi模块接口电路及电源管理电路等。在搭建过程中，注意各模块之间的电气连接和信号干扰问题，确保系统稳定运行。

（二）软件编程与调试

使用Keil uVision 5编写系统软件程序，并进行编译、调试。在调试过程中，注意检查各模块的初始化是否正确、数据采集与处理是否准确、显示与报警逻辑是否合理等。同时，利用仿真器或JTAG接口进行在线调试，实时观察系统运行状态和变量值，便于定位和解决问题。

（三）系统功能测试

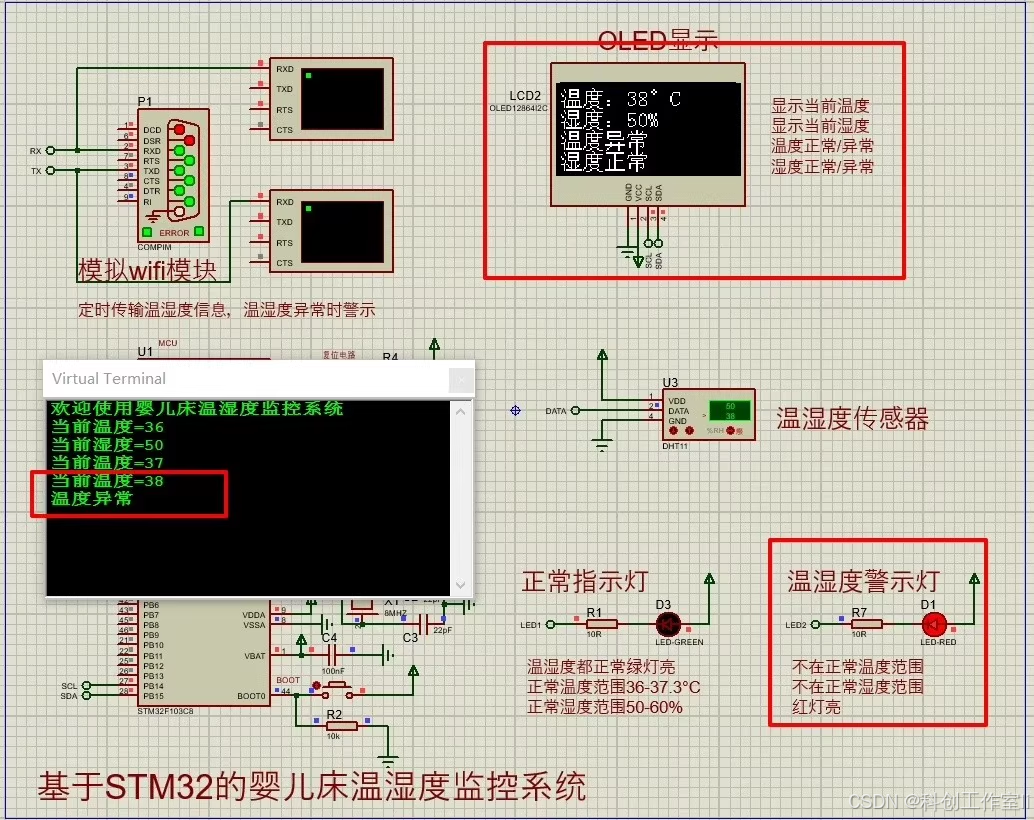

对系统进行全面的功能测试，包括温湿度数据采集与显示测试、报警功能测试、WiFi通信测试等。在测试过程中，模拟不同环境条件（如高温、低温、高湿、低湿等），观察系统的响应情况和报警准确性。同时，检查WiFi通信的稳定性和数据传输的可靠性，确保远程监控功能的正常实现。

（四）性能测试与优化

对系统进行性能测试，包括测量精度、响应时间、功耗等指标。根据测试结果，对系统进行优化和改进。例如，通过调整滤波算法提高测量精度；优化程序结构减少响应时间；采用低功耗模式降低系统功耗等。通过不断优化和改进，提高系统的整体性能和稳定性。

六、系统应用与拓展

（一）实际应用场景

本系统可广泛应用于家庭、幼儿园、医院等场所的婴儿床温湿度监控。通过实时监测和报警功能，为婴儿提供一个更加安全舒适的睡眠环境。同时，家长可通过手机APP随时查看婴儿环境状况，实现远程监控和及时干预。

（二）系统拓展方向

1. 增加传感器种类：未来可考虑增加空气质量传感器、噪音传感器等，实现更多环境参数的监测。
2. 优化报警方式：除了指示灯和WiFi报警外，还可考虑增加语音报警、短信报警等方式，提高报警的及时性和有效性。
3. 数据分析与决策支持：通过收集和分析大量环境数据，为家长提供科学的育儿建议和决策支持。
4. 与其他智能家居设备联动：实现与空调、加湿器等智能家居设备的联动控制，自动调节婴儿床环境参数，提高系统的智能化水平。

七、结论与展望

（一）研究成果总结

本研究成功设计并实现了一款基于STM32的婴儿床温湿度监控系统。该系统采用DHT11温湿度传感器实时采集婴儿床环境数据，通过OLED显示屏直观展示温湿度信息，并利用不同颜色指示灯区分环境状态。当温湿度超出预设阈值时，系统自动触发WiFi模块发送报警信息至监护人手机，实现远程监控与及时干预。实验结果表明，系统运行稳定，测量准确，能有效提升婴儿睡眠环境的安全性与舒适度。

（二）存在问题与不足

尽管本系统取得了一定的研究成果，但仍存在一些问题和不足。例如，系统功耗有待进一步降低；WiFi通信的稳定性和安全性需加强；用户界面的友好性和交互性需提升等。针对这些问题和不足，未来将进行深入研究和改进。

（三）未来研究方向

未来研究将围绕以下几个方面展开：

1. 低功耗设计：采用更先进的低功耗技术和器件，降低系统功耗，延长电池使用寿命。
2. 通信安全：加强WiFi通信的安全性和稳定性研究，防止数据泄露和恶意攻击。
3. 用户体验优化：改进用户界面设计和交互方式，提高系统的易用性和用户体验。
4. 智能化升级：引入机器学习算法和人工智能技术，实现系统的智能化升级和自主决策能力。
