电流转换电压放大器（I-V 转换器）的原理与应用

一、基本概念

电流转换电压放大器（简称 I-V 转换器或跨阻放大器）是一种将输入电流信号转换为成比例电压信号的电子电路。其核心功能是通过反馈网络将微小电流信号放大并转换为易于测量、处理的电压信号，广泛应用于传感器信号调理、光电检测、生物医学仪器等领域。

二、核心原理：基于运算放大器的跨阻放大

1. 电路结构

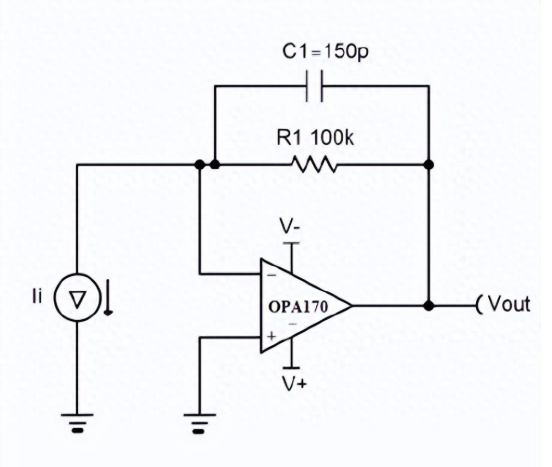

典型的 I-V 转换器由 ** 运算放大器（运放）和反馈电阻（Rf）** 组成，结构如下：

• 输入端：接收电流信号 Iin（通常来自传感器，如光电二极管、电化学电极等）。
• 反馈电阻：连接运放的输出端与反相输入端，形成深度负反馈。
• 输出端：输出电压 Vout=−Iin×Rf（负号表示反相放大）。

2. 工作原理

• 运放的反相输入端（“虚地”）电压接近 0V，因此输入电流 Iin 几乎全部流经反馈电阻 Rf。
• 根据欧姆定律，输出电压 Vout=−Iin×Rf，即输出电压与输入电流成正比，比例系数为 Rf（跨阻增益）。
• 关键优势：高输入阻抗：运放的反相输入端电流趋近于 0，避免对输入电流信号产生分流干扰。低噪声：通过合理选择运放和反馈电阻，可抑制噪声，适用于微弱电流信号（如 pA 级）的放大。

三、关键参数与设计要点

1. 主要性能参数

2. 设计要点

• 反馈电阻 Rf 的选择：阻值越大，增益越高，但可能引入更大的热噪声（Vnoise=4kTRfB，k 为玻尔兹曼常数，T 为温度，B 为带宽）。需配合运放的输入偏置电流（Ib），避免偏置电流在 Rf 上产生显著压降（如 Ib×Rf≪Vout）。
• 补偿电容 Cf：并联在 Rf 两端，用于抑制高频振荡（相位补偿），但会降低带宽（f−3dB≈1/(2πRfCf)）。
• 运放选型：低输入偏置电流（如 FET 输入型运放，Ib 低至 pA 级）。低噪声（如电压噪声密度 en 和电流噪声密度 in 低）。足够的带宽和摆率（SR）以适应信号频率。

四、典型应用场景

1. 光电检测光电二极管、光电倍增管（PMT）输出微弱光电流，通过 I-V 转换器转换为电压信号，用于光谱仪、激光测量等。示例：激光雷达（LiDAR）中，APD（雪崩光电二极管）的电流信号经 I-V 放大后，可提取距离信息。
2. 生物医学仪器测量细胞膜离子电流（如膜片钳技术）、电化学传感器（如血糖检测中的电流型生物传感器）。要求：极低输入噪声（pA 级电流检测）和高共模抑制比（抑制环境干扰）。
3. 工业传感器电流型传感器（如 4-20mA 变送器）的信号调理，转换为电压信号供 ADC 采集或控制器处理。特点：高线性度和抗干扰能力，适应工业环境。
4. 科学研究与测试半导体器件测试（如测量漏电流）、燃料电池电流监测等。

五、常见问题与解决方案

1. 噪声过大原因：反馈电阻热噪声、运放噪声、环境电磁干扰（EMI）。解决：使用低噪声运放（如 TI 的 OPA128、ADI 的 AD549）、金属膜电阻（低噪声）、屏蔽接地、增加 RC 滤波。
2. 高频振荡原因：运放相位裕度不足、寄生电容（如导线分布电容、传感器电容）。解决：添加补偿电容 Cf（如 10pF-1nF）、采用电流反馈型运放（CFA，带宽更宽）。
3. 非线性失真原因：运放进入饱和区、反馈电阻阻值过大导致输入偏置电流影响显著。解决：限制输入电流范围、选择低偏置电流运放（如 JFET 输入型）、使用自举电路降低有效偏置电流。

六、扩展：集成化 I-V 转换器芯片

• 优势：内置高精度反馈电阻、补偿电容和低噪声运放，简化设计。
• 典型芯片：TI 的 THS4521（跨阻放大器，带宽 250MHz，适用于高速光电检测）。ADI 的 AD8606（低偏置电流，pA 级，适用于生物医学信号）。Analog Devices 的 ADA4896-2（高带宽、低噪声，适合精密测量）。

总结

电流转换电压放大器是信号链中的关键环节，其核心是利用运放的负反馈特性实现电流 - 电压的线性转换。设计时需平衡增益、带宽、噪声和稳定性，根据具体应用场景（如微弱信号检测、高速采集等）选择合适的运放和反馈网络参数。集成化芯片的应用可进一步提升性能并简化电路设计。
