工程创建好之后我们要进行原理图的设计（以STM32F103C8T6核心板原理图为例），首先我们要有原理图的库（包含原理图的各种元器件）、对应的PCB封装库，流程如下：

1. 新建元器件
2. 绘制元器件图形
3. 添加引脚
4. 添加元器件信息
5. 添加PCB封装

一、新建元器件

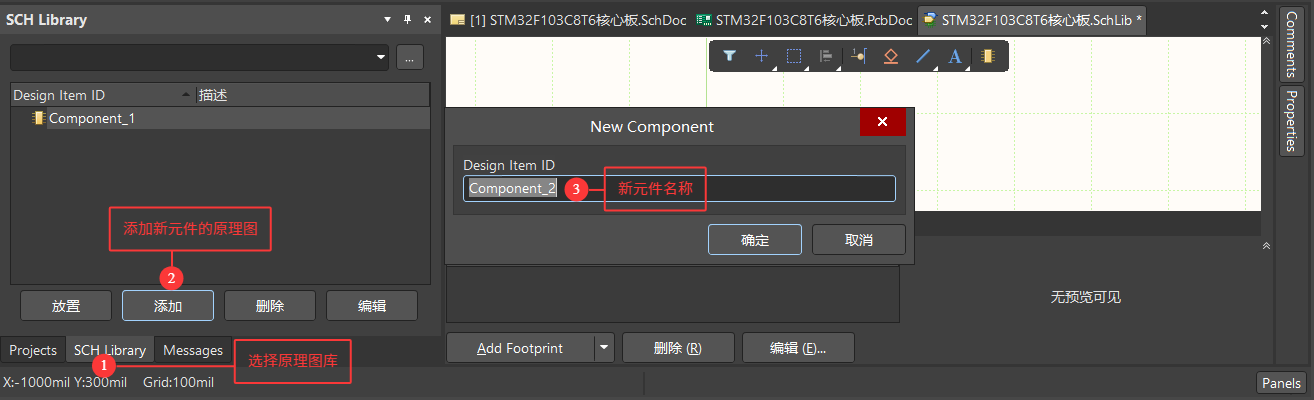

SCH Library --> 添加 --> 新元件名称

二、绘制元器件图形

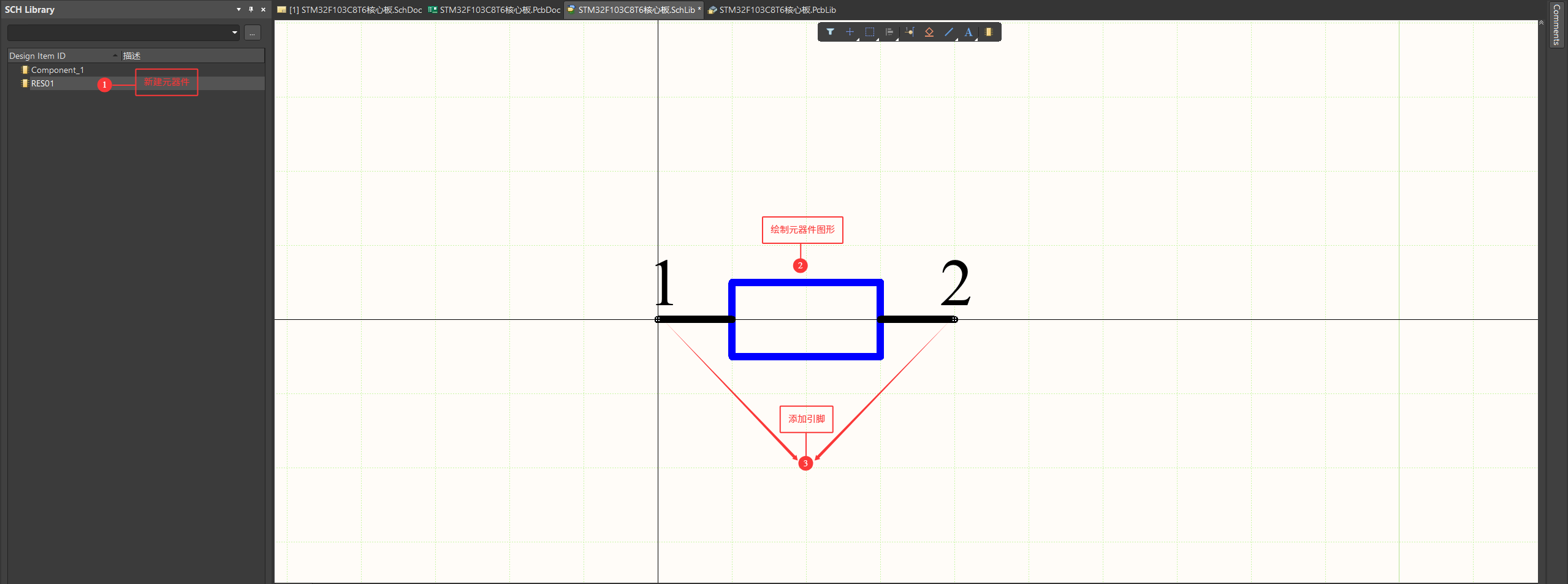

2.1 电阻

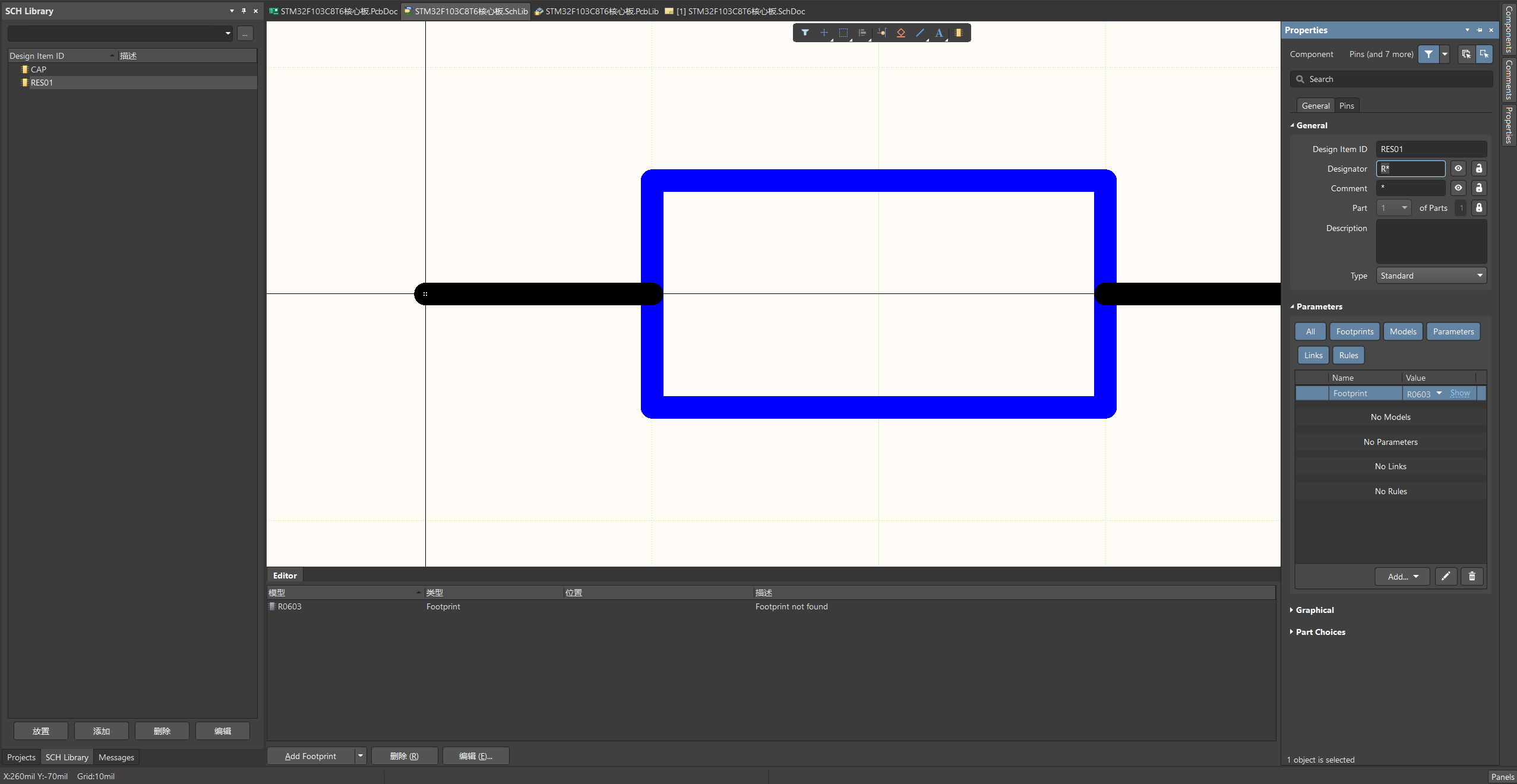

(1)新建元器件 --> (2)绘制元器件图形 --> (3)添加引脚

• 在绘制时，可以按快捷键g来切换捕捉网格的长度
• 在绘制时，可以按tab来暂停绘制
• 在添加引脚时，引脚打×的一端为对外连接的出入口，所以要朝外放置
• 由于电阻没有极性，1、2脚顺序可以交换，且可以隐藏引脚编号（有极性元件则需注意引脚顺序与PCB库的引脚一致）

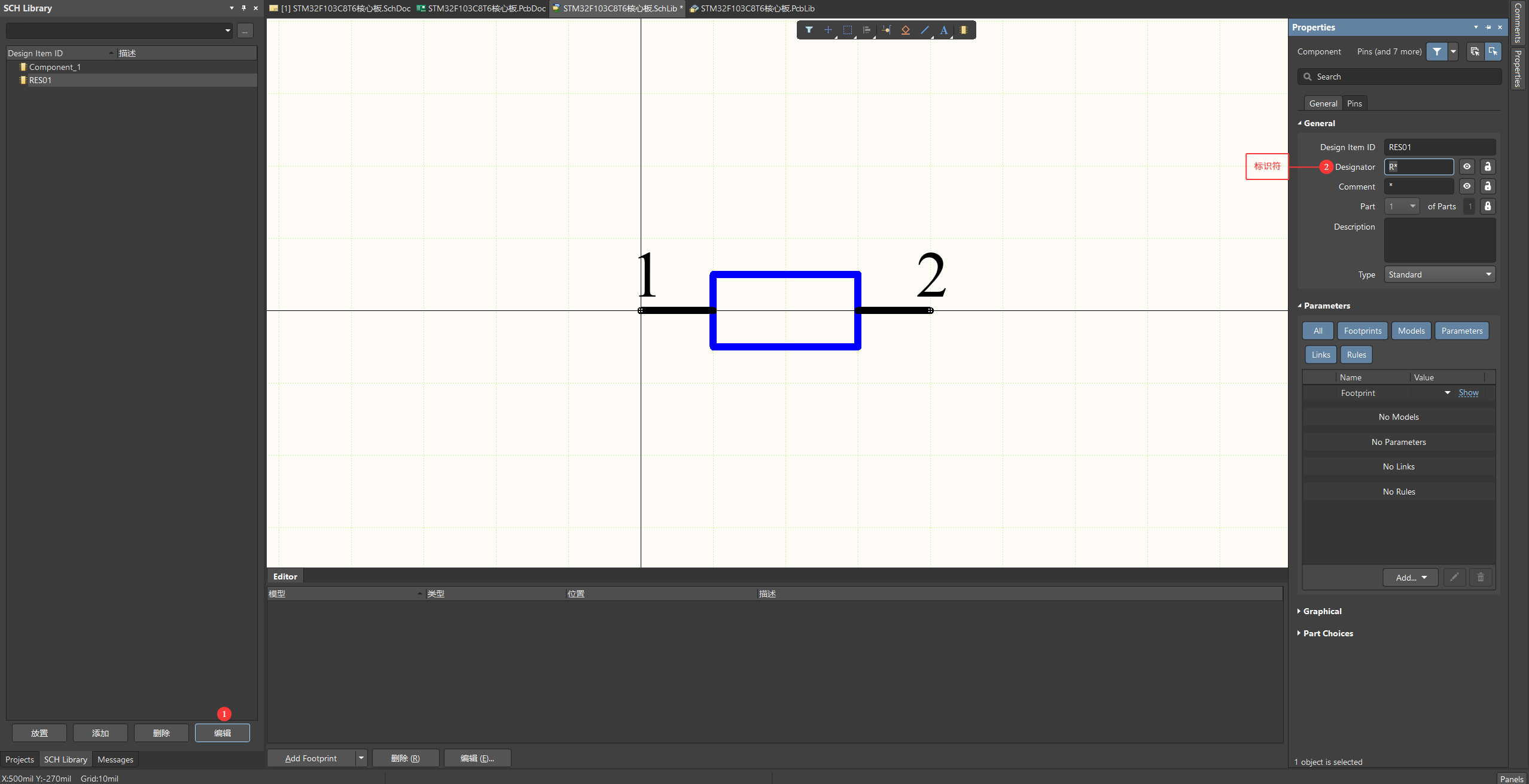

(4)添加元器件信息

• 在Designator位置添加符号'R'，表明该元器件为电阻

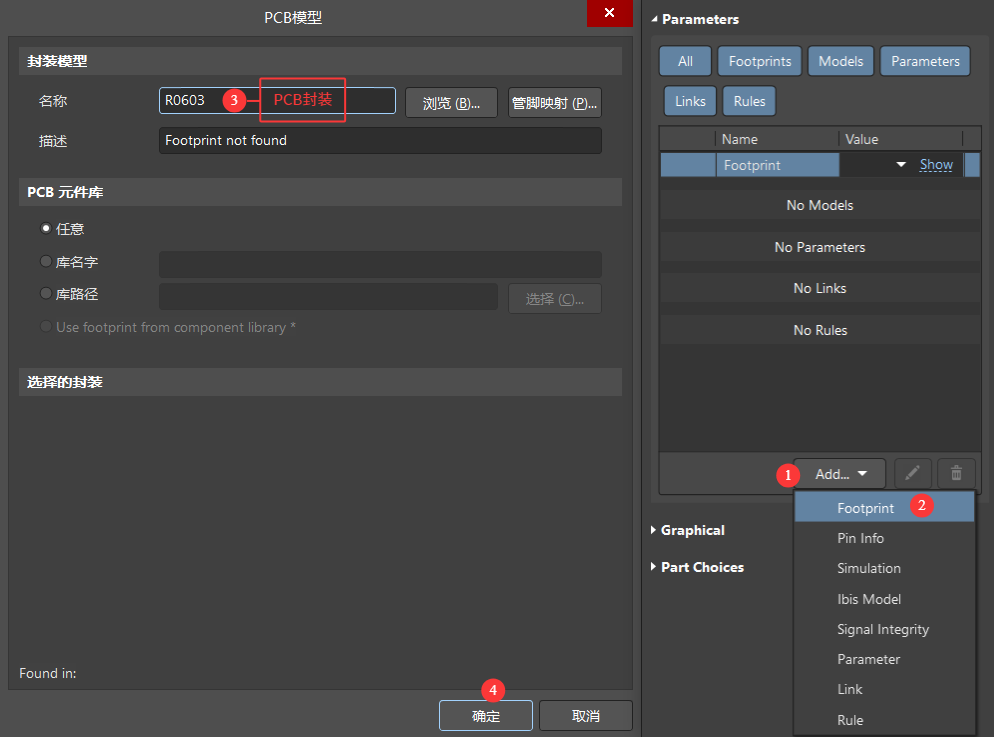

(5)添加PCB封装

• PCB封装应与实际元器件封装一致
• PCB封装还没有制作，这里先起个名字R0603

 (6)完成效果

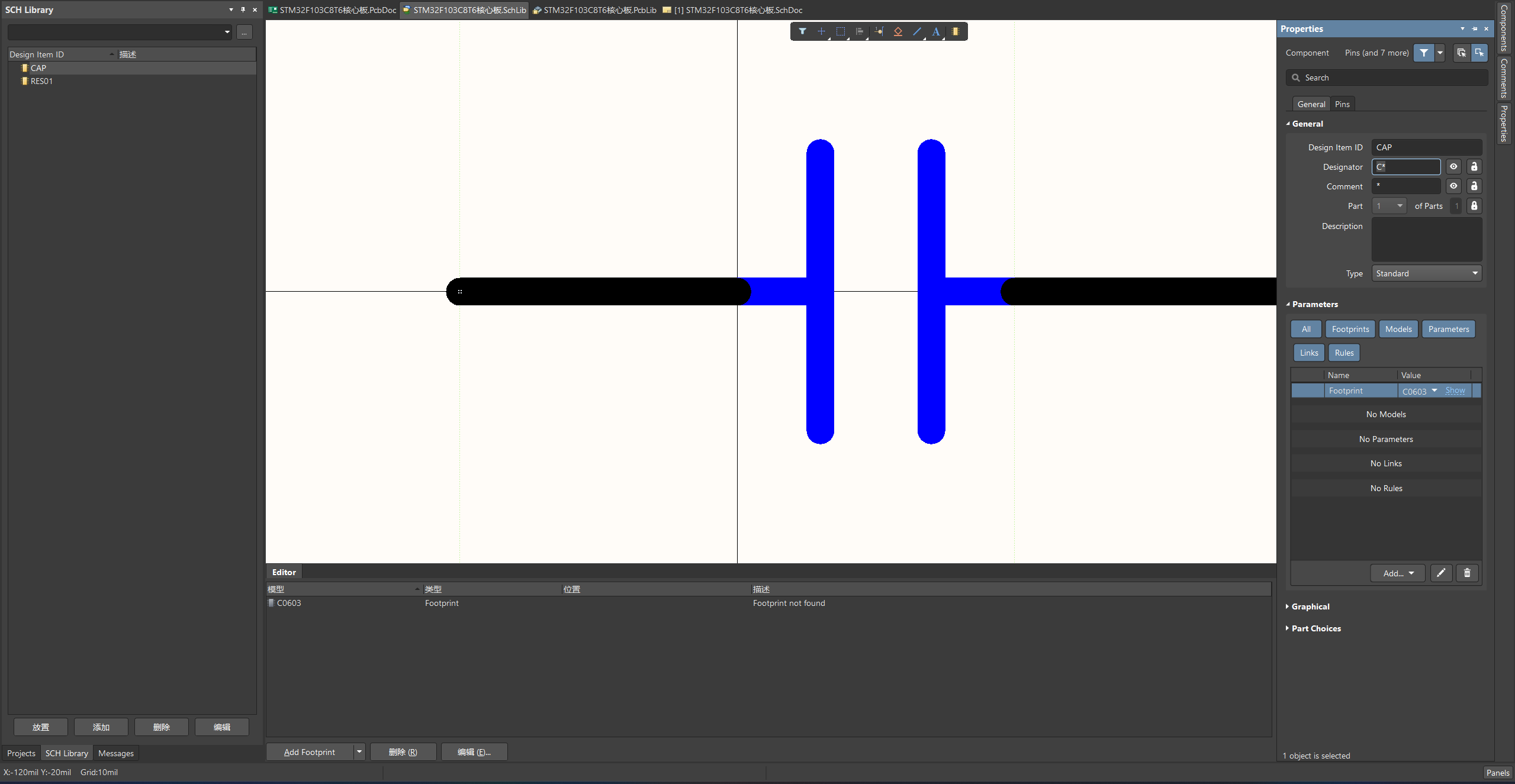

 2.2 电容

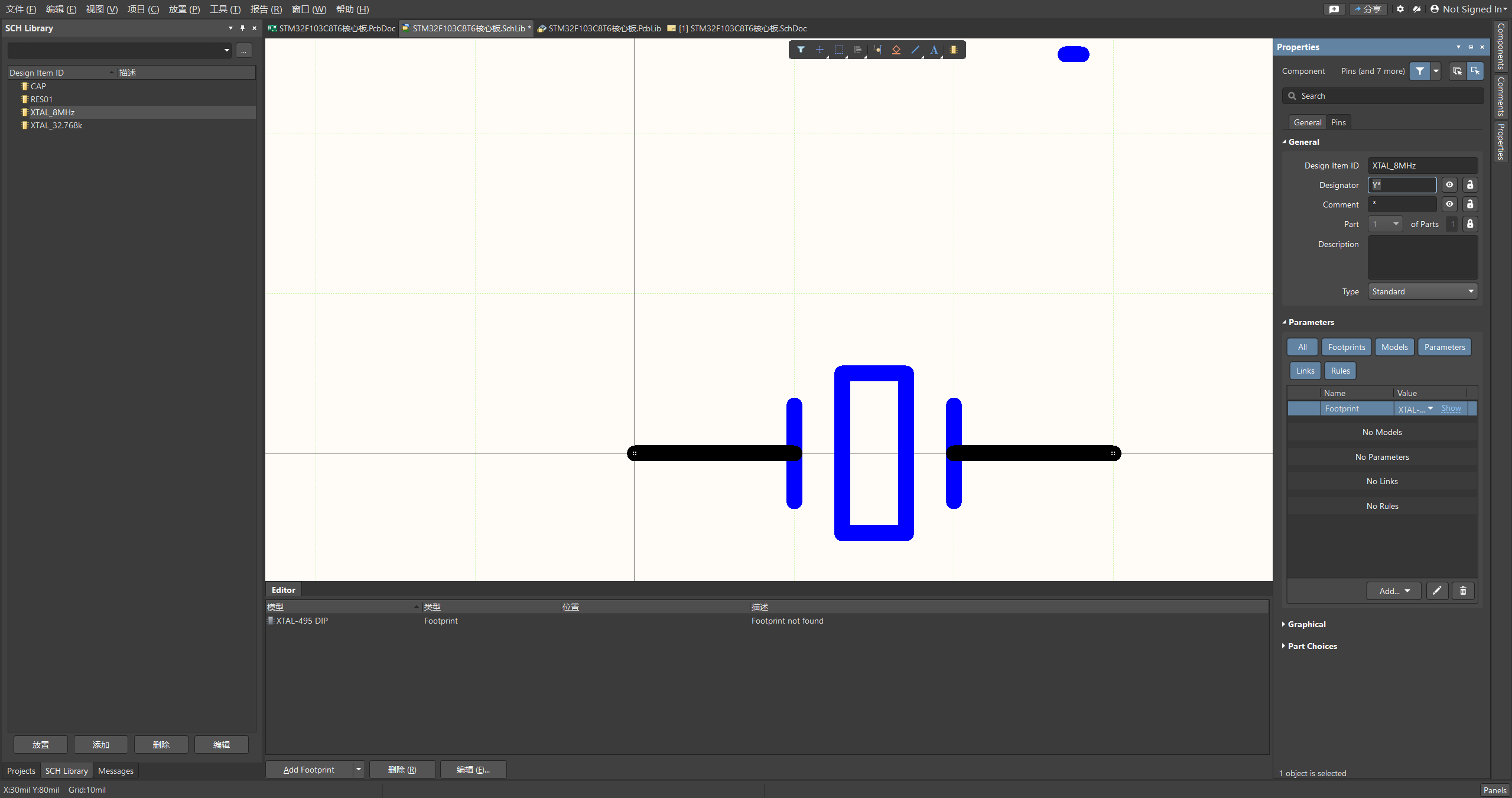

2.3 8MHz晶振

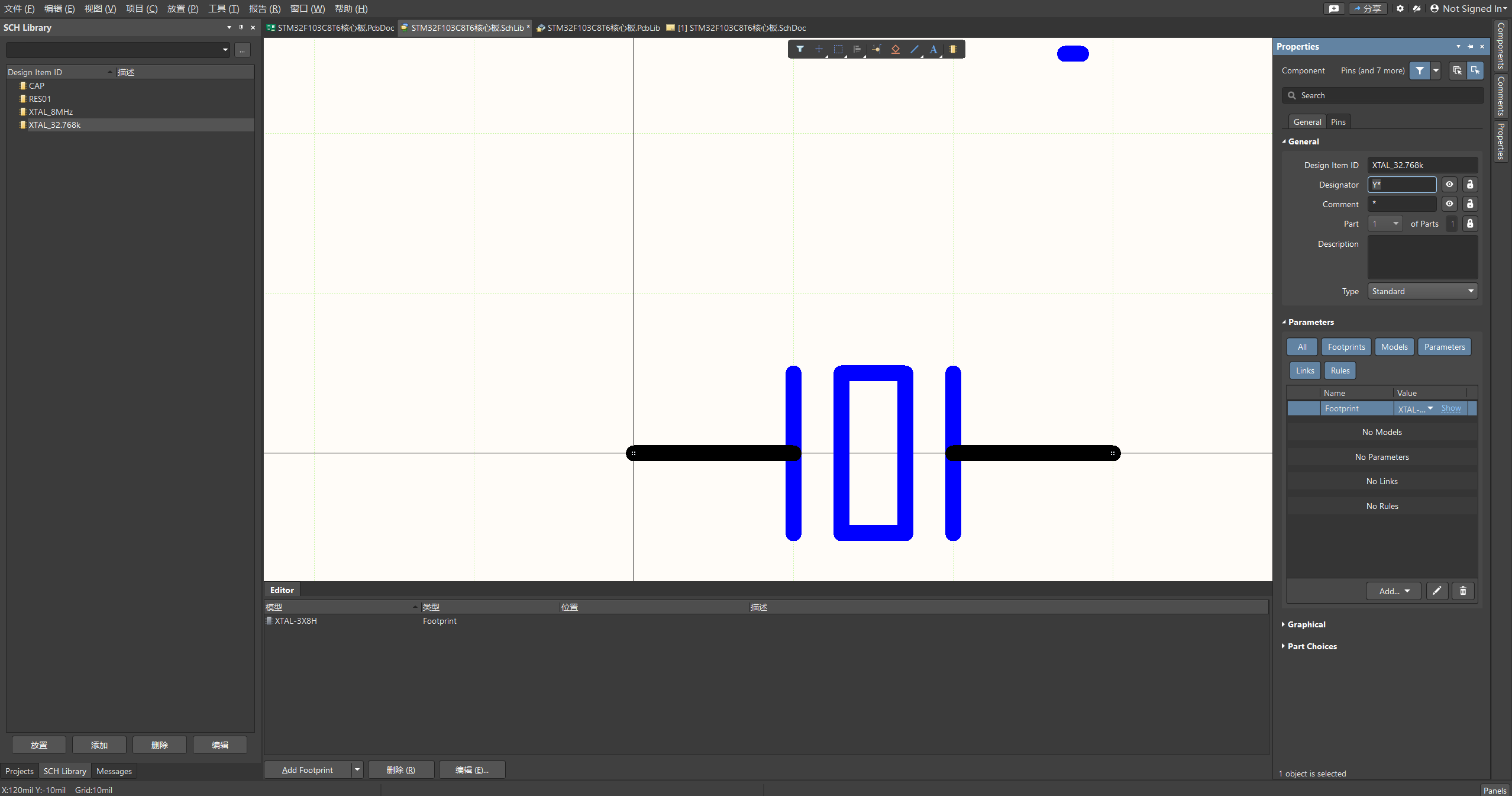

2.4 32.768k晶振

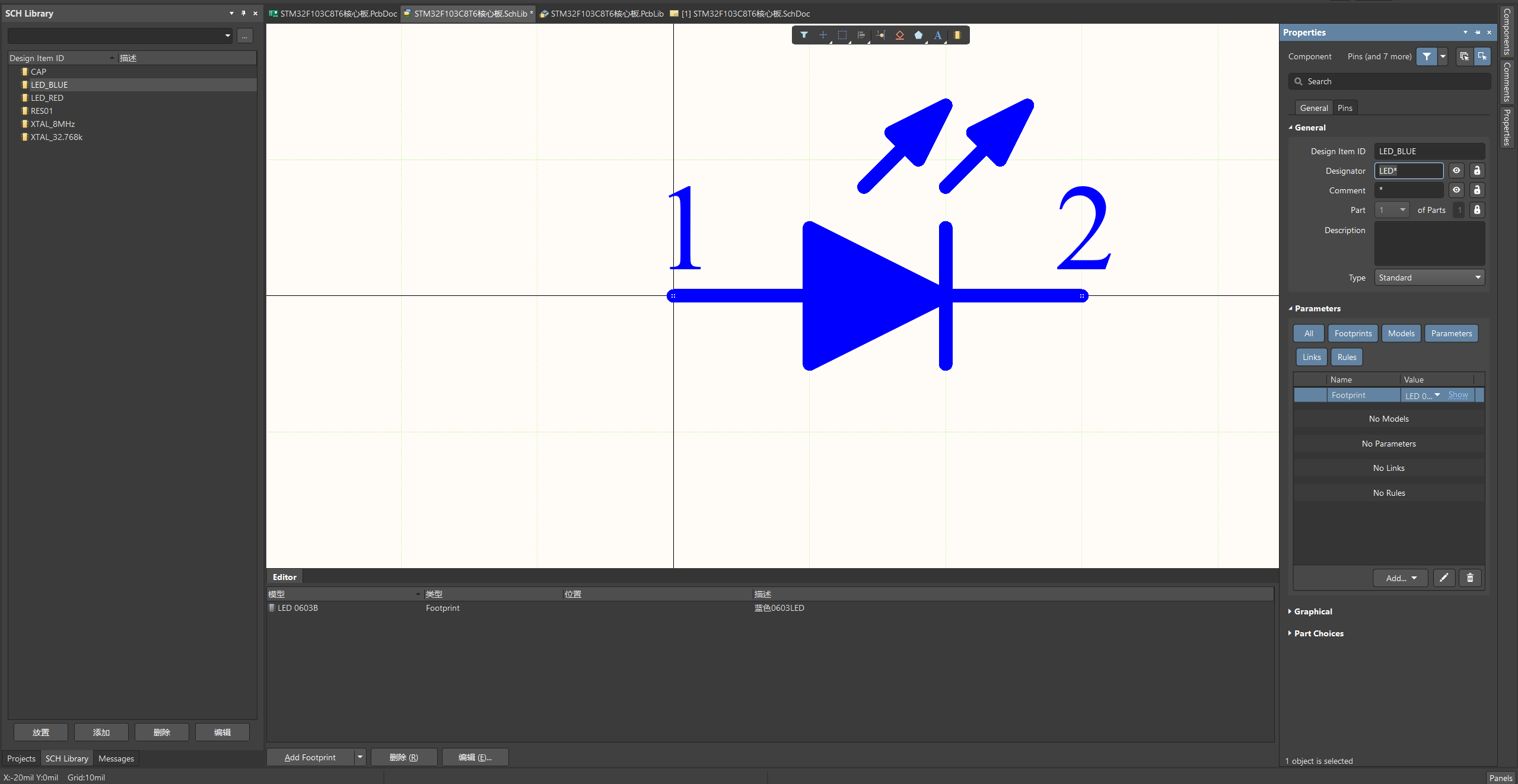

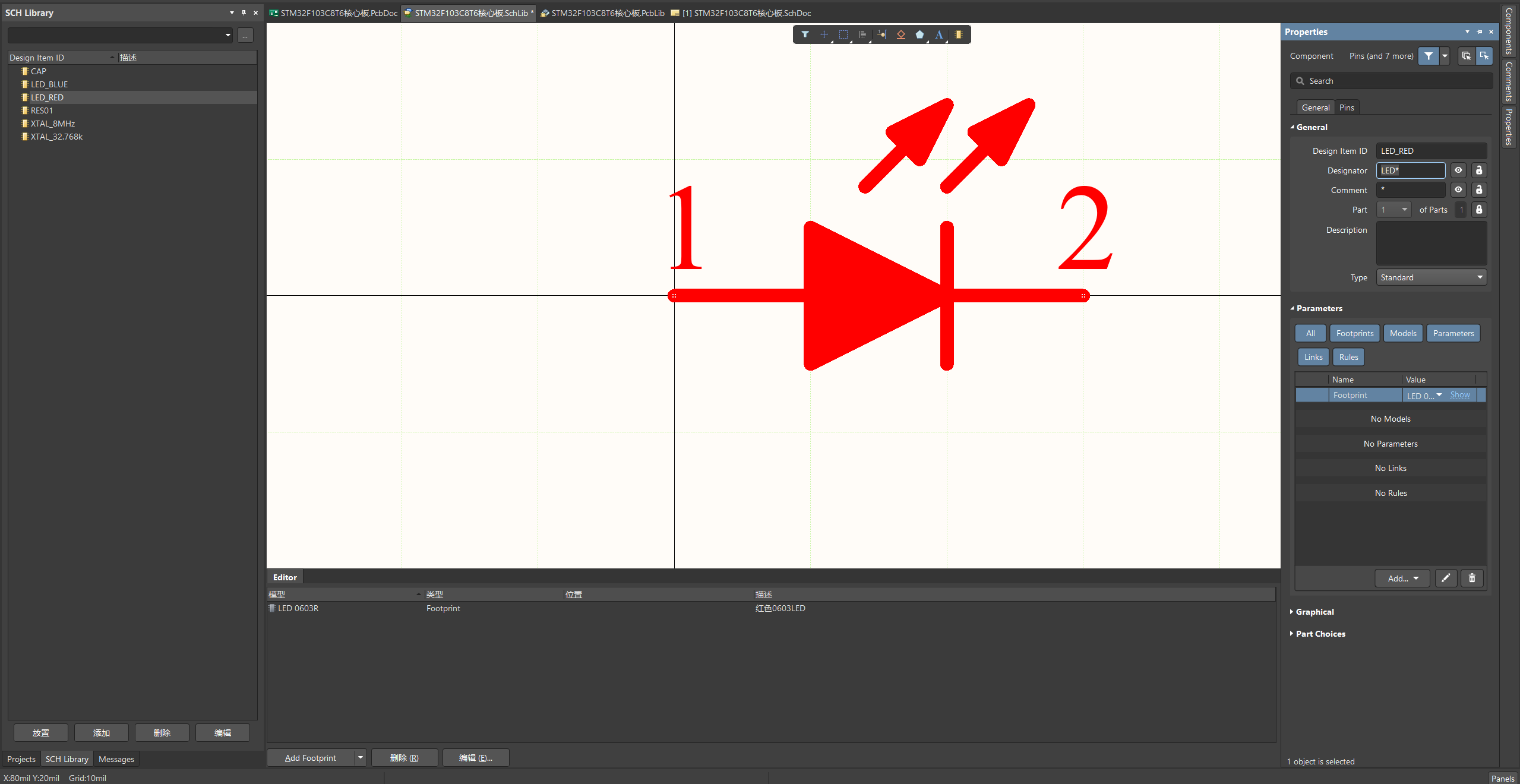

2.5 LED

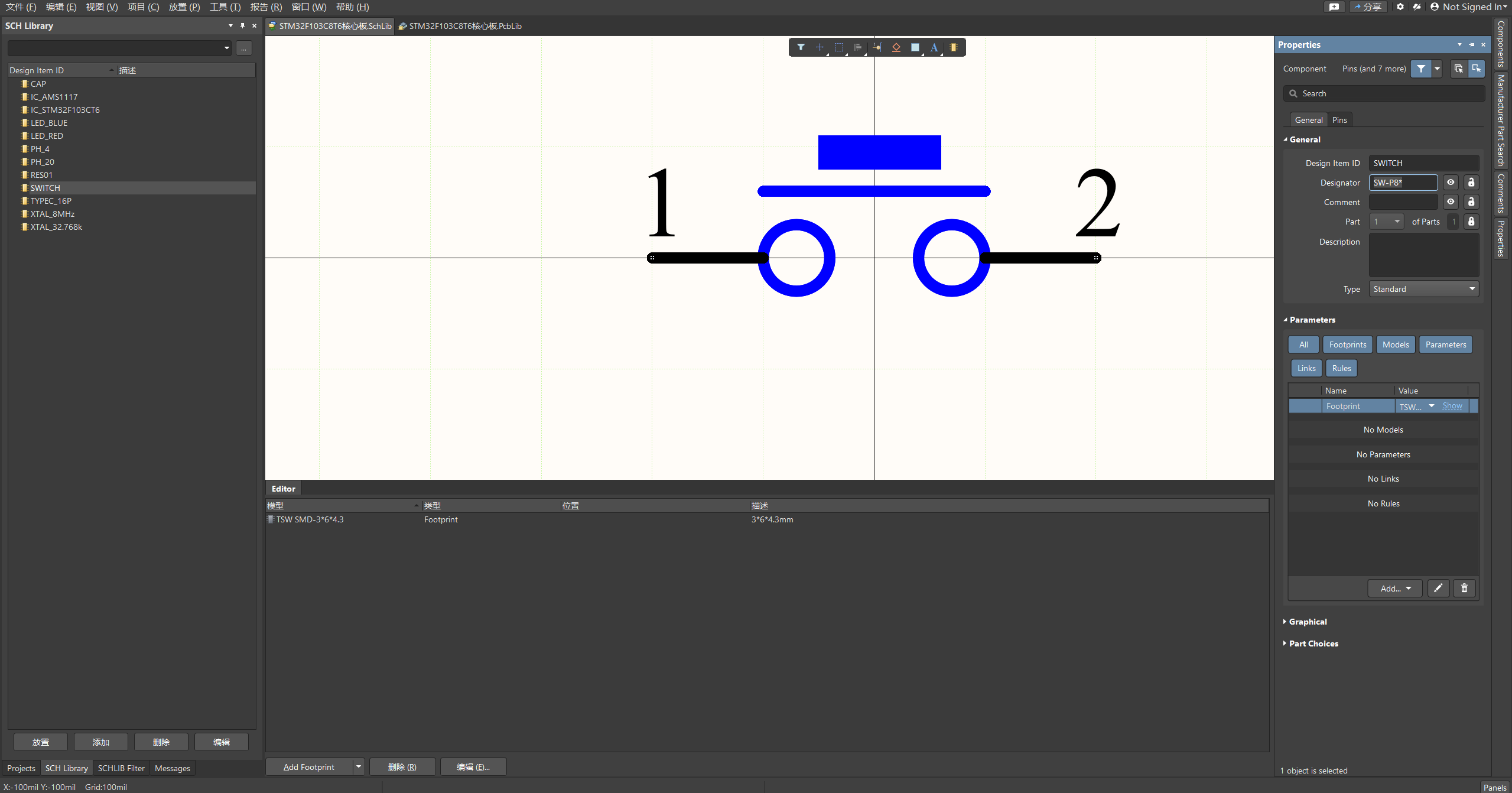

2.6 轻触按键

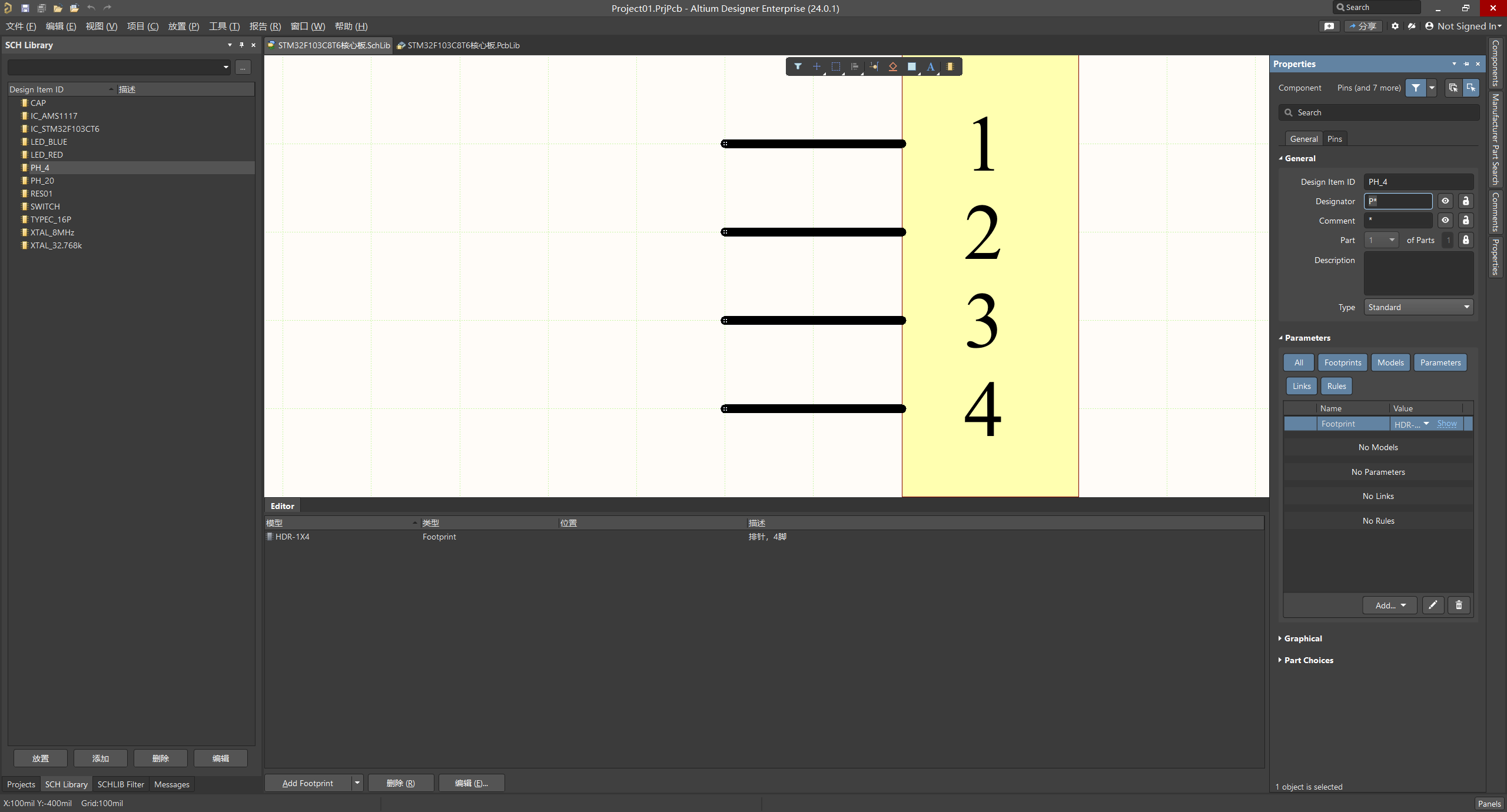

2.7 排针1*4

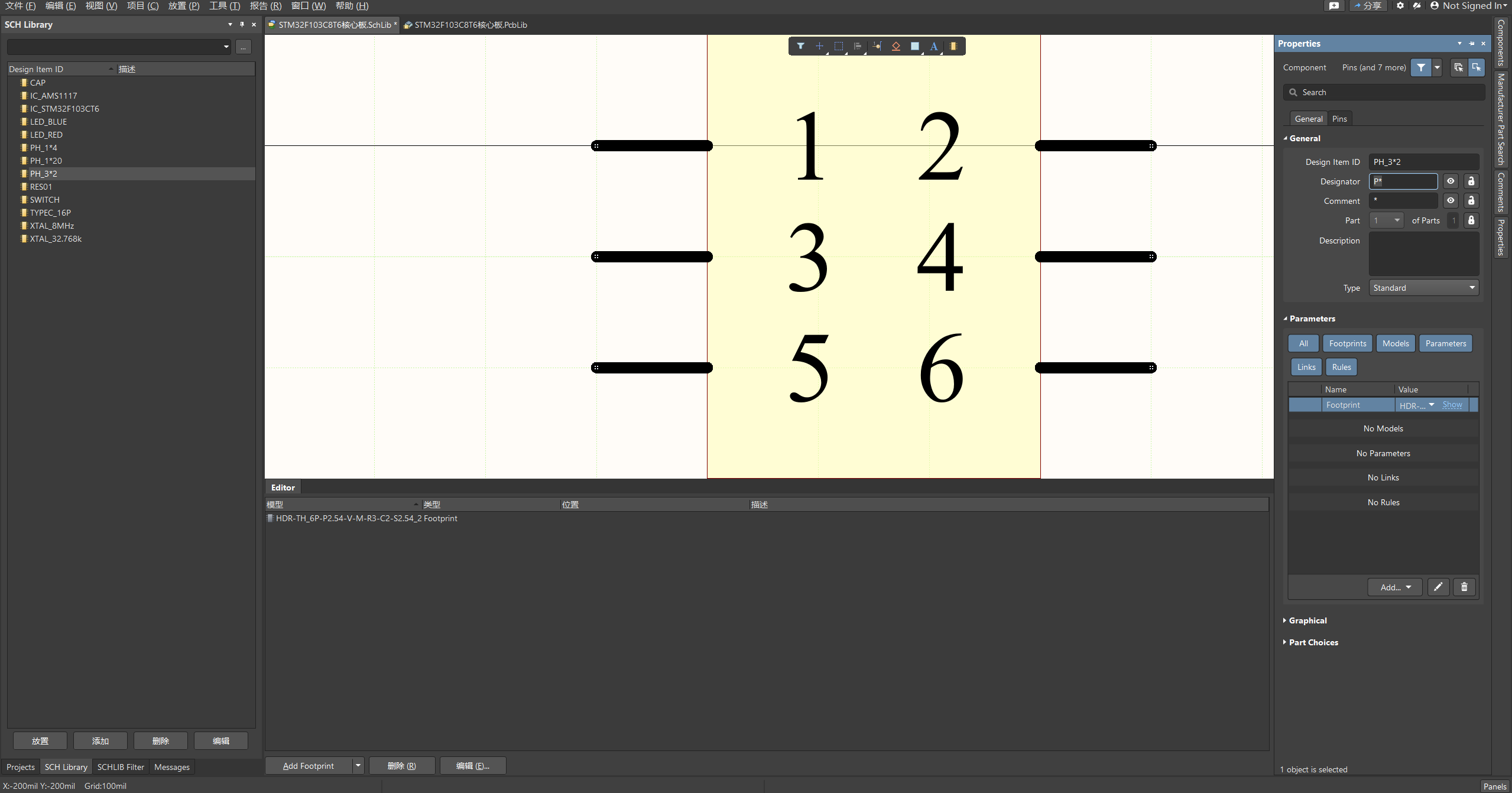

2.8 排针3*2

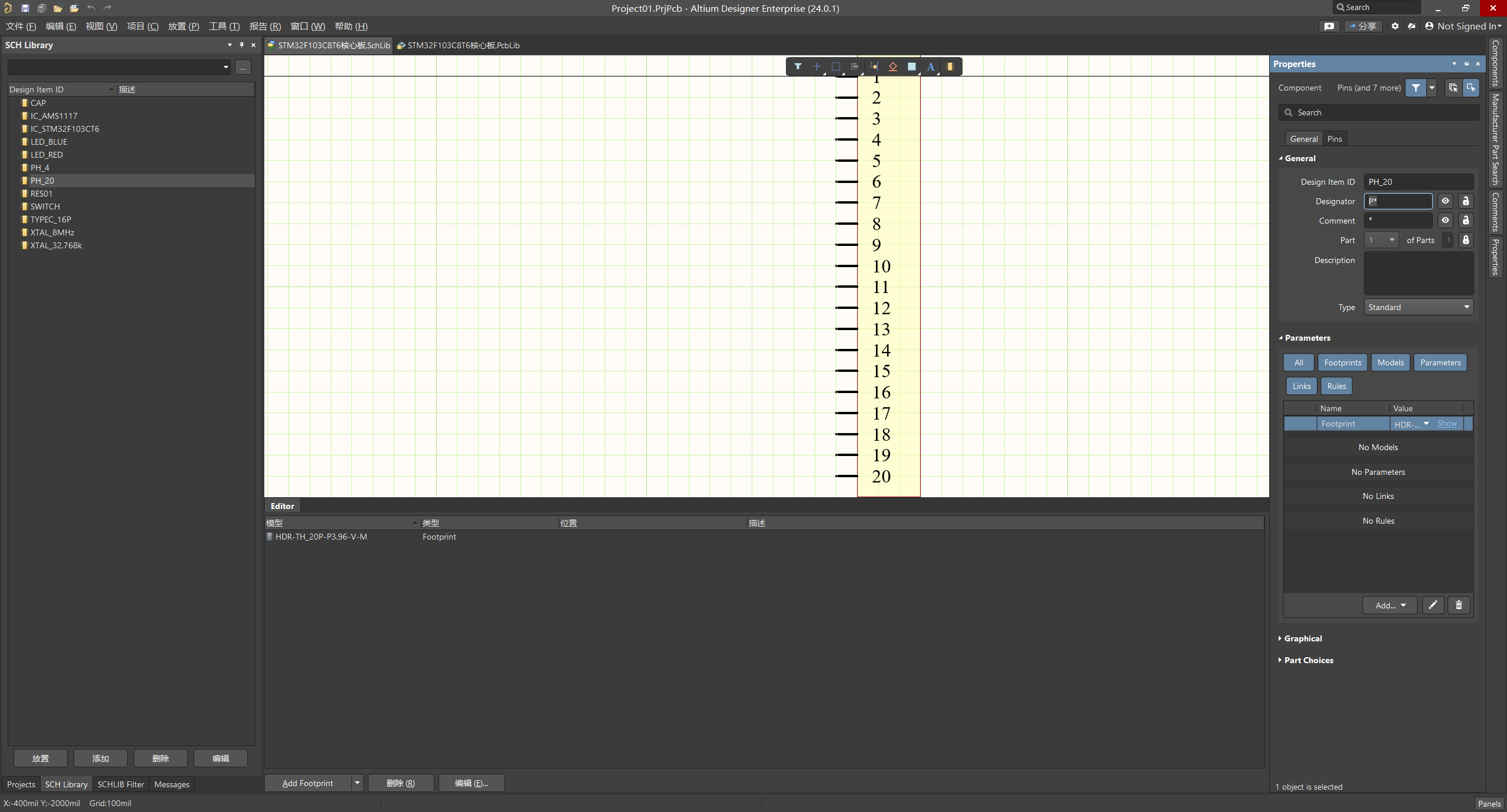

2.9 排针1*20

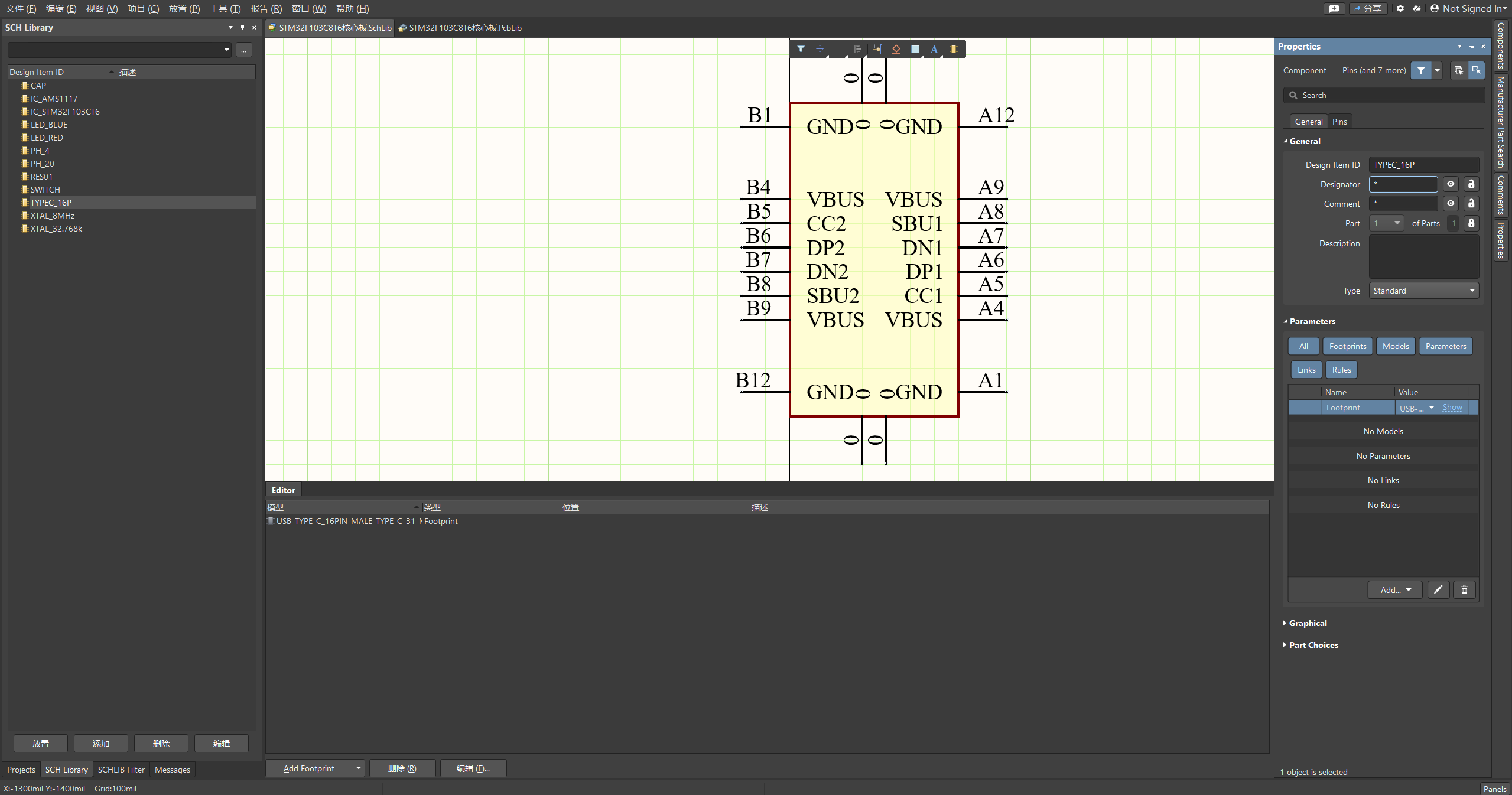

2.10 TYPE-C母座

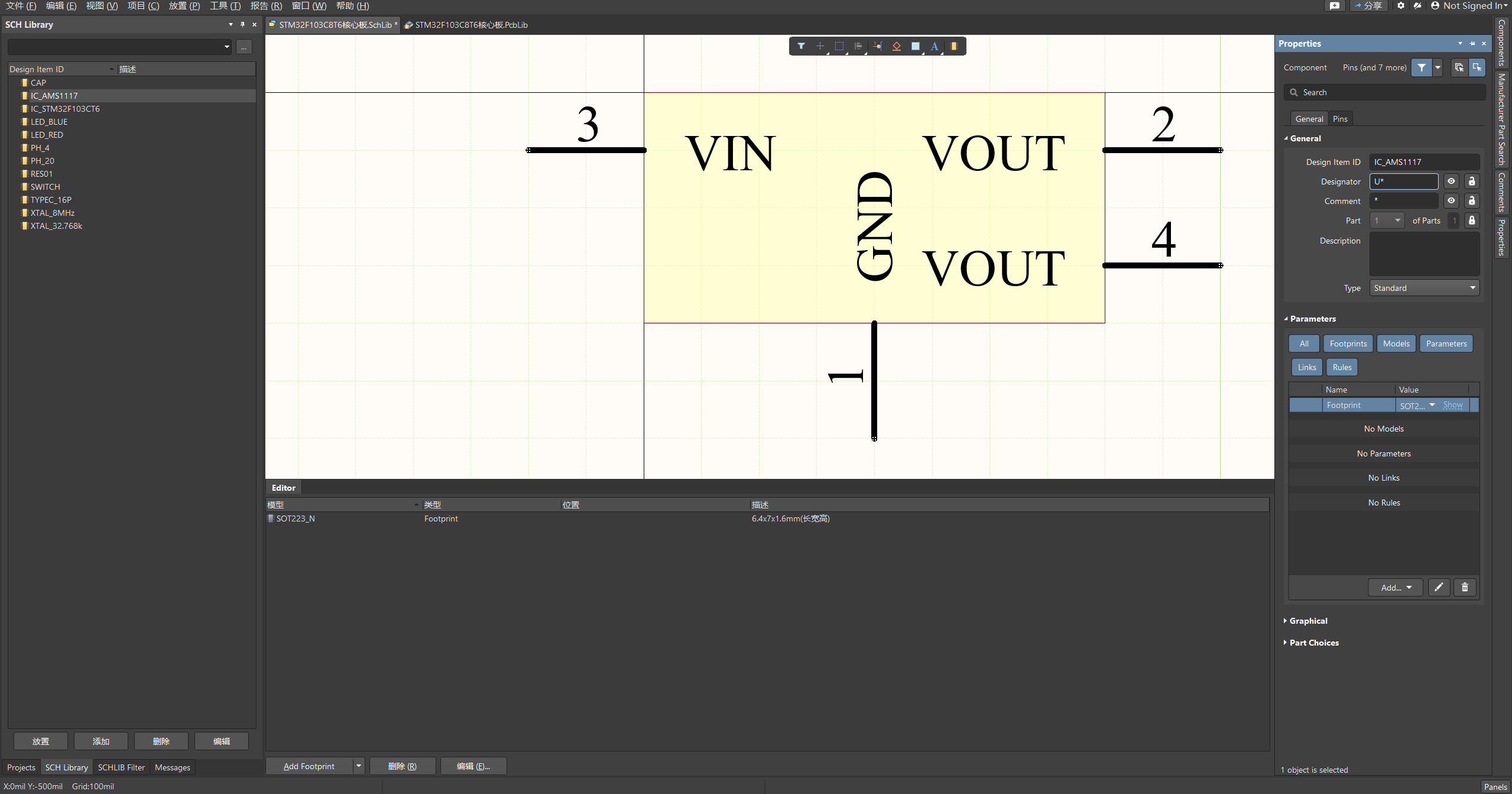

2.11 ASM1117

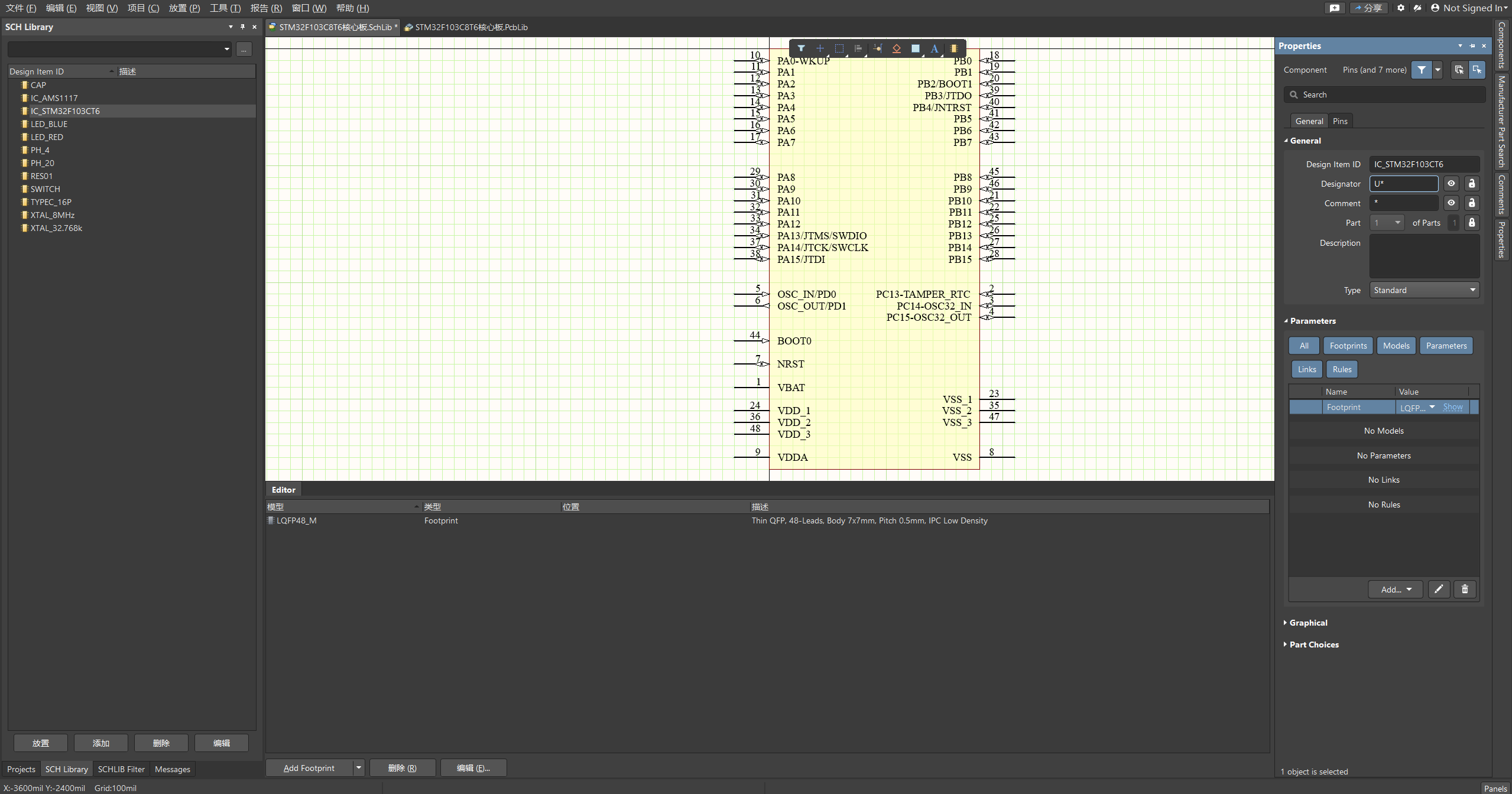

2.12 STM32F103C8T6
