主要内容：系统状态机，系统时基，系统需求分析，系统构建，系统状态流图

一、题目要求

二、绘制系统状态流图

题目：根据上述描述绘制系统状态流图，注明状态转移条件及方向。

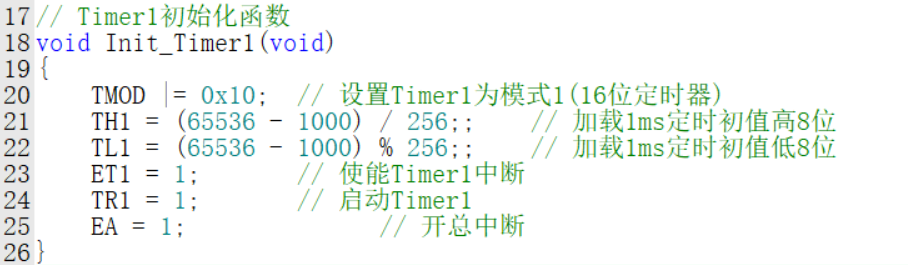

三、利用定时器产生时基

题目：由Timer1定时器中断产生1ms时基，在1ms时基基础上产生10ms，100ms，500ms和1s的时基。

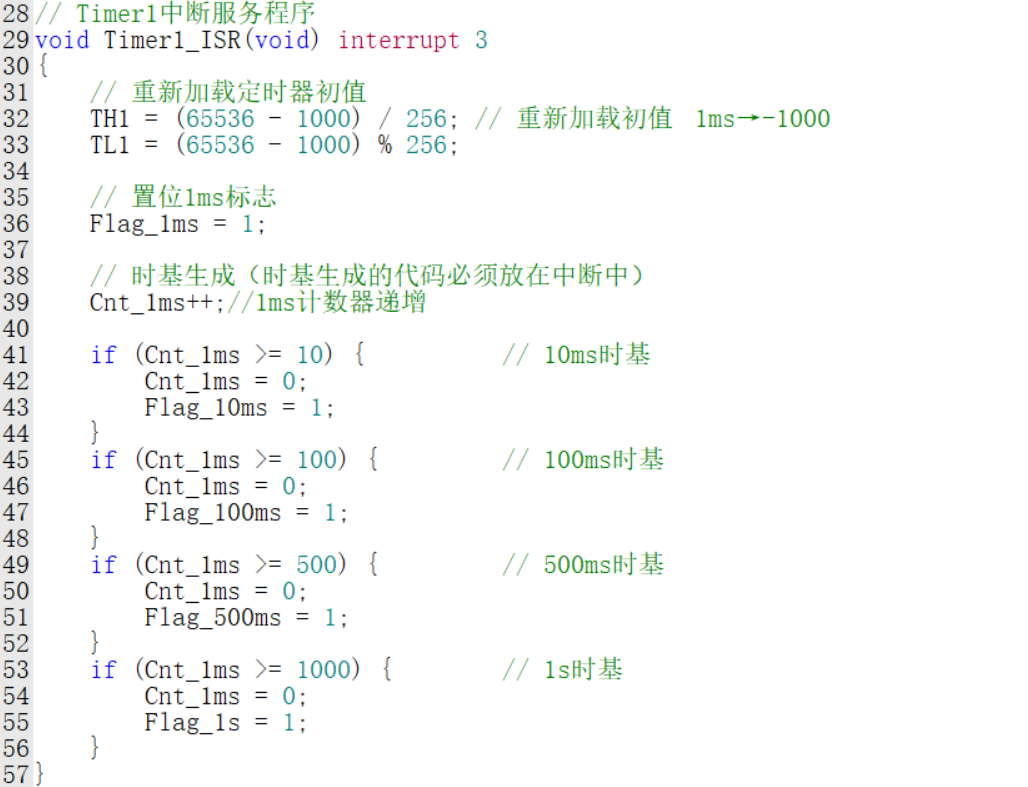

1.编写Timer1的中断服务程序

（要仔细看清题目要求是用 Timer0 还是 Timer1 ）

2.编写系统时基实现程序

四、定义系统的状态变量

系统状态字不同，代表系统处于不同的状态。不要轻易浪费资源。

题目：根据上述描述定义系统的状态变量，状态时间变了、各种状态变量、按键变量以及按键功能敞亮定义，例#define xx_State 0x01

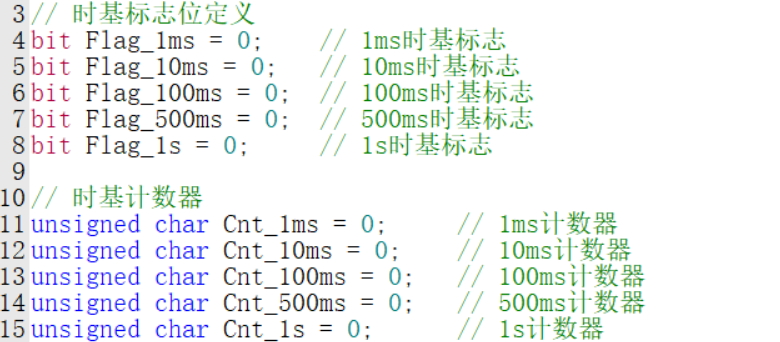

1.系统状态变量声明

2.状态时间变量声明

3.系统状态常量定义

（实际考察对于宏定义的理解以及应用）

4.按键相关变量定义

5.按键常量定义

五、定义各个状态函数

题目：定义各个状态函数，例void Fun_xxState(void){}//xx状态函数，函数声明需完整，注释清楚，函数具体实现内容不需要编写，根据自己定义的函数编写系统状态机控制函数Fun_SysState

六、编写系统【空闲】状态函数

题目：编写完整的系统【空闲】状态函数，添加注释

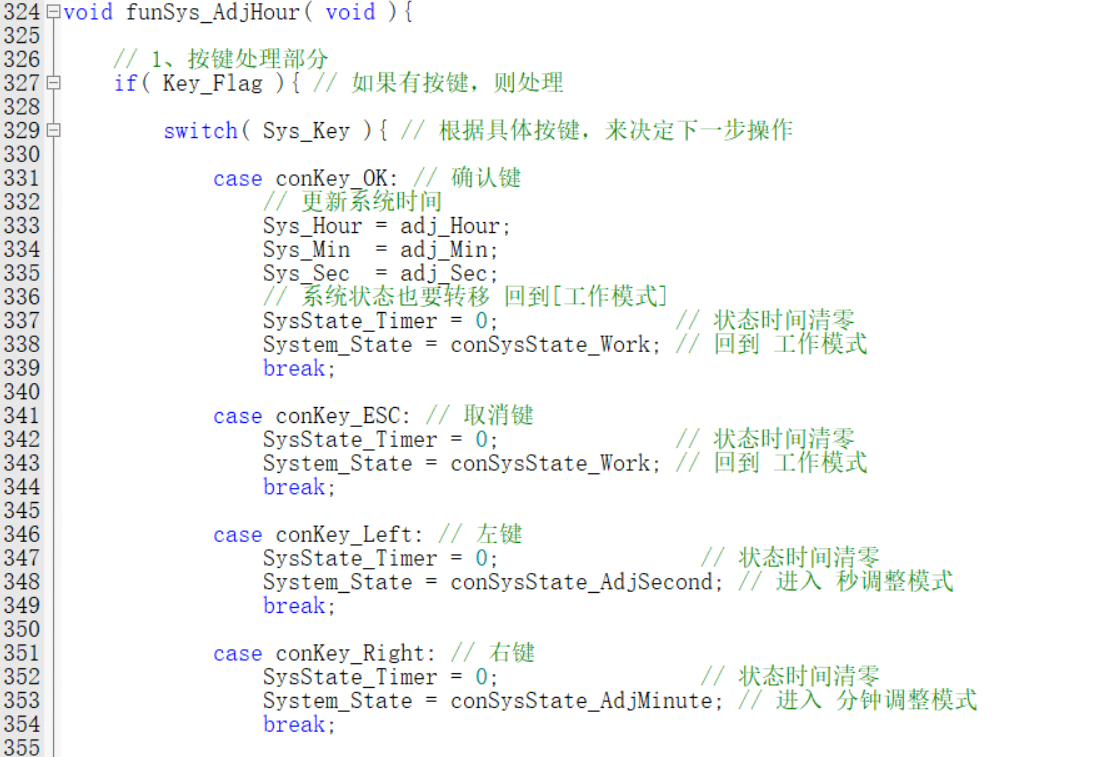

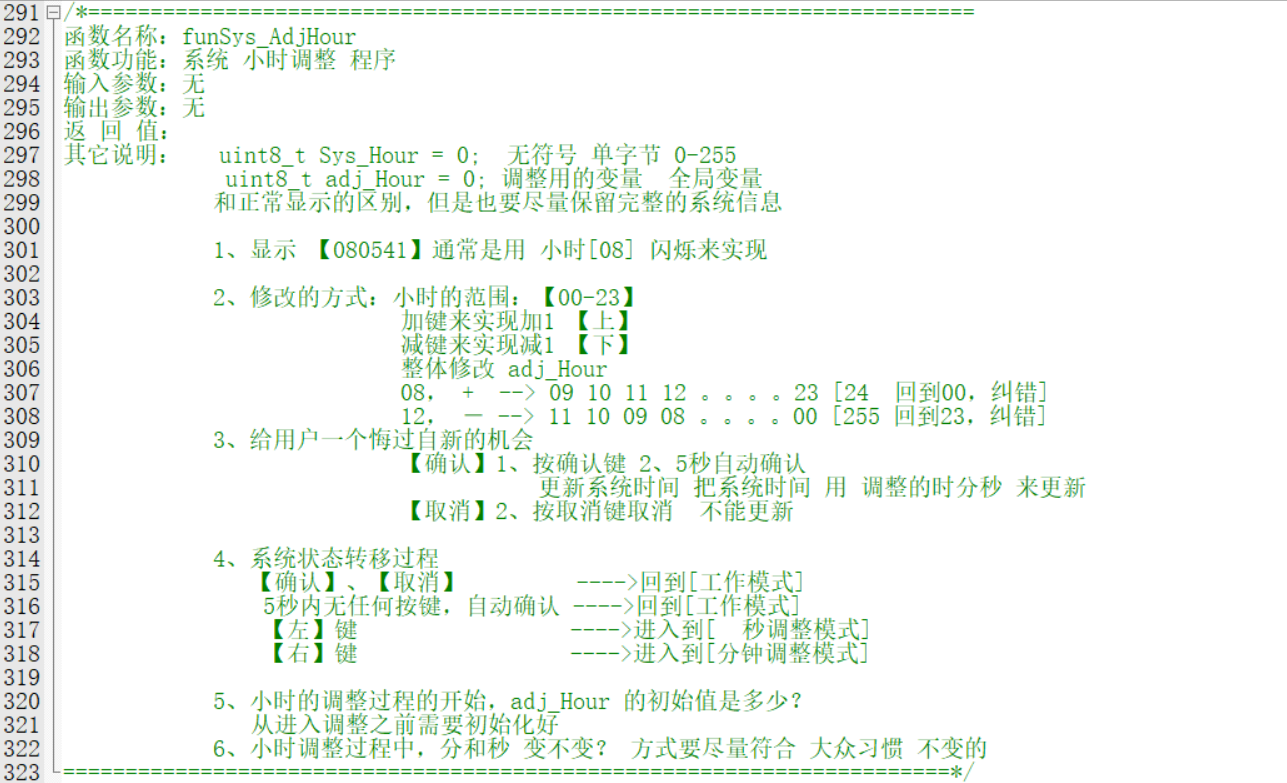

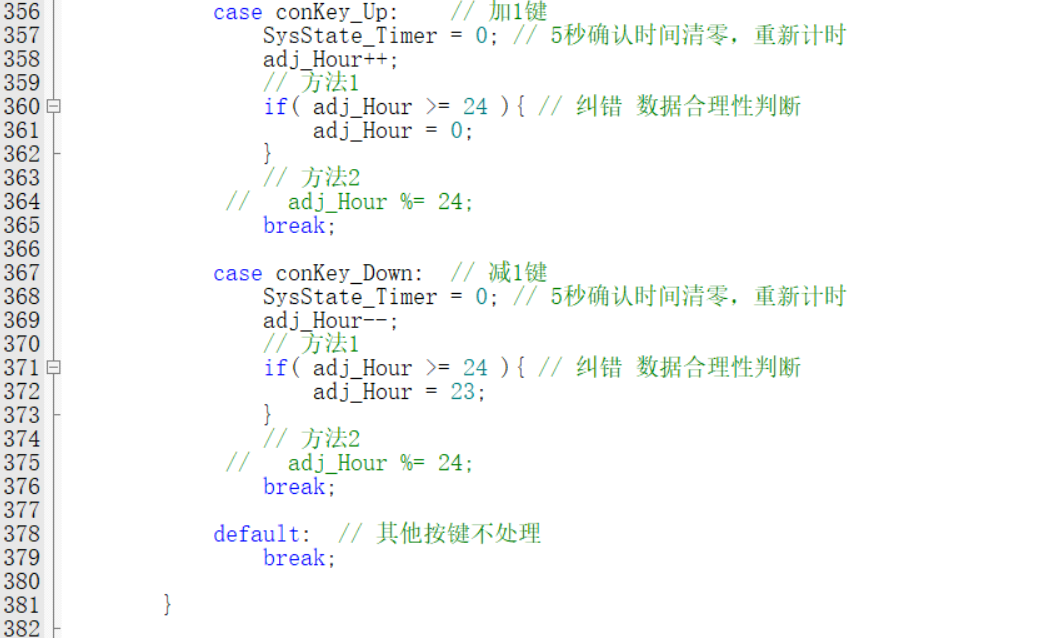

七、编写系统【分编辑】状态函数

题目：编写完整的系统【分编辑】状态函数，添加注释

（此处给出的是【时编辑】状态函数，原理类似）

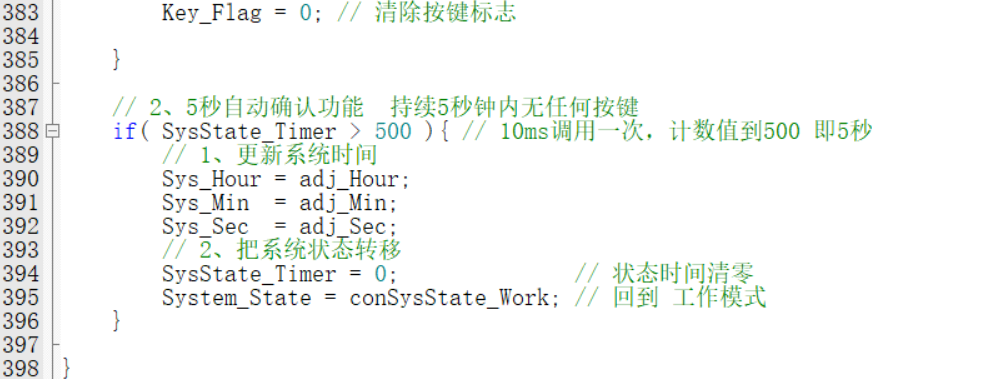

八、部分示例代码

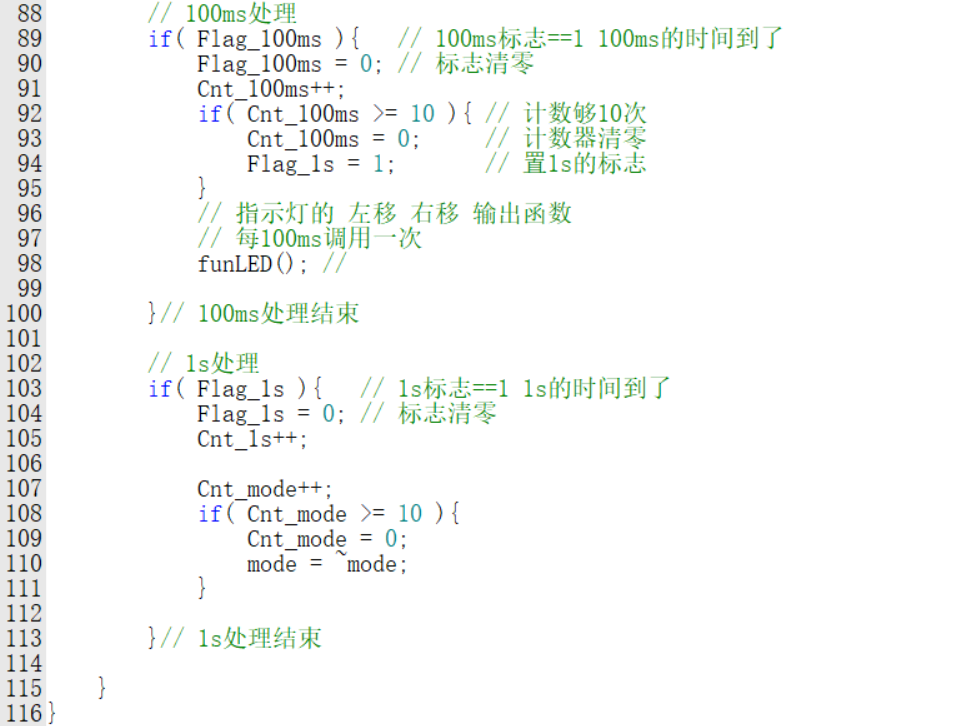

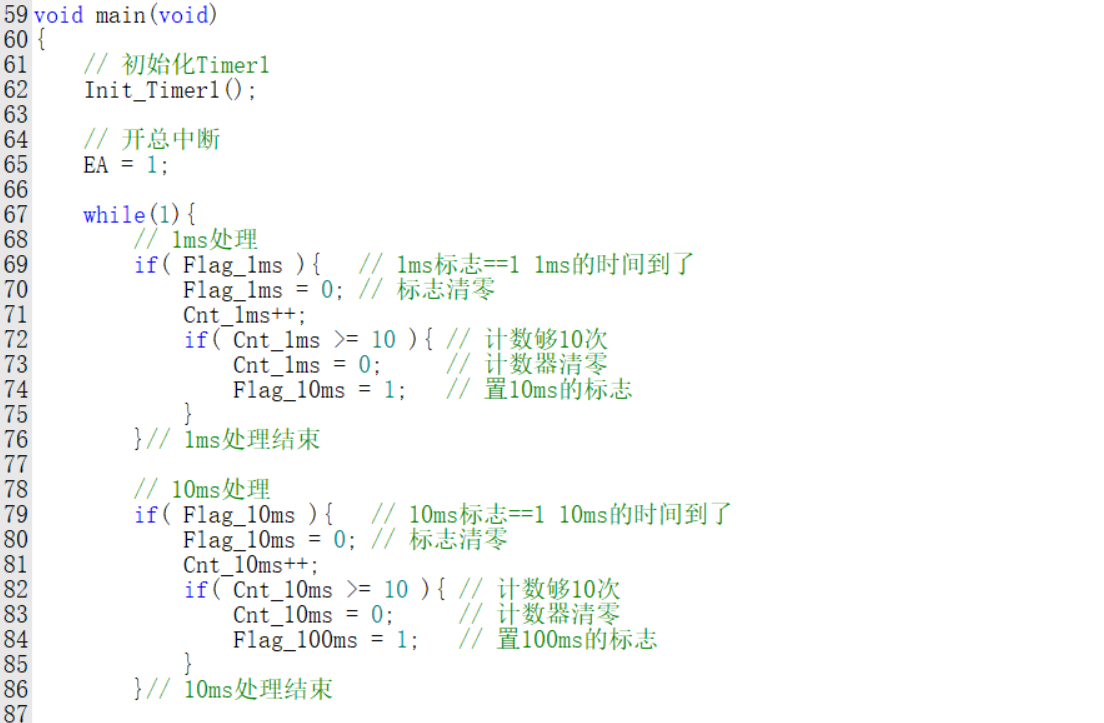

1.主程序

并行处理并不能解决所有问题，现实中很多事情还是需要按时间节奏和条件来进行处理，这一部分的核心在状态机中。

2.系统状态机3.系统上电程序

（系统状态每10ms调用一次 → 3s = 3 * 100）

4.系统关机程序

5.系统工作程序

按键宏定义

 6.系统显示函数

7.系统暂停程序

这些函数中全都是对系统变量的操作，而系统的变量以什么样的形式去显示是在其他环节完成的，例如通过串行口发送出去。

8.串行口初始化

【注意】在proteus中做仿真时，需要将51单片机的时钟频率改为11.0596MHz才能跟计算机通信，否则计算出的波特率有误差，无法实现与计算机的通信。
