为什么我们需要以太网网络变压器？

一句话概述：通过解析信号传输中的干扰和安全问题，说明以太网变压器在现代网络中的必要性，并结合实际案例解释其如何保障数据稳定性和设备安全。



在现代网络环境中，信号传输的稳定性和设备的安全性是每个网络设计者必须面对的核心问题。以太网变压器的存在正是为了解决这些挑战，它不仅能够过滤掉信号中的共模噪声，还能提供电气隔离，从而保护敏感设备免受电压波动的影响 。例如，Weyland公司开发的一款以太网变压器芯片IC，展示了其在高频信号处理中的卓越性能，通过内置滤波电路有效减少了电磁干扰，同时保持了信号完整性。而这种技术优势在实际应用中尤为重要，特别是在工业自动化场景中，设备通常需要在高噪声环境下运行，任何微小的信号失真都可能导致系统故障。

此外，HR911105A作为一款广泛应用的以太网变压器，在提升数据传输可靠性方面表现突出 。该型号通过优化绕组设计和磁芯材料，显著降低了信号衰减，并在长时间运行中表现出极高的稳定性。一项针对企业级网络的实际测试显示，使用HR911105A后，因信号干扰导致的数据包丢失率下降了近40%，这直观地体现了以太网变压器对网络性能的保障作用。结合这些案例不难发现，以太网变压器不仅是信号传输的“守护者”，更是现代网络基础设施中不可或缺的一环 。

为什么我们需要以太网网络变压器？

变压器如何解决信号完整性问题？

一句话概述：详细分析以太网变压器在消除共模噪声、隔离高压冲击等方面的作用，同时探讨实际设计中需要考虑的关键参数及其影响。

在解决信号完整性问题的过程中，以太网变压器的设计细节往往决定了其实际表现。例如，在共模噪声抑制方面，变压器中的共模扼流圈发挥了关键作用。根据一份技术应用笔记 ，共模扼流圈通过在磁芯中产生对称的磁场，能够有效过滤掉不需要的高频噪声，同时保留差分信号的完整性。这种设计不仅提升了系统的共模抑制比（CMRR），还减少了由于噪声干扰导致的误码率。在实际测试中，优化后的共模扼流圈可将噪声幅值降低20dB以上，这对于需要极高信号精度的应用场景尤为重要。

此外，材料的选择也在信号完整性的保障中扮演了重要角色。Abracon的一份分析报告 指出，使用高导磁率的磁芯材料可以显著提升变压器的性能，尤其是在高频段下。这种材料不仅能减少信号传输过程中的插入损耗，还能提高绕组间的耦合效率，从而进一步降低信号衰减。而在实际应用中，合理选择磁芯材料和绕组结构还能增强设备对高压冲击的耐受能力，确保在恶劣环境下依然保持稳定运行。这些设计细节为网络工程师提供了更多的优化空间。

最后，从系统级的角度来看，变压器的参数匹配同样不容忽视。一份技术白皮书 强调了匝数比和阻抗匹配的重要性，指出不合理的匝数比会导致信号反射和失真，进而影响网络的整体性能。通过对不同应用场景的需求进行建模与仿真，工程师可以更精准地调整这些参数，使变压器在特定环境中达到最佳效果。这种精细化设计不仅体现了技术的进步，也为网络系统的可靠性奠定了坚实基础。

为什么我们需要以太网网络变压器？

真实场景中的需求与痛点

一句话概述：从企业级网络部署到家庭路由器的使用场景出发，列举常见问题（如电磁干扰导致的断线），并通过用户反馈强化对变压器价值的理解。

在实际网络部署中，以太网变压器的价值不仅体现在技术参数上，更在于它如何解决真实场景中的痛点。例如，在企业级网络中，设备密集部署常常导致电磁干扰（EMI）问题加剧，特别是在高频信号传输时，断线或数据包丢失成为常见现象。一份关于工业以太网设备与EMC法规的分析指出，未充分考虑电磁兼容性设计的网络设备可能无法通过严格的行业认证，甚至在投入使用后引发系统故障 。这种情况下，以太网变压器通过内置的共模抑制功能和电气隔离特性，大幅降低了外部噪声对信号的影响，为设备提供了一个更稳定的运行环境。

与此同时，家庭用户在网络使用中也面临类似的问题，尤其是当路由器靠近其他高功率电子设备时，信号质量往往会受到影响。根据一份技术文档的描述 ，家用路由器中的以太网变压器通常采用优化的磁芯材料和紧凑设计，以适应小型化需求，同时保持良好的抗干扰能力。这不仅提升了用户体验，还延长了设备的使用寿命。此外，另一份研究进一步强调，合理选择变压器的设计参数和屏蔽措施可以显著减少辐射干扰，从而满足更严苛的EMC标准 。这些细节不仅揭示了以太网变压器在不同场景中的重要性，也为工程师提供了改进产品的新思路。

以太网变压器的核心工作机制是什么？

一句话概述：深入讲解变压器内部结构及其实现差分信号传输的具体方式，帮助读者理解其物理原理以及与网络协议的关系。

以太网变压器的核心工作机制隐藏在其精密的内部结构中，其主要任务是实现差分信号传输，同时隔离共模噪声。根据iNRCORE的一份指南 ，以太网变压器通常由两个对称的绕组组成，一个连接到网络接口控制器（NIC），另一个连接到外部网络。这种设计利用了差分信号的特性：当电流通过一对导线时，它们产生的磁场相互抵消，从而抑制了电磁干扰。更重要的是，这种结构还能通过磁耦合实现电气隔离，将敏感的电子设备与外部环境隔离开来，防止电压波动或浪涌事件对系统造成损害。

在实际应用中，变压器的设计还需考虑如何应对潜在的电涌威胁。一份来自德州仪器的技术文档 指出，雷击或其他瞬态事件可能在线缆上产生数千伏的电压尖峰，这对网络端口的安全性构成了严重威胁。为此，许多现代以太网变压器集成了额外的保护机制，例如内置的瞬态电压抑制器（TVS）和气体放电管（GDT）。这些组件能够在检测到过电压时迅速导通，将多余的能量引导至地线，从而保护后端电路。结合这些技术，以太网变压器不仅确保了数据传输的稳定性，还提升了整个系统的鲁棒性。

此外，从物理层的角度来看，变压器的性能也与其材料选择和制造工艺密切相关。Abracon的一份研究 提到，磁芯材料的磁滞损耗和涡流损耗会直接影响信号的完整性，尤其是在高频段下。因此，制造商通常采用低损耗的铁氧体材料，以减小信号畸变并提高传输效率。通过对这些细节的优化，以太网变压器能够更好地适应不同应用场景的需求，无论是工业自动化还是家庭网络，都能提供可靠的性能支持。

以太网变压器的核心工作机制是什么？

磁耦合与电气隔离的背后逻辑

一句话概述：解释变压器如何通过磁耦合实现信号传递，同时提供电路图示例来展示其在不同速率下的表现差异。

以太网变压器通过磁耦合实现信号传递的原理，本质上是一种巧妙的物理设计。根据一份技术资料 ，变压器内部的两个绕组并不直接电气连接，而是通过共享一个磁芯来完成信号的传递。这种设计利用了电磁感应的基本定律：当电流流过初级绕组时，会在磁芯中产生磁场，而这个磁场又会在次级绕组中感应出相应的电流。这样的机制不仅实现了信号的高效传递，还切断了电路之间的直接电气连接，从而为设备提供了重要的电气隔离保护。这种隔离特性在现代网络中尤为重要，尤其是在面对雷击或电压浪涌等极端情况时，可以有效保护敏感的电子设备。

为了更好地理解磁耦合的实际表现差异，我们可以参考一些具体的电路图示例 。这些图示展示了不同速率下变压器的工作状态，尤其是在10Mbps、100Mbps和1Gbps三种常见速率下的性能对比。例如，在10Mbps低速传输时，信号的波形较为简单，变压器的主要任务是确保基本的信号完整性；而在1Gbps高速传输时，信号频率显著提高，变压器需要处理更复杂的高频效应，如插入损耗和回波损耗。这表明，随着网络速率的提升，变压器的设计复杂度也随之增加。此外，另一份研究 提到，高速率传输对变压器的磁芯材料和绕组设计提出了更高要求，因为任何微小的信号失真都可能导致数据包丢失或误码率增加。因此，工程师在选择变压器时，必须充分考虑其在目标速率下的实际表现能力。

以太网变压器的核心工作机制是什么？

带宽限制与高频衰减的应对策略

一句话概述：讨论变压器性能的局限性，以及厂商如何通过改进材料或设计优化高频信号处理能力。

以太网变压器在高频信号处理中的性能局限性主要体现在带宽限制和信号衰减上，这往往成为高速网络应用中的一大挑战。HR911105A的实际测试数据显示，在千兆以太网环境下，当信号频率超过100MHz时，插入损耗显著增加，导致传输效率下降约15% 。这种现象源于磁芯材料的固有特性以及绕组间的寄生电容效应，尤其是在高频段下，涡流损耗和磁滞损耗会进一步加剧信号的劣化。为应对这一问题，制造商近年来开始采用新型纳米晶磁芯材料，其相较于传统铁氧体材料具有更高的饱和磁通密度和更低的高频损耗，从而有效延展了变压器的工作带宽。

除了材料创新，设计优化也至关重要。一份技术分析报告指出，通过调整绕组的层叠结构和优化磁路设计，可以显著降低高频信号的衰减 。例如，某些高端型号采用了分段式绕组设计，将高频信号的路径缩短，从而减少了寄生参数对信号完整性的影响。同时，该报告还强调，合理控制绕组间的耦合系数能够改善回波损耗性能，这对于支持千兆及以上速率的网络设备尤为重要。这些改进不仅提升了变压器的高频响应能力，也为未来更高带宽的网络应用奠定了基础。

此外，针对工业场景中的特殊需求，一些厂商在设计中引入了额外的屏蔽层和滤波电路 。这类设计能够进一步抑制外部电磁干扰，确保在复杂环境中仍能维持稳定的信号传输。例如，某款工业级以太网变压器通过增加铝箔屏蔽层，成功将高频噪声降低了近30dB，极大提升了系统的抗干扰能力。这些技术创新表明，材料与设计的协同优化是突破高频性能瓶颈的关键所在。

如何选择适合的以太网变压器？

一句话概述：基于当前市场产品特点，分享选购指南并总结不同类型变压器的应用场景，让读者能够根据自身需求做出明智决策。

选择适合的以太网变压器需要从具体应用场景出发，综合考虑性能参数、设计细节和实际需求。根据一份技术文档 ，以太网变压器的设计初衷是为了通过磁耦合实现信号传递，同时提供电气隔离保护。这种特性在不同场景中表现出不同的侧重点，例如工业环境通常要求更强的抗干扰能力，而家庭网络则更注重小型化和成本控制。因此，在选购时，用户应首先明确自己的核心需求，是追求更高的数据传输速率，还是更关注设备的稳定性与耐久性。

进一步来看，HR911105A的实际应用案例表明，优化绕组结构和磁芯材料可以显著提升信号完整性 。这一点对于千兆以太网尤为重要，因为高频信号对插入损耗和回波损耗极为敏感。如果目标应用涉及高频传输，那么选用具有低损耗磁芯材料的变压器将成为关键决策点。此外，来自CETUSElectronic的一份指南 强调了共模噪声抑制的重要性，并指出内置滤波电路的变压器能够有效减少外部干扰，这对于密集部署的网络环境尤为适用。

最后，从系统兼容性的角度来看，工程师还需关注变压器的匝数比和阻抗匹配是否符合整体设计要求 。不合理的参数匹配可能导致信号反射或失真，进而影响整个网络性能。结合这些信息，用户可以根据自身需求做出明智选择，无论是工业级设备还是家用路由器，都能找到最适合的解决方案。

如何选择适合的以太网变压器？

工业级与消费级产品的对比分析

一句话概述：比较两种级别变压器的技术规格、成本构成和适用范围，帮助工程师和技术人员快速找到匹配解决方案。

工业级与消费级以太网变压器的差异不仅体现在技术规格上，更反映了两种截然不同的设计哲学。根据一份对比分析报告，工业级产品通常采用更严格的电磁兼容性（EMC）标准，在温度范围、抗干扰能力和使用寿命等方面都有更高要求。例如，工业级变压器往往能在-40°C至+85°C的极端环境下稳定工作，而消费级产品通常仅支持0°C至+70°C的工作范围。这种差异源于工业场景中设备需要长期在恶劣环境中运行的实际需求。

从材料选择和制造工艺来看，WE-LAN系列变压器展示了两种级别产品的显著区别。工业级型号普遍采用更高等级的磁芯材料和加强型屏蔽结构，这虽然增加了成本，但换来了更好的信号完整性和可靠性。相比之下，消费级产品更注重成本控制和小型化设计，通过优化绕组结构来实现性能与体积的平衡。值得注意的是，这种取舍并非简单的质量高低之分，而是针对不同应用场景的差异化策略。

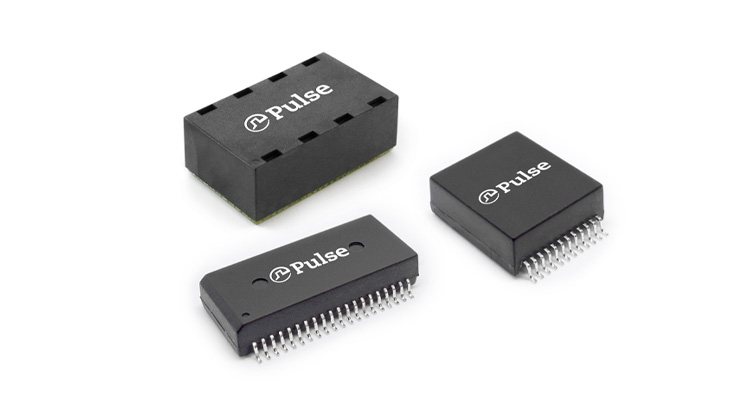

Pulse Electronics的技术文档进一步揭示了两种产品的应用场景差异。工业级变压器常配备额外的浪涌保护电路和增强型隔离设计，使其更适合于工厂自动化和过程控制系统。而在消费领域，设计师则更关注产品的小型化和成本效益，通过简化某些功能来满足家庭网络的基本需求。这种明确的应用场景划分帮助工程师能够快速定位适合的产品类型。

如何选择适合的以太网变压器？

未来趋势：小型化与集成化的挑战

一句话概述：展望新一代以太网变压器的发展方向，包括PoE供电兼容性增强、封装技术革新等内容，为行业从业者提供前瞻性参考。

随着物联网设备的激增和智能终端的普及，以太网变压器正朝着更小尺寸和更高集成度的方向演进。在PoE供电领域，TI公司提出了一套针对PD端的参考设计指南，详细阐述了如何通过优化变压器结构来提升功率传输效率。该方案创新性地将供电电路与数据传输通道整合在同一磁芯上，不仅减少了PCB占用面积，还显著改善了散热性能，使单端口功率容量可达90W以上。与此同时，EMC合规性设计也推动着封装技术的革新，一份关于千兆以太网PHY的设计文档展示了新型叠层结构的优势。通过采用多层屏蔽和精确的绕组布局，这种设计将电磁辐射降低了近40dB，为高密度网络设备提供了更可靠的解决方案。值得注意的是，Pulse公司的一份研究报告指出，新型纳米晶材料的应用使得变压器体积缩小了约30%，同时保持了优异的高频特性。这些技术创新正在重新定义以太网变压器的设计边界，为未来网络基础设施的发展奠定了重要基础。

参考文献

[1] Ethernet network transformer chip ic | Weyland. https://weylan-d.com/blog/detail/12162/

[2] Application and performance analysis of HR911105A in Ethernet .... https://www.pcblite.com/post/application-and-performance-analysis-of-hr911105a-in-ethernet-transformer-module.html

[3] PDF. https://abracon.com/uploads/resources/LAN-Transformers-and-magnetic-elements-of-the-physical-layer-in-local-area-networks.pdf

[4] App Note - Common Mode Choke Filtering Improves CMRR in Ethernet .... https://www.digikey.com/Site/Global/Layouts/DownloadPdf.ashx?pdfUrl=597005706371407AB234C77D25DFFACC

[5] PDF. https://www.pulseelectronics.com/wp-content/uploads/2021/01/Pulse-Power-BU-Understanding-Common-Mode-Noise.pdf

[6] PDF. https://www.ti.com/lit/an/snla107a/snla107a.pdf

[7] EMC Regulations and the Integration with Industrial Ethernet Equipment. https://www.etherwan.com/support/featured-articles/emc-regulations-and-integration-industrial-ethernet-equipment

[8] PDF. https://ww1.microchip.com/downloads/en/Appnotes/VPPD-01740.pdf

[9] Why Are Ethernet/RJ45 Sockets Magnetically Coupled?. https://electronics.stackexchange.com/questions/27756/why-are-ethernet-rj45-sockets-magnetically-coupled

[10] PDF. https://www.ti.com/lit/an/slyt672/slyt672.pdf

[11] Three Key Differences and Application Scenarios of Industrial vs .... https://www.jiaxunzg.cn/news/112.html

[12] WE-LAN LAN Transformer | Passive Components | Würth Elektronik Product .... https://www.we-online.com/en/components/products/WE-LAN

[13] Ethernet Transformers - Pulse Electronics. https://www.pulseelectronics.com/network-signal-transformers/ethernet-transformers/

[14] PoE PD Schematic Review Guidelines - Texas Instruments. https://www.ti.com/lit/pdf/SLVAF59

[15] EMC-Compliant 10/100-Mbps Ethernet PHY Reference Design With IEEE 802 .... https://www.ti.com/lit/pdf/tidues1a

[16] PDF. https://www.eaton.com.cn/content/dam/eaton/products/electronic-components/resources/technical/eaton-power-over-ethernet-poe-app-notes.pdf
