PCB布局思路



一、前期规划



1. 明确设计需求：确定功能模块（如电源、信号处理、接口等）、尺寸限制、性能指标（抗干扰、散热等）。

2. 划分模块区域：按功能将电路板划分为电源区、信号处理区、接口区等，避免交叉干扰。



二、核心元件布局



1. 优先放置关键元件：

- 主控芯片、连接器、变压器等影响整体布局的元件先定位。

- 高频元件（如晶振、射频器件）远离低频电路，减少电磁干扰（EMI）。

2. 电源模块布局：

- 电源输入输出路径尽量短，电容靠近芯片电源引脚，降低纹波。

- 大电流路径（如电源线）加粗，避免发热和压降。



三、信号与抗干扰设计



1. 信号分类处理：

- 高速信号（如时钟、USB）走短线，避免直角转弯，必要时做阻抗匹配。

- 模拟信号与数字信号分区布局，地线分离，通过单点接地或磁珠连接。

2. 抗干扰措施：

- 敏感元件（如传感器、ADC）远离干扰源（电机、继电器）。

- 用地线包围高频元件，形成屏蔽环；多层板合理分配地层和电源层。



四、散热与机械设计



1. 散热处理：

- 发热元件（如功率器件、电阻）远离热敏元件，布局在通风处。

- 大面积铜箔或散热片辅助散热，通过过孔连接多层散热路径。

2. 机械兼容性：

- 按结构要求放置安装孔、接口位置，确保与外壳、其他设备匹配。



五、布线前检查



1. 间距与规则验证：

- 检查元件间距是否满足电气安全（如爬电距离）和生产工艺（如焊接）。

- 确认层叠结构（层数、厚度），规划各层功能（信号层、电源层、地层）。

2. 预布局仿真：

- 对关键信号进行时序或EMI仿真，提前发现布局缺陷。



六、迭代优化



1. 初步布线后调整：

- 若布线困难或干扰超标，重新调整元件位置，优先保证关键信号路径。

2. 遵循设计规范：

- 参考行业标准（如PCB设计指南）和厂商 datasheet 建议，确保兼容性和可靠性。



总结：按“先核心后外围、先功能后细节、先信号后电源、先布局后布线”的逻辑，兼顾电气性能、散热、工艺和成本，通过多次验证完成高效布局。

例子

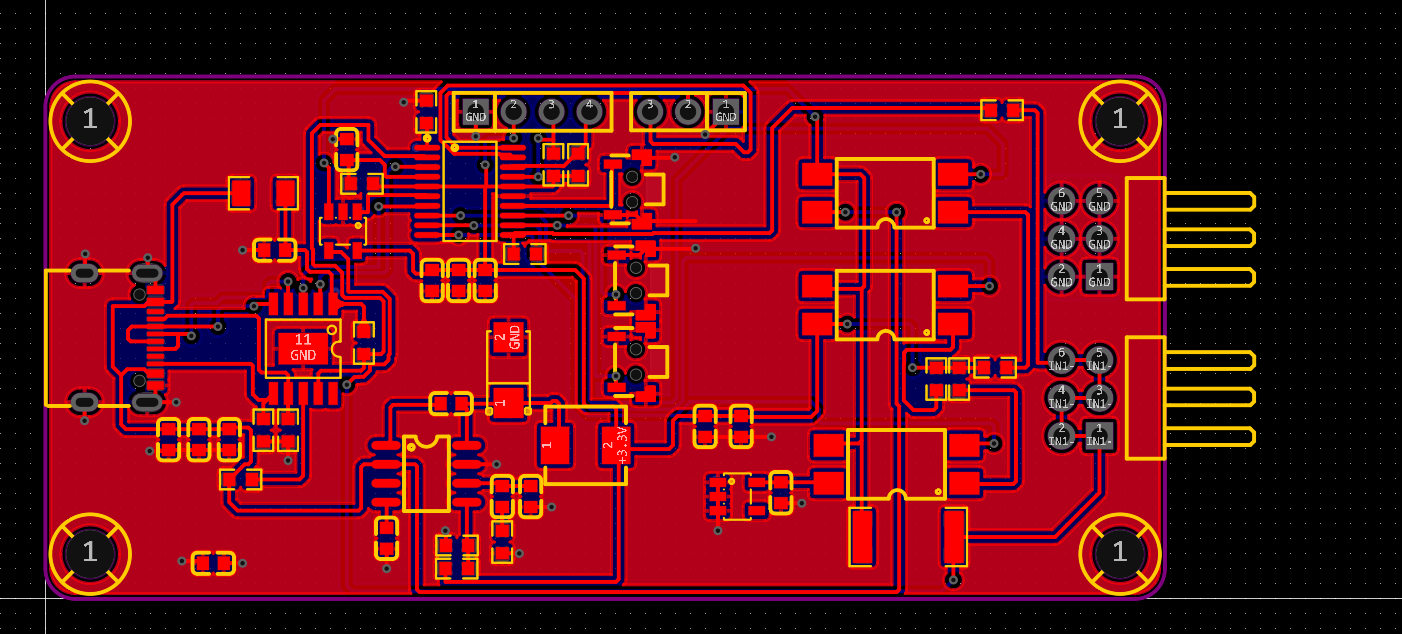

多路电源布局

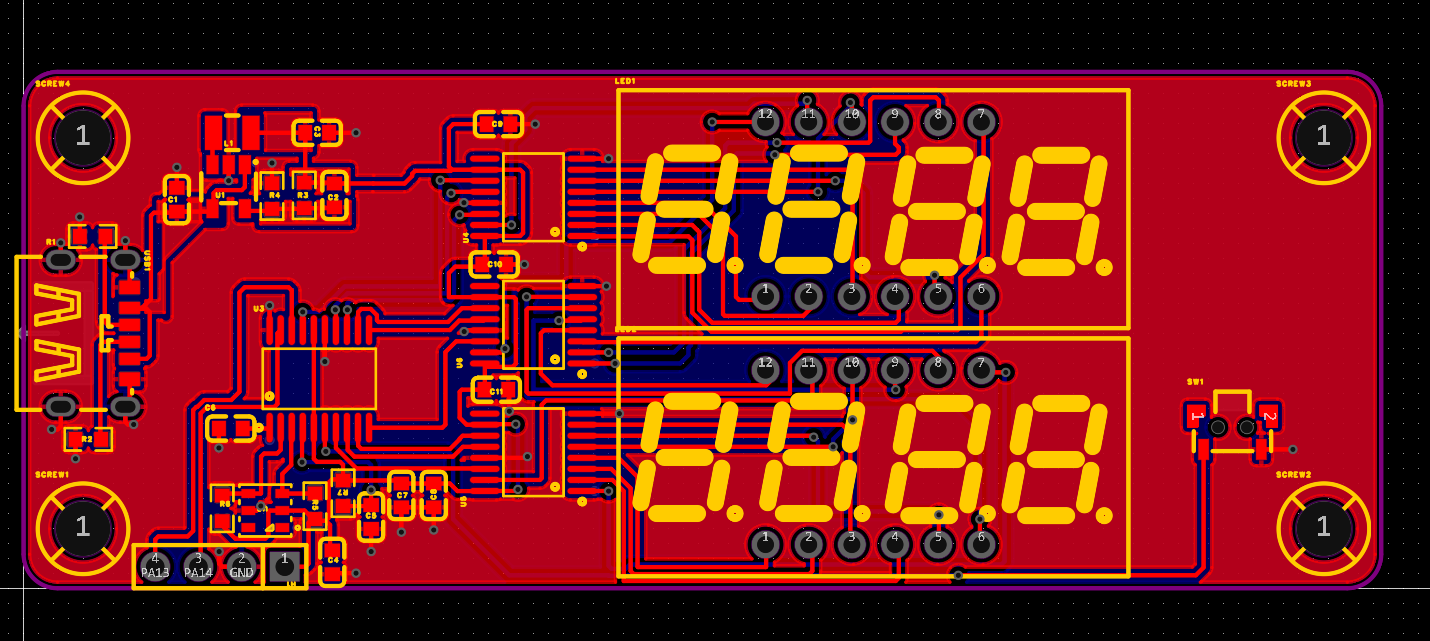

 简易温湿度传感器布局
