软件：Altium Designer 23

---

1.概述

电子设计包含4个部分：

 一个完整的电路工程包含：

原件库文件：对应原理图库的设计

原理图文件： 原理图的设计

PCB库文件：PCB封装库的设计

网络表文件：原理图和PCB相关联，是由原理图生成的，其实可包含在原理图文件中

PCB文件：PCB布局和布线

生产文件：PCB文件的输出

2.新建工程

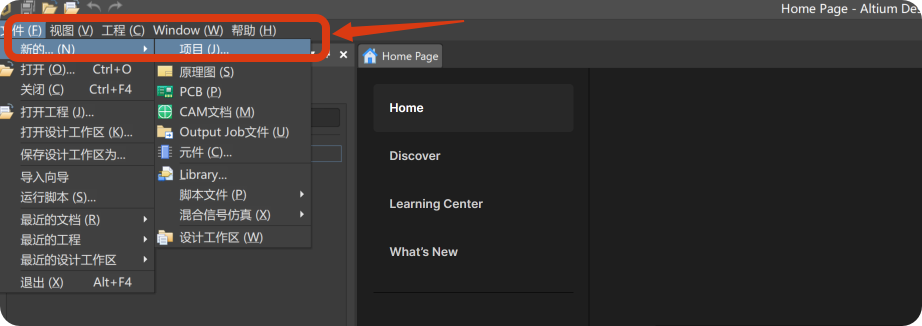

2.1 新建整个项目（.prjpcb类型）

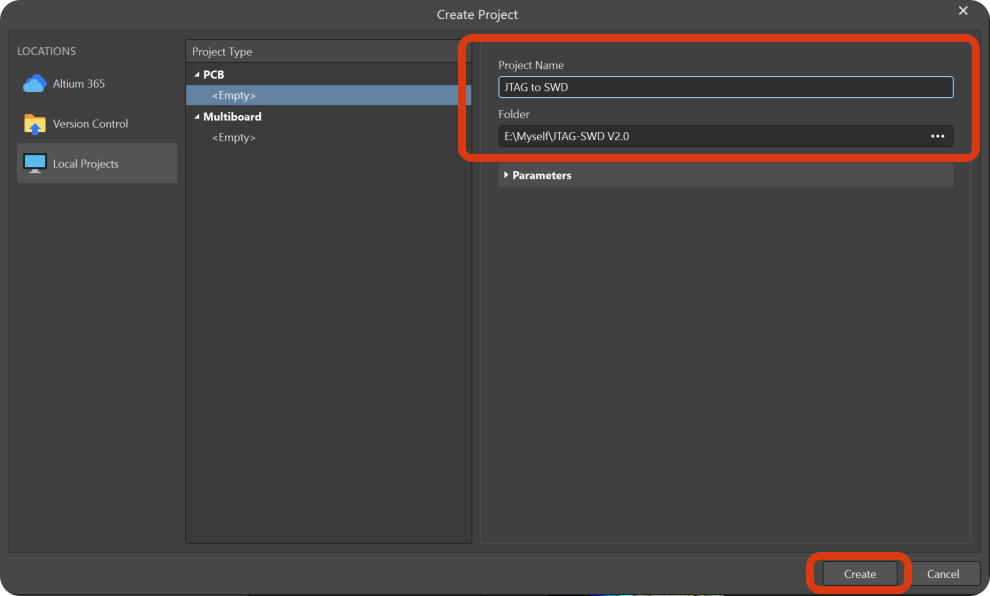

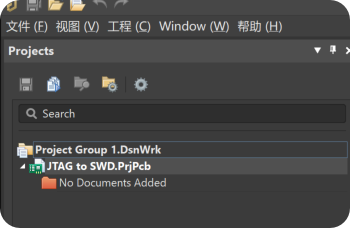

为项目命名并选择存储的位置，创建完成后如下所示

2.1 为项目工程添加文件

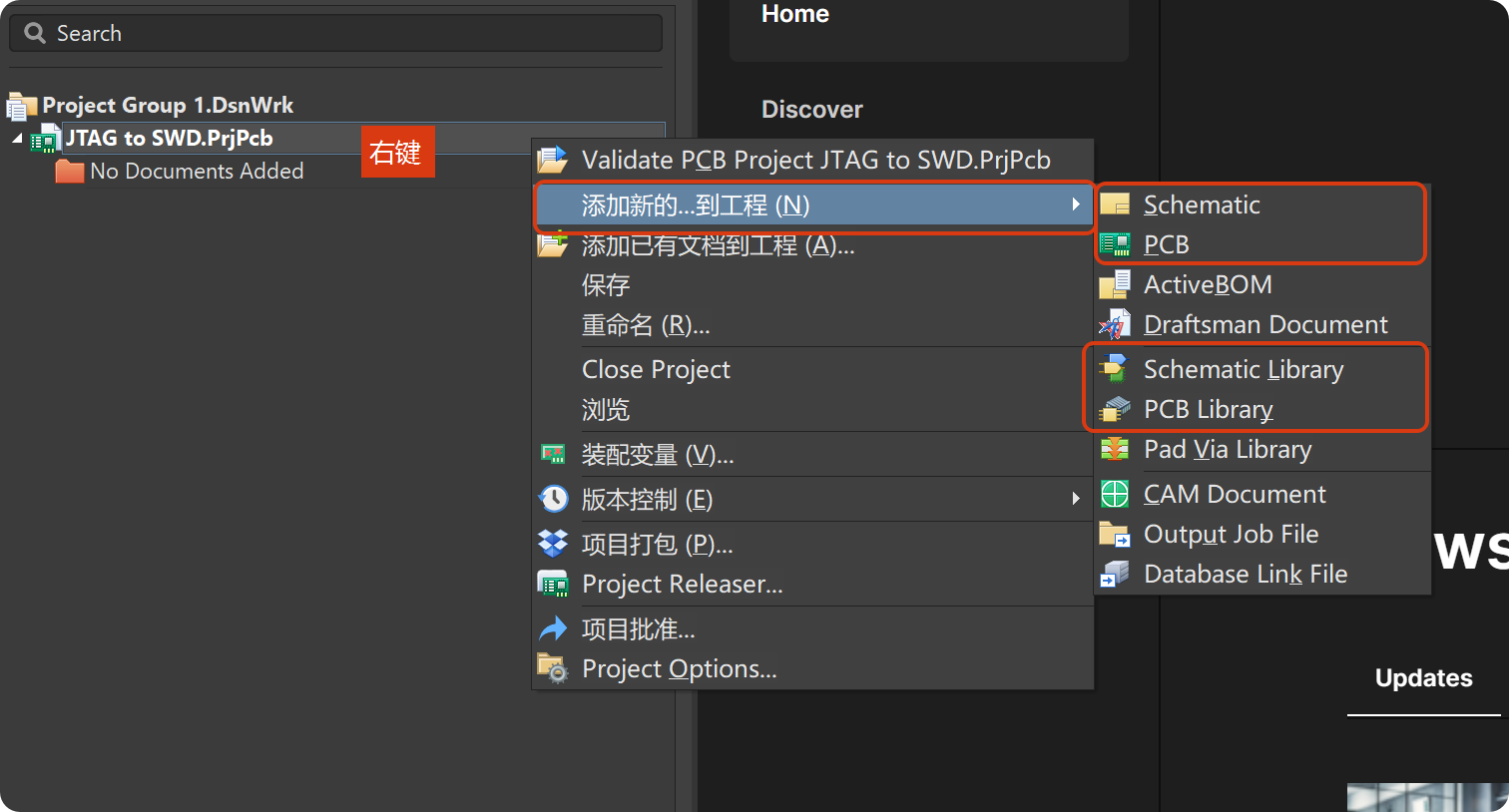

为项目工程添加4个关键文件为：

原件库/原理图库文件（.SchLib）

原理图文件（.SchDoc）

PCB原件库/PCB库文件（.PcbLib）

PCB文件（.PcbDoc）

---

也可以用此方法添加：

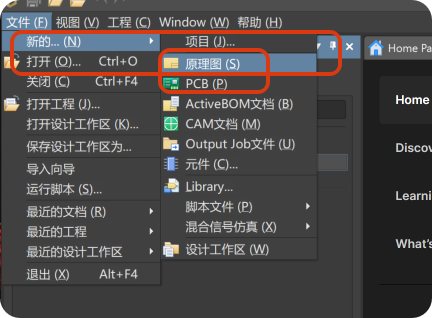

添加原理图文件和PCB文件：

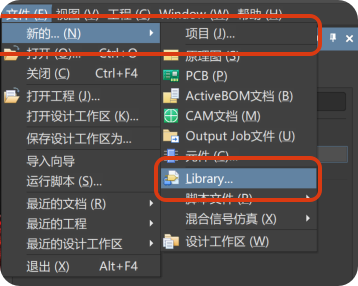

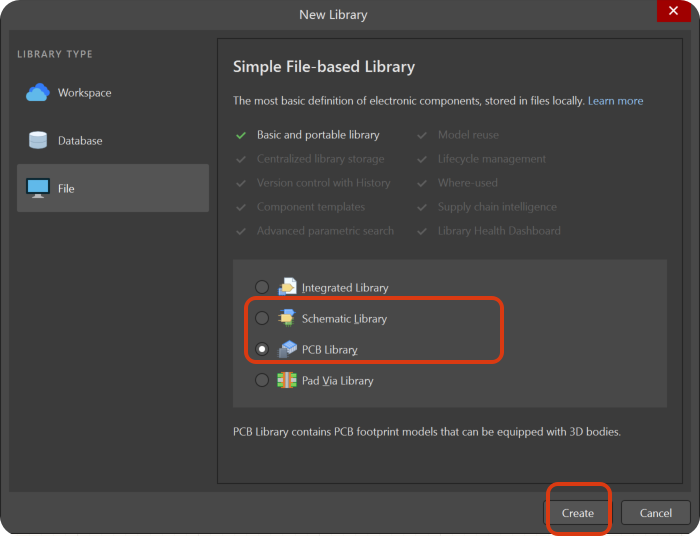

添加原理图库和PCB库文件：

---

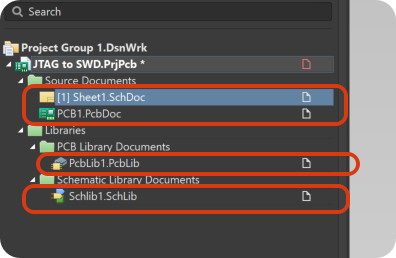

添加后如下图所示：

3.Tips

每次打开工程时，最好打开.PrjPcb的文件（打开整个工程） ，则附带的各种这些文件都会打开

如果单独打开原理图文件或PCB文件，会显示Free Documents

4.侧边栏操作

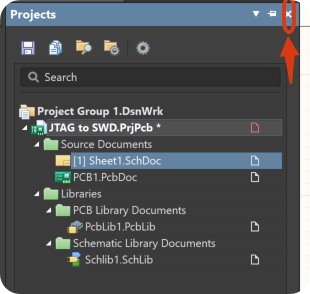

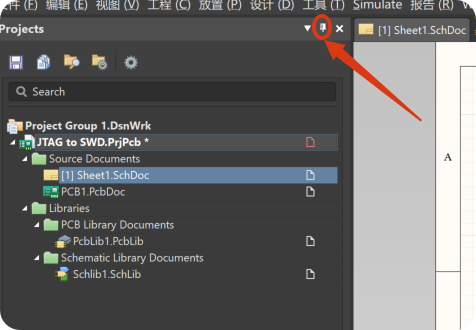

点击此处可隐藏/展开侧边栏，如下所示：

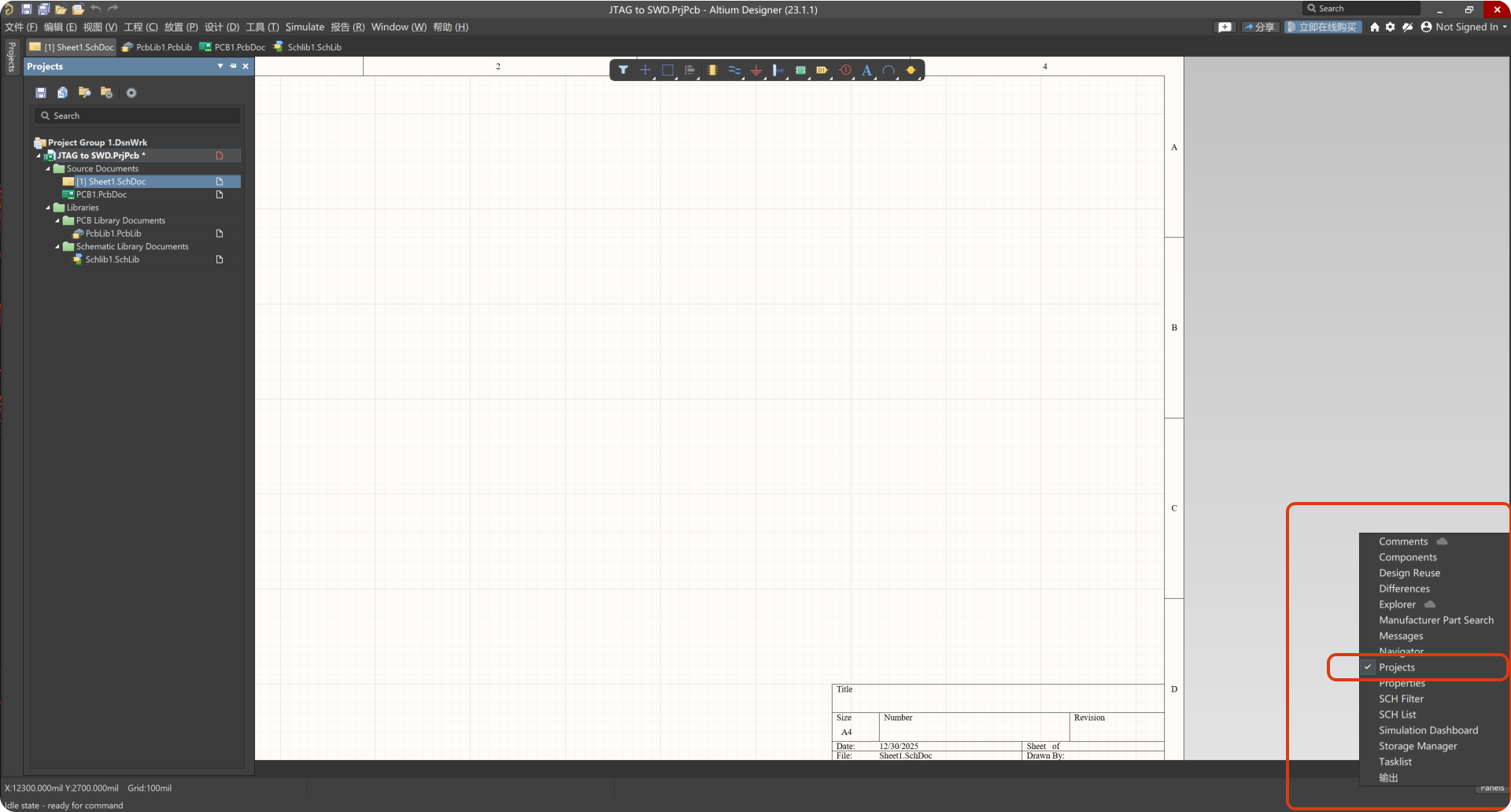

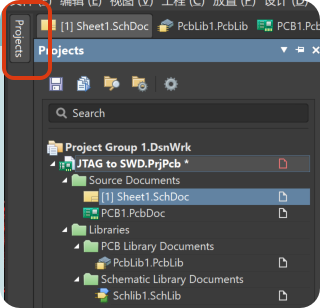

关闭侧边栏后可在此处打开，如下所示：

5.原理图库的创建(像就可以了)

元器件的绘制主要包括：外形+管脚 （管脚号+名称）

5.1 先找到在哪画

SCH Library元件列表

 5.2 边框的绘制

绘制边框前先设置图形元素格点（快捷键VGS，英文输入法才管用）：10mil

 5.3 管脚的绘制

 放置管脚前先设置管脚放置格点（快捷键VGS）：100mil

选中绘制的引脚按空格改变方向

选择100mil就是为了让连接点在横竖格点上，否则放到原理图上会导致走线连接不良

可隐藏管脚号和管脚名

整个器件画完之后，设置这个器件的属性（位号（R1\U4），值）

值的大小也可以在绘制原理图时填写，所以注释/值这里不写也可以

 5.4 绘制电阻同理

 5.5 复杂原理图库的绘制（二极管）

5.6 运放的绘制(多part器件)

 5.7 按键的绘制

6.直接用现成的原理图库

6.1 复制现有库

可以打开一个完整的AD工程，将已经画好的原理图中的器件都提取出来成原理图库，如下所示：

 生成的这些，哪些想自己用就可以复制到自己的原理图库中，如下所示：

 6.2 直接找现成的，然后安装

资源：PCB联盟网

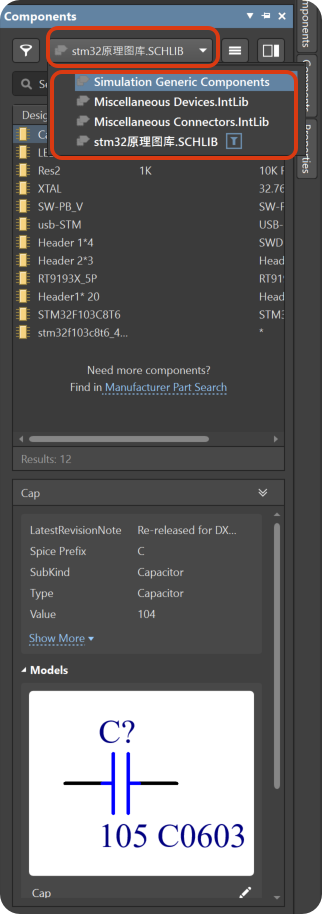

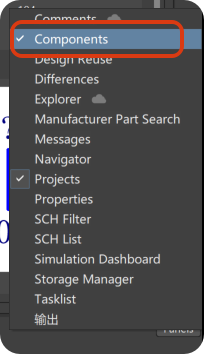

右下角Panels中的Components即为原理图库，位置如下所示，并且可选择使用不同的原理图库

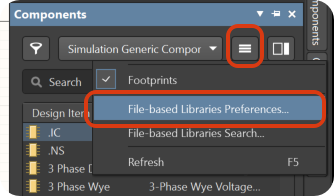

在此处可安装新的原理图库或删除已有的，如下所示：

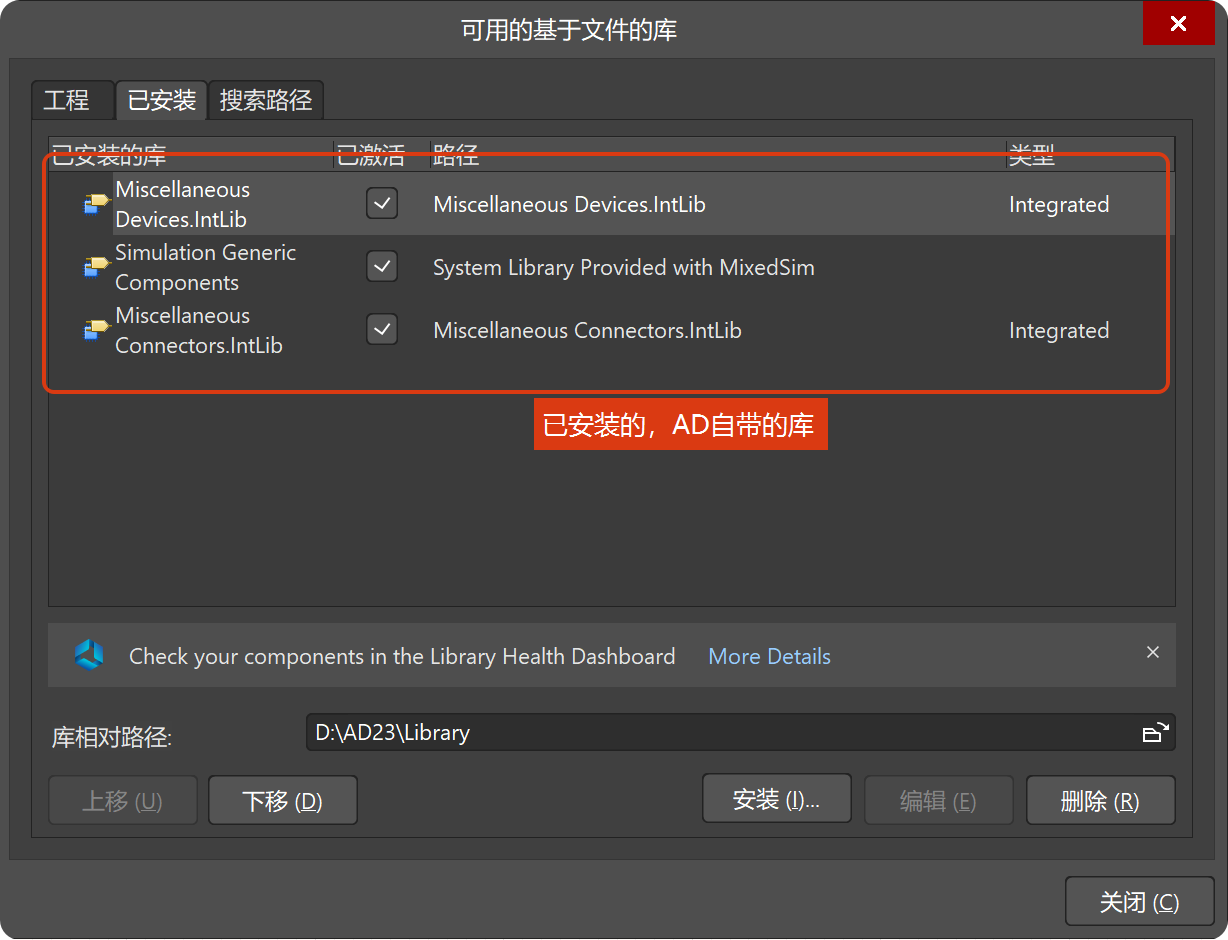

这是已有的：

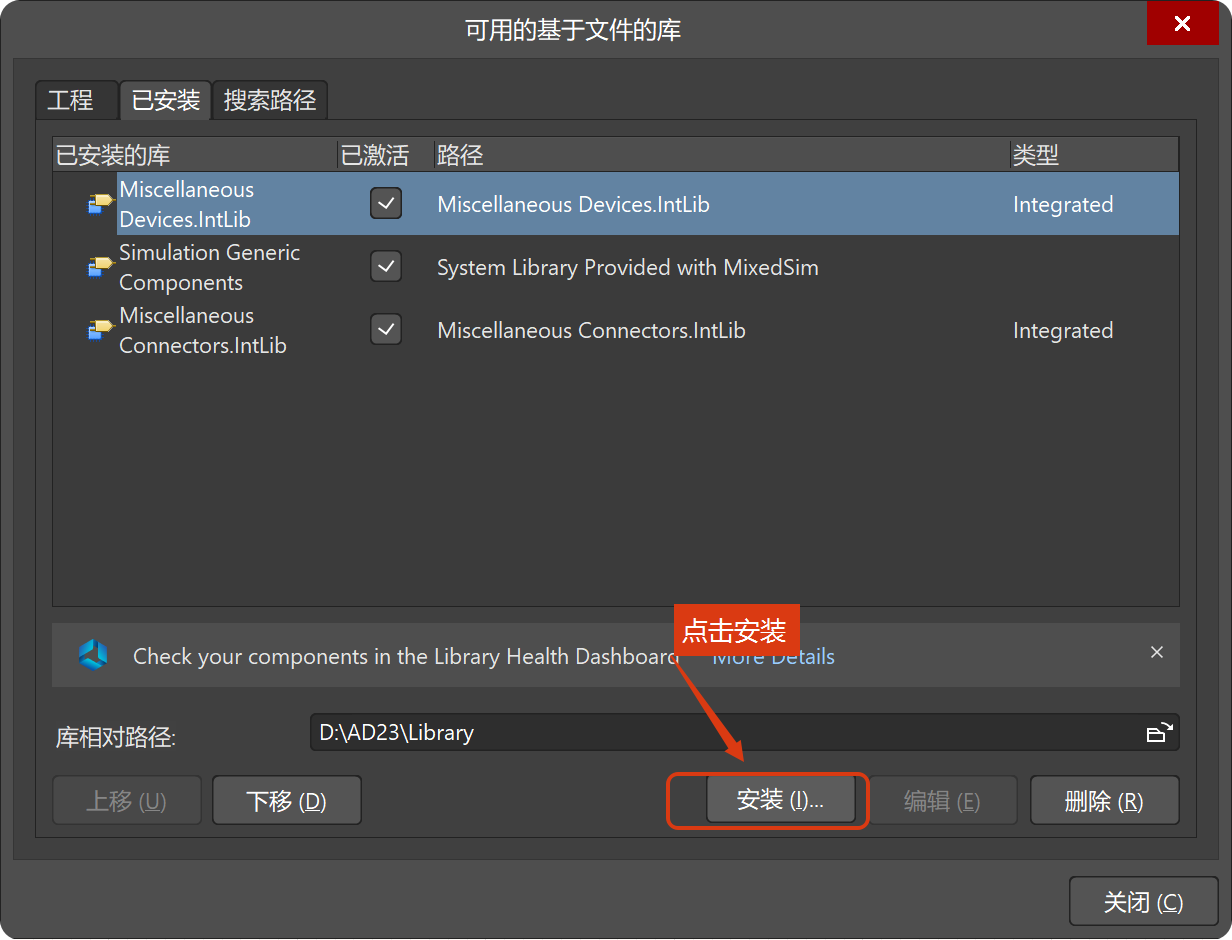

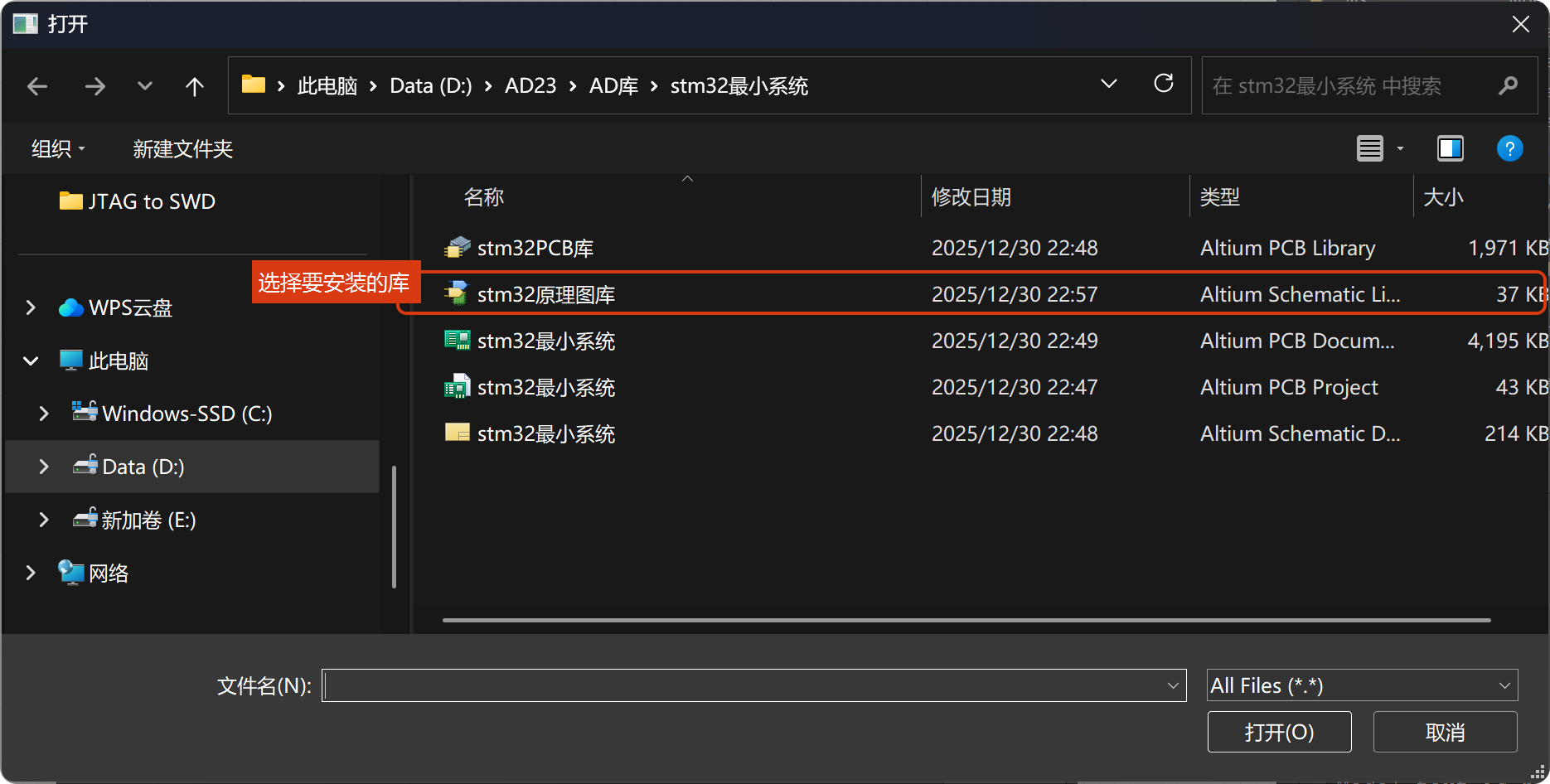

安装新的库：

7.检查原理图库的正确性并生成报告
