ESP8266作为物联网领域的经典Wi-Fi模块，其最小系统的PCB设计是嵌入式开发的基础技能。本文结合嘉立创EDA工具，以实战案例详细拆解从原理图转换、元件布局、布线优化到3D预览的全流程，帮助新手快速掌握基于ESP8266的PCB设计核心要点。

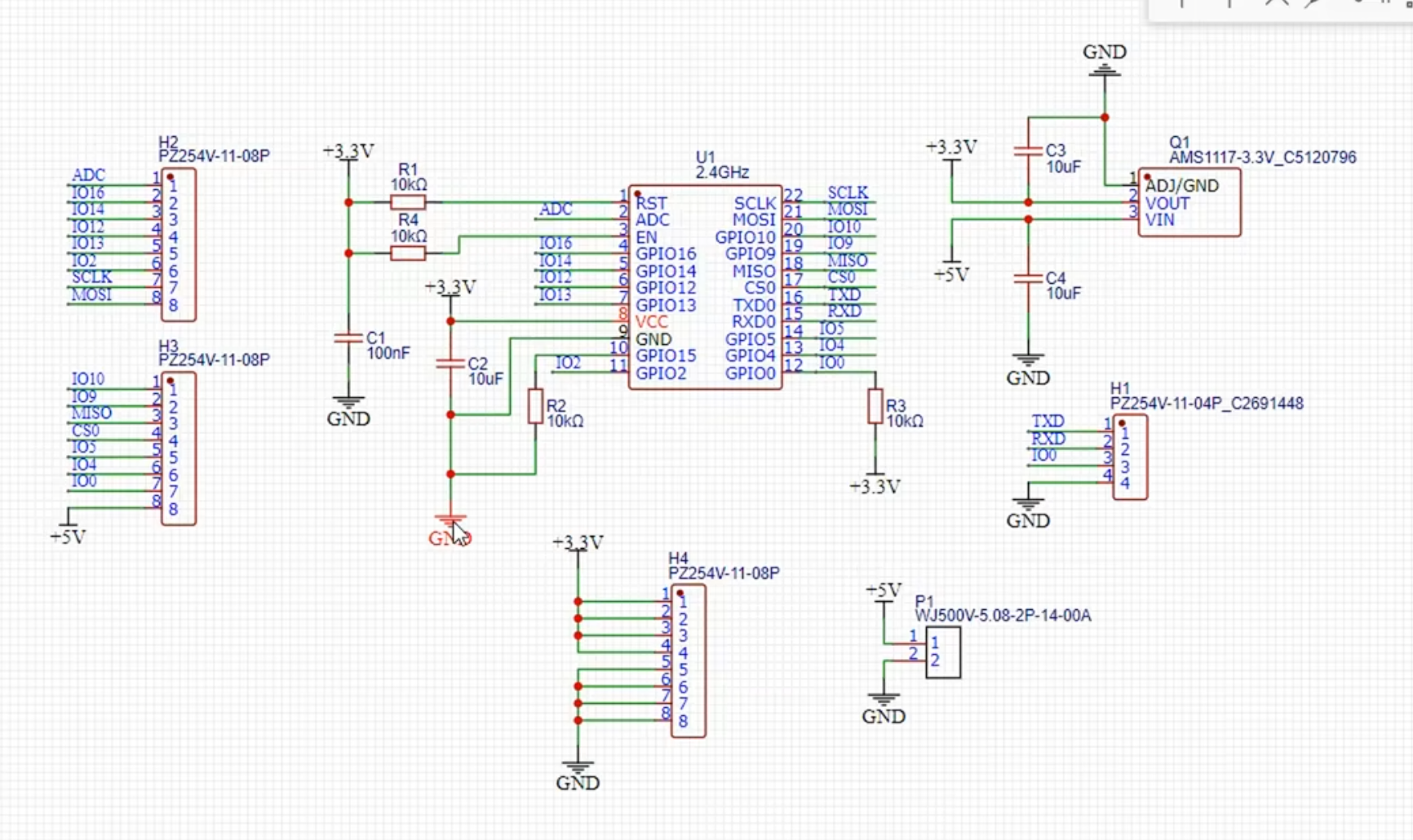

 初始化设置：从原理图到PCB画布

 （一）创建项目与参数预设

 打开嘉立创EDA，通过Ctrl+S保存项目后，选择设计-原理图转PCB功能。本例采用两层板设计，设置画布尺寸为59mm×40mm，网格大小100mil，栅格尺寸5mil，并将供电模块预置于板卡一侧，为后续布局奠定基础。



 （二）元件导入与初步布局

 从元件库拖入ESP8266芯片、降压芯片（如AMS1117-3.3V）、滤波电容（C3/C4）、排针等元件。按功能分区原则：

 电源区：5V输入端子、降压芯片、5V/3.3V滤波电容集中放置；

信号区：ESP8266芯片居中，IO引脚端子分布于两侧；

通过空格键旋转元件方向，确保排针朝向正确（通过3D预览功能验证）。

 布局优化：功能分区与空间压缩

 （一）关键元件定位原则

 1. 电源路径优化

  5V输入电容（C4）紧贴电源端子，3.3V输出电容（C3）靠近降压芯片输出引脚，缩短电流路径以减少纹波。

复位电容（C1）置于ESP8266复位引脚附近，启动电容靠近芯片电源入口。

 2. 信号走向规划

 IO引脚按功能分组（如SPI接口、UART接口）排列，避免跨区域走线交叉。

通过上对齐/左对齐工具规整元件，确保布局紧凑美观。

 （二）空间压缩与端子调整

 1. 精简冗余端子

将默认8针排针改为4针最小系统（VCC/GND/TX/RX），通过设计-更新到PCB同步原理图变更，删除多余元件。

2. 3D预览修正方向

发现排针方向朝外错误后，通过空格键旋转为朝内，压缩布局空间约30%。

 四、丝印层设计：标识规范与视觉优化

 （一）元件标注技巧

 位号与功能标识：在顶层丝印层添加元件位号（如R2、C3）和接口标识（TXD/RXD/GND），字体大小设为1.3mm，避免遮挡焊盘。

简化命名规则：用“3V3”替代“3.3V”，“G”替代“GND”，长标识（如“IO15”）直接保留缩写。

 （二）区域划分与对齐

  用矩形框框选电源区（5V/3V3）和信号区（IO引脚），线宽设为0.254mm。

通过垂直居中对齐功能排列引脚标识，确保间距均匀，提升可读性。

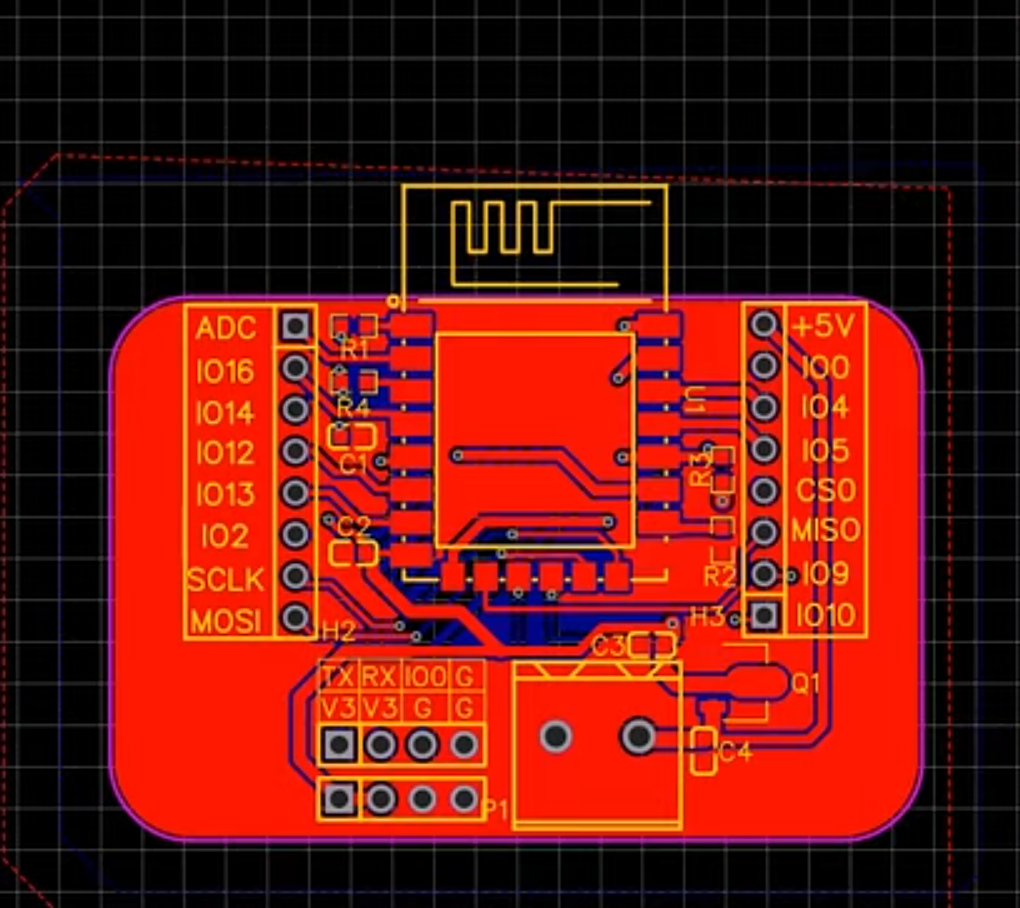

 布线实战：电源优先与过孔应用

 （一）线宽策略与电源处理

 电源线加粗：5V和3.3V走线宽设为0.4-0.6mm（承载大电流），GND通过铺铜工具创建接地平面，增强抗干扰能力。

信号走线：IO信号线宽0.3mm，避免与电源线平行长距离走线以减少串扰。



（二）过孔灵活运用



- 跨层连接：当IO4与IO5走线交叉时，通过键盘B键切换到底层，在交叉点打0.3mm过孔实现跨层导通。

- 电源过孔优化：5V从顶层通过过孔引至底层，再经降压芯片输入引脚，路径短直且避免与信号线重叠。





设计验证与细节完善



（一）3D预览与DRC检查

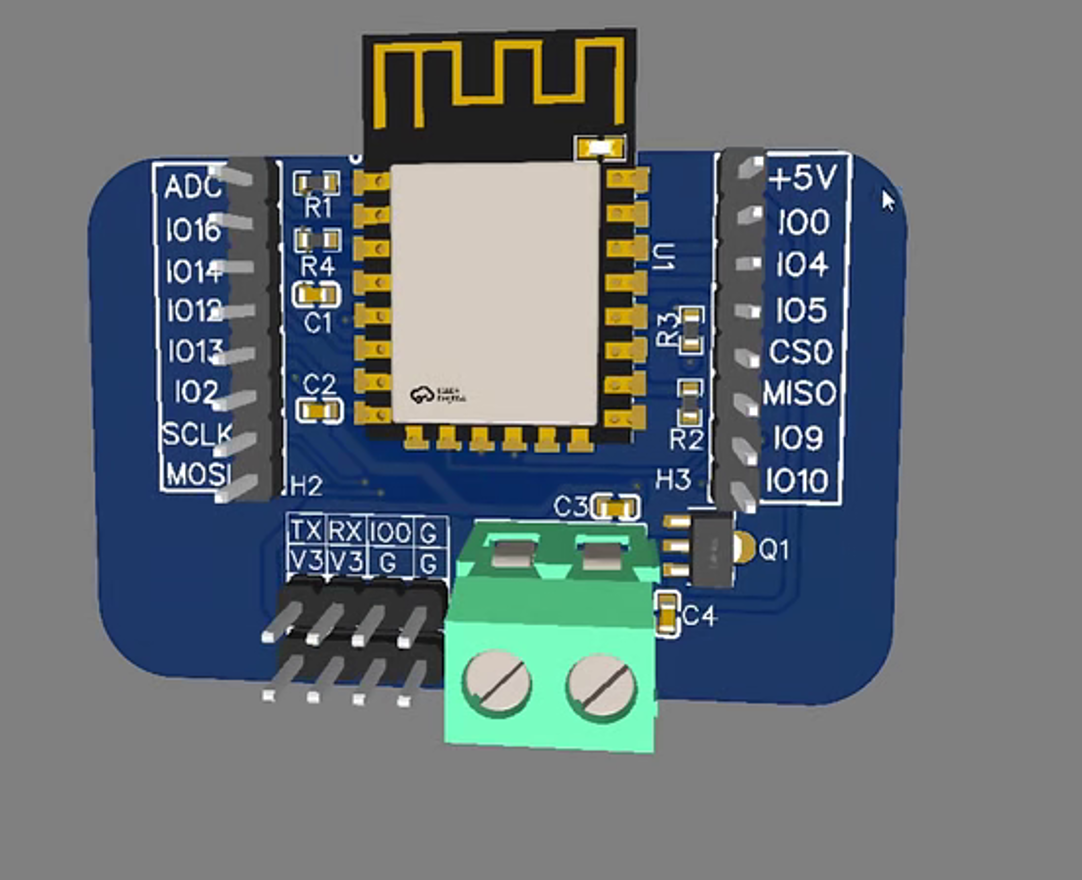

 生成3D预览图，检查元件高度冲突（如电解电容与芯片间距）和端子露出方向，确保装配可行性。

 运行设计规则检查（DRC），重点排查短路、线宽不足、焊盘间距过小等问题。





（二）边框与扩展设计



-自动生成边框：通过工具-边框设置根据元件外轮廓生成板框，四角添加φ3mm定位孔用于螺丝固定。



总结与进阶方向

 （一）核心知识点回顾



布局三原则：功能分区、电流走向、美观紧凑；

工具技巧：3D预览修正方向、过孔解决交叉走线、铺铜强化接地；

设计思维：先电源后信号、先关键元件后外围器件。

 （二）后续优化方向



多层板设计：增加电源层和地层，进一步降低噪声；

阻抗匹配：针对高速信号线（如SPI）进行阻抗计算与布线优化；

 散热处理：在芯片底部添加散热焊盘，提升长时间运行稳定性。

 通过以上步骤，新手可快速完成ESP8266最小系统的PCB设计。下期将深入探讨EMC抗干扰策略与Gerber文件输出流程，助力打造更专业的硬件方案。

实战Tips：设计过程中勤按Ctrl+S保存，定期通过DRC检查规避低级错误，3D预览功能贯穿始终确保物理可行性。
