在差分运算放大器（差分运放）的输入端串联 50Ω 电阻 的作用，通常与 信号匹配、噪声抑制、电路保护 及 改善频率特性 等需求相关。以下是具体分析：

1. 阻抗匹配，减少信号反射

应用场景

• 当差分运放的输入信号来自 传输线（如射频电缆、PCB 高速信号线）时，若传输线的 特性阻抗 为 50Ω（常见于射频 / 高速数字电路），需在输入端串联 50Ω 电阻 实现 阻抗匹配。
• 原理：传输线的特性阻抗（如 50Ω）需与负载阻抗（此处为运放输入阻抗 + 串联电阻）匹配，避免信号反射导致失真。若运放的 差模输入阻抗 远大于 50Ω（多数运放满足），则串联 50Ω 电阻后，总输入阻抗 ≈ 50Ω，与传输线阻抗匹配，减少反射。

2. 限制输入电流，保护运放

应用场景

• 当输入信号可能存在 过流风险（如强干扰、浪涌信号）时，串联电阻可限制流入运放输入端的电流，防止内部电路损坏。
• 原理：电阻的限流公式为：I=R串联V输入
  若串联 50Ω 电阻，即使输入电压较高（如 ±5V），电流也被限制在 ±100mA 以内，低于多数运放的最大安全电流（通常为 ±20mA ~ ±100mA，需参考 datasheet）。

3. 抑制高频噪声或射频干扰（RFI）

应用场景

• 在 高频信号处理 或 易受电磁干扰（EMI） 的环境中，输入端的串联电阻可与运放的输入电容形成 RC 低通滤波器，衰减高频噪声。
• 原理：运放的 差模输入电容（Cid） 和串联电阻（R）构成 RC 滤波器，其 截止频率 为：fc=2πRCid1若运放的 Cid=10pF，串联 50Ω 电阻时，fc≈318MHz，可抑制高于该频率的噪声。

4. 改善电路的稳定性（抑制振荡）

应用场景

• 当运放工作在 高增益模式 或 反馈环路存在寄生电容 时，可能因相位裕度不足导致振荡。串联电阻可增加环路阻尼，提升稳定性。
• 原理：电阻与运放的输入电容、反馈网络电容形成 极点分离，调整环路的相位特性，避免自激振荡。例如，在高速运放中，串联小电阻（如 50Ω）可有效抑制高频振荡。

5. 分压或偏置调整（特殊场景）

应用场景

• 若输入信号的 共模电压范围 超过运放的允许范围，可通过串联电阻与其他元件（如分压电阻、偏置电阻）配合，调整输入电压。
• 示例：输入信号为 ±10V，而运放允许的共模电压为 ±5V，可在输入端串联 50Ω 电阻，并搭配对地的 50Ω 分压电阻，将电压衰减至 ±5V。

注意事项与设计要点

1. 电阻精度与温漂：高频场景需选用 低寄生电感、低电容 的电阻（如薄膜电阻），避免引入额外阻抗。精密放大场景需选用 高精度电阻（如 1% 或更低），避免阻值误差影响增益精度。
2. 与运放输入阻抗的配合：若运放的 差模输入阻抗（Rid） 较低（如某些电流反馈型运放），需计算串联电阻后的总阻抗是否满足匹配需求。例如：若 ，串联 50Ω 后总阻抗为 150Ω，无法匹配 50Ω 传输线，需调整电阻值或采用其他匹配方式（如并联电阻）。
3. 结合反馈电阻设计：输入端串联电阻会影响运放的 等效输入噪声电压（需通过噪声分析优化电阻值）。例如：增大串联电阻会增加热噪声，需在匹配、噪声、稳定性之间权衡。

总结：50Ω 电阻的典型适用场景

设计建议：根据具体应用的 信号频率、幅度、噪声水平 及 运放特性（输入阻抗、带宽、噪声参数），通过仿真或实验验证电阻值的合理性，必要时结合示波器观察信号完整性。

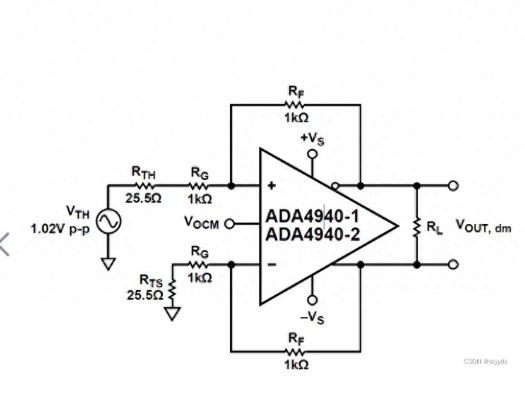

差分单端信号输入，两端串联25R，合起来50R.

差分双端信号输入，两端串联50R，合起来100R.
