1. 今日摸鱼任务

需要将数据写入SD卡中，使用一下小梅哥的例程

链接里面是7020，俺的是7010的

【ACZ702】SD卡的文本读写实验 - ACZ702开发板 - 芯路恒电子技术论坛 - Powered by Discuz!

【Zynq】7010与7020程序移植 - ACZ702开发板 - 芯路恒电子技术论坛 - Powered by Discuz!

【Zynq】使用Vivado打开SDK时，SDK闪退的解决方法 - 裸机编程相关问题 - 芯路恒电子技术论坛 - Powered by Discuz!

2. 一丢丢基础

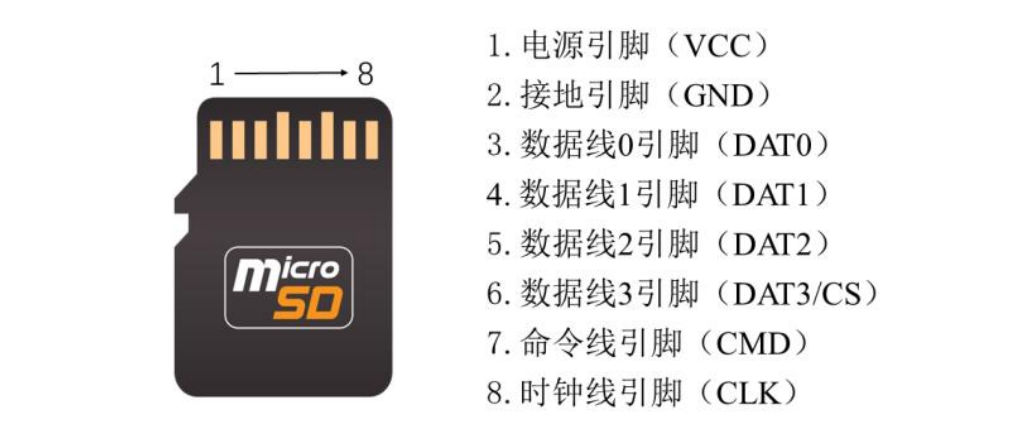

Micro SD 卡共有 8 个引脚：

1. 电源引脚（ VCC ）：提供电源给卡，工作电压是 2.7-3.6V 。

2. 接地引脚（ GND ）：用于建立共地。

3. 数据线 0 引脚（ DAT0 ）：用于数据传输。在 SPI 模式下，此引脚充当MISO （主输入，从输出）。

4. 数据线 1 引脚（ DAT1 ）：用于数据传输。

5. 数据线 2 引脚（ DAT2 ）：用于数据传输。在 SPI 模式下，此引脚不使用。

6. 数据线 3 引脚（ DAT3/CS ）：用于数据传输。在 SPI模式下，此引脚充当片选（ Chip Select ）。

7. 命令线引脚（ CMD ）：用于发送命令给卡。在 SPI 模式下，此引脚充当数据输入（ Data In ）。

8. 时钟线引脚（ CLK ）：提供同步的时钟信号。

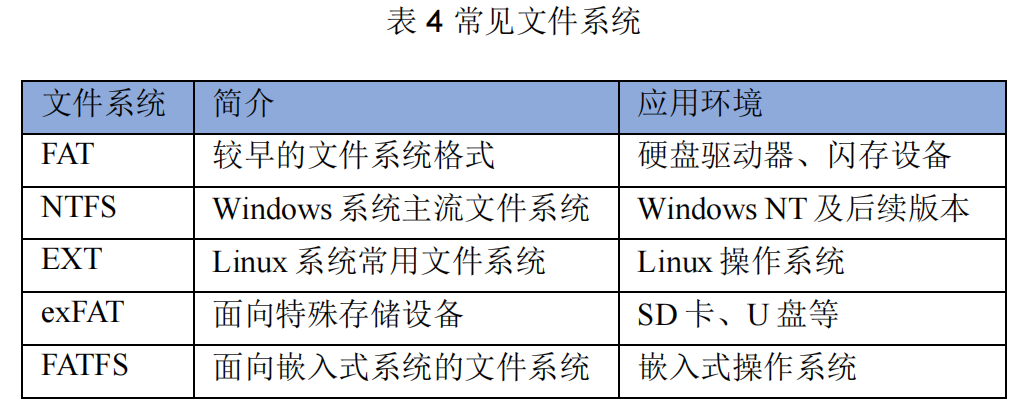

FATFS 文件系统是一种免费、开源的适用于嵌入式系统的文件系统模块。

主要用于支持 FAT32 、 FAT16 、 FAT12 和 exFAT 格式的不同存储介质，包括 SD卡、 MMC 卡、 CF 卡、硬盘等。

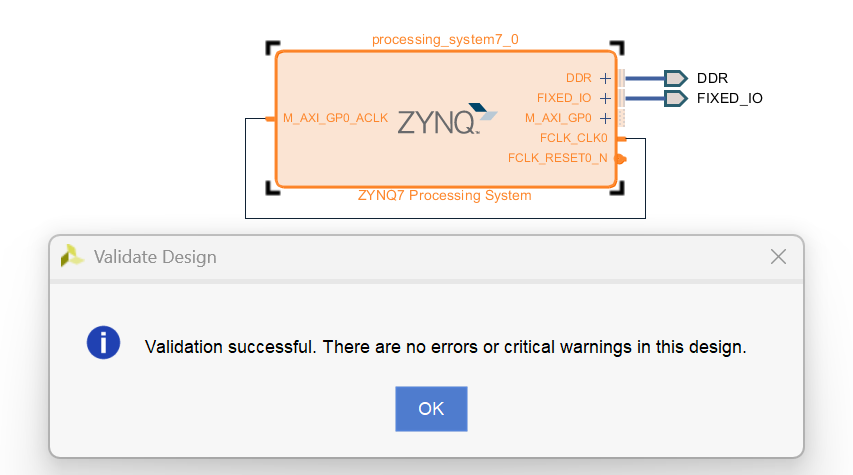

3. Block Design

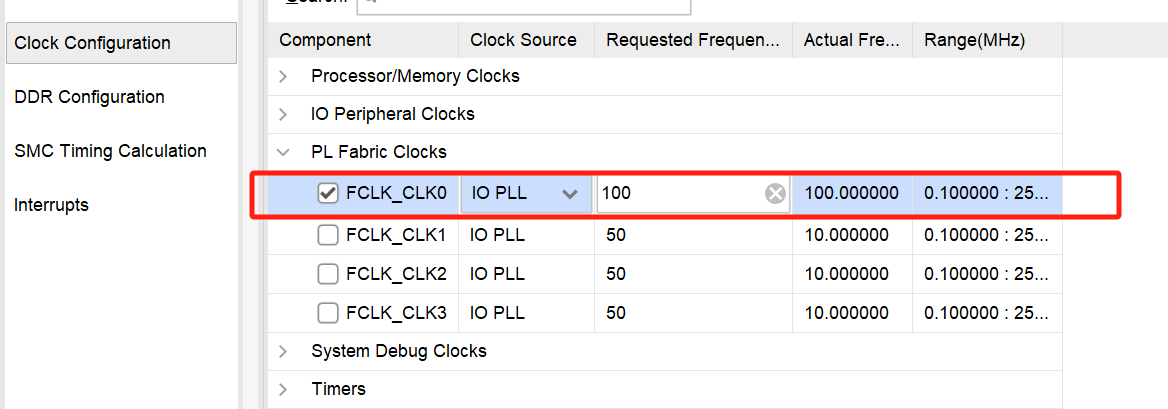

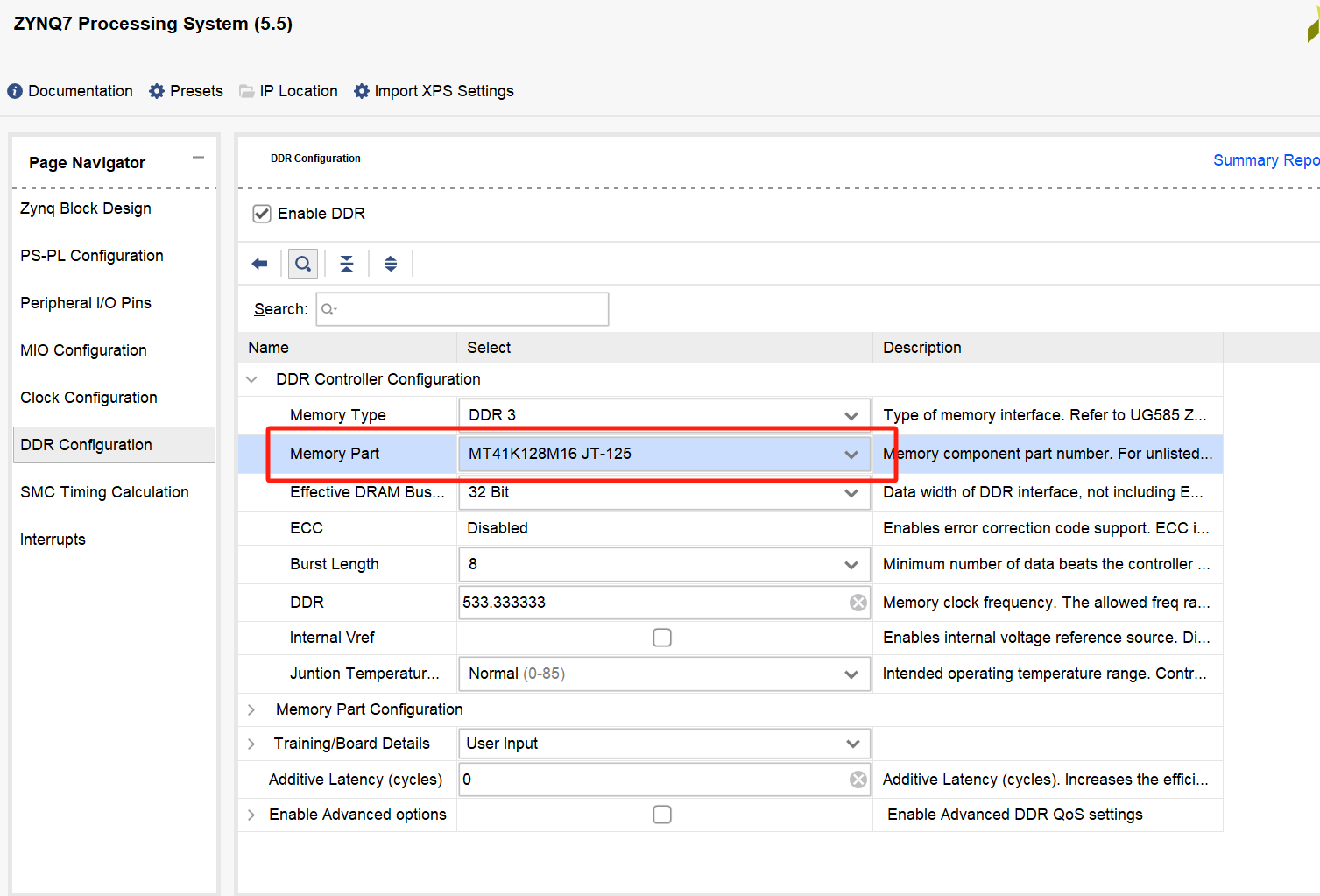

.bit .hdf

4. SDK

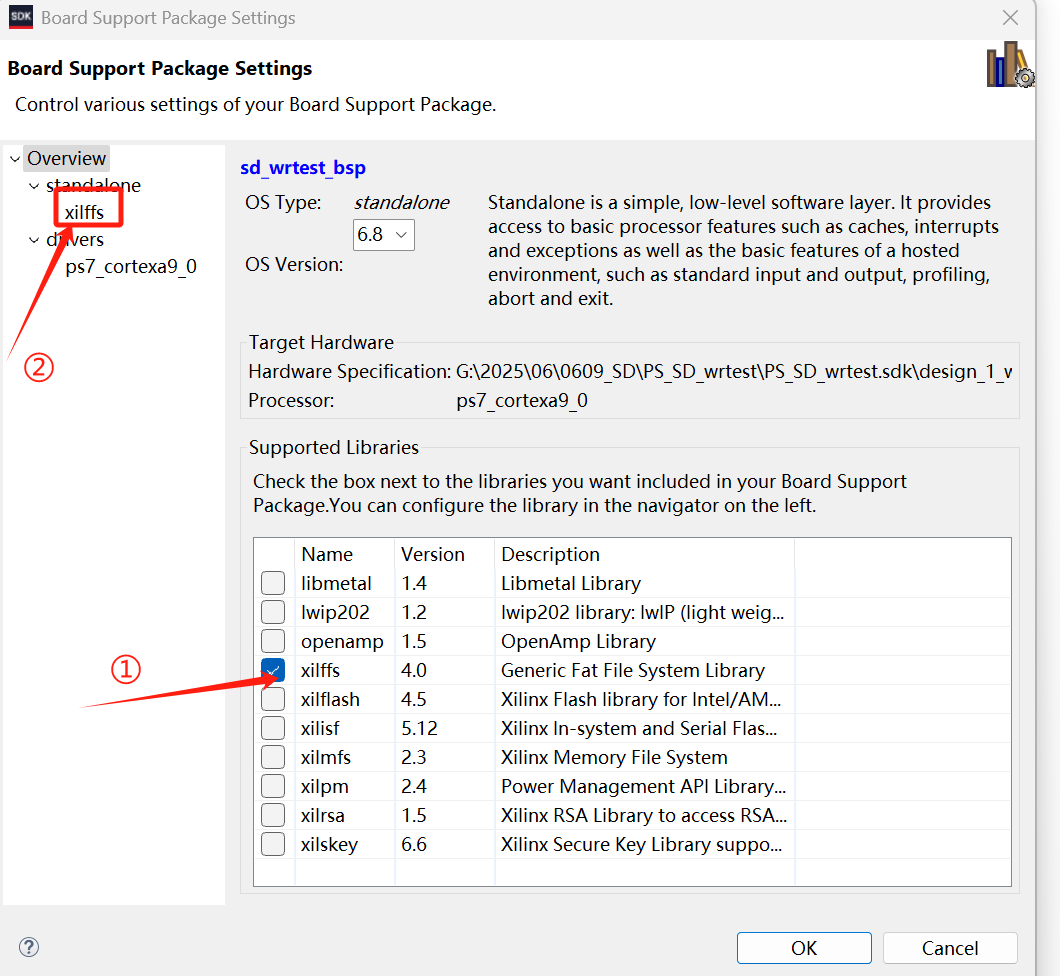

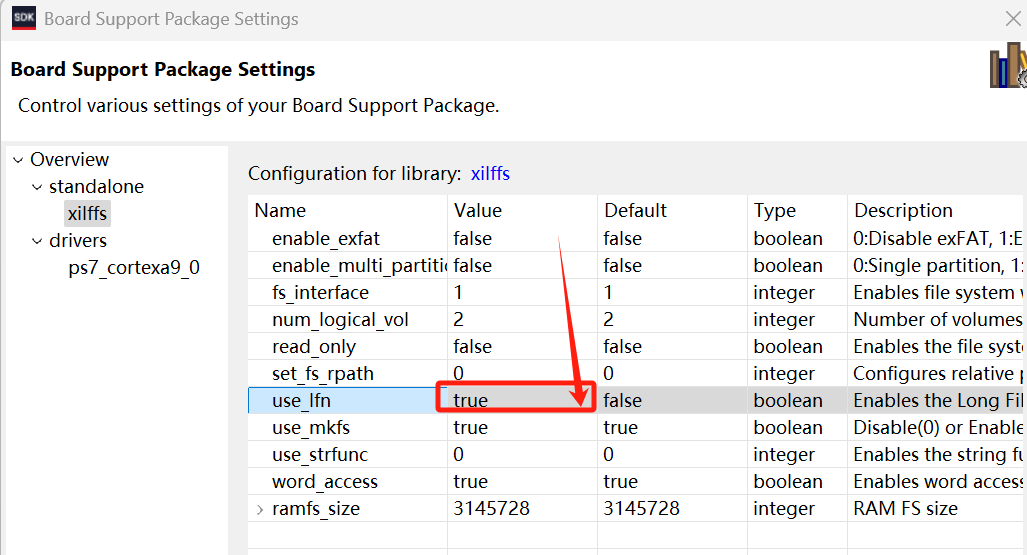

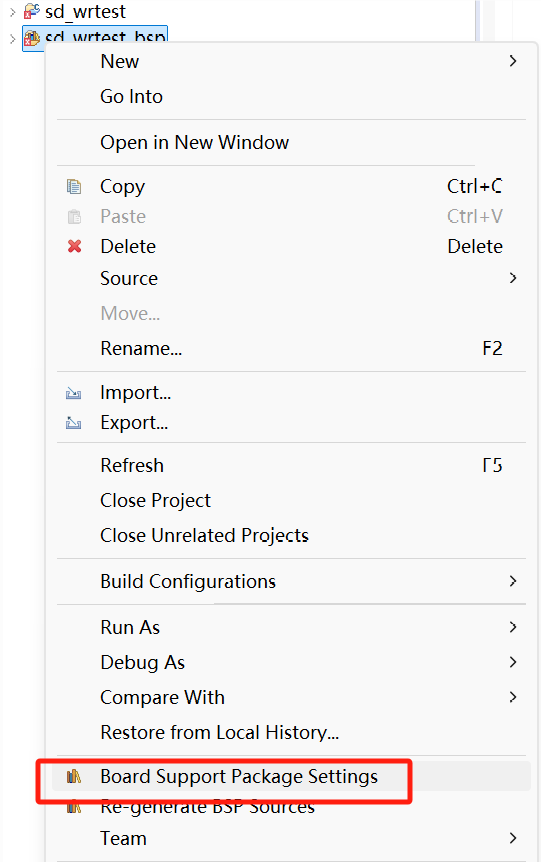

靠右点击选择'true'，启用长文件名和识别小写字母

main.c

#include "ff.h"
#include "stdio.h"
#include "string.h"

//在SD卡中创建一个文件，然后往文件里写入文本，最后读出文本内容
//本实验需要连接串口，输入文件名和写入的文本内容

FATFS fs;
FIL file;
FRESULT Res;

int main(void)
{
   char File_Name[128] = {0};
   char W_Str[128] = {0};
   char R_Str[128] = {0};

   //挂载SD卡
   Res = f_mount(&fs, "0:/", 1);
   if(Res != FR_OK) {
       //挂载失败
       printf("Mount failed to return a value of \"%d\" !\n",Res);
       return -1;
   }

   //输入创建文件的名称（不要带空格）

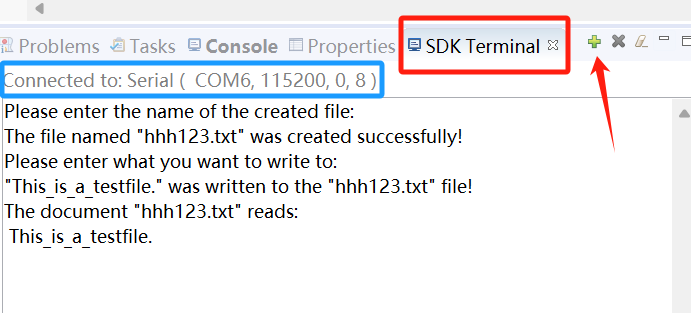

   printf("Please enter the name of the created file:\n");
   scanf("%s",File_Name);
   strcat(File_Name, ".txt");

//创建文件
f_open(&file, File_Name, FA_CREATE_ALWAYS | FA_WRITE | FA_READ);

printf("The file named \"%s\" was created successfully!\n",File_Name);

   //输入想写进文件的内容（不要带空格）
   printf("Please enter what you want to write to:\n");
   scanf("%s",W_Str);

   //写文件
   f_write(&file, W_Str, strlen(W_Str), NULL);
   printf("\"%s\" was written to the \"%s\" file!\n",W_Str,File_Name);

   //定位到文件开头
   f_lseek (&file, 0);
   //读文件
   f_read (&file, R_Str, strlen(W_Str), NULL);
   printf("The document \"%s\" reads:\n %s \n",File_Name,R_Str);

//关闭文件
f_close (&file);

return 0;
}

如果遇到了，能跳转“ff.h”

但是，f_mount函数报错的情况：

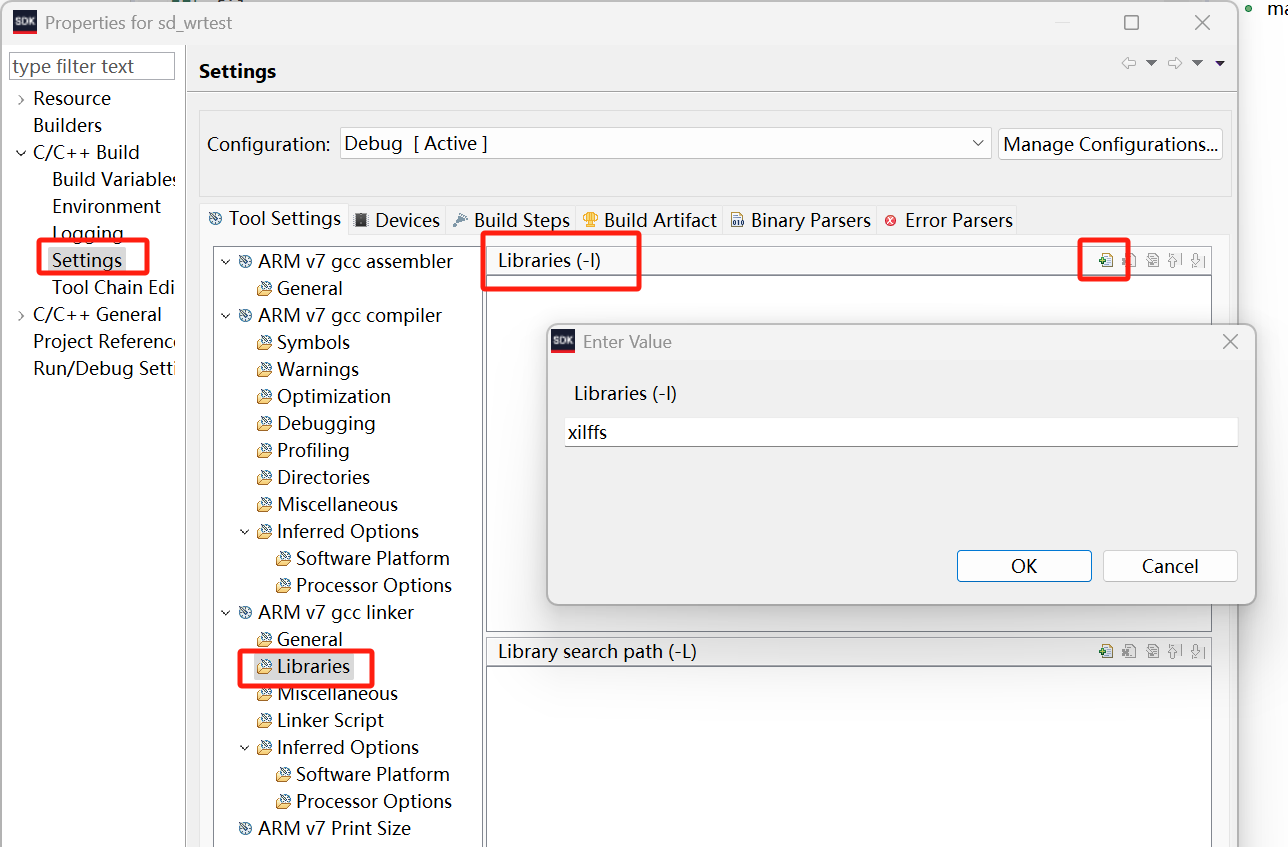

xilinx SDK 2018.3 undefined reference to `f_mount'_sdk中添加xilffs之后出现无ff.h-CSDN博客
