基于STM32的停车场车辆管理设计

摘要：本文围绕基于STM32的停车场车辆管理系统展开研究，阐述了系统设计背景与意义，详细介绍了系统总体设计方案，包括硬件设计与软件设计。在硬件设计部分，对主控芯片、停车位检测模块、显示模块、报警模块等关键硬件进行了选型与设计；软件设计部分则涵盖了系统软件架构、停车位状态检测算法、停车场状态监控与管理算法以及主要功能模块的实现。通过系统测试与调试，验证了系统的功能与性能，并对系统进行了优化与升级展望。结果表明，该系统能够有效提高停车场的管理效率和服务质量，具有较高的实际应用价值。

关键词：STM32；停车场车辆管理；硬件设计；软件设计

一、引言

1.1 研究背景与意义

随着城市化进程的加速，汽车保有量急剧增加，停车难问题日益凸显。传统的停车场管理方式效率低下，无法实时准确地掌握车位的使用情况，导致车主寻找车位的时间过长，停车场资源得不到充分利用。因此，开发一种智能化的停车场车辆管理系统具有重要的现实意义。基于STM32的停车场车辆管理系统能够实时监控停车场的空闲车位状态，自动引导车辆进入空闲车位，提高停车效率，减少能源浪费和降低交通拥堵，为停车场管理者和车主提供更加便捷的服务。

1.2 国内外研究现状

国外在智能停车场管理系统的研究方面起步较早，一些发达国家已经实现了停车场的高度智能化管理。例如，日本的一些停车场采用了先进的图像识别技术和自动化控制系统，能够快速准确地识别车辆信息，实现车辆的自动引导和计费。欧洲的一些城市则通过建立城市级的停车信息平台，实现了停车资源的共享和优化配置。

国内在智能停车场管理系统的研究方面也取得了一定的进展。近年来，随着物联网、云计算、大数据等技术的不断发展，国内涌现出了一批智能停车场管理系统解决方案。然而，目前国内的智能停车场管理系统还存在一些问题，如系统稳定性不足、功能不够完善、成本较高等。因此，研究一种基于STM32的低成本、高性能的停车场车辆管理系统具有重要的现实意义。

1.3 本文研究内容与结构安排

本文旨在设计并实现一种基于STM32的停车场车辆管理系统。具体研究内容包括系统的硬件设计、软件设计、系统测试与调试以及系统优化与升级。本文的结构安排如下：第二章介绍系统总体设计方案；第三章详细阐述硬件设计；第四章介绍软件设计；第五章进行系统测试与调试；第六章探讨系统优化与升级；第七章总结全文并展望未来。

二、系统总体设计方案

2.1 系统需求分析

根据停车场车辆管理的实际需求，本系统需要实现以下功能：

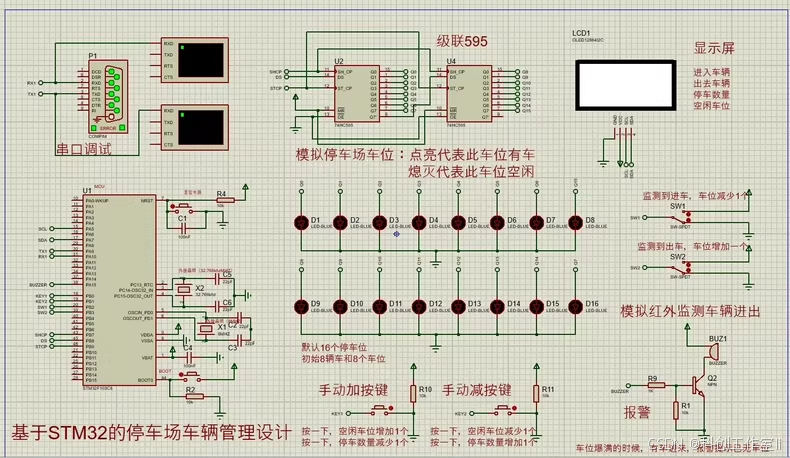

（1）设置16个模拟停车位，以LED模拟停放情况，直观显示每个车位的占用状态。
（2）能够记录车辆进出总数，并自动计算剩余空闲车位数量，为车主提供准确的停车信息。
（3）可以人工直接干预空闲车位数量设置，以满足特殊情况下的管理需求。
（4）车位满员警报：在没有空闲停车位，而有车辆要进入时，会蜂鸣器报警提示，避免车辆在停车场入口拥堵。

2.2 系统总体架构设计

本系统采用模块化设计思想，将系统划分为硬件层和软件层。硬件层主要包括主控芯片、停车位检测模块、显示模块、报警模块等；软件层主要包括系统软件架构、停车位状态检测算法、停车场状态监控与管理算法等。系统通过硬件与软件的协同工作，实现对停车场车辆的有效管理。

2.3 系统开发工具与环境

本系统采用Keil uVision5作为开发工具，Keil uVision5是一款功能强大的C语言开发系统，支持STM32系列单片机的开发。编程语言采用C语言，C语言具有简洁、高效、易于移植等优点，能够满足系统对编程语言的要求。开发环境为Windows10操作系统，该系统功能强大，可运行多种开发软件。

三、硬件设计

3.1 主控芯片选型与设计

本系统选用STM32F103系列单片机作为主控芯片。STM32F103系列单片机具有高性能、低功耗、易于编程等优点，能够满足系统对处理速度和功耗的要求。该单片机具有丰富的外设接口，如USART、SPI、I2C等，方便与其他外设进行通信。同时，STM32F103系列单片机还提供了较大的Flash存储器和SRAM存储器，可以轻松处理复杂的应用程序。

3.2 停车位检测模块设计

3.2.1 传感器选型

本系统采用超声波传感器来检测停车位的占用情况。超声波传感器通过发射和接收超声波信号，可以准确地测量出与障碍物的距离。将多个超声波传感器安装在停车场的每个车位上方，通过检测车位上方是否有车辆停放，来判断车位的占用情况。超声波传感器具有测量精度高、响应速度快、抗干扰能力强等优点，非常适合用于停车位检测。

3.2.2 电路设计

超声波传感器的电路设计主要包括发射电路和接收电路。发射电路用于产生超声波信号，接收电路用于接收反射回来的超声波信号，并将其转换为电信号进行处理。通过STM32单片机的GPIO接口控制超声波传感器的发射和接收，实现对车位占用情况的检测。

3.3 显示模块设计

3.3.1 LED显示屏选型与设计

本系统采用LED显示屏来显示停车位的状态，包括空闲车位数量、车位位置等信息。LED显示屏具有低功耗、高亮度、长寿命等优点，非常适合在停车场等室外环境下使用。通过STM32单片机的GPIO接口控制LED显示屏的显示内容，实现对停车位信息的实时显示。

3.3.2 LED指示灯设计

在每个停车位上安装LED指示灯，用于显示车位是否空闲。红灯表示车位已占用，绿灯表示车位空闲。通过STM32单片机的GPIO接口控制LED指示灯的亮灭，为车主提供直观的车位占用信息。

3.4 报警模块设计

本系统采用蜂鸣器作为报警装置。当停车场车位满员，而有车辆要进入时，STM32单片机控制蜂鸣器发出警报声，提醒车主停车场已满。蜂鸣器通过STM32单片机的GPIO接口进行控制，电路设计简单可靠。

3.5 电源模块设计

为了保证系统的稳定运行，本系统设计了可靠的电源模块。电源模块采用宽电压输入设计，可以适应不同的电源电压波动。同时，电源模块还具有过流、过压、欠压等保护功能，确保系统在异常情况下能够稳定工作。电源模块为整个系统提供稳定的电源供应，保证各个模块的正常运行。

四、软件设计

4.1 系统软件架构设计

本系统采用模块化设计，将系统划分为多个独立但又相互关联的功能模块，如停车位检测模块、停车场管理模块、显示控制模块、报警模块等。这种模块化设计不仅提高了代码的可读性和可维护性，还使得系统更加灵活，易于扩展。

4.2 停车位状态检测算法设计

4.2.1 算法原理

本系统采用超声波测距原理来检测停车位的占用情况。超声波传感器发射超声波信号，当信号遇到障碍物（车辆）时，会被反射回来，传感器接收到反射信号后，计算出超声波从发射到接收的时间，再根据超声波在空气中的传播速度，计算出传感器与障碍物之间的距离。通过比较测量距离与预设的阈值，判断车位是否被占用。

4.2.2 算法实现

在软件实现上，通过STM32单片机的定时器产生超声波发射信号，并启动定时器计时。当接收到反射信号时，停止定时器计时，读取定时器的计数值，计算出超声波的传播时间，进而得到测量距离。将测量距离与预设的阈值进行比较，如果测量距离小于阈值，则判断车位被占用；否则，判断车位空闲。

4.3 停车场状态监控与管理算法设计

4.3.1 车辆进出计数算法

本系统通过记录车辆的进出次数来计算剩余空闲车位数量。当车辆进入停车场时，系统检测到车位状态从空闲变为占用，车辆进入计数器加1；当车辆离开停车场时，系统检测到车位状态从占用变为空闲，车辆离开计数器加1。剩余空闲车位数量等于总车位数减去车辆进入计数器的值加上车辆离开计数器的值。

4.3.2 人工干预算法

为了满足特殊情况下的管理需求，本系统设计了人工干预算法。通过按键或其他输入设备，管理员可以手动设置空闲车位数量。当管理员输入空闲车位数量后，系统将该数值保存，并更新显示模块和报警模块的状态。

4.3.3 满员报警算法

当剩余空闲车位数量为0时，系统判断停车场已满员。此时，如果有车辆要进入停车场，系统控制蜂鸣器发出警报声，提醒车主停车场已满。同时，系统将满员状态信息发送到显示模块进行显示。

4.4 主要功能模块实现

4.4.1 停车位检测模块实现

停车位检测模块主要负责实时检测停车位的占用情况。通过调用停车位状态检测算法，获取每个车位的占用状态，并将状态信息存储到相应的变量中。同时，将车位状态信息发送到显示模块和停车场管理模块进行处理。

4.4.2 停车场管理模块实现

停车场管理模块主要负责接收停车位检测模块发送的车位状态信息，进行数据处理和车位分配决策。根据车辆进出计数算法和人工干预算法，计算剩余空闲车位数量，并更新车辆进出计数器和空闲车位数量变量。同时，根据满员报警算法，判断停车场是否满员，并控制报警模块的工作。

4.4.3 显示控制模块实现

显示控制模块主要负责将停车位状态和停车场管理信息显示在LED显示屏和LED指示灯上。根据停车位检测模块和停车场管理模块发送的信息，控制LED显示屏显示空闲车位数量、车位位置等信息，控制LED指示灯显示车位是否空闲。

4.4.4 报警模块实现

报警模块主要负责在停车场满员时发出警报声。当停车场管理模块判断停车场满员时，向报警模块发送报警信号，报警模块控制蜂鸣器发出警报声。

五、系统测试与调试

5.1 功能测试

功能测试旨在验证系统的各项功能是否按照设计要求正确实现。本系统设计了多种测试用例，包括正常停车、异常停车、人工干预空闲车位数量设置、车位满员报警等场景。通过模拟用户操作来检测系统响应的正确性。测试结果表明，系统在大多数情况下能够正确响应，但在某些特殊情况下，如传感器故障，可能会导致车位状态检测错误。针对这一问题，我们对系统代码进行了优化，增加了传感器故障检测和处理机制。

5.2 性能测试

性能测试主要关注系统在不同负载下的表现。本系统通过逐渐增加停车场内车辆的数量，测试系统的响应时间、吞吐量和稳定性等指标。测试结果显示，在系统负载较轻时，系统表现出良好的性能；但在负载较重时，系统响应时间明显增加，吞吐量下降。为解决这一问题，我们对系统架构进行了优化，采用了多任务并发处理技术，提高了系统的并发处理能力。

5.3 调试与优化

在测试过程中发现的问题，我们进行了详细的记录和分析，并制定了相应的调试方案。通过单步调试、查看日志等手段，我们找到了问题的根源，并对代码进行了修正。修正后的系统重新进行了测试，确保问题得到了彻底解决。同时，我们对系统的代码进行了优化，提高了代码的执行效率，减少了系统的资源占用。

六、系统优化与升级

6.1 硬件优化

未来，我们可以考虑采用更高性能的STM32系列单片机，例如STM32F7或STM32H7系列，以提供更强的计算能力和更快的处理速度。同时，我们可以优化外围电路设计，如采用更高速的通信接口、更稳定的电源模块等，以提高系统的稳定性和可靠性。

6.2 软件升级

我们可以对现有的软件架构进行优化，提高代码效率和可维护性。同时，我们可以引入更先进的算法和模型，如深度学习算法，用于更准确地预测车位的使用情况，从而为用户提供更智能的车位推荐和预约服务。我们还可以考虑开发移动应用或微信小程序，方便用户通过手机随时查看车位信息和进行相关操作。

6.3 功能扩展

为了进一步提高用户体验和管理效率，我们可以将停车场车辆管理系统与其他相关系统进行集成与联动。例如，我们可以将车位管理系统与智能导航系统相结合，为用户提供从出发地到停车场的最佳导航路径和车位推荐；我们还可以将车位管理系统与智能支付系统相结合，实现自动计费和无感支付功能；我们还可以将车位管理系统与智能安防系统相结合，实现车位监控、异常检测和报警等功能。

七、结论与展望

7.1 研究成果总结

本研究设计并实现了基于STM32的停车场车辆管理系统。该系统通过硬件与软件的协同工作，实现了对停车位的实时检测、车辆进出计数、空闲车位数量显示、人工干预空闲车位数量设置以及车位满员报警等功能。经过系统测试与调试，验证了系统的功能与性能，结果表明该系统能够有效提高停车场的管理效率和服务质量，具有较高的实际应用价值。

7.2 不足与展望

虽然本研究取得了一定的成果，但仍存在一些不足之处。例如，系统的传感器在复杂环境下可能会受到干扰，导致车位状态检测不准确；系统的功能还不够完善，如缺乏车位预约功能。未来，我们将继续对系统进行优化和升级，提高系统的稳定性和可靠性，扩展系统的功能，为用户提供更加便捷、高效的停车场车辆管理服务。同时，我们将关注新技术的发展，如物联网、云计算、大数据等，将这些技术应用到停车场车辆管理系统中，实现停车场的智能化、信息化管理。
