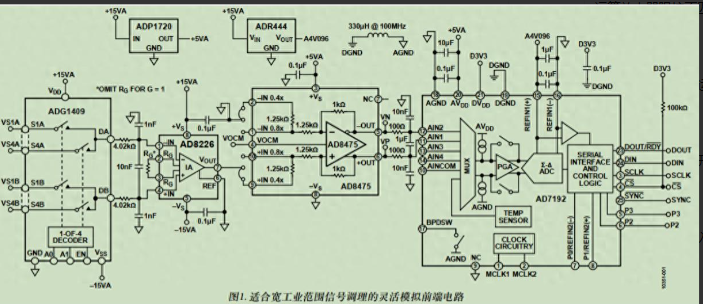

以下从功能模块拆解、信号流向、关键器件作用三方面解析该模拟前端电路，结合工业信号调理场景说明设计逻辑：

一、电路功能定位

这是一套宽工业范围信号调理的模拟前端，核心作用：



• 适配多种类型工业传感器信号（如电压、电流、差分信号）；
• 实现信号放大、滤波、多路选择，为后端 ADC（AD7192）提供高质量输入；
• 具备电源管理和噪声抑制，满足工业环境（宽温、强干扰）需求。

二、模块拆解与信号流程

信号从左至右流动，可分为传感器输入→多路选择→放大调理→ADC 采集四大环节：

1. 传感器输入与多路选择（左侧模块）

• 器件：ADG1409（多路开关）、1-OF-4 DECODER（译码器）
• 功能：支持4 路差分输入（VS1A/S1A、VS4A/S4A、VS1B/S1B、VS4B/S4B），覆盖不同传感器信号；译码器通过 A0/A1/EN 控制 ADG1409 通道切换，实现多路信号分时采集（如轮询 4 路传感器）；串联的 4.02kΩ 电阻 + 1nF 电容构成RC 滤波，抑制高频噪声（如电磁干扰）。

2. 信号放大调理（中间模块）

• 器件：AD8226（仪表放大器）、AD8475（差分放大器）
• AD8226 作用：作为可编程增益放大器（PGA），通过 Rg 调节增益（公式：G=1+49.4kΩ/Rg ），适配不同幅度的传感器信号（如小信号压力传感器、大信号电压变送器）；差分输入设计抑制共模噪声（如工业环境中的地环路干扰）。
• AD8475 作用：对 AD8226 输出的差分信号进一步缓冲与电平转换，匹配后端 ADC 的输入范围；内部电阻网络（1.25kΩ、1kΩ）构成固定增益（典型增益 = 2），同时提供高共模抑制比（CMRR），确保信号精度。

3. ADC 采集与数字接口（右侧模块）

• 器件：AD7192（24 位 Σ-Δ ADC）
• 核心功能：高分辨率采集：24 位 Σ-Δ 架构适合工业场景的微弱信号（如传感器毫伏级输出），配合前端放大可达 μV 级分辨率；集成功能：内置 PGA（可编程增益）、温度传感器、时钟电路，简化系统设计；数字接口：通过 SPI（DIN/DOUT/SCLK/CS）与控制器通信，支持工业设备的数字化集成。

4. 电源管理与噪声抑制

• 电源模块：ADP1720（+15VA 转 + 5VA）、ADR444（+5VA 转高精度 2.5V 基准）为系统提供稳定电源；正负 15V 电源（±15VA）给模拟器件（AD8226、AD8475）供电，保证信号调理的动态范围；去耦电容（0.1μF、1μF）就近放置，抑制电源纹波（如开关电源噪声）。
• 接地设计：区分模拟地（AGND）和数字地（DGND），通过单点连接（如 AD7192 的 AGND/DGND 引脚）避免数字噪声串扰模拟信号；电感（330μH）+ 电容构成电源滤波，进一步隔离模拟与数字电源噪声。

三、工业场景适配性设计

1. 宽信号范围兼容

• 支持差分 / 单端输入、多量程信号（通过 AD8226 增益调节），适配：小信号：热电偶（μV 级）、应变片（mV 级）；大信号：电压变送器（0-10V）、电流环（4-20mA→通过电阻转电压）。

2. 噪声抑制策略

• 硬件滤波：RC 滤波（输入级）、电源去耦（每模块就近去耦）、地隔离（模拟 / 数字地分开）；
• 器件选型：AD8226（高 CMRR）、AD8475（低噪声）、AD7192（Σ-Δ 架构抗混叠），从信号链全环节抑制噪声。

3. 可靠性设计

• 电源保护：ADR444（基准源）、ADP1720（LDO）提供稳定电源，避免电压波动影响信号精度；
• 工业温度范围：器件均支持宽温（如 AD8226 支持 - 40℃~+125℃ ），适配工业现场恶劣环境。

四、典型应用场景

这套电路可直接用于：



• 工业过程控制：采集压力、温度、流量传感器信号，通过 PLC/DCS 实现闭环控制；
• 智能仪表：如高精度万用表、数据采集仪，利用 24 位 ADC 实现 μV 级测量；
• 状态监测：对电机振动（加速度传感器）、电池电压（多串电池组）等信号进行长期监测。

五、总结

该电路通过模块化设计（多路选择→放大→ADC），实现了工业信号调理的灵活性、高精度、高可靠性。关键在于：



• 利用仪表放大器（AD8226）适配多类型信号；
• 通过差分放大（AD8475）和地隔离抑制噪声；
• 24 位 ADC（AD7192）保障工业场景所需的高分辨率。



理解各模块的信号流向和器件作用，可快速复用于同类工业采集系统，或基于此优化（如更换增益电阻、扩展输入通道）。
