一、推挽电路（Push-Pull Circuit）

1. 原理

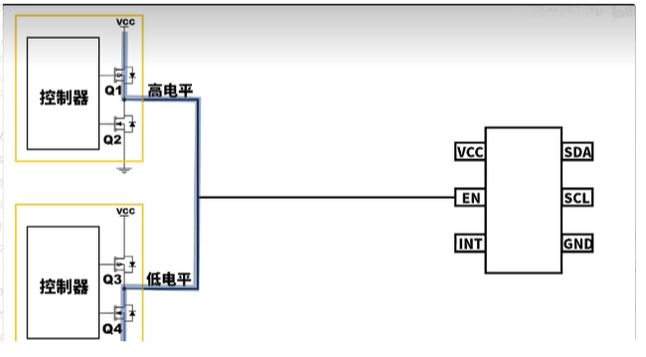

• 基本结构：由两个对称的开关管（如三极管或 MOSFET）组成，一个为上管（NPN 或 PMOS），一个为下管（PNP 或 NMOS）。工作逻辑：当上管导通、下管截止时，输出高电平（推电流）；当下管导通、上管截止时，输出低电平（拉电流）；两管交替工作，避免同时导通（防止电源短路）。
• 核心特点：输出能力强，可提供较大的驱动电流（推挽电流）。电平转换速度快，适用于高频场景。输出电平由电源电压直接决定（如 VCC 或 GND）。

2. 典型应用场景

• 功率放大电路（如音频功放）：

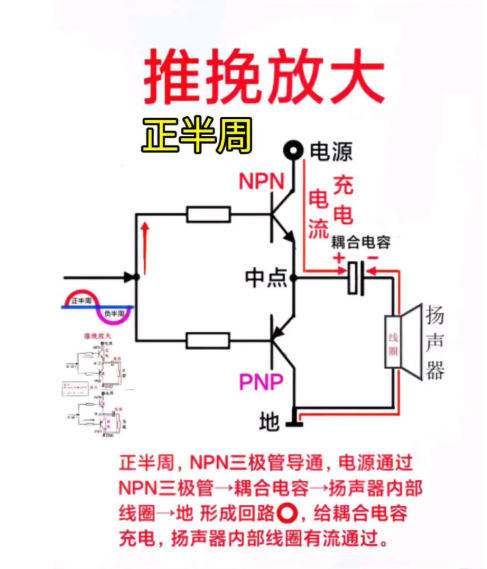

  利用推挽结构实现大功率信号输出，例如乙类功率放大器，上管和下管分别放大信号的正半周和负半周，提高效率。
• 数字逻辑电路（如 CMOS 反相器）：
  在 CMOS 门电路中，PMOS 和 NMOS 组成推挽结构，实现快速的高低电平切换，驱动后续负载（如其他逻辑门或外设）。
• 电机驱动与电源转换：直流电机正反转控制：通过推挽电路切换电机两端电压极性。开关电源（如逆变器）：利用推挽拓扑实现高频电能转换。
• 通信接口驱动：
  如 USB、以太网等高速接口，需要强驱动能力以保证信号完整性。

二、开漏电路（Open Drain Circuit）

1. 原理

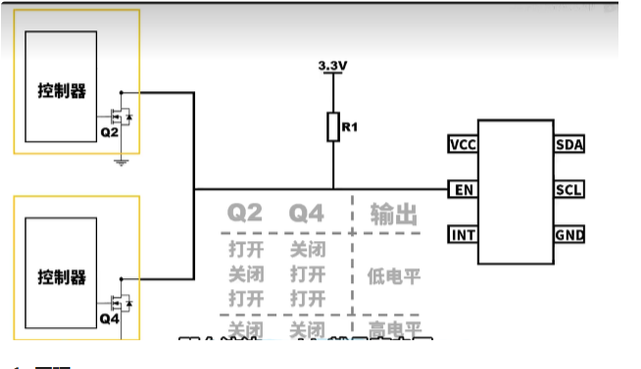

• 基本结构：仅使用一个下管（NMOS 或三极管），输出端不直接连接电源，需外接上拉电阻（Pull-Up Resistor）至电源。工作逻辑：当开关管导通时，输出接地（低电平，灌电流）；当开关管截止时，输出端悬空，由上拉电阻拉至高电平（需外部提供电源）。
• 核心特点：输出电平由外部上拉电阻的电源决定，可实现电平转换（如 3.3V 电路驱动 5V 设备）。支持 “线与”（Wired-AND）功能：多个开漏输出可并联，共用一个上拉电阻，仅当所有输出均为高阻时，总线才为高电平（任一输出拉低则总线为低）。驱动能力取决于上拉电阻阻值和电源电压，高速场景需合理选择电阻值（阻值过小耗电多，过大则响应慢）。

2. 典型应用场景

• 电平转换与接口扩展：不同电压域的设备通信（如 MCU 的 3.3V IO 驱动 5V 的传感器）。I2C、SMBus 等总线协议：多设备共享总线，通过开漏结构实现 “线与” 和仲裁。
• 多设备通信总线：如 SPI（某些模式下）、CAN 总线（部分物理层），支持多主设备竞争总线控制权。
• 报警与状态指示：多个故障检测模块共用一个报警输出引脚，任一模块触发故障时拉低总线。
• 低成本驱动场景：驱动 LED、继电器等简单负载，通过上拉电阻匹配负载电压（如 LED 灯串接限流电阻至上拉电源）。
• 高阻态应用：需要输出端在不工作时呈高阻态（如三态总线），避免干扰其他电路。

三、推挽电路 vs 开漏电路：核心区别

四、应用选择建议

• 优先选推挽电路：
  需要强驱动能力、高速开关或固定电平输出的场景（如电机驱动、音频功放）。
• 优先选开漏电路：
  需要电平转换、多设备总线通信（如 I2C）、线与功能或低成本驱动简单负载的场景。

推挽电路只需要一个从机控制电平，就可以切换状态。

推挽电路需要两个从机控制电平，切换状态。


实际设计中，可结合需求灵活搭配，例如通过开漏输出驱动推挽结构，进一步增强驱动能力或实现电压转换。
