问题现象：

调试过程与发现：

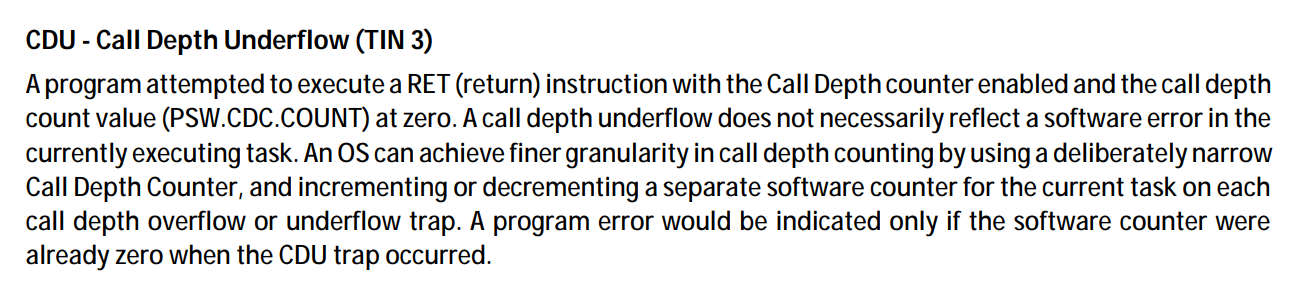

关于 Call Depth Underflow (CDU) Trap 的解释 :

问题现象：

在基于英飞凌 TC3XX 系列芯片的系统中调用接口对外部 Flash 芯片执行数据存储操作时，系统发生持续复位。然而，如不调用该存储接口，系统则运行正常，不会发生复位。

调试过程与发现：

复位原因追踪：调用存储接口后，系统触发 Trap（硬件异常），进而激活看门狗（Watchdog）导致芯片不断复位。

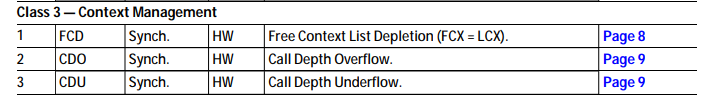

Trap 类型识别：触发的 Trap 类型为 Class 3 TIN3 (Call Depth Underflow - 调用深度下溢)。
表层原因分析： MCU 通过 SPI 接口从 Flash 芯片读取数据时，访问地址超出了 Flash 的有效地址范围，该非法访问直接触发了 Trap。
根本原因锁定： 地址错误导致计算得出的待读取数据长度异常增大。该过程执行时，从 Flash 读取的大量数据覆盖了栈空间中的其他关键数据（例如函数返回地址或上下文信息），破坏了程序正常运行所需的栈结构。
