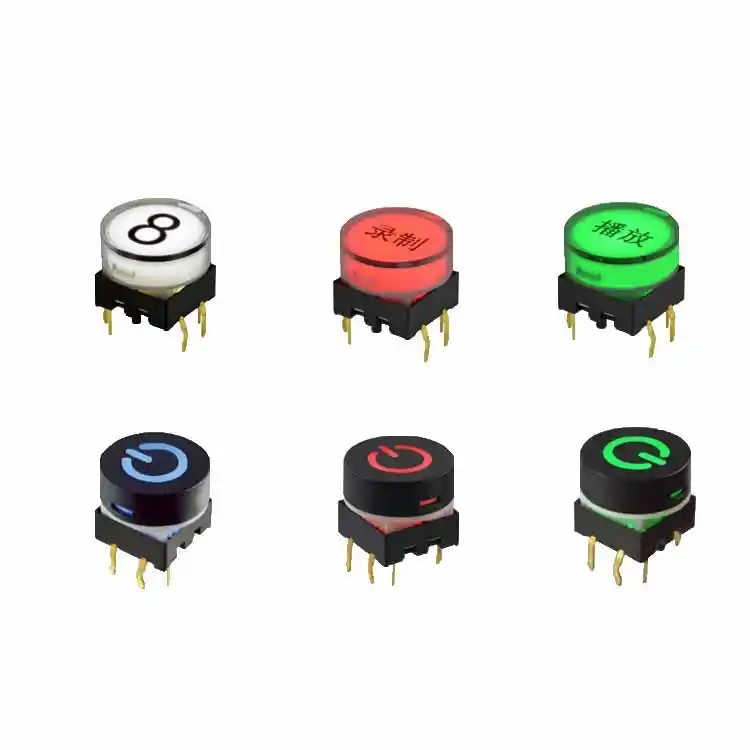

带灯开关在现代电气系统中扮演着双重角色：它不仅提供可靠的电路通断控制，其内置的指示灯功能（通常在开关断开时亮起）更是极大提升了用户体验与安全性，尤其在夜间或光线不足的环境下，能快速定位开关位置。

一、使用方法

1. 基本操作：

   • 开启电路： 按下开关的“开”按钮或拨动到“开”(ON)位置。此时，开关主触点闭合，受控电器（如灯具、设备）得电开始工作。通常情况下，内置指示灯会熄灭（也有部分设计在开启时亮不同颜色灯，但断开亮灯指示位置是最主流设计）。

   • 关闭电路： 按下开关的“关”按钮或拨动到“关”(OFF)位置。此时，开关主触点断开，受控电器断电停止工作。内置指示灯会亮起（通常是柔和的夜光，如红色、蓝色、绿色或白色），清晰地指示开关的位置。

2. 指示灯意义：

   • 指示灯亮（开关在OFF位）： 明确显示开关位置，方便黑暗中寻找；同时微弱亮光也间接表明开关电源回路是正常的（有电压供给指示灯回路）。

   • 指示灯灭（开关在ON位）： 表明电器正在工作。若此时指示灯该灭不灭，可能是指示灯回路或主回路存在故障（如负载故障导致指示灯回路异常导通）。

二、工作原理与电路控制

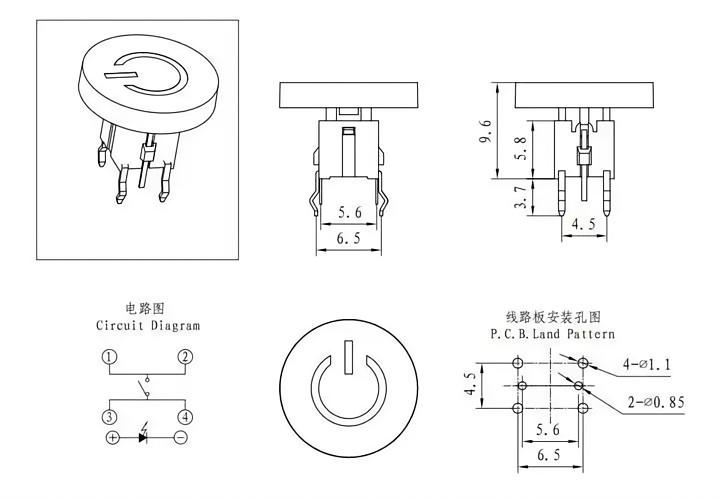

带灯开关的核心在于在标准开关结构上集成了一个并联的指示灯回路。

1. 基本开关功能： 与普通开关相同，通过机械动作（按压、翘板、旋转）驱动内部触点（通常是银合金触点）闭合或断开，从而控制主电路（火线）的通断。

2. 指示灯回路工作原理：

   • 关键元件: 指示灯（通常是氖泡或LED）与一个限流电阻串联。

   • 电路连接：

     • 指示灯回路一端连接在开关的输入端（火线L）。

     • 指示灯回路另一端连接在开关的输出端（负载线L1）。

   • 工作状态分析：

     • 开关断开（OFF）： 主触点断开，负载无电。此时，指示灯回路通过限流电阻、指示灯本身、负载（如灯泡），最终连接到零线（N），形成完整的回路。微弱的电流（通常小于1mA）流过指示灯，使其发光。这个回路依赖于负载的存在（负载相当于指示灯回路的一部分）。

     • 开关闭合（ON）： 主触点闭合，负载得电正常工作。此时，开关的输入端（L）和输出端（L1）几乎处于等电位（忽略微小压降）。指示灯回路两端的电压差接近于零，指示灯熄灭。

3. 电路控制特点：

   • 并联关系： 指示灯回路与开关的主触点是并联关系。

   • 依赖负载： 指示灯在OFF状态下亮起，必须依赖于负载的存在和负载对电流的导通特性。对于传统的白炽灯、卤素灯等阻性负载，此回路工作正常。但对于电子开关（如某些调光开关）、容性负载或某些低功耗LED/节能灯，其内部电路可能无法为指示灯回路提供足够的通路（阻抗太高），导致指示灯在OFF状态下出现：

     • 微亮/闪烁： 负载内部电容充电或微弱漏电流导致。

     • 完全不亮： 负载阻抗过大，回路无法形成。

   • 解决方案： 为了解决与低功耗负载的兼容性问题，现代带灯开关（尤其是LED指示型）常采用以下改进：

     • 使用更低工作电流的LED。

     • 增加泄放电阻： 在负载两端并联一个适当阻值的电阻（如220KΩ/0.5W），为指示灯回路提供额外通路。但这会略微增加待机功耗（约0.2-0.5W）。

     • 先进的电子电路设计： 更复杂的恒流源或检测电路。

三、核心参数与性能指标

1. 额定参数：

   • 额定电压 (Ue)： 开关设计使用的最大工作电压，常见为交流250V（适用于220-240V系统）。

   • 额定电流 (Ie)： 开关在额定电压下能安全可靠接通、承载和分断的最大电流。家用墙壁开关常见6A, 10A, 16A。工业设备面板开关电流范围更广。

   • 额定频率： 通常为50/60Hz。

2. 电气性能：

   • 绝缘电阻： 开关断开触点间、带电部件与金属外壳/安装件间，在DC 500V测试电压下的电阻值，要求极高（通常 > 100 MΩ）。

   • 介电强度（耐压）： 开关应能承受规定时间的特定交流电压而不发生闪络或击穿。例如，家用开关常测试AC 2000V/1min（不同标准要求不同）。

   • 接触电阻： 开关闭合时，触点间的电阻值，要求尽可能小（通常 < 50 mΩ），以减少发热和压降。

   • 指示灯的电气参数： 工作电压、工作电流、功耗（通常很低，< 0.5W）。

3. 机械性能：

   • 操作力： 操作开关所需的力。需平衡“防误触”和“操作舒适性”。墙壁翘板开关通常在1.5N - 5N之间。工业按钮开关可能更高。

   • 操作行程： 操作部件（按键、翘板）从初始位置到动作完成所需的位移距离。

   • 机械寿命： 开关在不带电状态下，能承受的操作次数（仅考核机械结构）。家用优质开关可达50,000 - 100,000次以上。工业设备开关可达数百万次。

   • 电气寿命： 开关在额定负载下（通断额定电流），能承受的操作次数（考核触点的电磨损）。通常低于机械寿命，如10,000 - 40,000次（家用），工业级更高。

   • 防护等级 (IP Code)： 对固体异物侵入（第一位数字）和防水（第二位数字）能力的评级。室内墙壁开关通常IP20（防尘一般，不防水）。工业或户外用开关需更高等级（如IP65, IP67）。

4. 寿命次数：

   • 如上述，需区分机械寿命和电气寿命。产品规格书会明确标注测试条件（如负载类型、电流、电压）下的寿命值。IEC 60669-1等标准规定了测试方法。

5. 温度范围：

   • 工作温度范围： 开关能正常工作并保证性能的环境温度范围。家用开关通常 -25°C 到 +60°C 或 +40°C。

   • 存储温度范围： 开关在不工作时能承受的环境温度范围，通常比工作范围更宽（如 -40°C 到 +70°C）。

   • 端子温升： 开关在额定电流下长时间工作，其电气连接端子的温度升高值（相对于环境温度），有严格限制（如< 45K），以确保安全。

四、材料与工艺

1. 外壳/面板：

   • 材料： 广泛使用热塑性塑料，如聚碳酸酯(PC)、PC/ABS合金。要求高阻燃性（UL94 V-0级）、高抗冲击性、良好的绝缘性、耐热变形、抗UV老化（尤其浅色）、易加工、表面质感好。

   • 工艺： 注塑成型。表面处理有丝印、IMD（模内装饰）、喷涂、电镀等，用于标识、美化及提升耐磨性。

2. 内部结构件/触点支架：

   • 材料： 工程塑料（尼龙PA、PBT等）或金属（磷青铜、不锈钢钢片），要求机械强度高、尺寸稳定、耐电弧。

   • 工艺： 注塑或冲压成型。

3. 触点：

   • 材料： 银合金是绝对主流（如银氧化锡 AgSnO2, 银氧化镉 AgCdO - 后者因环保受限, 银镍 AgNi）。银导电性好、接触电阻低、熔点较高。合金化提升抗熔焊、耐电弧侵蚀、抗材料转移能力。

   • 工艺： 铆接或焊接在载流片上。高品质开关触点厚实、接触面大。

4. 载流片/端子：

   • 材料： 高导电率、弹性好的铜合金，如磷青铜、黄铜。表面常镀锡或镀银防氧化、改善接触。

   • 工艺： 精密冲压成型。

5. 操作机构：

   • 材料： 塑料、弹簧钢片。

   • 工艺： 注塑、冲压、弹簧制造。设计需确保动作干脆、到位清晰（“咔哒”感）、复位可靠。常见有“跷跷板”式、按压弹簧式、滑动式等。

6. 指示灯组件：

   • 光源： 氖泡(Neon)：传统可靠，寿命长，耐压高，但亮度较低、需较高启辉电压、功耗稍大。LED：现代主流，亮度高、颜色丰富、功耗极低、体积小，但需关注其反向耐压和与低功耗负载的兼容性。

   • 限流/分压电阻： 高精度、高可靠性电阻（金属膜或厚膜）。

   • 工艺： 通常将LED/氖泡和电阻焊接或压接在小PCB或导线束上，再组装入开关。

7. 导线连接：

   • 方式：

     • 螺钉接线端子： 最传统可靠，适用各种线径（需压接端子或绕圈），连接牢固。

     • 快速接线孔（Push-in / Spring Clamp）： 方便快捷，插入即用，适合单股硬线或带冷压端头的多股线。对线径要求严格。

   • 工艺： 端子结构精密，弹簧片需保证足够的接触压力和弹性。

五、应用领域

带灯开关凭借其定位指示功能，广泛应用于需要快速、安全定位操控点的场景：

1. 建筑电气：

   • 住宅/公寓： 卧室、走廊、楼梯间、门厅等光线较暗处墙壁开关。

   • 酒店/宾馆： 客房床头总控开关、走廊开关。

   • 办公楼/商场： 公共区域、设备间开关。

2. 家用电器：

   • 电热水器、暖风机、浴霸、抽油烟机、消毒柜、微波炉等设备的电源或功能开关。

3. 工业设备与控制面板：

   • 机床、生产线控制柜、配电盘上的电源开关、急停按钮（常带红色LED指示）、设备启停按钮。

   • 仪器仪表的电源开关。工业应用更强调高寿命、高防护、抗干扰。

4. 医疗设备：

   • 诊断设备、治疗仪器操作台的电源和控制开关，要求高可靠性、易清洁性。

5. 交通运输：

   • 船舶、房车内部的照明控制开关。

六、安装方式

1. 嵌入式安装（暗装）：

   • 最常见于建筑墙壁。

   • 步骤：

     1. 在墙体开孔，预埋接线底盒（标准86盒、118盒等）。

     2. 将电源线（火线L、零线N、地线PE）引入底盒。

     3. 将开关的固定架（如果有）或开关本体用螺丝固定在底盒上。

     4. 按接线图连接导线：火线接开关输入端(L)，开关输出端(L1)接灯具火线，零线(N)和地线(PE)通常直接连接（开关本身不接零/地，但底盒内需确保灯具零线和地线连接正确）。

     5. 将开关面板（按键部分）对准卡扣或螺丝孔位，压入或固定到开关框架/底盒上。

   • 特点： 美观、节省空间、安全（电线不外露）。

2. 表面式安装（明装）：

   • 常见于改造项目、临时布线、工业设备表面、控制柜门板。

   • 步骤：

     1. 将开关的明装底盒（通常自带）用膨胀螺丝或自攻螺丝固定在墙面或安装板上。

     2. 将电源线引入底盒。

     3. 开关本体固定在明装底盒上（通常用螺丝）。

     4. 按接线图连接导线（同暗装）。

     5. 盖上开关面板（通常已集成在开关本体上）。

   • 特点： 安装简便、无需开槽埋盒，电线走明线或线槽。相对不够美观。

七、安全注意事项

1. 断电操作： 安装、更换、维修开关前，务必切断相关回路的总电源，并使用验电笔确认无电！

2. 正确接线： 严格区分火线(L)、零线(N)、地线(PE)，按开关标识或说明书接线。火线必须接入开关控制。

3. 负载匹配： 开关额定电流必须大于或等于所控负载的最大工作电流。勿超负荷使用。

4. 导线规格： 连接开关的电线截面积需满足负载电流要求。

5. 可靠固定： 开关本体和面板需安装牢固，无松动。

6. 防潮防尘： 根据安装环境选择相应防护等级(IP)的开关。潮湿场所（如浴室）需选用防溅型(IP44或更高)并安装在干区。

7. 兼容性注意： 使用带灯开关控制低功耗LED/节能灯时，需确认开关兼容性或按需加装泄放电阻（可能需专业人员操作）。

总结

带灯开关通过巧妙地在标准开关结构上并联指示灯回路，实现了位置指示功能，极大提升了用户便利性和安全性。其性能涵盖了严格的电气参数（电压、电流、绝缘、寿命）、机械参数（操作力、行程、寿命）以及环境适应性（温度、防护）。核心部件如阻燃外壳、银合金触点、铜合金载流片及氖泡/LED指示灯的设计选材与精密制造工艺，共同保障了其长期可靠运行。从家居照明到工业设备控制，带灯开关已成为现代电气控制中不可或缺且人性化的重要组件。正确选择符合应用需求（电流、负载类型、防护等级、安装方式）的带灯开关，并严格按照安全规范进行安装和使用，是发挥其功能、保障用电安全的关键。
