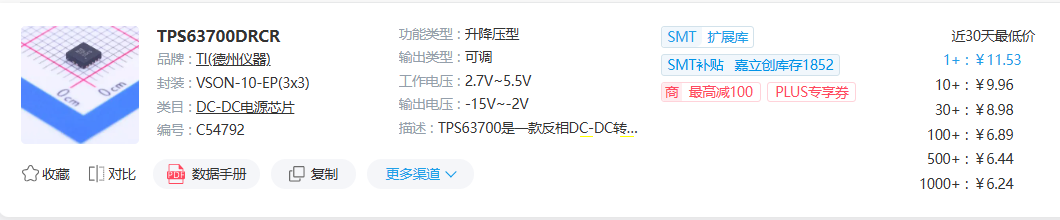

一般在波形生成等信号发生或处理电路中，运放一般都是正负电源供电，而一般DCDC都只有正向升压，如果需要负电压，还得专门的负电压芯片，而且与正电压相比价格也相差很多倍。

如果需要便宜又方便的正负电源，除了使用变压器和专用的DCDC芯片，就得选用新的方案。

1 最开始测试了直接利用电容充放电来产生正负电源，

如下图，电路已验证。

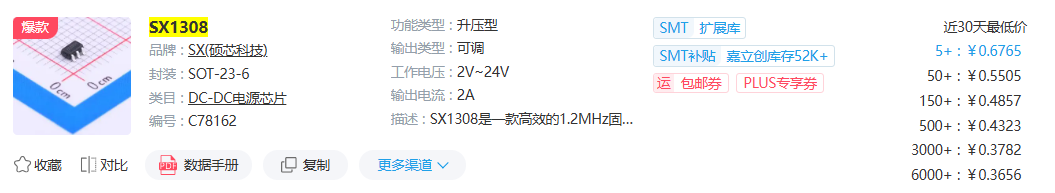

使用十分便宜的DCDC芯片，可以将普通锂电池3.7V电压，升压到+5V和-4.7v,由于只有正电压有反馈，所以负电源负载变化时，电压会波动，不是很稳定。

2 只能改变一下思路，直接利用DCDC的原理，

先仿真一下。

可以看到，电压从+3.6V变到了-10V以下，还带了20欧姆负载。

V1作为输入的电源，V2作为PWM信号，因为一般升压DCDC芯片都是控制电感连接GND，所以V2和Q2共同模拟DCDC芯片的SW引脚。

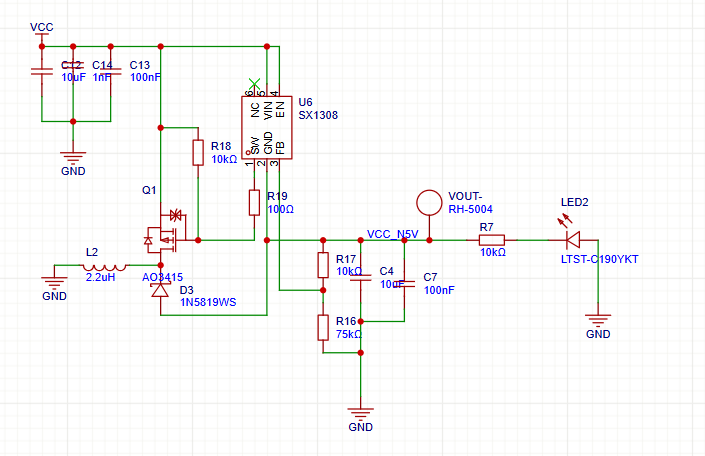

3 根据仿真电路，修改实际的电路

（还未验证，不知道效果如何）
