【Mini-F5265-OB开发板试用测评】硬件SPI方式驱动LCD屏
本文介绍了使用MM32F5260开发板硬件SPI驱动1.77寸ST7735S彩屏的过程。作者最初尝试GPIO模拟SPI失败后，改用硬件SPI方案，详细说明了开发板与LCD屏的硬件连接（PA5作为SCLK，PA7作为MOSI等）。提供了初始化代码和关键函数实现，包括SPI配置、GPIO设置和基本显示控制。文章还分享了实际连接图片、管脚定义以及颜色定义等开发细节，为SPI驱动LCD屏提供了可行的实现方
·
一、引言
年关将近，今日周末来分享一下，使用硬件SPI方式驱动LCD彩屏，其实前段时间尝试使用GPIO口去模拟SPI通信，驱屏失败了，然后转而硬件方式驱动。该屏是基于ST7735S方案的，屏尺寸为1.77寸，分辨率128*160。得捷电子商城上购屏链接：AFL128160A0-1.77N12NTM-ANO
二、硬件接口

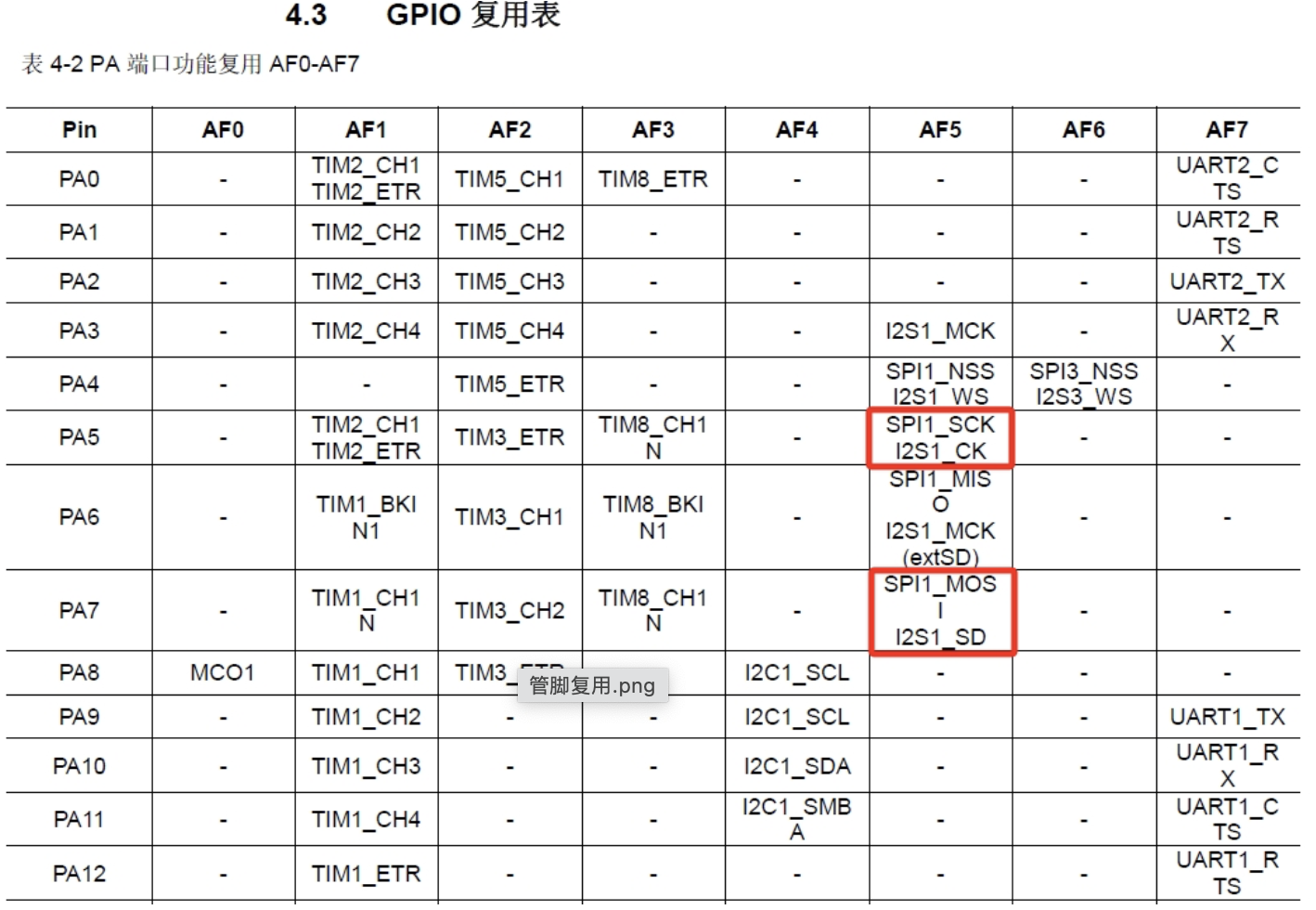

根据产品手册，可知PA5可复用成SPI1的SCLK，PA7可复用成MOSI。

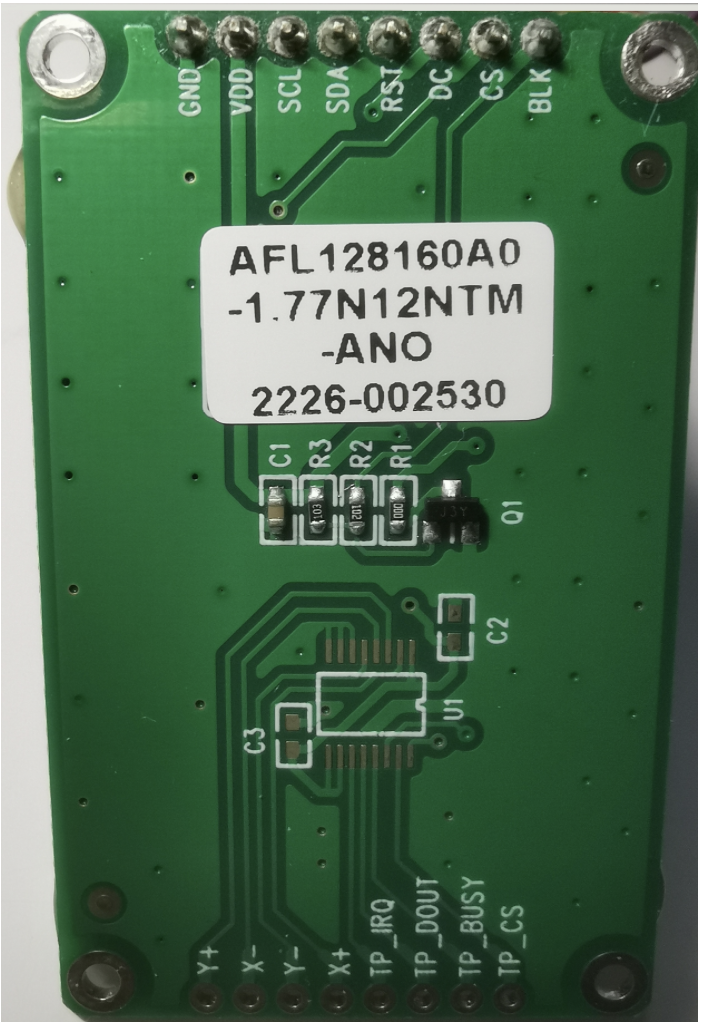

TFT-LCD屏的管脚定义

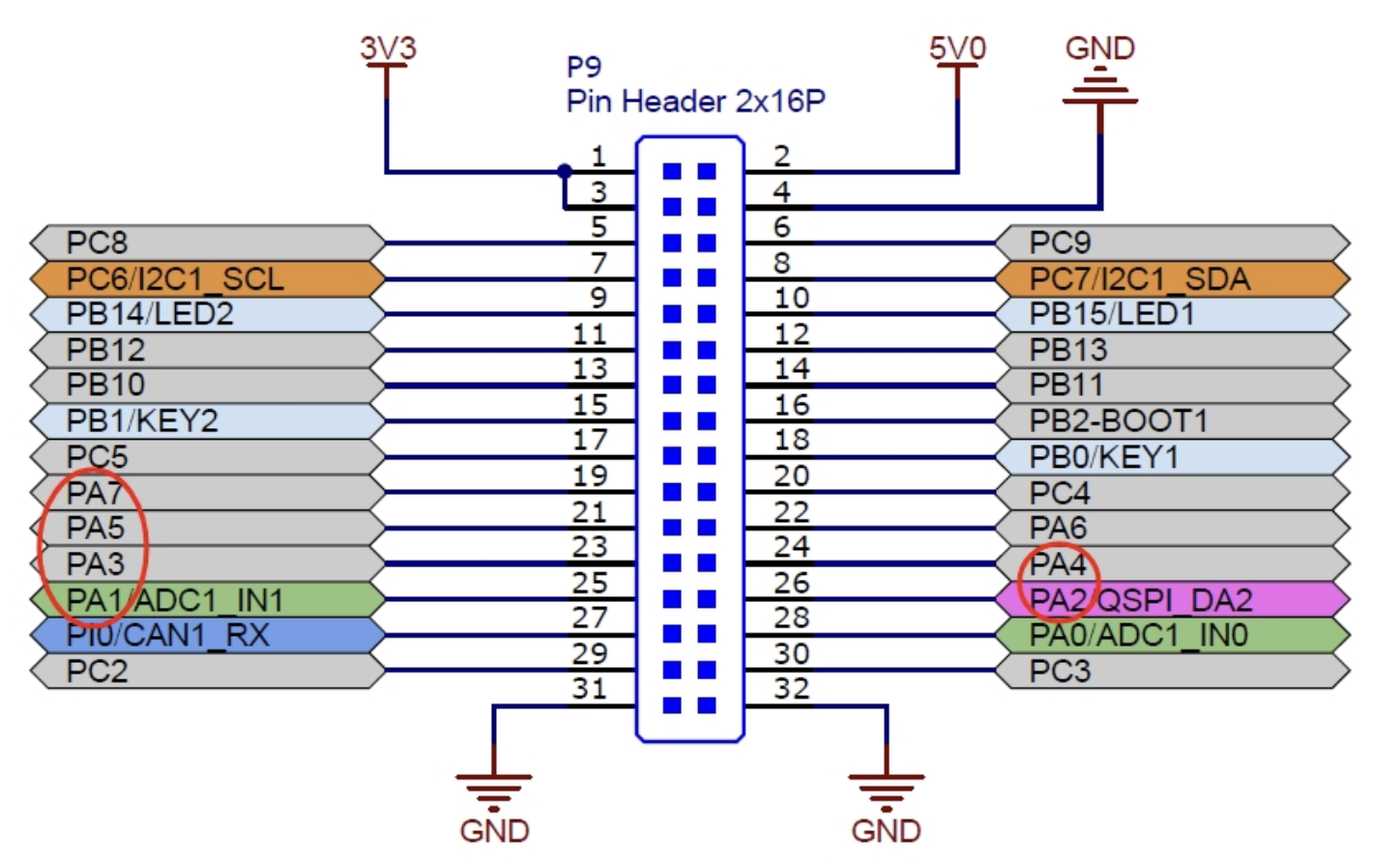

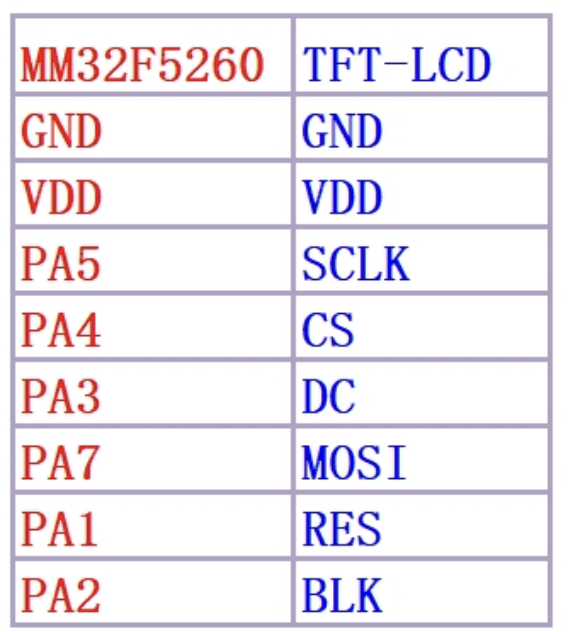

MM32F5260开发板与TFT-LCD屏的管脚连接对应关系：

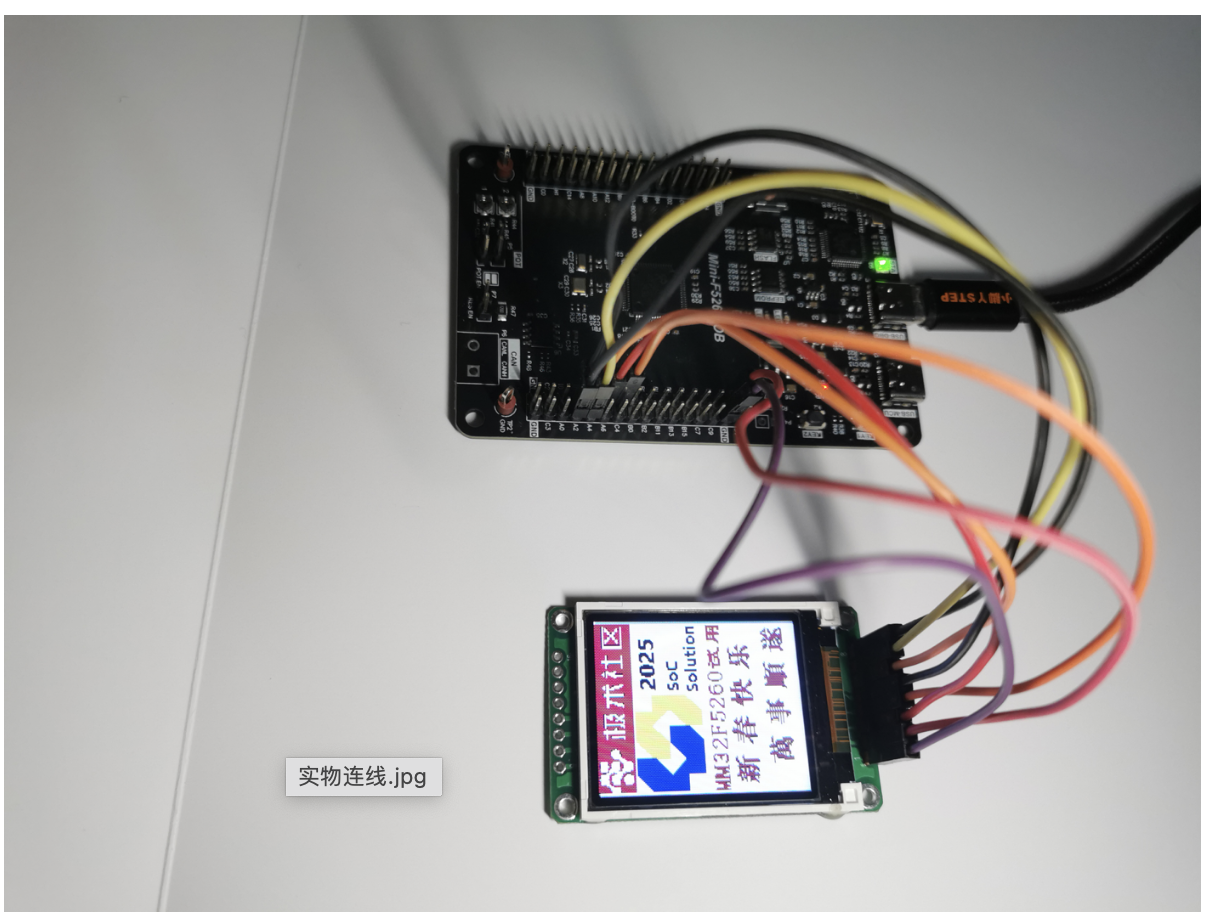

三、实物连接
四、参考源码
main.c
/* Files include */
#include "platform.h"
#include "gpio_led_toggle.h"
#include "main.h"
#include "lcd.h"
int main(void)
{
PLATFORM_Init();
GPIO_LED_Toggle_Sample();
LCDInit();
PLATFORM_DelayMS(200U);
LcdFill(0,0,LCD_W,LCD_H,WHITE);
LcdFill(0,0,LCD_W,LCD_H,LGRAY);
while (1)
{
LCDTest();
}
}
lcd.h
#ifndef __LCD_H__
#define __LCD_H__
#include "hal_conf.h"
/*-----------------LCD端口定义----------------*/
/*
GND GND
VCC VCC
PA5 SCL
PA7 SDA
PA1 RES(复位)
PA3 DC(命令数据选择)
PA4 CS(片选)
PA2 BLK(背光)
*/
#define SPI_FLASH_CS_H() SPI_CSInternalSelected(SPI1, DISABLE)
#define SPI_FLASH_CS_L() SPI_CSInternalSelected(SPI1, ENABLE)
#define LCD_DC_LOW() GPIO_WriteBit(GPIOA, GPIO_Pin_3, Bit_RESET)
#define LCD_DC_HIGH() GPIO_WriteBit(GPIOA, GPIO_Pin_3, Bit_SET)
#define LCD_RES_LOW() GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_RESET)
#define LCD_RES_HIGH() GPIO_WriteBit(GPIOA, GPIO_Pin_1, Bit_SET)
#define USE_HORIZONTAL 1 //设置横屏或者竖屏显示 0或1为竖屏 2或3为横屏
#if USE_HORIZONTAL==0||USE_HORIZONTAL==1
#define LCD_W 128 //0x80
#define LCD_H 160 //0xA0
#else
#define LCD_W 160
#define LCD_H 128
#endif
//画笔颜色
#define WHITE 0xFFFF
#define BLACK 0x0000
#define BLUE 0x001F
#define BRED 0XF81F
#define GRED 0XFFE0
#define GBLUE 0X07FF
#define RED 0xF800
#define MAGENTA 0xF81F
#define GREEN 0x07E0
#define CYAN 0x7FFF
#define YELLOW 0xFFE0
#define BROWN 0XBC40 //棕色
#define BRRED 0XFC07 //棕红色
#define GRAY 0X8430 //灰色
#define DARKBLUE 0X01CF //深蓝色
#define LIGHTBLUE 0X7D7C //浅蓝色
#define GRAYBLUE 0X5458 //灰蓝色
#define LIGHTGREEN 0X841F //浅绿色
#define LGRAY 0XC618 //浅灰色(PANNEL),窗体背景色
#define LGRAYBLUE 0XA651 //浅灰蓝色(中间层颜色)
#define LBBLUE 0X2B12 //浅棕蓝色(选择条目的反色)
void LCDInit(void);
void LCDTest(void);
#endif
lcd.c
#include "lcdfont.h"
#include "lcd.h"
#include "main.h"
#include "stdint.h"
#include "image.h"
void LCD_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
SPI_InitTypeDef SPI_InitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);
SPI_StructInit(&SPI_InitStruct);
SPI_InitStruct.SPI_Mode = SPI_Mode_Master;
SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStruct.SPI_DataWidth = 8;
SPI_InitStruct.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStruct.SPI_CPHA = SPI_CPHA_1Edge;
SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;
SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_2;
SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_Init(SPI1, &SPI_InitStruct);
SPI_BiDirectionalLineConfig(SPI1, SPI_Enable_RX);
SPI_BiDirectionalLineConfig(SPI1, SPI_Enable_TX);
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_GPIOA, ENABLE);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource4, GPIO_AF_5);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource5, GPIO_AF_5);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource6, GPIO_AF_5);
GPIO_PinAFConfig(GPIOA, GPIO_PinSource7, GPIO_AF_5);
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7 ;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOA, &GPIO_InitStruct);
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;
GPIO_Init(GPIOA, &GPIO_InitStruct);
SPI_Cmd(SPI1, ENABLE);
GPIO_StructInit(&GPIO_InitStruct);
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_High;
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_Init(GPIOA, &GPIO_InitStruct);
GPIO_WriteBit(GPIOA, GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3, Bit_SET);
}
/******************************************************************************
函数说明：LCD串行数据写入函数
入口数据：dat 要写入的串行数据
返回值： 无
******************************************************************************/
void LCD_Writ_Bus(uint8_t dat)
{
SPI_SendData(SPI1, dat);
while (RESET == SPI_GetFlagStatus(SPI1, SPI_FLAG_TXEPT))
{
}
}
/******************************************************************************
函数说明：LCD写入数据
入口数据：dat 写入的数据
返回值： 无
******************************************************************************/
void LCD_WR_DATA8(uint8_t dat)
{
SPI_FLASH_CS_L();
LCD_DC_HIGH();//写数据
LCD_Writ_Bus(dat);
SPI_FLASH_CS_H();
}
/******************************************************************************
函数说明：LCD写入数据
入口数据：dat 写入的数据
返回值： 无
******************************************************************************/
void LCD_WR_DATA(uint16_t dat)
{
SPI_FLASH_CS_L();
LCD_DC_HIGH();//写数据
LCD_Writ_Bus(dat>>8);
LCD_Writ_Bus(dat);
SPI_FLASH_CS_H();
}
/******************************************************************************
函数说明：LCD写入命令
入口数据：dat 写入的命令
返回值： 无
******************************************************************************/
void LCD_WR_REG(uint8_t dat)
{
SPI_FLASH_CS_L();
LCD_DC_LOW();//写命令
LCD_Writ_Bus(dat);
LCD_DC_HIGH();//写数据
SPI_FLASH_CS_H();
}
/******************************************************************************
函数说明：设置起始和结束地址
入口数据：x1,x2 设置列的起始和结束地址
y1,y2 设置行的起始和结束地址
返回值： 无
******************************************************************************/
void LCD_Address_Set(uint16_t x1,uint16_t y1,uint16_t x2,uint16_t y2)
{
if(USE_HORIZONTAL==0)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+2);
LCD_WR_DATA(x2+2);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+1);
LCD_WR_DATA(y2+1);
LCD_WR_REG(0x2c);//储存器写
}
else if(USE_HORIZONTAL==1)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+2);
LCD_WR_DATA(x2+2);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+1);
LCD_WR_DATA(y2+1);
LCD_WR_REG(0x2c);//储存器写
}
else if(USE_HORIZONTAL==2)
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+1);
LCD_WR_DATA(x2+1);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+2);
LCD_WR_DATA(y2+2);
LCD_WR_REG(0x2c);//储存器写
}
else
{
LCD_WR_REG(0x2a);//列地址设置
LCD_WR_DATA(x1+1);
LCD_WR_DATA(x2+1);
LCD_WR_REG(0x2b);//行地址设置
LCD_WR_DATA(y1+2);
LCD_WR_DATA(y2+2);
LCD_WR_REG(0x2c);//储存器写
}
}
/******************************************************************************
函数说明：LCD初始化，包含硬件IO
入口数据：无
返回值： 无
******************************************************************************/
void LCDInit(void)
{
LCD_Init();//初始化GPIO
LCD_RES_LOW();//复位
PLATFORM_DelayMS(100);
LCD_RES_HIGH();
PLATFORM_DelayMS(100);
LCD_WR_REG(0x11); //Sleep out
PLATFORM_DelayMS(120); //Delay 120ms
//------------------------------------ST7735S Frame Rate-----------------------------------------//
LCD_WR_REG(0xB1);
LCD_WR_DATA8(0x05);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x3C);
LCD_WR_REG(0xB2);
LCD_WR_DATA8(0x05);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x3C);
LCD_WR_REG(0xB3);
LCD_WR_DATA8(0x05);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x05);
LCD_WR_DATA8(0x3C);
LCD_WR_DATA8(0x3C);
//------------------------------------End ST7735S Frame Rate---------------------------------//
LCD_WR_REG(0xB4); //Dot inversion
LCD_WR_DATA8(0x03);
//------------------------------------ST7735S Power Sequence---------------------------------//
LCD_WR_REG(0xC0);
LCD_WR_DATA8(0x28);
LCD_WR_DATA8(0x08);
LCD_WR_DATA8(0x04);
LCD_WR_REG(0xC1);
LCD_WR_DATA8(0XC0);
LCD_WR_REG(0xC2);
LCD_WR_DATA8(0x0D);
LCD_WR_DATA8(0x00);
LCD_WR_REG(0xC3);
LCD_WR_DATA8(0x8D);
LCD_WR_DATA8(0x2A);
LCD_WR_REG(0xC4);
LCD_WR_DATA8(0x8D);
LCD_WR_DATA8(0xEE);
//---------------------------------End ST7735S Power Sequence-------------------------------------//
LCD_WR_REG(0xC5); //VCOM
LCD_WR_DATA8(0x1A);
LCD_WR_REG(0x36); //MX, MY, RGB mode
if(USE_HORIZONTAL==0)
LCD_WR_DATA8(0x00);
else if(USE_HORIZONTAL==1)
LCD_WR_DATA8(0xC0);
else if(USE_HORIZONTAL==2)
LCD_WR_DATA8(0x70);
else
LCD_WR_DATA8(0xA0);
//------------------------------------ST7735S Gamma Sequence---------------------------------//
LCD_WR_REG(0xE0);
LCD_WR_DATA8(0x04);
LCD_WR_DATA8(0x22);
LCD_WR_DATA8(0x07);
LCD_WR_DATA8(0x0A);
LCD_WR_DATA8(0x2E);
LCD_WR_DATA8(0x30);
LCD_WR_DATA8(0x25);
LCD_WR_DATA8(0x2A);
LCD_WR_DATA8(0x28);
LCD_WR_DATA8(0x26);
LCD_WR_DATA8(0x2E);
LCD_WR_DATA8(0x3A);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x01);
LCD_WR_DATA8(0x03);
LCD_WR_DATA8(0x13);
LCD_WR_REG(0xE1);
LCD_WR_DATA8(0x04);
LCD_WR_DATA8(0x16);
LCD_WR_DATA8(0x06);
LCD_WR_DATA8(0x0D);
LCD_WR_DATA8(0x2D);
LCD_WR_DATA8(0x26);
LCD_WR_DATA8(0x23);
LCD_WR_DATA8(0x27);
LCD_WR_DATA8(0x27);
LCD_WR_DATA8(0x25);
LCD_WR_DATA8(0x2D);
LCD_WR_DATA8(0x3B);
LCD_WR_DATA8(0x00);
LCD_WR_DATA8(0x01);
LCD_WR_DATA8(0x04);
LCD_WR_DATA8(0x13);
//------------------------------------End ST7735S Gamma Sequence-----------------------------//
LCD_WR_REG(0x3A); //65k mode
LCD_WR_DATA8(0x05);
LCD_WR_REG(0x29); //Display on
}
/******************************************************************************
函数说明：在指定区域填充颜色
入口数据：xsta,ysta 起始坐标
xend,yend 终止坐标
color 要填充的颜色
返回值： 无
******************************************************************************/
void LcdFill(uint16_t xsta,uint16_t ysta,uint16_t xend,uint16_t yend,uint16_t color)
{
uint16_t i,j;
LCD_Address_Set(xsta,ysta,xend-1,yend-1);//设置显示范围
for(i=ysta;i<yend;i++)
{
for(j=xsta;j<xend;j++)
{
LCD_WR_DATA(color);
}
}
}
/******************************************************************************
函数说明：在指定位置画点
入口数据：x,y 画点坐标
color 点的颜色
返回值： 无
******************************************************************************/
void LcdDrawPoint(uint16_t x,uint16_t y,uint16_t color)
{
LCD_Address_Set(x,y,x,y);//设置光标位置
LCD_WR_DATA(color);
}
/******************************************************************************
函数说明：画线
入口数据：x1,y1 起始坐标
x2,y2 终止坐标
color 线的颜色
返回值： 无
******************************************************************************/
void LcdDrawLine(uint16_t x1,uint16_t y1,uint16_t x2,uint16_t y2,uint16_t color)
{
uint16_t t;
int xerr=0,yerr=0,delta_x,delta_y,distance;
int incx,incy,uRow,uCol;
delta_x=x2-x1; //计算坐标增量
delta_y=y2-y1;
uRow=x1;//画线起点坐标
uCol=y1;
if(delta_x>0)incx=1; //设置单步方向
else if (delta_x==0)incx=0;//垂直线
else {incx=-1;delta_x=-delta_x;}
if(delta_y>0)incy=1;
else if (delta_y==0)incy=0;//水平线
else {incy=-1;delta_y=-delta_y;}
if(delta_x>delta_y)distance=delta_x; //选取基本增量坐标轴
else distance=delta_y;
for(t=0;t<distance+1;t++)
{
LcdDrawPoint(uRow,uCol,color);//画点
xerr+=delta_x;
yerr+=delta_y;
if(xerr>distance)
{
xerr-=distance;
uRow+=incx;
}
if(yerr>distance)
{
yerr-=distance;
uCol+=incy;
}
}
}
/******************************************************************************
函数说明：画矩形
入口数据：x1,y1 起始坐标
x2,y2 终止坐标
color 矩形的颜色
返回值： 无
******************************************************************************/
void LcdDrawRectangle(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2,uint16_t color)
{
LcdDrawLine(x1,y1,x2,y1,color);
LcdDrawLine(x1,y1,x1,y2,color);
LcdDrawLine(x1,y2,x2,y2,color);
LcdDrawLine(x2,y1,x2,y2,color);
}
/******************************************************************************
函数说明：画圆
入口数据：x0,y0 圆心坐标
r 半径
color 圆的颜色
返回值： 无
******************************************************************************/
void LcdDrawCircle(uint16_t x0,uint16_t y0,uint8_t r,uint16_t color)
{
int a,b;
a=0;b=r;
while(a<=b)
{
LcdDrawPoint(x0-b,y0-a,color); //3
LcdDrawPoint(x0+b,y0-a,color); //0
LcdDrawPoint(x0-a,y0+b,color); //1
LcdDrawPoint(x0-a,y0-b,color); //2
LcdDrawPoint(x0+b,y0+a,color); //4
LcdDrawPoint(x0+a,y0-b,color); //5
LcdDrawPoint(x0+a,y0+b,color); //6
LcdDrawPoint(x0-b,y0+a,color); //7
a++;
if((a*a+b*b)>(r*r))//判断要画的点是否过远
{
b--;
}
}
}
/******************************************************************************
函数说明：显示单个字符
入口数据：x,y显示坐标
ch 要显示的字符
fc 字的颜色
bc 字的背景色
csize 字号
返回值： 无
******************************************************************************/
void LcdShowChar(uint16_t x,uint16_t y,uint8_t ch,uint16_t fc,uint16_t bc,uint8_t csize)
{
const unsigned char *temp;
uint8_t i,j,k;
uint16_t x0=x,y0=y;
uint8_t row=0,column=0;
row=(csize/8+((csize%8)?1:0)); //计算行
column=csize/2; //列
ch=ch-' '; //得到偏移后的值
switch(csize)
{
case 12:temp=Ascii_6x12[ch]; break;
case 16:temp=Ascii_8x16[ch]; break;
case 24:temp=Ascii_12x24[ch]; break;
case 32:temp=Ascii_16x32[ch]; break;
default: temp=Ascii_6x12[ch]; break;
}
//显示要与取模方式保持一致
for(i=0;i<row;i++)
{
for(j=0;j<column;j++)
{
for(k=0;k<8;k++)
{
if((*temp)&(0x01<<k))
{
LcdDrawPoint(x,y,fc);//画一个点,字体色
}
else
{
LcdDrawPoint(x,y,bc);//画一个点,背景色
}
y++;
}
y=y0;
x++;
temp++;
}
x=x0;
y0+=8;
y=y0;
}
}
/******************************************************************************
函数说明：显示字符串
入口数据：x,y显示坐标
*p 要显示的字符串
fc 字的颜色
bc 字的背景色
csize 字号
返回值： 无
******************************************************************************/
void LcdShowString(uint16_t x,uint16_t y,const char *p,uint16_t fc,uint16_t bc,uint8_t csize)
{
while(*p!='\0')
{
LcdShowChar(x,y,*p,fc,bc,csize);
x+=csize/2;
p++;
}
}
/******************************************************************************
函数说明：显示汉字字符
入口数据：x,y显示坐标
index 汉字字符索引
fc 字的颜色
bc 字的背景色
返回值： 无
******************************************************************************/
void LcdShow16x16Hz(uint32_t x, uint32_t y, uint8_t index, uint16_t fc, uint16_t bc)
{
const char *temp=Hzk[index]; //获取字体数据在数组中的起始位置
uint8_t y0=y,x0=x;
uint8_t i,j,k;
uint8_t row=0,column=0;
row=16/8;
column=16;
//显示要与取模方式保持一致
for(i=0;i<row;i++)
{
for(j=0;j<column;j++)
{
for( k=0;k<8;k++)
{
if(*temp&(0x01<<k))
{
LcdDrawPoint(x,y,fc);//画一个点,字体色
}
else
{
LcdDrawPoint(x,y,bc);//画一个点,背景色
}
y++;
}
temp++;
x++;
y=y0;
}
x=x0;
y0+=8;
y=y0;
}
}
/******************************************************************************
函数说明：显示数字
入口数据：m底数，n指数
返回值： 无
******************************************************************************/
u32 mypow(u8 m,u8 n)
{
u32 result=1;
while(n--)result*=m;
return result;
}
/******************************************************************************
函数说明：显示整数变量
入口数据：x,y显示坐标
num 要显示整数变量
len 要显示的位数
fc 字的颜色
bc 字的背景色
sizey 字号
返回值： 无
******************************************************************************/
void LcdShowIntNum(u16 x,u16 y,u16 num,u8 len,u16 fc,u16 bc,u8 sizey)
{
u8 t,temp;
u8 enshow=0;
u8 sizex=sizey/2;
for(t=0;t<len;t++)
{
temp=(num/mypow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0)
{
LcdShowChar(x+t*sizex,y,' ',fc,bc,sizey);
continue;
}else enshow=1;
}
LcdShowChar(x+t*sizex,y,temp+48,fc,bc,sizey);
}
}
/******************************************************************************
函数说明：显示图片
入口数据：x,y显示坐标
width 图片宽度
height 图片高度
image 图片数据
返回值： 无
******************************************************************************/
void LcdShowImage(uint16_t x, uint16_t y, uint16_t width, uint16_t height, const uint8_t *image)
{
uint16_t colorData=0;
uint32_t cnt=0;
uint16_t i,j;
x=x-4;
y=y-1;
for( i=0; i<height; i++) // 一行一行地显示
{
LCD_Address_Set(x, y+i, x+width, y+height); // 重新设置光标位置
for( j=0; j<width; j++) // 一行中，从左到事，逐个像素处理
{
colorData=(image[cnt*2+1]<<8) | image[cnt*2];
LCD_WR_DATA(colorData); // 写入16位颜色数据
cnt++;
}
}
}
/******************************************************************************
函数说明：LCD测试主函数
入口数据：无
返回值： 无
******************************************************************************/
void LCDTest(void)
{
LcdFill(0,0,LCD_W,LCD_H,LGRAY);
LcdShowIntNum(8,10,2025,4,BLUE,GREEN,16);
LcdShow16x16Hz(40,10,0, BLUE,GREEN);
LcdShow16x16Hz(56,10,1, BLUE,GREEN);
LcdShow16x16Hz(72,10,2, BLUE,GREEN);
LcdShow16x16Hz(88,10,3, BLUE,GREEN);
LcdShow16x16Hz(104,10,4,BLUE,GREEN);
LcdShow16x16Hz(8,30,5, BLUE,GREEN);
LcdShow16x16Hz(24,30,6, BLUE,GREEN);
LcdShowString(40,30," ",BLUE,GREEN,16);
LcdShowString(44,30,"MM32F5260",BLUE, GREEN,16);
LcdShow16x16Hz(8,50,7, BLUE,GREEN);
LcdShow16x16Hz(24,50,8, BLUE,GREEN);
LcdShow16x16Hz(40,50,9, BLUE,GREEN);
LcdShow16x16Hz(8,70,10, WHITE,RED);
LcdShowString(24,70,":",WHITE,RED,16);
LcdShow16x16Hz(40,86,11, WHITE,RED);
LcdShow16x16Hz(56,86,12, WHITE,RED);
LcdShow16x16Hz(72,86,13, WHITE,RED);
LcdShow16x16Hz(88,86,14, WHITE,RED);
LcdShow16x16Hz(40,102,15,WHITE,RED);
LcdShow16x16Hz(56,102,16, WHITE,RED);
LcdShow16x16Hz(72,102,17, WHITE,RED);
LcdShow16x16Hz(88,102,18, WHITE,RED);
LcdShow16x16Hz(40,118,19,WHITE,RED);
LcdShow16x16Hz(56,118,20, WHITE,RED);
LcdShow16x16Hz(72,118,21, WHITE,RED);
LcdShow16x16Hz(88,118,22, WHITE,RED);
LcdShowString(43,140,"2025-01-10",WHITE,RED,16);
PLATFORM_DelayMS(600);
LcdFill(0,0,LCD_W,LCD_H,LGRAY);
PLATFORM_DelayMS(50);
LcdShowImage(0,0, 128, 160, gImage_1);
PLATFORM_DelayMS(800);
}
五、显示效果
这里屏中的中文字符显示需要使用“PCtoLCD2002”工具来生成C代码。画图使用“Img2Lcd”工具来导出数组数据。

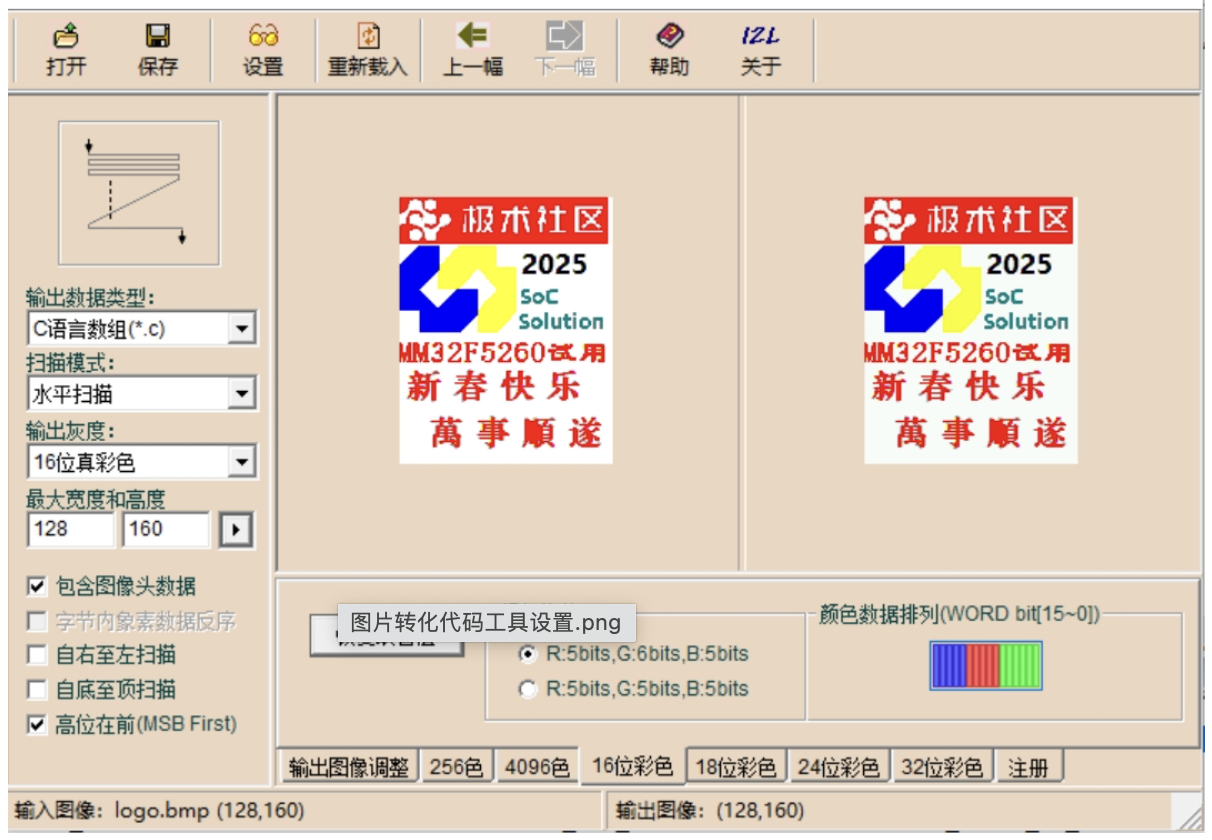

使用“Img2Lcd”工具，导入画好的16位真彩bmp图片，具体设置如下，导入则是一个C数组，直接调用即可完成画图。

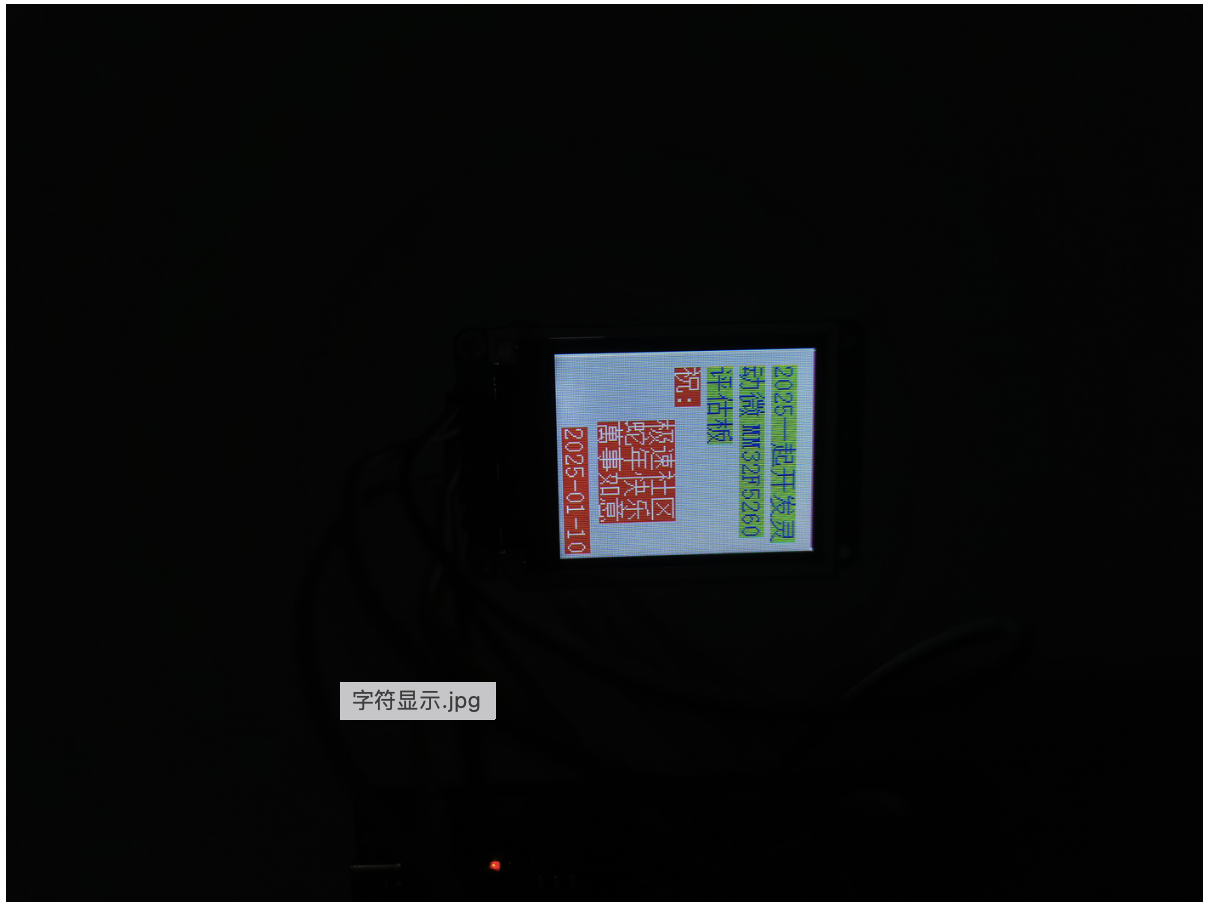

编译下载，运行效果如下面视频所示，其中字符显示内容如下：

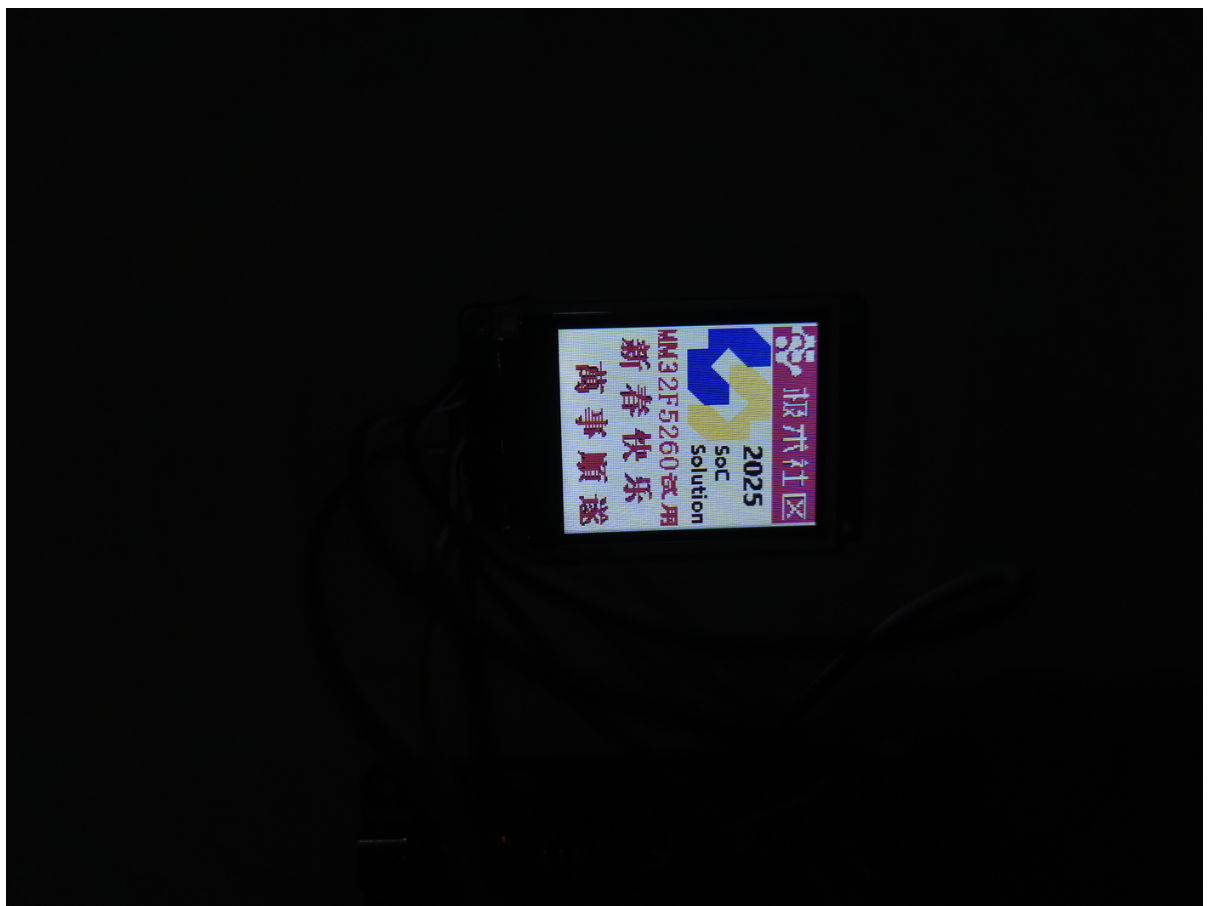

画图显示内容如下：
刷图效果非常流畅，肉眼感觉上驱屏效果，硬件方式比软件模拟好多啦。
https://www.youku.com/video/XNjQ1NzU1MDIwMA==
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
4
0- 0
已为社区贡献3条内容
所有评论(0)
