一、简介：

K4F6E3S4HM-MGCJ 是三星（Samsung）推出的一款低功耗双倍数据率第四代同步动态随机存取存储器（LPDDR4 SDRAM），主要应用于移动设备（如智能手机、平板电脑）和嵌入式系统，具有高带宽、低功耗的特点。

二、主要特性：

•双倍数据速率架构；每个时钟周期进行两次数据传输

•双向数据选通（DQS_t和DQS_c），这些信号与数据一起发送/接收，用于在接收端捕获数据

•差分时钟输入（CK_t和CK_c）

•差分数据选通（DQS_t和DQS_c）

•命令和地址在正向CK边沿输入；数据和数据掩码参考DQS的两个边沿

•每个芯片包含2通道组成

•每个通道有8个内部存储库

•DMI引脚：当执行正常写入和读取操作时为DBI（数据总线反转），当DBI关闭时为掩码写入的数据掩码（DM）-当DBI开启时，掩码写入的DQ数量计数为1

•爆发长度：16、32（OTF）

•爆发类型：顺序

•每个爆发访问的自动预充电选项

•可配置的驱动强度

•刷新和自刷新模式

•部分阵列自刷新和温度补偿自刷新

•写入平衡

•CA校准

三、主要技术参数：

• 容量：16Gb（64M x16DQ x8banks x2channels）。

• 电压：VDD1/VDD2/VDDQ： 1.8V/1.1V/1.1V。

• 速度：数据传输速率可达 3733Mbps（），通过双通道（16-bit × 2）实现高带宽。

• 封装： FBGA200

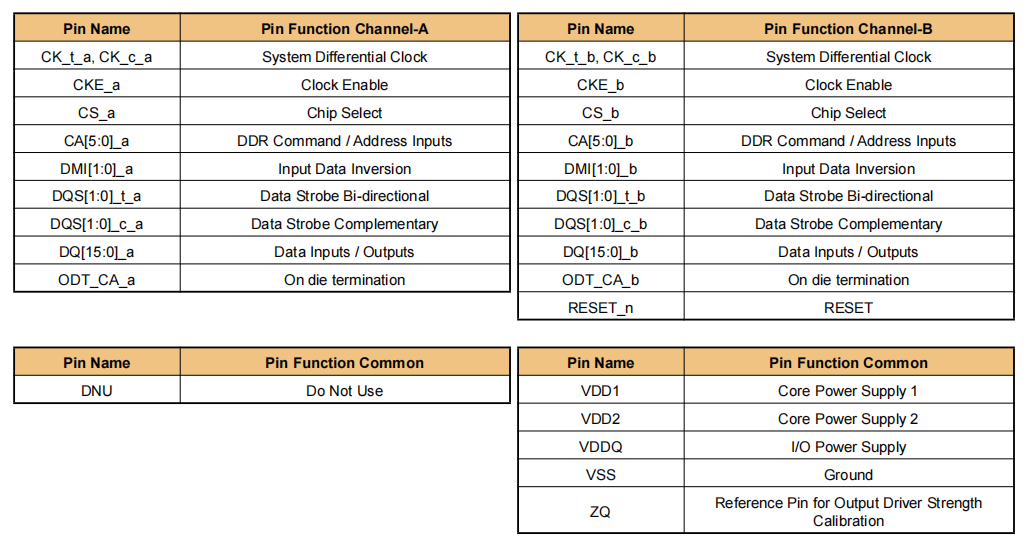

四、引脚说明：

引脚类型	功能说明
电源引脚
VDD/VDDQ	核心电源（1.1V）和 I/O 电源（0.6V）。
VSS/VSSQ	地线。
时钟与控制
CK_t/CK_c	差分时钟输入（正/负）。
CS_n	片选信号（低电平有效）。
CA[5:0]	命令/地址总线（6-bit，用于传输行/列地址和命令）。
数据总线
DQ[15:0]	数据输入/输出（16-bit 单通道，LPDDR4 通常有双通道，共 32-bit）。
DQS_t/DQS_c	差分数据选通信号（读写同步）。
其他控制
RESET_n	复位信号（低电平有效）。
CKE	时钟使能信号。
ODT	片内终端电阻控制。

五、PCB 布局与布线要求

(1) 等长匹配（关键！）

信号组	最大长度偏差	说明
CK_t / CK_c	±50ps（~±5mm）	差分时钟严格等长
DQ[15:0] 对 DQS_t/c	±100ps（~±10mm）	数据组内等长
CA[5:0] 对 CK_t/c	±200ps（~±20mm）	命令/地址组等长

(2) 阻抗控制

信号类型	目标阻抗	推荐走线宽度
单端 DQ/CA	50Ω ±10%	4-6mil（取决于叠层）
差分 DQS/CK	100Ω ±10%	差分对间距≤2×线宽

(3) 其他建议

• 避免跨分割：信号线不要跨越电源/地平面分割，防止阻抗突变。

• 参考平面：确保完整地平面（GND）作为信号参考。

• 终端电阻：若走线较长（>2inch），可考虑串接 22Ω 电阻（但 LPDDR4 通常依赖 ODT）

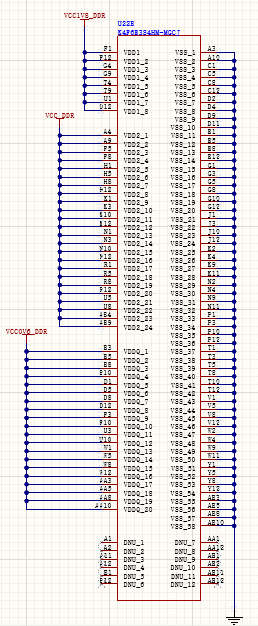

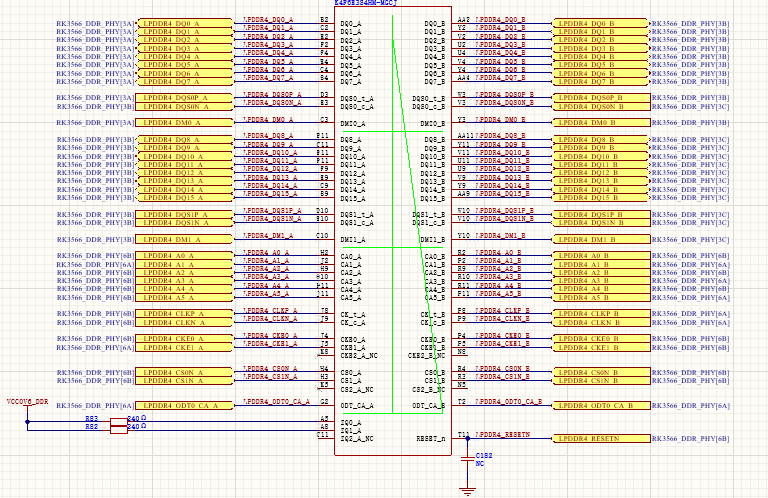

六、原理图设计：
