一、简介：

型号：SDINBDG4-16G（SanDisk eMMC 5.1）
容量：16GB。
接口标准：eMMC 5.1（向后兼容eMMC 4.5/5.0）。
性能：
- 数据传输模式：HS400（8-bit DDR，最高200MHz时钟，400MB/s）。
- 工作电压：VCC = 2.7-3.6V，VCCQ = 1.7-1.95V（支持双电压）。
封装：153-ball FBGA（11.5mm × 13mm × 1.0mm）。

二、引脚定义及说明：

引脚组	信号线	说明
电源	VCC/VCCQ	主电源（3.3V）和IO电源（1.8V/3.3V，需与主控匹配）。
时钟	CLK	主机提供的时钟（HS400模式下最高200MHz）。
命令	CMD	双向命令/响应信号（开漏或推挽，上拉电阻通常47kΩ）。
数据总线	DAT0-DAT7	8位数据总线（HS400使用DAT0-DAT7 DDR模式）。
数据选通	DS (Data Strobe)	HS400模式专用，由eMMC输出，用于数据同步（需终端匹配电阻）。
复位	RESET_n	低电平复位信号（通常接10kΩ上拉电阻）。
保留/未连接	NC	必须悬空或按规格书处理。

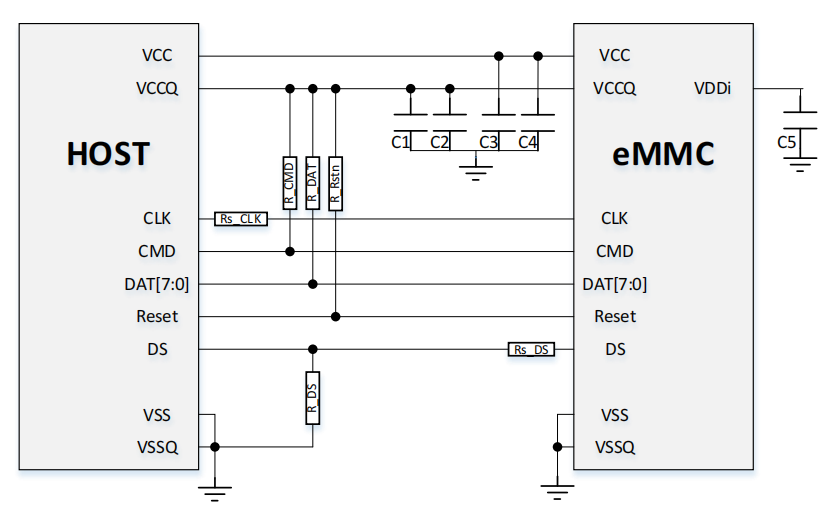

三、典型应用：

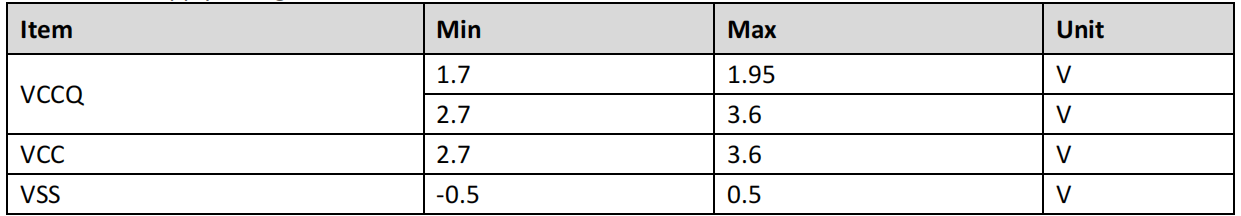

四、电源：

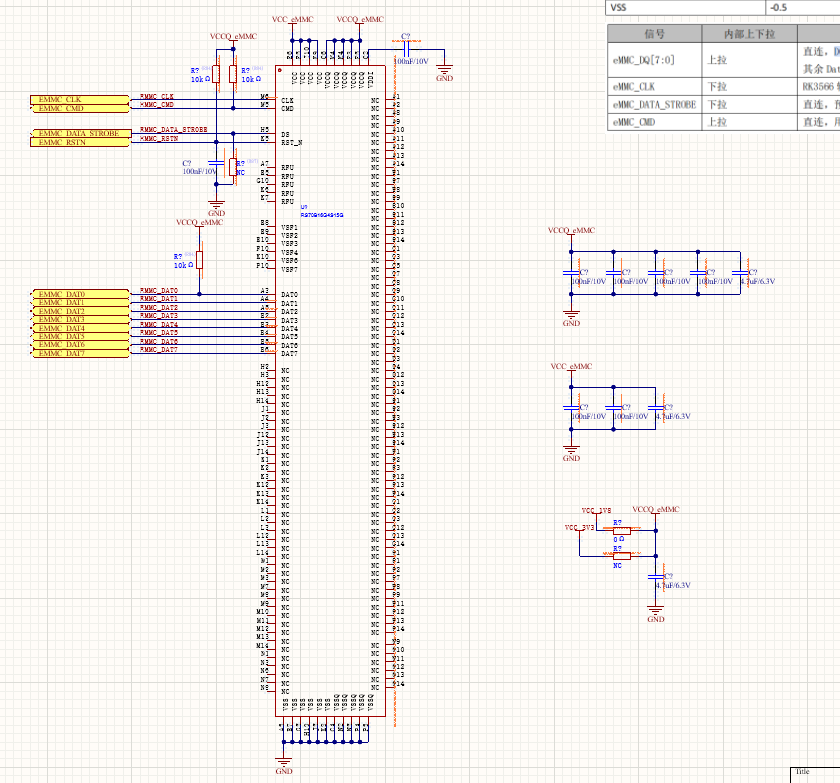

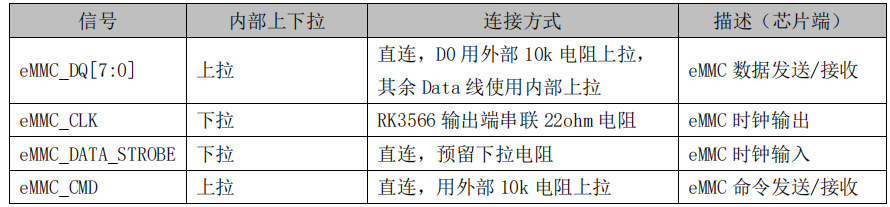

五、RK3566配接eMMC接口设计：

六、PCB设计阻抗要求：

信号完整性关键：
- 单端阻抗：CLK、CMD、DAT0-DAT7需控制单端阻抗为 50Ω ±10%。
- 差分阻抗：DS信号（HS400模式下）需按差分阻抗 100Ω ±10% 设计。
布线建议：
- 等长匹配：数据线（DAT0-DAT7）长度偏差≤±100ps（约±15mm）。
- 避免跨分割：信号线下方需完整参考平面（GND或VCCQ）。
- 终端电阻：DS信号线末端建议串联22Ω电阻（靠近主控端）。
