ZYNQ 7000系列PS端裸机学习日志（1）

开坑了！

最近在学习ZYNQ的PS端开发，于是撰写本篇博客用于记录学习历程。

说到ZYNQ，不得不承认的是，这是一块强大的芯片，在如此低成本和小体积下集成了完整的FPGA+ARM架构，并配套有如此完善强大的开发环境，必须佩服AMD的能力和远见！那么叨叨完毕，开始这一次的分享：ZYNQ PS开发第一课从经典HelloWorld入门PS开发工作流。

HelloWorld——ZYNQ工程范例详解

不同于常规的嵌入式开发，在ZYNQ中开发我们先需要在vivado中进行硬件设计。我们需要在vivado中通过block design的方式例化一个ZYNQ Processing System内核，具体步骤这里省略，但是需要强调的是关于PS核的IP配置。双击打开PS核的IP设置，接下来简要介绍一下大致的配置界面：

在 Zynq Block Design 页面，显示了 Zynq 处理系统（PS）的各种可配置块，其中灰色部分是固定的，绿色部分是可配置的，按工程实际需求配置。可以直接单击各种可配置块（以绿色突出显示）进入相应的配置页面进行配置，也可以选择左侧的页导航面板进行系统配置。

PS-PL Configuration 页面能够配置 PS-PL 接口，包括 AXI、HP 和 ACP 总线接口。
Peripheral IO Pins 页面可以为不同的 I/O 外设选择对应的 MIO/EMIO 引脚。
MIO Configuration 页面可以为不同的 I/O 外设具体配置 MIO/EMIO 引脚，例如电平标准等。
Clock Configuration 页面用来配置 PS 输入时钟、外设时钟，以及 DDR 和 CPU 时钟等。
DDR Configuration 页面用于设置 DDR 控制器配置信息。
SMC Timing Calculation 页面用于执行 SMC 时序计算。
Interrupts 页面用于配置 PS-PL 中断端口。

在本次的Helloworld实验中，我们首先考虑的是需要用到的硬件资源：我们的目的是通过驱动ZYNQ核心的最小可运行单元，并在UART输出Helloworld字段，这里就涉及两个部分：即UART的IO配置和相关的内核资源配置。首先我们看UART的配置：

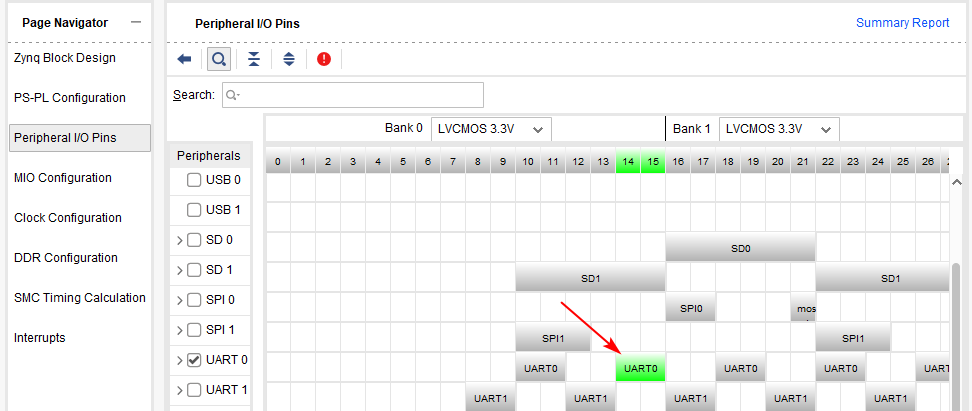

点击 Peripheral I/O Pins 页面，出现上图 IO 引脚配置界面。PS 和外部设备之间的连接主要是通过复用的输入/输出（Multiplexed Input/Output，MIO）来实现的。这里需要查看一下开发板的原理图，我使用的是微相的Z7-NANO开发板，找到原理图中UART部分的电路连接:

可以看到，UART的RX和TX在BANK500上的MIO14和15引脚上，于是对应在设置页面中配置MIO对应的引脚为UART。

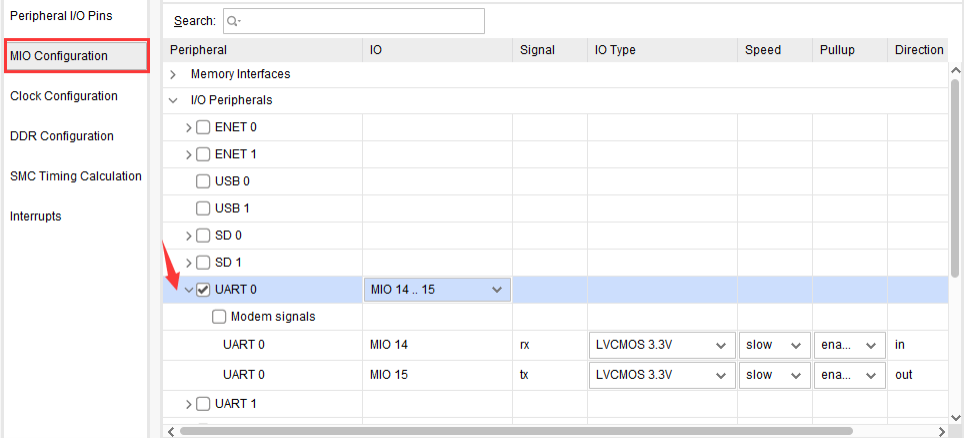

接下来在MIO Configuration中，可以对UART端口的IO STANDARD进行进一步配置：

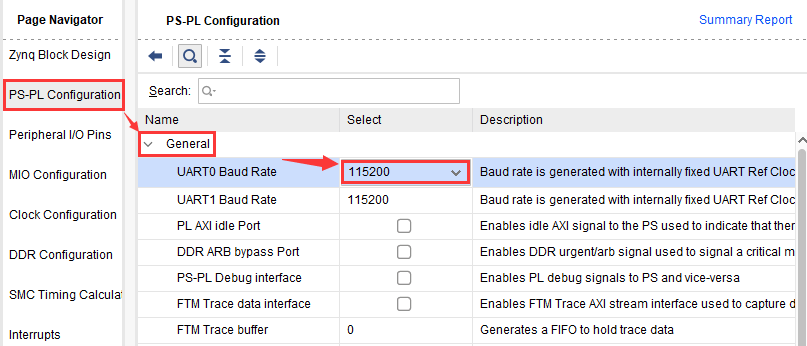

在PS-PLConfiguration中，可以设置UART的波特率，在 General 目录下，可以看到 UART0的波特率默认是 115200。通过下拉按钮可以选择其他波特率，一般保持默认设置。

到这里，UART的配置结束，接下来还需设置DDR来作为PS端的运行内存。

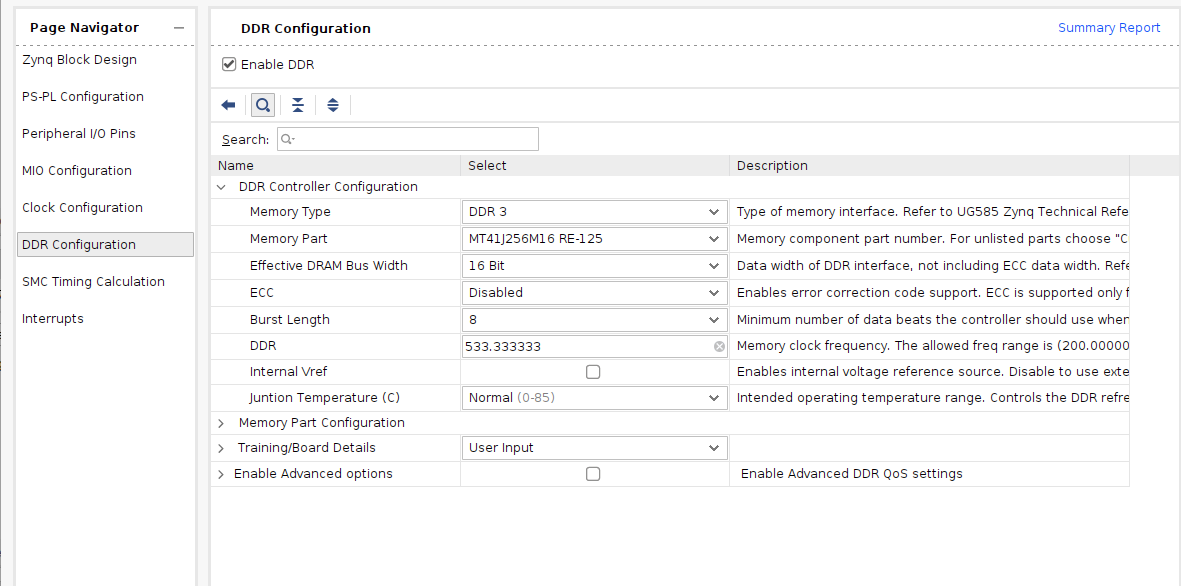

点击左侧的 DDR Configuration 页面，在右侧 DDR Controller Configuration 下的“Memory Type”一栏选择 DDR 的类型，这里要选“DDR3(Low Voltage)”，“Memory Part”一栏选择 DDR 的器件型号，根据使用的板卡选择即可，这里贴出我的设置：

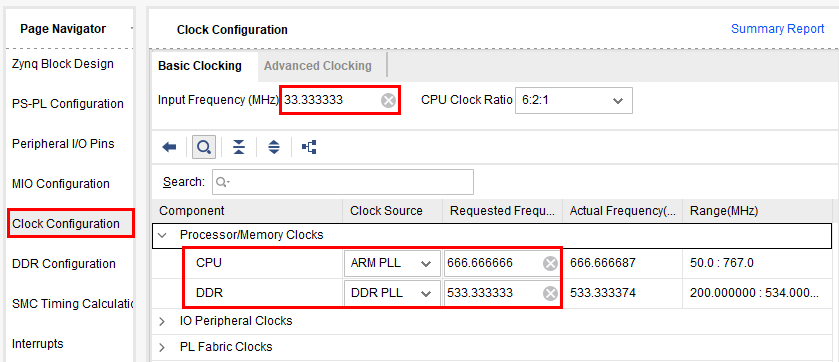

接下来需要配置PS端时钟。对于 CPU 的时钟、DDR 的时钟以及其它外设的时钟，我们直接保持默认设置即可。如果想设置成其他的时钟频率，可以在 Requested Frequency 一栏里输入想要的频率，只要保证输入的频率保持在 Range 一栏中的频率范围之内。配置好的选项卡如下图所示：

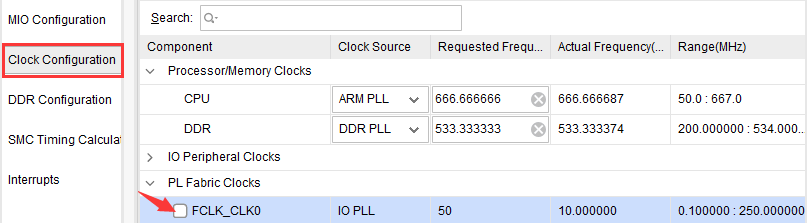

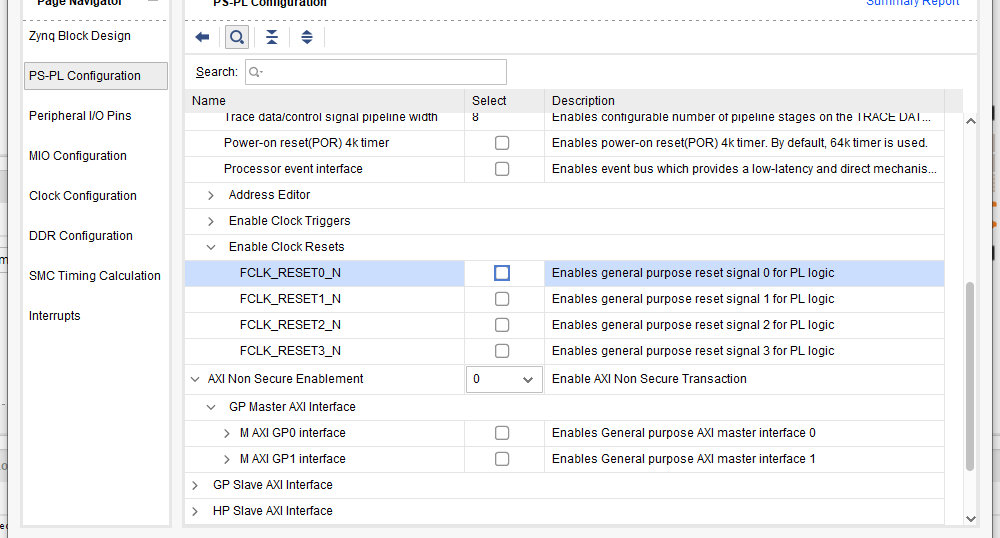

由于本次的实验我们不需要对PL端的资源进行操作，只需要使用 ZYNQ 中的 PS 端。因此我们将 PS 中与 PL 端交互的接口信号移除。同样是在 Clock Configuration 页面，展开 PL Fabric Clocks，取消勾选 FCLK_CLK0。另外由于不需要使用AXI设备，需要在当前界面中展开 AXI Non Secure Enablement 下的 GP Master AXI Interface，取消勾选其中的 MAXI GP0 interface。如下图所示：

这样我们的配置就完成了，点击“OK”，保存配置并返回。在 Diagram 中可以看到 ZYNQ7 Processing System IP 模块发生了变化，可以发现，ZYNQ7 PS模块少了四个接口，这正是因为我们在配置 ZYNQ7 PS 的过程中移除了与 PL 相关的接口信号。接下来点击Run Block Automation，之后 Validate Design。

设计完成后需要生成顶层 HDL 模块。右键点击 .bd文件，在弹出的菜单中选择“Generate

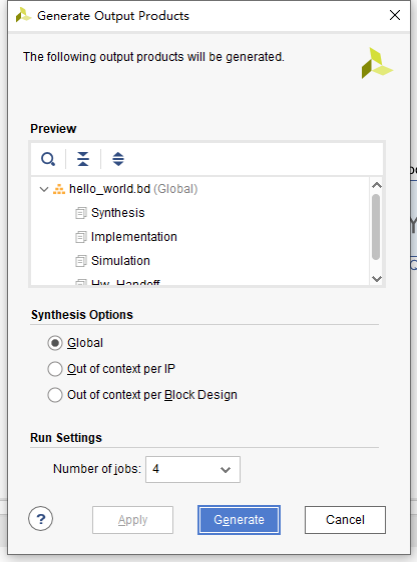

Output Products”，如下图所示：

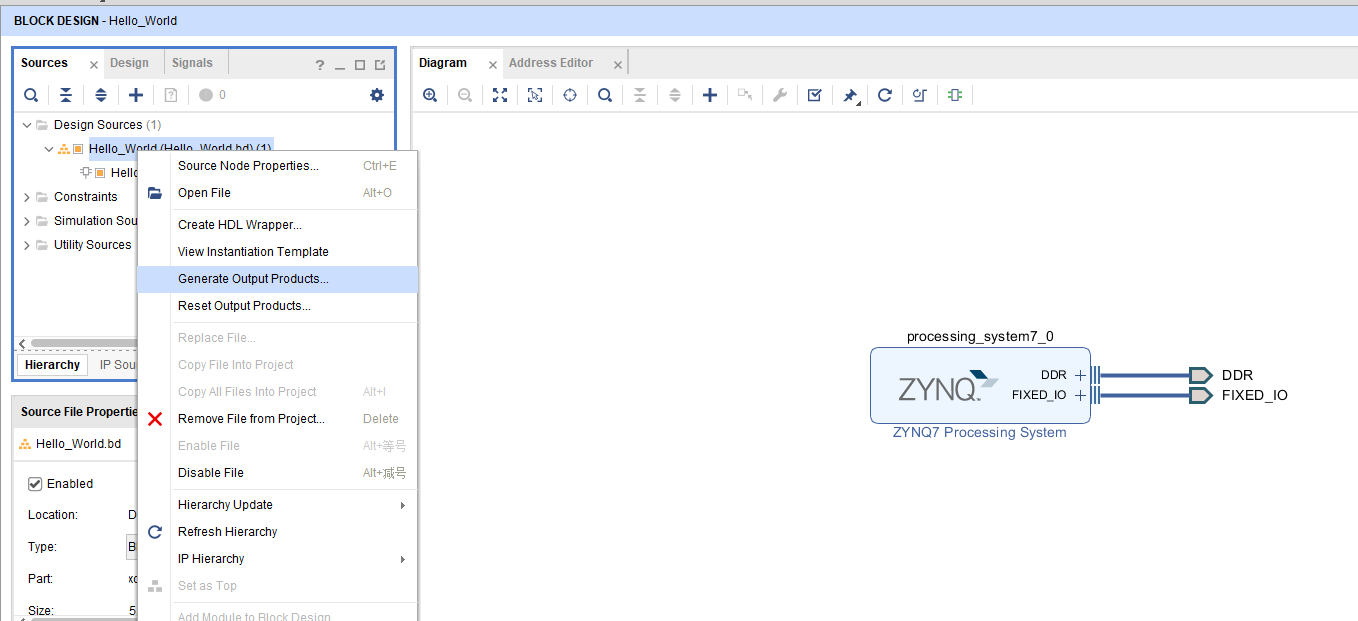

在 Sources 窗口，选中 Design Source 下的 hello_world.bd，右键点击hello_world.bd，在弹出的菜单中选择“Create HDL Wrapper”，如下图所示：

在弹出的对话框中确认勾选“Let Vivado manage wrapper and auto-update”，然后点击“OK”。这样我们的硬件设计就创建完成了，对于用到 PL 部分资源的项目需要添加引脚约束并进行综合、实现并生成Bitstream 文件。由于本实验未用到 PL 部分，所以无需上述步骤，可直接导出硬件到 SDK 即可。在菜单栏选择 File > Export > Export hardware。

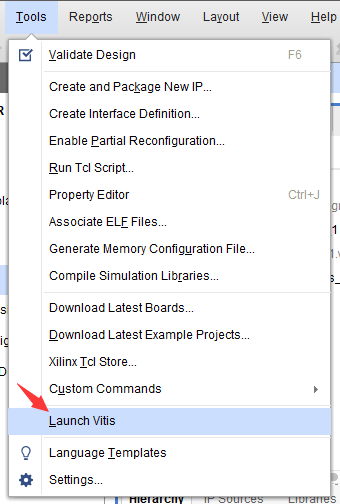

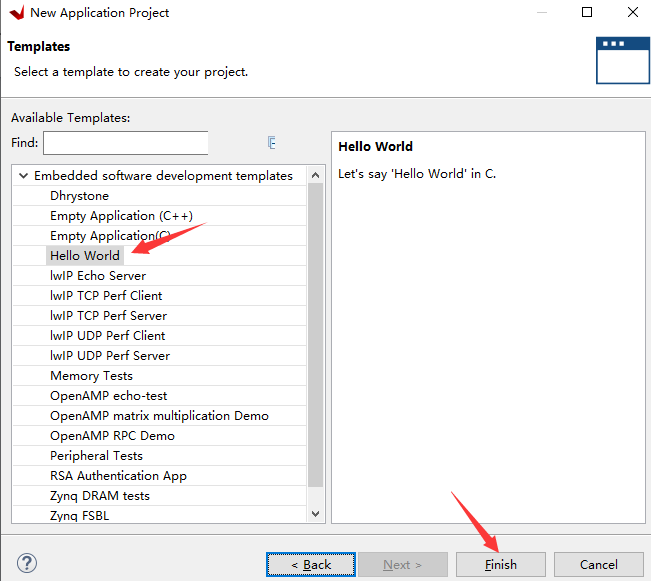

在弹出的对话框中可以选则是否包含 Bitstream 文件，因为我们没有生成Bitstream 文件，所以不勾选，点击“OK”。到这里，我们就完成了系统硬件部分的设计，接下来需要到 SDK 软件中进行应用程序开发，也就是软件设计部分。点击启动vitis：
