1. 电机控制器的功能

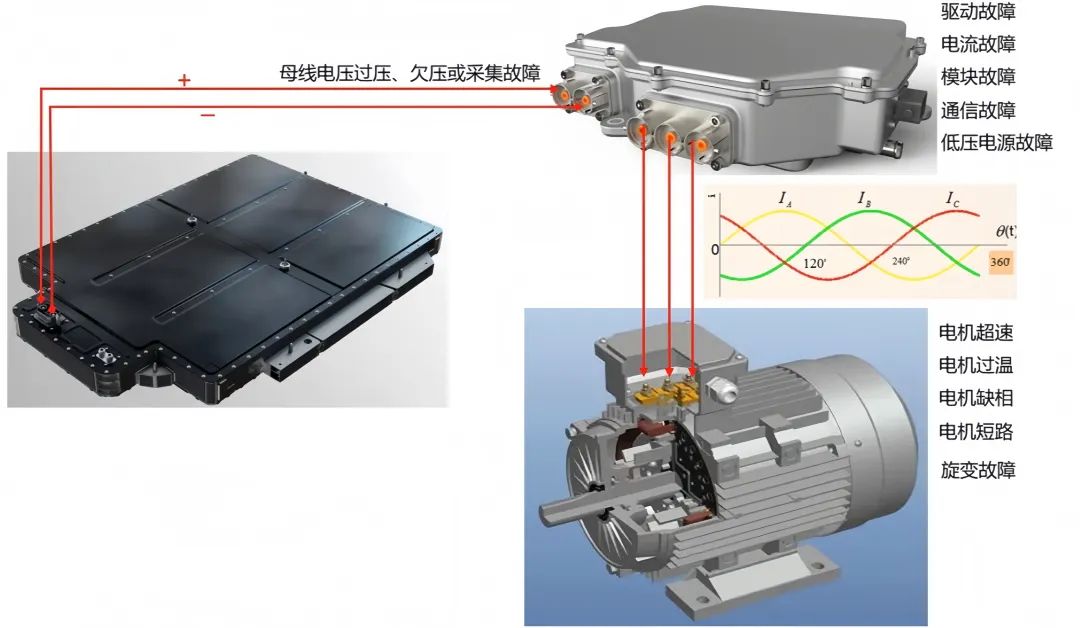

电机控制器是电动汽车动力系统的核心控制单元，其核心功能在于将直流电（来自动力电池包）转换为交流电，并精确控制电机的输出转速和转矩，以满足整车驱动需求。此外，它还提供多种保护功能（如过流、过压、过热保护等），确保系统安全稳定运行。

2. 电机控制器的结构

一、主体部分

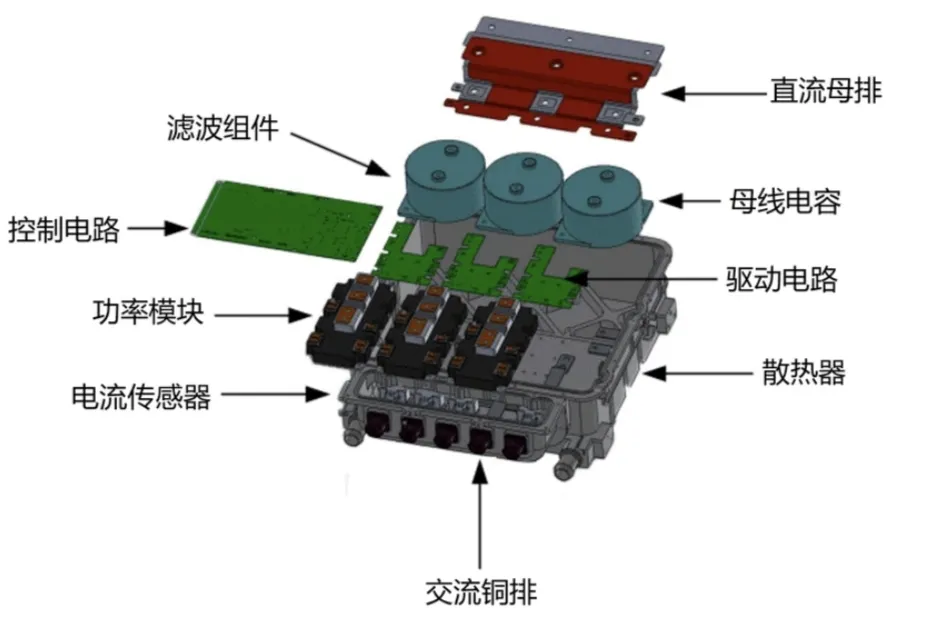

电机控制器的主体部分包括直流母排、滤波组件、母线电容、控制电路、功率模块、散热器、驱动电路、电流传感器和交流铜排等。

电机控制器各部分的作用如下：

• 直流母排

作为高压电流通道，将动力电池包的直流电能高效传输到电机控制器内部。

• 滤波组件

主要用于滤除输入直流电源中的高频杂波和电磁干扰，保证输入到控制器的直流电源的稳定性。

• 控制电路

作为电机控制器的“大脑”，负责接收来自外部的控制信号（如加速踏板信号、整车控制器指令），同时对电机的运行状态进行实时监测和算法处理。

• 功率模块

通常由多个功率半导体器件（如IGBT、SiC MOSFET）组成，其核心作用是将直流母线的直流电能转换为可变频率、可变电压的交流电能，供给电机。通过精确控制功率模块中器件的开关频率和占空比，实现对电机的调速和扭矩控制。

• 散热器

保证功率模块等大功率发热组件能在安全的温度范围内正常工作，防止过热损坏。

• 驱动电路

将控制电路产生的低功率控制信号进行放大和电平转换，驱动功率模块中的开关器件（如IGBT）可靠地开通和关断。

• 电流传感器

用于实时监测电机控制器输出到电机的相电流大小，为控制算法（如电流环控制）和保护功能提供关键反馈信号。

• 交流铜排

用于连接功率模块和电机绕组，将功率模块输出的三相交流电能传输到电机，是交流电能的主要传输通道。

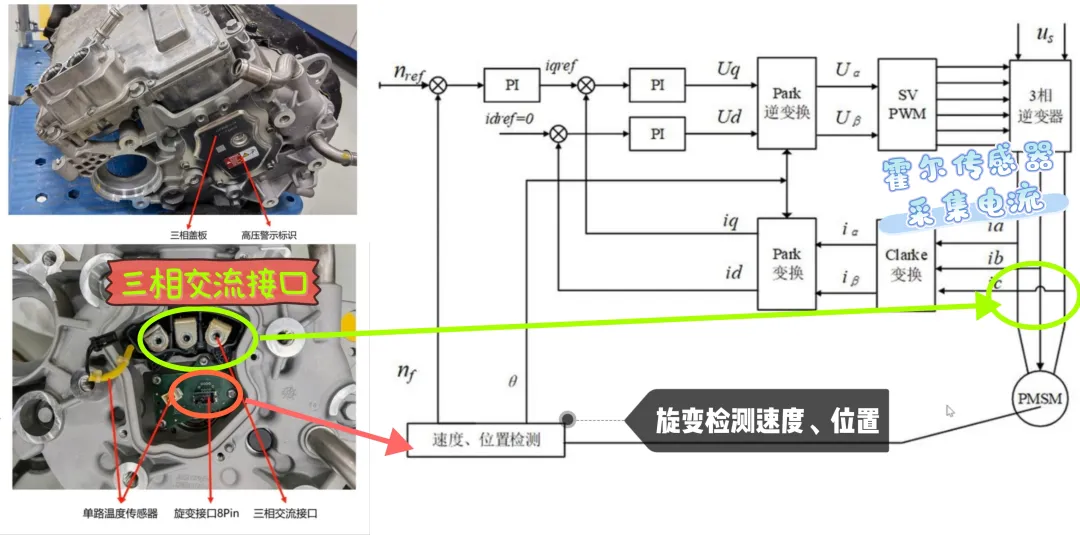

3. 软件控制框图

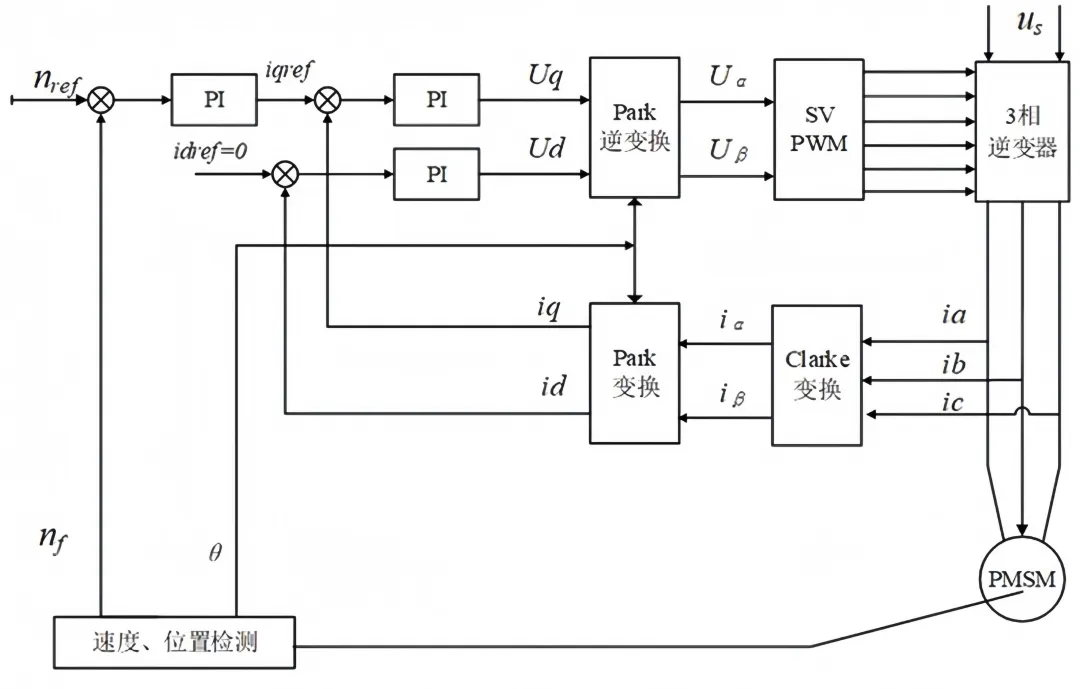

电机控制器通过复杂的控制算法实现其功能：系统接收转速指令，并结合位置反馈信号（通常来自旋转变压器），经过坐标变换（Clarke变换、Park变换） 解耦出电机的励磁电流分量（Id）和转矩电流分量（Iq）。转速环PI调节器根据转速误差计算出所需的转矩电流指令，电流环PI调节器则根据电流误差生成电压指令。这些电压指令再经过逆Park变换、逆Clarke变换，最终通过SVPWM（空间矢量脉宽调制） 技术生成驱动功率模块的PWM信号，控制逆变器输出所需的三相交流电，从而精确驱动电机按给定转速和转矩运行。

4. 硬件电路框图

在硬件层面：相电流传感器采集电机电流信号，旋变解码模块采集电机转子位置和转速信号。这些信号经过信号调理电路处理后，传输至微控制器（MCU） 。微控制器结合接收到的CAN总线指令（如扭矩需求） ，运行上述控制算法，生成相应的PWM控制信号。这些PWM信号经过电平转换驱动电路（即驱动板） 进行放大和隔离，驱动功率模块（IGBT/SiC） 的开关动作，形成完整的电流、转速、位置闭环控制系统。

5. 电机控制器的拆解

以三合一（电机、电控、减速器）的动力总成为例。

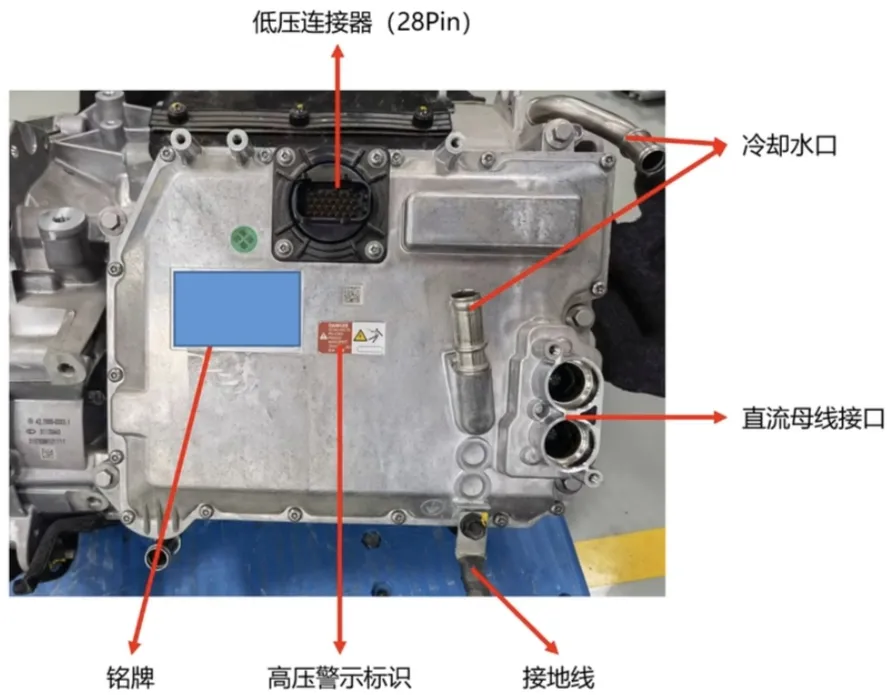

• 低压连接器即硬件电路框图中的低压接口，用于连接车辆电源模块、CAN通信模块及其他信号（比如车身控制器碰撞信号的输入）等。
• 电机控制器设有产品铭牌，标注其核心参数，同时配有高压警示标识，提醒操作人员注意安全。
• 电机控制器的直流母线接口用于连接动力电池，实现电能传输与转换；冷却水口则通过循环冷却液带走热量，保障控制器稳定运行 。

3.1 打开三相盖板

盖板下可见旋变接口和三相交流接口。

• 旋变接口（通常为8Pin） 是连接旋转变压器的关键通道，用于采集电机转子的精确位置与速度信号，为控制器实现闭环控制提供必不可少的反馈。
• 三相交流接口则构建了控制器功率模块与电机绕组之间的电能传输通道。控制器输出的三相交流电通过此接口输入电机，同时，流经此接口的相电流信号会被内置的电流传感器检测，变换处理后成为控制器监测电机电流状态的依据

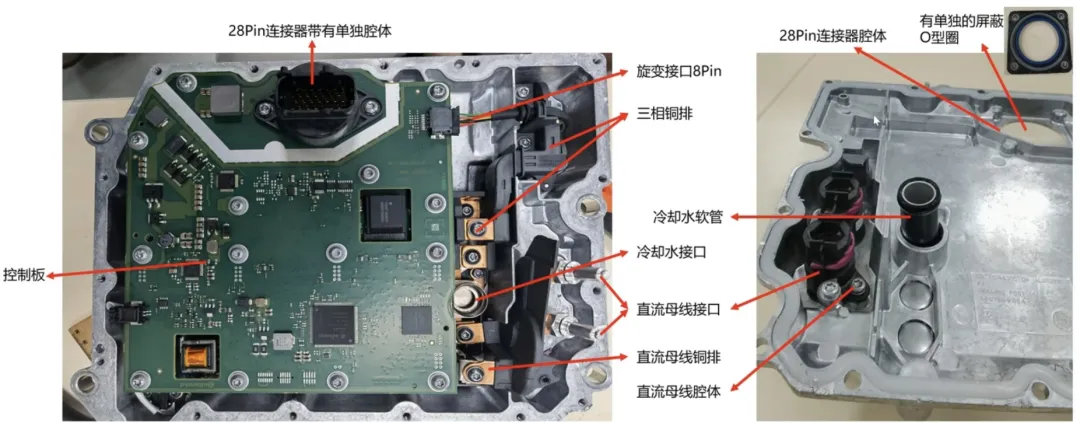

3.2 打开电机控制器上盖板

28Pin低压连接器，用于连接整车低压电源（如12V小电瓶）、CAN通信网络及其他控制信号线（例如来自车身控制器的碰撞信号输入等）。

• EMC屏蔽设计： 为确保连接器在复杂的车载电磁环境中稳定传输信号，有效抑制EMC（电磁兼容）干扰至关重要。该控制器采用了“单独腔体 + 屏蔽O型圈”的物理屏蔽方案。其原理是：利用金属或高导磁材料构成的腔体结构，将连接器与外界电磁环境物理隔离，阻挡外部电磁干扰侵入，同时抑制连接器自身产生的电磁噪声向外辐射。腔体内特别设置了屏蔽O型圈，用于强化腔体的电磁密封效果，减少可能存在的电磁泄漏缝隙，从而显著提升整体屏蔽的完整性，阻断干扰信号的传播路径。 (注：高压部分的EMC抑制，如直流母线铜排，通常也采用类似的腔体屏蔽设计理念)。

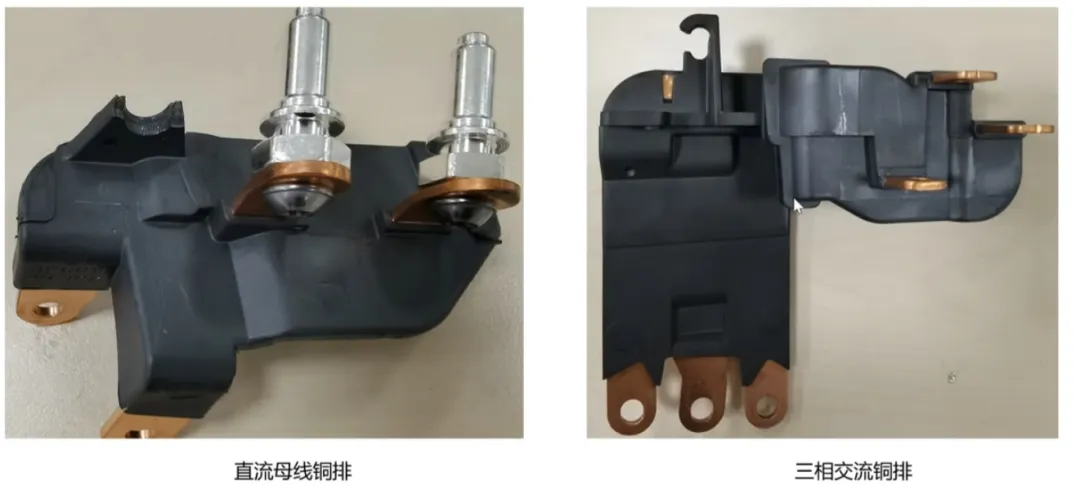

3.3 拆解取出铜排

直流母线铜排和交流铜排均采用注塑模具，模具上没有滤波组件，仅起支撑、固定的作用；但这种模具可能会影响铜排散热。

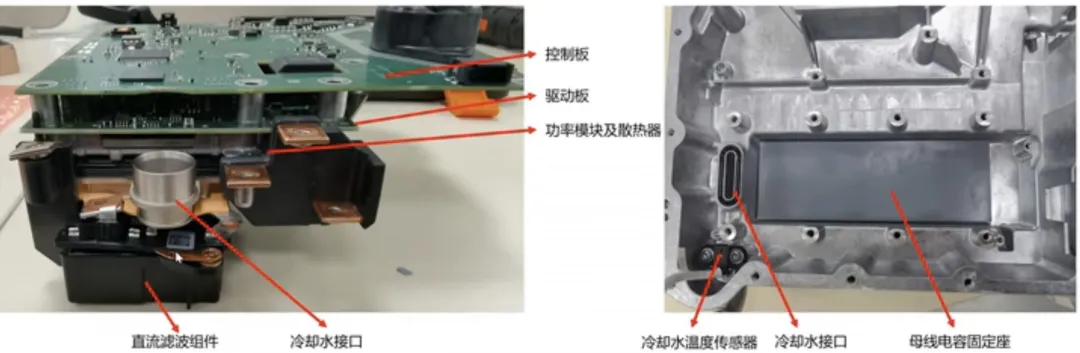

3.4 拆解取出电机控制器主体部分

控制板、驱动板、功率模块从上到下压接连接；直流母线电容位于最下方，与模块焊接连接；出水口会通过下壳体连接外部水口。

①功率模块

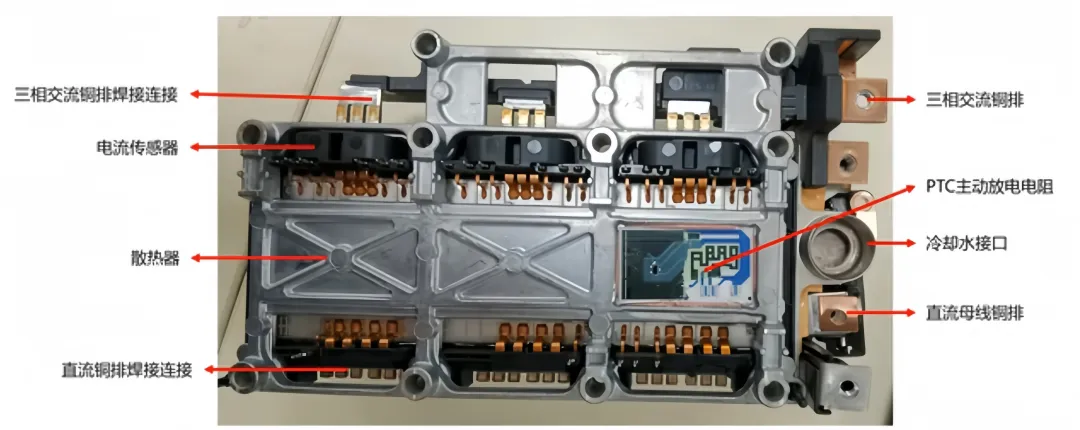

功率模块高度定制化：散热器作为功率模块的外壳封装在一起；直流母线电容与功率模块的引脚直接焊接在一起；三相交流铜排与功率模块的引脚直接焊接在一起，并集成电流传感器。作为整体固定在壳体内部，便于装配。另外，PTC主动放电电阻也集成在散热器上，提高了稳定性。

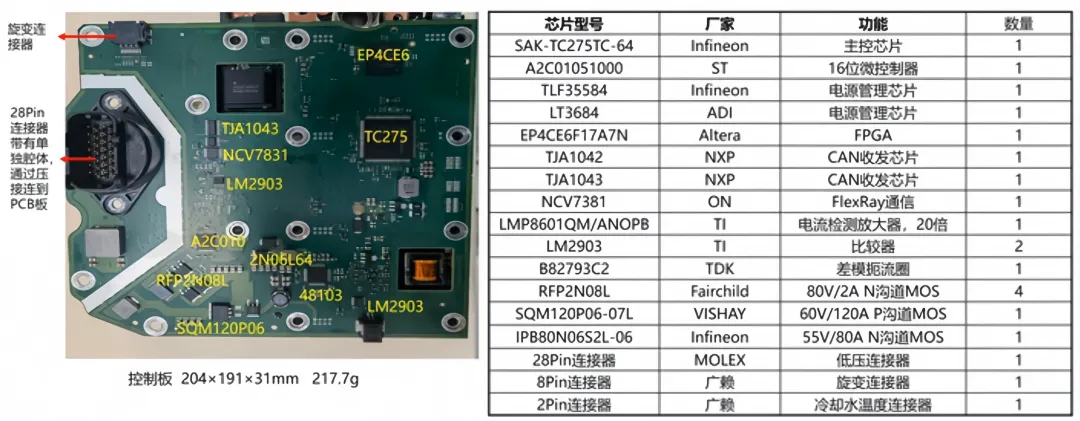

②控制板

控制板通过压接方式与驱动板相连，装配方便，但拆卸复杂，且拆卸时易损坏PCB板；低压连接器压接到PCB板上，周边包地并与结构紧密配合构成封闭腔体；控制板周边包地处理，且接地线上打孔，加强屏蔽效果；螺栓孔上打孔，增强摩擦力和安装可靠性。

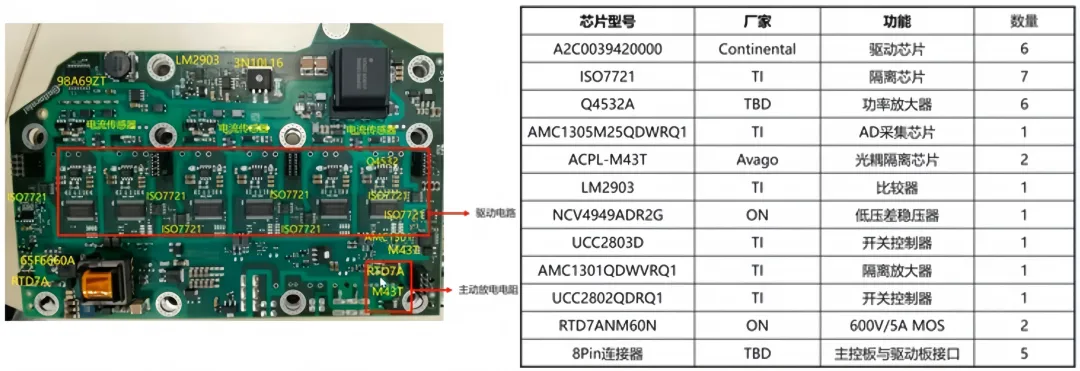

③驱动板

功率模块各桥臂的引脚布局与6路驱动电路布局一致；驱动板通过压接方式连接主控板和功率模块，装配方便，但拆卸复杂，且拆卸时易损坏PCB板。
