一、单相逆变器的整体控制（离网模式）

图1给出了单相全桥逆变器的双闭环控制（电流内环、电压外环）的框图。双闭环控制目标是通过控制器调节驱动信号，使逆变器输出一个稳定的正弦交流电压𝑢𝑜，且输入电压uo跟踪给定信号𝑢ref。

单相逆变器的双闭环控制包括以下核心模块：给定信号(uref)的生成、PI控制器、SPWM模块。

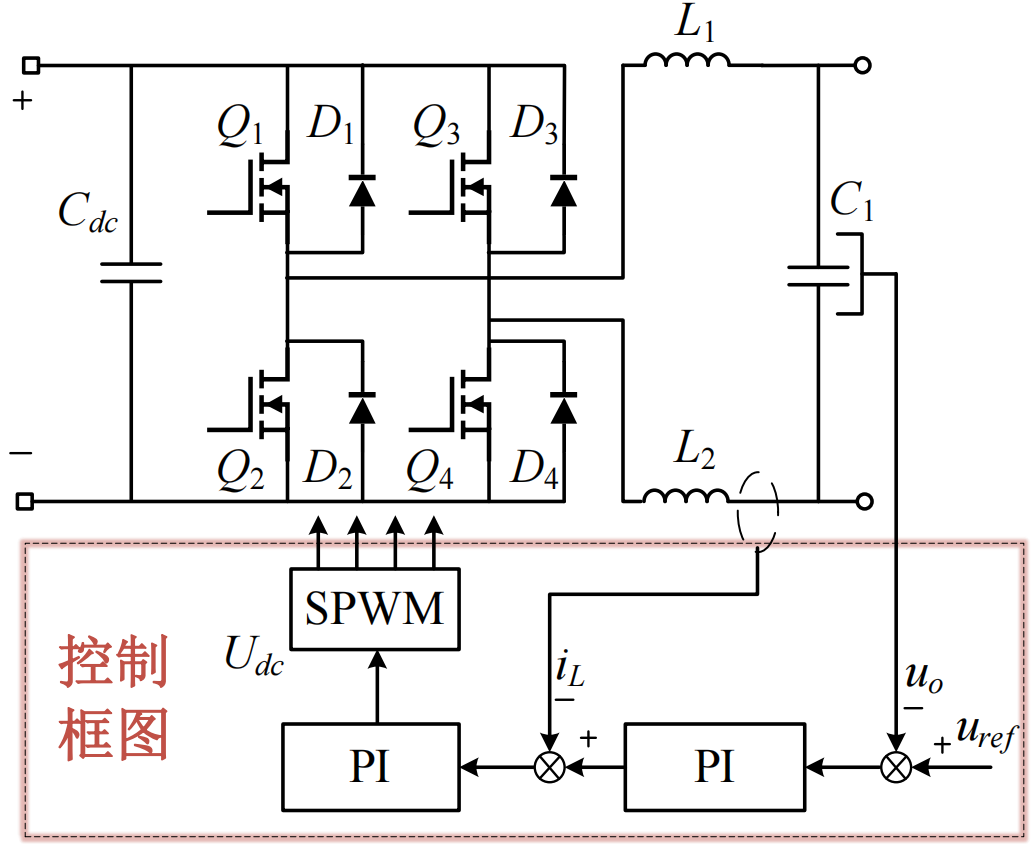

图1 双闭环控制的框图

二、核心子模块详解

2.1. 给定信号生成方法

电压外环所需的参考信号uref为一正弦波，其生成方式包括以下两类：

1） 查表法（Lookup Table）

原理：将正弦波一周期的离散点预先计算存储于查找表，系统运行时按时序读取。

优点：运算量小，实时性强，不依赖浮点计算；

适用：资源有限的控制平台（如 STM32 固定点、DSP 固定点核等）；

局限：频率和幅值调节不灵活，分辨率受限。

海盗船示例代码（stm32f103（keil5开发）：

const u16 Sin_wave_Table[200] =

    {0, 2, 3, 5, 6, 8, 9, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 28, 29, 31, 32, 34, 35, 37, 38, 40, 41, 43, 44, 45, 47, 48, 50, 51, 52, 54, 55, 56, 58, 59, 60, 61, 63, 64, 65, 66, 67, 68, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 84, 85, 86, 87, 88, 88, 89, 90, 90, 91, 92, 92, 93, 94, 94, 95, 95, 96, 96, 96, 97, 97, 98, 98, 98, 99, 99, 99, 99, 99, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 100, 99, 99, 99, 99, 99, 98, 98, 98, 97, 97, 96, 96, 96, 95, 95, 94, 94, 93, 92, 92, 91, 90, 90, 89, 88, 88, 87, 86, 85, 84, 84, 83, 82, 81, 80, 79, 78, 77, 76, 75, 74, 73, 72, 71, 70, 68, 67, 66, 65, 64, 63, 61, 60, 59, 58, 56, 55, 54, 52, 51, 50, 48, 47, 45, 44, 43, 41, 40, 38, 37, 35, 34, 32, 31, 29, 28, 26, 25, 23, 22, 20, 19, 17, 16, 14, 13, 11, 9, 8, 6, 5, 3, 2};

if(i<200)

{

TIM1->CCR2=(30*Sin_wave_Table[i]+Mid_Value);

TIM1->CCR1=(30*Sin_wave_Table[i]+Mid_Value);

}

else

{

TIM1->CCR2=(Mid_Value-30*Sin_wave_Table[i-200]);

TIM1->CCR1=(Mid_Value-30*Sin_wave_Table[i-200]);

}

i++;

if(i>=399)

i=0;

2） Sin函数计算法

原理：通过调用正弦函数实时计算 uref=A⋅sin(ωt)；

优点：灵活性高，幅值和频率可动态调整；

要求：需处理器支持浮点运算（如 STM32F4/F7，TMS320F28335 等）；

适用：控制器资源充足，控制精度要求较高场合。

海盗船示例代码（dsp28335/ccs平台开发）：

if(i<= ( (sum/2) -1))  //半周期-1

{

x=pi*Out_Point_Count/20000;

y=(int)(sin(x)*Aratio*1875);

EPwm3Regs.CMPA.half.CMPA= 1875+y;

EPwm3Regs.CMPB= 1875+y;

EPwm4Regs.CMPA.half.CMPA= 1875-y;

EPwm4Regs.CMPB= 1875-y;

Out_Point_Count=Out_Point_Count+k;   //  20000/半周期点数

}

else

{

x=pi*Out_Point_Count/20000;

y=(int)(sin(x)*Aratio*1875);

EPwm3Regs.CMPA.half.CMPA= 1875-y;

EPwm3Regs.CMPB= 1875-y;

EPwm4Regs.CMPA.half.CMPA= 1875+y;

EPwm4Regs.CMPB= 1875+y;

Out_Point_Count =Out_Point_Count +k;

}

2.2. SPWM模块设计

SPWM模块将控制器输出的调制信号Udc与载波比较，生成全桥驱动脉冲。按载波方式不同，可分为单极性与双极性两类。两种SPWM调制的详细原理请查阅TI官方技术文档，见附件。

1） 单极性 SPWM（Unipolar SPWM）

图2为单极性SPWM方案示意图，SW1对应图1中Q1，SW2对应图1中Q2，其余器件类似。图3为单极性PWM的开关波形（EPWM1、CAD为DSP中寄存器名）。

特点：输出电压在 0 与 +Vdc/-Vdc 之间切换；

优点：输出电压谐波成分低，电能质量好；

适用：硬件支持两组互补 PWM 输出的控制系统。

海盗船示例代码（dsp28335/ccs平台开发）：

ur2= mr/50.0;

if ( ur2 >= 0.0)

{

A=0;//EPwm1Regs.CMPA.half.CMPA = 0;

B=(int)((float)3600*fabs(ur2));//EPwm2Regs.CMPA.half.CMPA = (int)((float)3750*fabs(ur2));

}

else

{

A= (int)((float)3600*fabs(ur2));//EPwm1Regs.CMPA.half.CMPA = (int)((float)3750*fabs(ur2));

B=0;//EPwm2Regs.CMPA.half.CMPA = 0 ;

}

图2 单极性SPWM方案

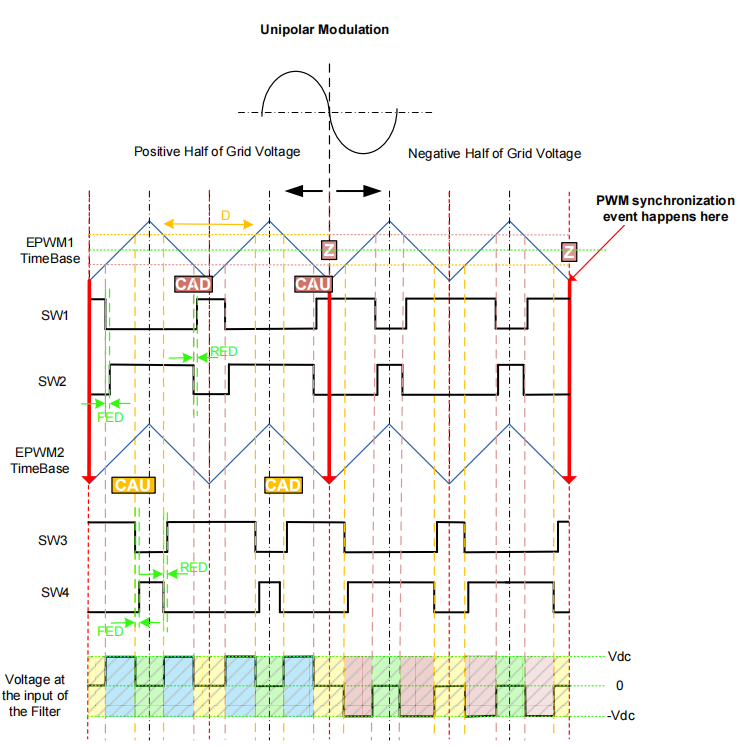

图3 单极性PWM的开关波形

2） 双极性 SPWM（Bipolar SPWM）

图4为双极性SPWM方案示意图，SW1对应图1中Q1，SW2对应图1中Q2，其余器件类似。图5为双极性PWM的开关波形（EPWM1、CAD为DSP中寄存器名）。特点：输出电压在 +Vdc 与 -Vdc 之间切换；

优点：结构简单，易于实现；

缺点：谐波集中，滤波要求高；

适用：资源有限、实现简便为主的系统。

      海盗船示例代码（dsp28335/ccs平台开发）：

sum = (20000/Frequency);

k = (20000/(sum/2));

if(i>=(sum-1)) //总点数-1

{

i=0;

}

if(i%( sum /2 ) == 0) //半周期点数

Out_Point_Count =0;

if(i<= ( (sum/2) -1)) //半周期-1

{

x=pi*Out_Point_Count/20000;

y=(int)(sin(x)*Aratio*1875);

A=1875+y;     // EPwm3Regs.CMPA.half.CMPA= 1875+y;

//B=1875+y;   // EPwm3Regs.CMPB= 1875+y;

C=1875-y;     // EPwm4Regs.CMPA.half.CMPA= 1875-y;

//D=1875-y;   // EPwm4Regs.CMPB= 1875-y;

// TIM1->CCR2=(A*Sin_wave_Table[i]+Mid_Value);

// TIM1->CCR1=(A*Sin_wave_Table[i]+Mid_Value);

Out_Point_Count=Out_Point_Count+k; // 20000/半周期点数

}

else

{

x=pi*Out_Point_Count/20000;

y=(int)(sin(x)*Aratio*1875);

A=1875-y ;    // EPwm3Regs.CMPA.half.CMPA= 1875-y;

//B=1875-y;   // EPwm3Regs.CMPB= 1875-y;

C=1875+y;     // EPwm4Regs.CMPA.half.CMPA= 1875+y;

//D=1875+y;   // EPwm4Regs.CMPB= 1875+y;

// TIM1->CCR2=(Mid_Value-A*Sin_wave_Table[i-200]);

// TIM1->CCR1=(Mid_Value-A*Sin_wave_Table[i-200]);

Out_Point_Count =Out_Point_Count +k;

}

i++;

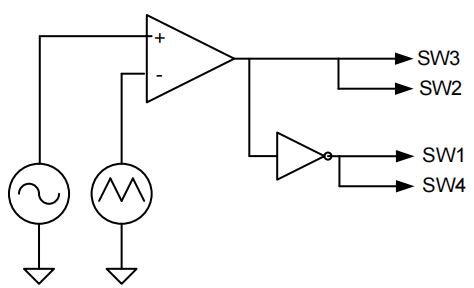

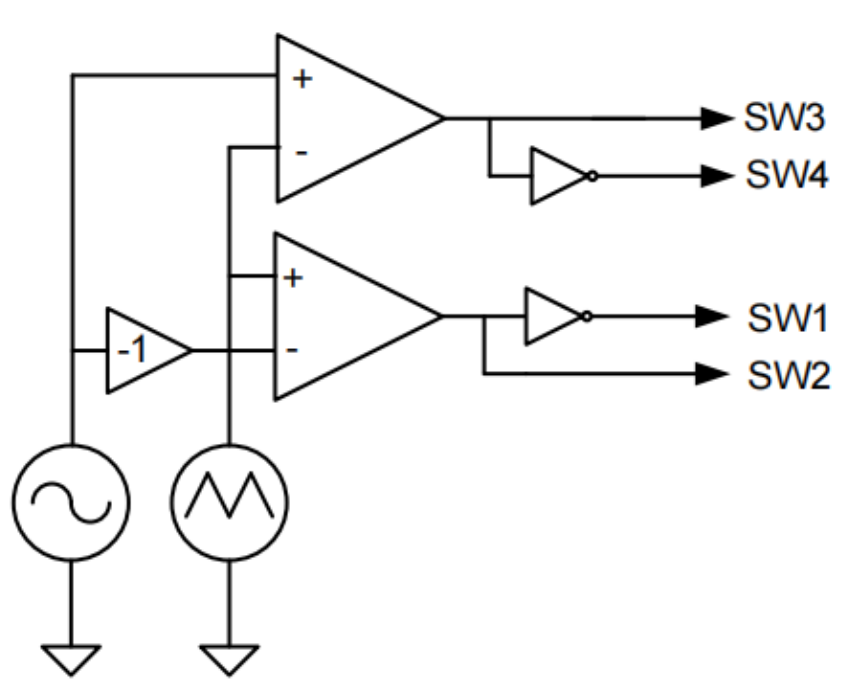

图4 双极性SPWM方案

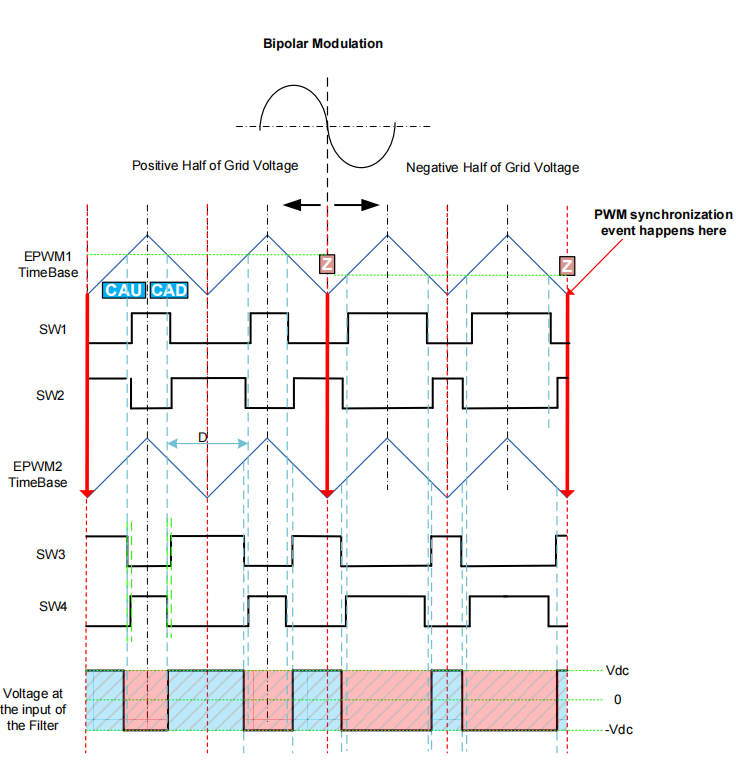

图5 双极性PWM的开关波形

2.3 PI控制器

双闭环中各PI控制器功能如下：

1） 电压外环PI控制器

输入：输出电压误差 eu=uref−uo；

输出：电感电流参考值 iL∗；

作用：维持输出电压稳定，抵抗外部负载扰动。

PI控制器形式：

2） 电流内环 PI 控制器

输入：电流误差 ei=iL∗−iL；

输出：控制量 Udc；

作用：提高电流跟踪精度，提升系统动态性能。

PI控制器形式见式（1.1）.

海盗船PI控制示例代码（dsp28335/ccs平台开发）：

float pi_func(PI_CTRL_DATA_DEF *pi, float give, float sen)

{

//改进   抗饱和积分

/* proportional term */

pi->up = pi->Kp*(give - sen);

    /* integral term */

    pi->ui = (pi->Out == pi->v1)?(pi->Ki* pi->up+ pi->i1) : pi->i1;

    pi->i1 =  pi->ui ;

    /* control output */

    pi->v1 = pi->up + pi->ui;

    pi->Out= pi->v1;

    if(pi->v1 >= pi->Umax)

    pi->Out = pi->Umax;

    if(pi->v1 <= pi->Umin)

    pi->Out = pi->Umin;

    return(pi->Out);

}

2.4 双闭环调试建议

参数整定可采用经验法（试凑法）、Ziegler-Nichols 法，或借助 MATLAB 仿真平台优化。

双闭环调试心得（电源海盗船）：

遵循“内快外慢”的基本原则，即内环（电流环）的响应速度应显著快于外环（电压环）。因此，调试过程中应优先设置电流环参数：

电流环调试：为提高系统对快速扰动的响应能力，应将比例增益 Kip设得较大，增强调节能力；为简化控制并保证稳定性，积分增益 Kii可设为零。

电压环调试：内环调试完成后，外环初期仅调整比例增益 Kvp，将积分增益 Kvi设为零；待系统初步稳定后，再逐步引入较小的 Kvi以减小稳态误差。

参数微调：在初步设定基础上，根据实际运行情况微调 Kvp和Kvi，以兼顾系统的稳态精度与动态响应，确保逆变器输出稳定可靠。

三、实验结果

3.1. 单相逆变器实物图

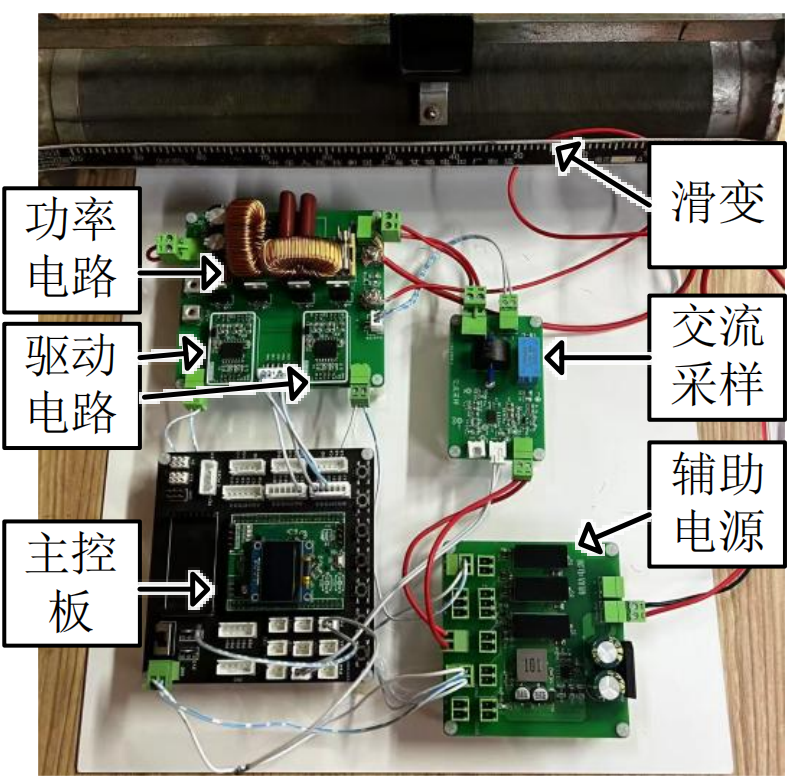

图1 单相全桥逆变器的整体实物图

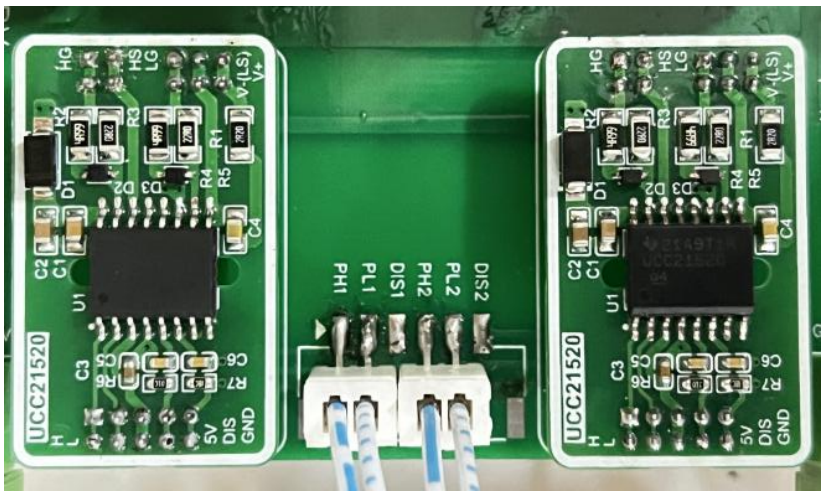

图2 驱动电路的实物图

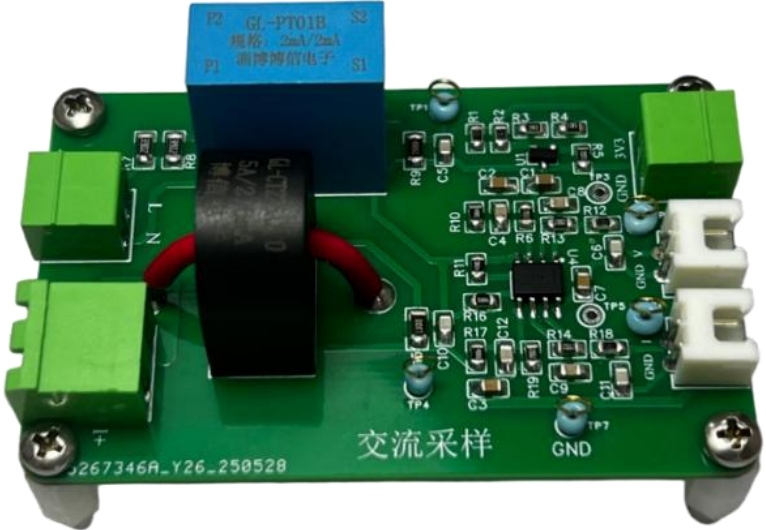

图3 采样电路的实物图

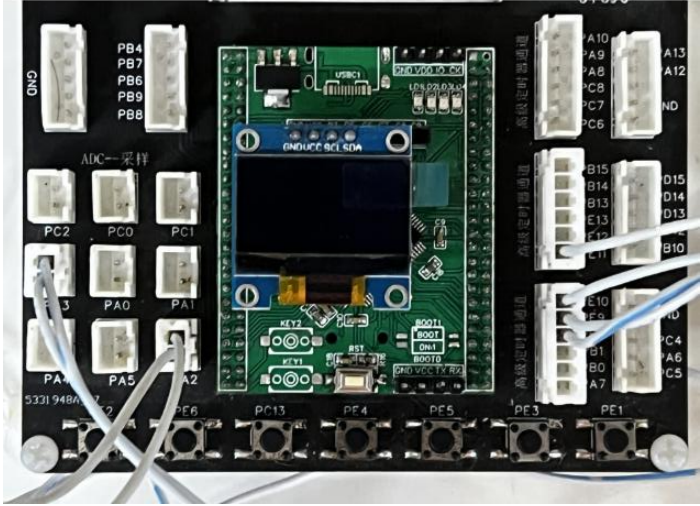

图4 主控板的实物图

3.2. 测试结果

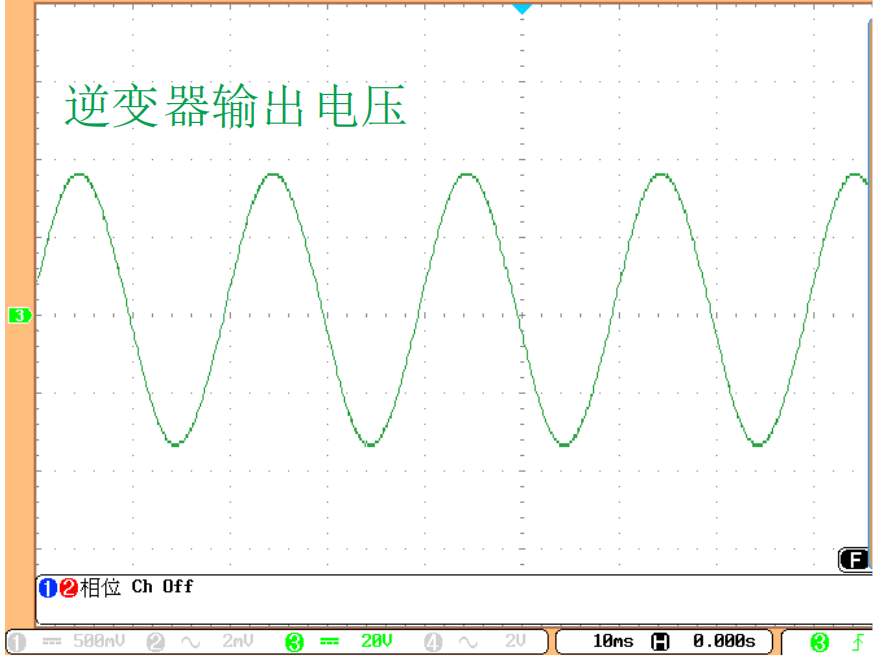

图5 采用闭环控制的单相逆变器输出电压波形

测试的详细步骤和结果，可移步小破站链接：2025年电赛电源速成教学——2分钟完成23年国赛基础部分_哔哩哔哩_bilibili

TI官方介绍单极性与双极性技术文档：PDF下载链接：[点击下载](链接: https://pan.baidu.com/s/13w-acaiXp_fwNgI_K7poiA?pwd=x726)
