1 设置原点

1.1 机械层绘制板宽

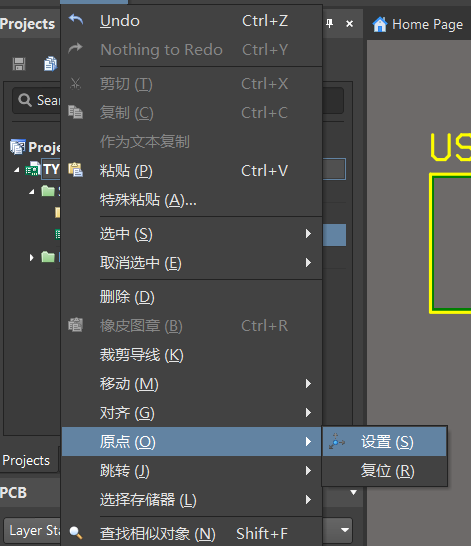

1.2设置板子原点 (快捷键E+O+S)

1.3 绘制板宽的线(线回退按删除键)

1.4 只显示单层的元件按shift+S

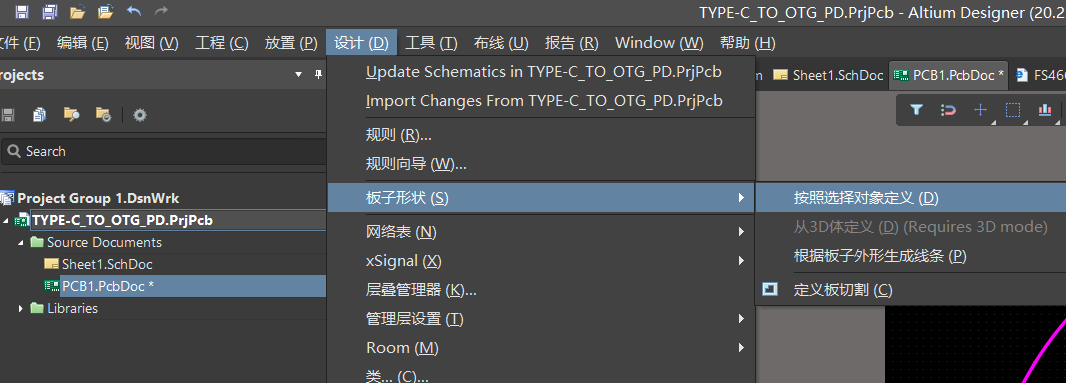

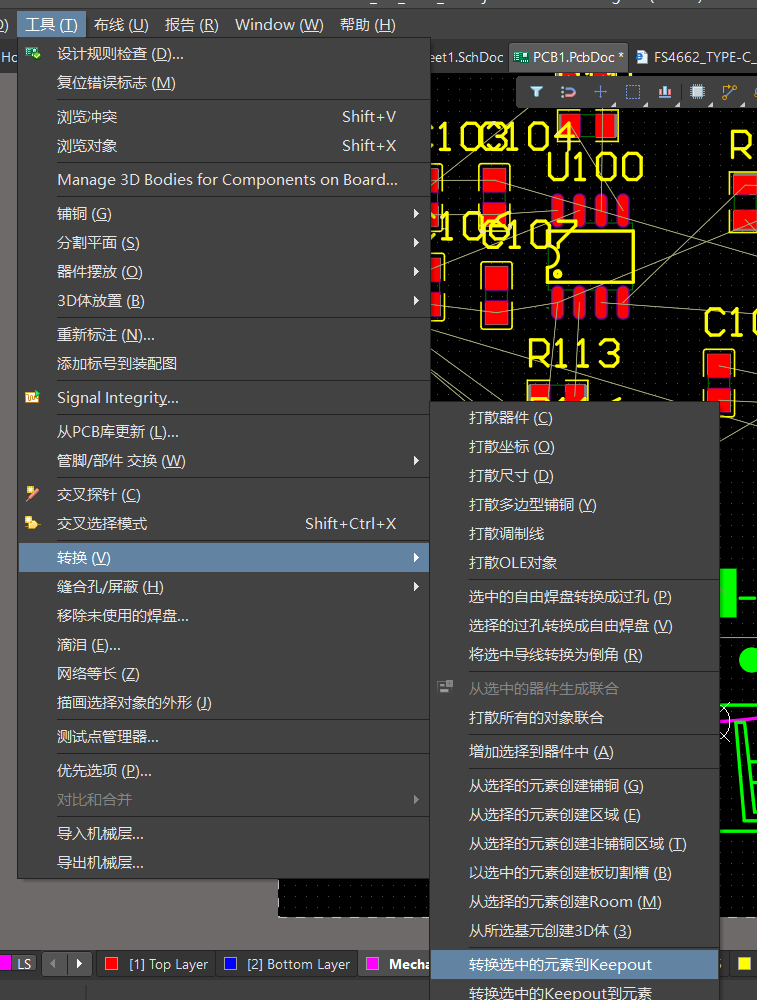

1.5机械层1转到 KEEP-out LAYER

 转

选中板宽按CTRL+C,在点原点

1.6 设置板子现状

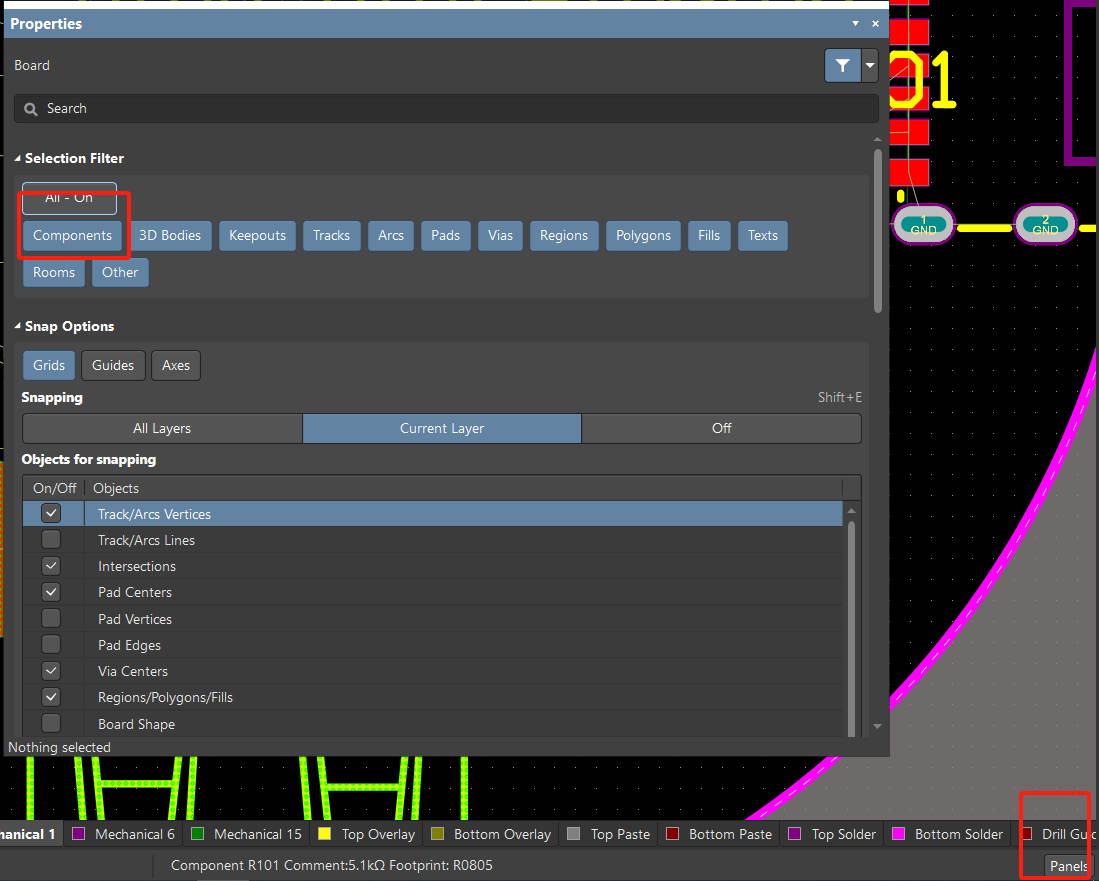

 1.7 只选择元器件

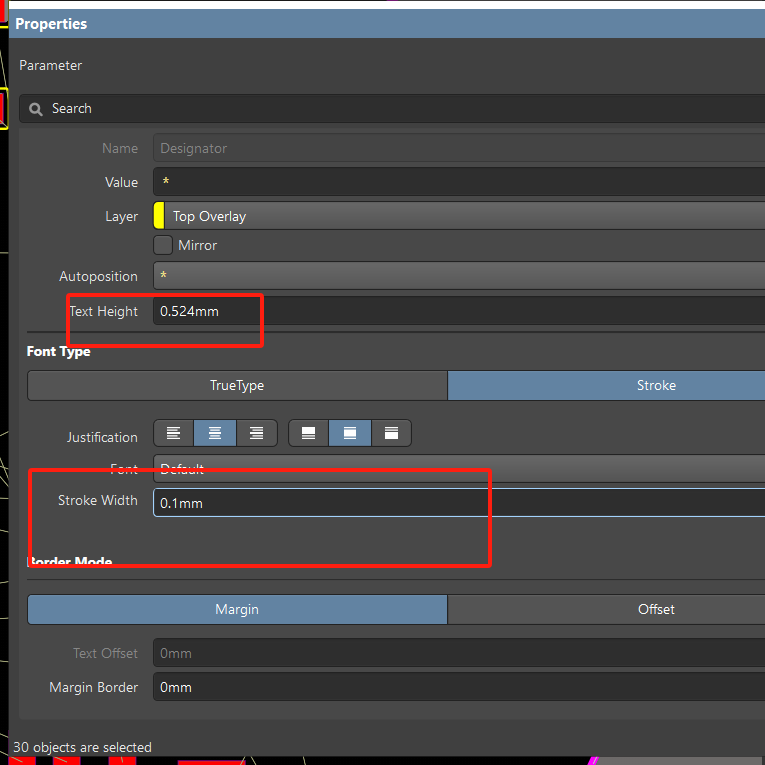

1.8 调整整体位号丝印大小

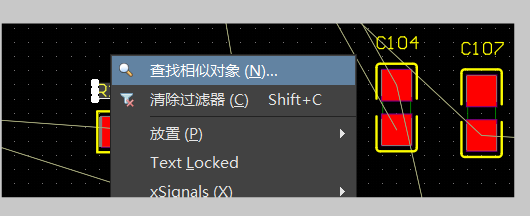

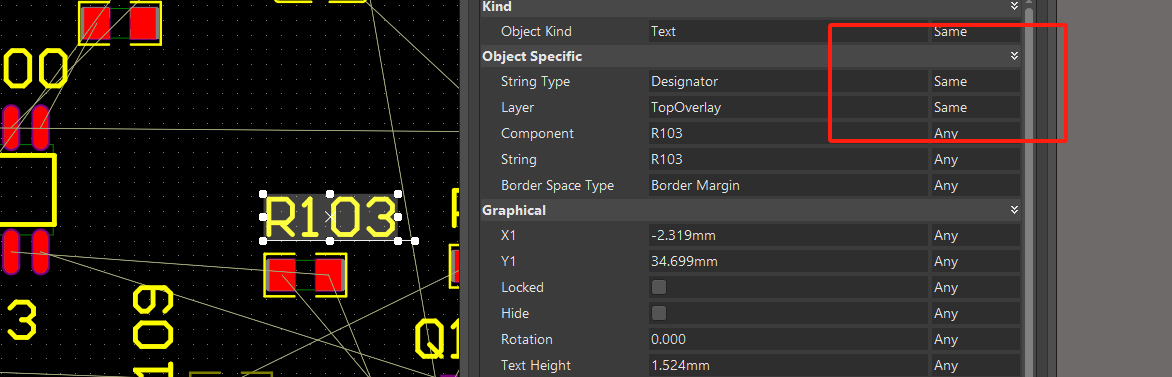

点击元器件位号

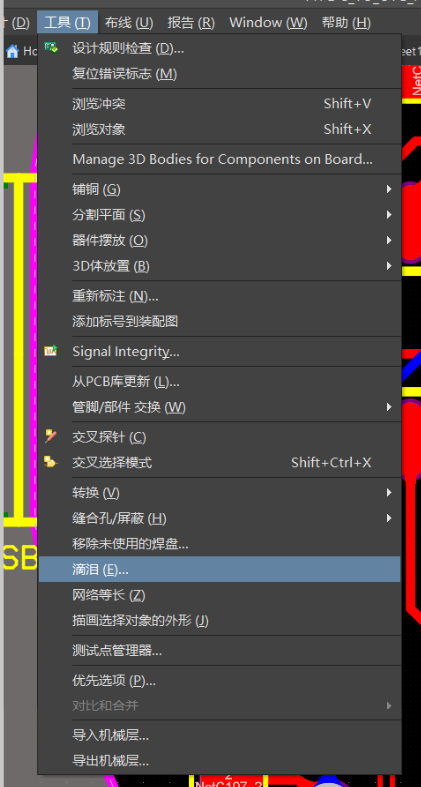

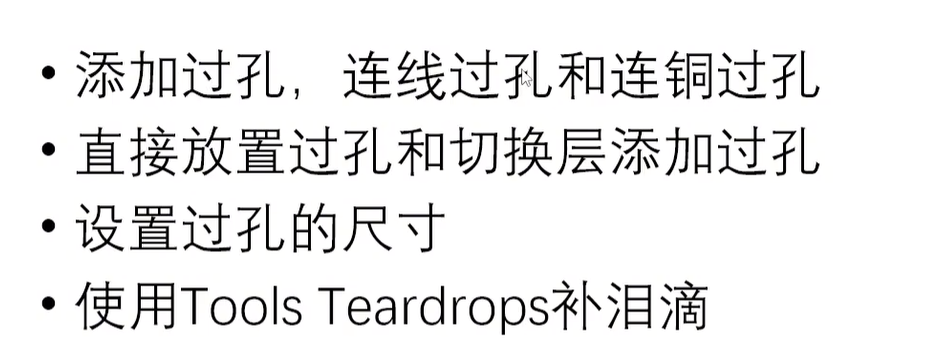

2 PCB拉线

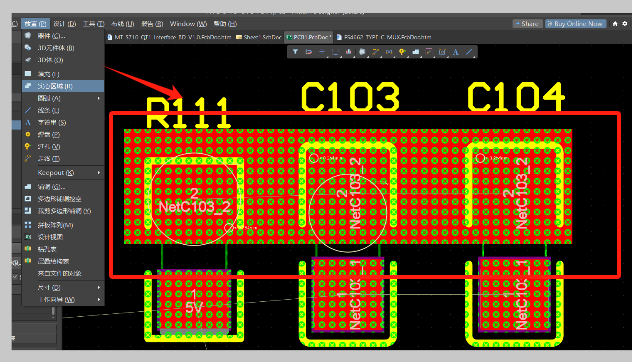

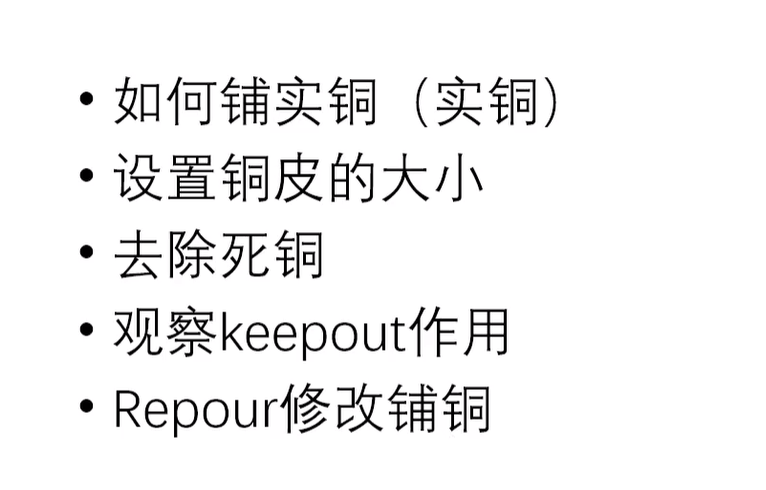

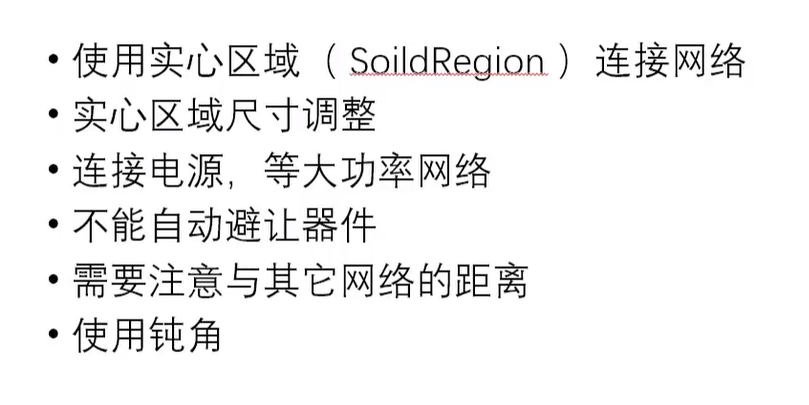

2.1 画铜箔



2.3 DRC检查

2.4 复位DRC错误

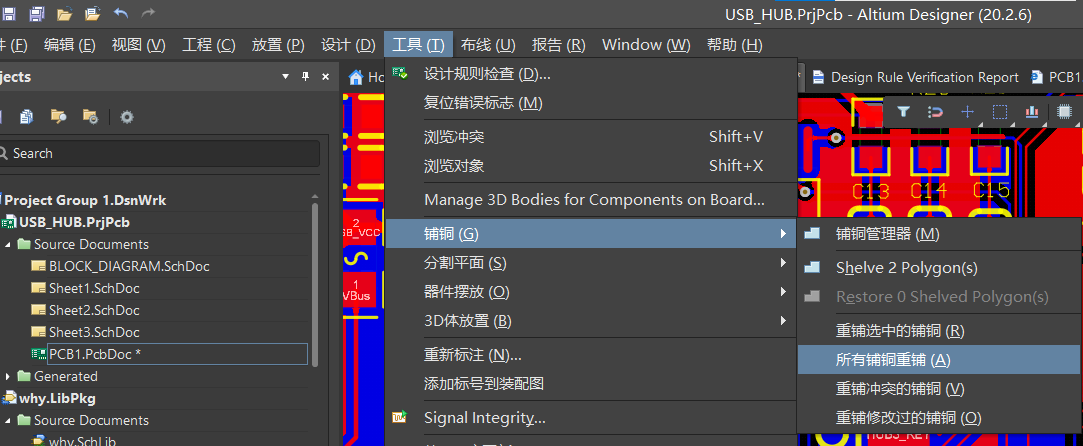

2.5 重新铺铜
